Bourrage papier dans le Module de Finition agrafage-AG et le Module de Finition P.A.C.-AG (Option)
Retirez le papier coincé dans leModule de Finition agrafage-AG ou le Module de Finition P.A.C.-AG. Suivez les instructions du panneau de commande pour vérifier l’emplacement du bourrage papier et retirer le papier coincé.
Si le papier se déchire, veillez à retirer toutes les parties afin qu’il n’en reste aucun morceau.
Si vous ne parvenez pas à retirer le papier, n’essayez pas de le retirer de force. Vérifiez le panneau de commande et retirez le papier coincé à un autre endroit.
Si le papier se déchire, veillez à retirer toutes les parties afin qu’il n’en reste aucun morceau.
Si vous ne parvenez pas à retirer le papier, n’essayez pas de le retirer de force. Vérifiez le panneau de commande et retirez le papier coincé à un autre endroit.
Bourrages papier à l’intérieur du couvercle supérieur
Cette section explique comment éliminer les bourrages papier à l’intérieur du couvercle supérieur. Suivez les instructions du panneau de commande pour vérifier l’emplacement du bourrage et retirer le papier coincé.
1
Ouvrez la porte avant du finisseur.
2
Si le Unité de perforation est accroché, appuyez sur le bouton A1 aussi loin que possible.
3
Ouvrez le guide A2.
4
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
5
Fermez le guide A2.
6
Si l'Unité d'insertion de Document-R est accrochée au module de finition, ouvrez l’unité d'insertion de documents.
7
Vérifiez si du papier est coincé dans le guide A3 (couvercle supérieur) du module de finition..
1
Ouvrez le guide A3 (couvercle supérieur).
2
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
8
Ouvrez le guide A4.
9
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
10
Fermez doucement le guide A4 jusqu’à entendre un déclic.
11
Fermez le guide A3 (couvercle supérieur) du module de finition.
En tenant la poignée du couvercle supérieur, appuyez sur l’emplacement indiqué par les étiquettes pour vous assurer que le couvercle est bien fermé.
12
Si du papier est coincé dans le guide A5 (situé dans la zone creuse), tirez-le délicatement dans le sens de la flèche.
13
Fermez la porte avant du finisseur.
Lorsque le bourrage papier est éliminé, l’écran indiquant un bourrage papier disparaît et l’impression reprend automatiquement.
Si un écran indiquant un bourrage papier à un autre endroit apparaît, continuez à suivre les instructions à l’écran pour retirer le papier coincé.
Si un écran indiquant un bourrage papier à un autre endroit apparaît, continuez à suivre les instructions à l’écran pour retirer le papier coincé.
NOTE
Si des bourrages papier se produisent à plusieurs reprises
Vérifiez l’état de l’appareil et du papier. Bourrages papier à répétition
Bourrages papier à l’intérieur du capot avant
Cette section explique comment éliminer les bourrages papier à l’intérieur du capot avant. Suivez les instructions du panneau de commande pour vérifier l’emplacement du bourrage et retirer le papier coincé.
1
Ouvrez la porte avant du finisseur.
2
Ouvrez le guide B1.
3
Tournez le bouton B2.
4
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
5
Fermez le guide B1.
6
Tournez le bouton B3.
Le papier coincé se trouve dans la fente de sortie.
7
Tournez le bouton B4.
Le papier coincé se trouve dans la fente de sortie.
8
Soulevez le guide B5 (situé dans l’ouverture de la sortie inférieure du papier) et tirez doucement le papier coincé dans le sens de la flèche.
Lorsque du papier long est coincé dans la zone de sortie du bac supérieur (Bac A)
Retirez doucement le papier coincé dans le bac.
Après avoir enlevé le papier long coincé, un écran peut apparaître vous demandant d’ouvrir le capot avant du module de finition ou de pliage du papier. Vous pouvez faire disparaître cet écran en ouvrant puis en fermant le capot avant.
9
Fermez la porte avant du finisseur.
Lorsque le bourrage papier est éliminé, l’écran indiquant un bourrage papier disparaît et l’impression reprend automatiquement.
Si un écran indiquant un bourrage papier à un autre endroit apparaît, continuez à suivre les instructions à l’écran pour retirer le papier coincé.
Si un écran indiquant un bourrage papier à un autre endroit apparaît, continuez à suivre les instructions à l’écran pour retirer le papier coincé.
NOTE
Si des bourrages papier se produisent à plusieurs reprises
Vérifiez l’état de l’appareil et du papier. Bourrages papier à répétition
Bourrages papier à l’intérieur de l’agrafeuse pour piqûre à cheval (pour le Module de Finition P.A.C.-AG uniquement)
Cette section explique comment éliminer les bourrages papier à l’intérieur de l’agrafeuse pour piqûre à cheval. Suivez les instructions du panneau de commande pour vérifier l’emplacement du bourrage et retirer le papier coincé.
1
Ouvrez la porte avant du finisseur.
2
Ouvrez le guide C1.
3
Tournez la molette supérieure C2.
Le papier coincé se trouve dans le guide C1.
4
Tournez la molette inférieure C2.
Le papier coincé se trouve dans le guide C1.
5
Tirez délicatement le papier du guide C1 dans le sens de la flèche.
6
Fermez le guide C1.
7
Si le voyant (
) est allumé, appuyez sur la molette C3 et tournez-la dans le sens de la flèche.
) est allumé, appuyez sur la molette C3 et tournez-la dans le sens de la flèche.
Tournez la molette C3 jusqu’à ce que le voyant s’éteigne.
Le papier coincé se trouve dans le réceptacle à brochures.
Lorsque le Massicot-G est accroché, le papier est coincé dans la courroie d’alimentation de Massicot-G.
8
Si du papier est coincé dans le convoyeur du réceptacle à brochures, retirez-le.
Lorsque le Massicot-G est accroché, retirez le papier coincé dans la courroie d’alimentation de Massicot-G.
9

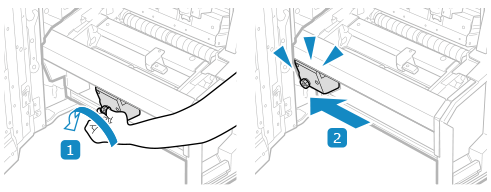

Retirez l'agrafeuse piqûre à cheval (C4).
10
Vérifiez si le papier est coincé dans le module de piqûre à cheval.
1
Ouvrez le capot droit de l’agrafeuse piqûre à cheval (couverture C5).
2
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
3
Fermez le capot droit de l’agrafeuse piqûre à cheval (couverture C5).
11
Vérifiez que l’unité de presse est totalement en position.
L’unité de presse n’est pas complètement en position
Tournez la molette C6 pour la faire avancer.
* L’unité de presse sert à assurer un pliage irréprochable au centre du papier pour créer une brochure. Si l’unité de presse n’est pas dans une position adéquate, le papier à assembler par une piqûre à cheval ne peut pas être introduit dans le réceptacle à brochures.
12
Vérifiez si le papier est coincé dans la zone de sortie de l’agrafeuse pour piqûre à cheval.
1
Si le voyant (
) est allumé, appuyez sur la molette C7 et tournez-la dans le sens de la flèche.
) est allumé, appuyez sur la molette C7 et tournez-la dans le sens de la flèche.
2
Si du papier est coincé dans la zone de sortie de l’agrafeuse pour piqûre à cheval, tirez-le délicatement dans le sens de la flèche.
13
Ouvrez le guide C8 et tirez délicatement le papier coincé dans le sens de la flèche.
14
Fermez le guide C8.
15
Poussez l'agrafeuse pour piqûre à cheval (C4) et fermez la porte avant du module de finition.
Lorsque le bourrage papier est éliminé, l’écran indiquant un bourrage papier disparaît et l’impression reprend automatiquement.
Si un écran indiquant un bourrage papier à un autre endroit apparaît, continuez à suivre les instructions à l’écran pour retirer le papier coincé.
Si un écran indiquant un bourrage papier à un autre endroit apparaît, continuez à suivre les instructions à l’écran pour retirer le papier coincé.
NOTE
Si des bourrages papier se produisent à plusieurs reprises
Vérifiez l’état de l’appareil et du papier. Bourrages papier à répétition
