Bourrage papier dans le Module de Finition agrafage-AQ et le Module de Finition P.A.C.-AQ (Option)
Retirez le papier coincé dans leModule de Finition agrafage-AQ et le Module de Finition P.A.C.-AQ. Suivez les instructions du panneau de commande pour vérifier l’emplacement du bourrage papier et retirer le papier coincé.
Si le papier se déchire, veillez à retirer toutes les parties afin qu’il n’en reste aucun morceau.
Si vous ne parvenez pas à retirer le papier, n’essayez pas de le retirer de force. Vérifiez le panneau de commande et retirez le papier coincé à un autre endroit.
Si le papier se déchire, veillez à retirer toutes les parties afin qu’il n’en reste aucun morceau.
Si vous ne parvenez pas à retirer le papier, n’essayez pas de le retirer de force. Vérifiez le panneau de commande et retirez le papier coincé à un autre endroit.
Bourrages papier à l’intérieur du capot avant
Cette section explique comment éliminer les bourrages papier à l’intérieur du capot avant. Suivez les instructions du panneau de commande pour vérifier l’emplacement du bourrage et retirer le papier coincé.
1
Ouvrez la porte avant du finisseur.
2

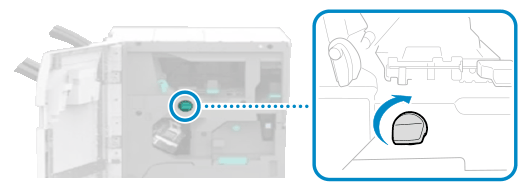

Tournez le bouton B1.
3

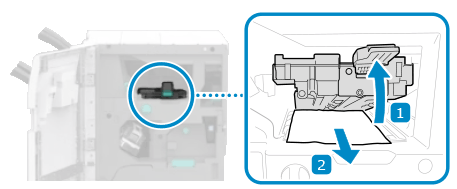

Ouvrez le guide B2 et retirez le papier coincé dans le sens de la flèche.
4
Fermez le guide B2.
5
Ouvrez les guides (B3 et B4 dans cet ordre) et vérifiez si le papier est coincé.
1

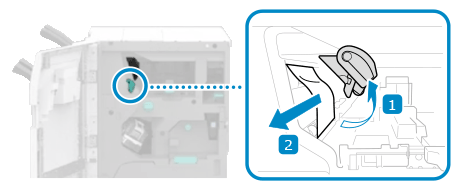

Si du papier est coincé dans le guide B3, tirez-le délicatement dans la direction de la flèche.
2
Si du papier est coincé dans le guide B4, tirez-le délicatement dans la direction de la flèche.
3
Fermer les guides (B4 et B3 dans cet ordre)
6

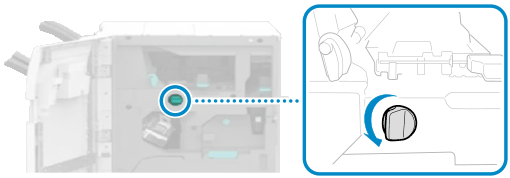

Tournez le bouton B1.
7
Fermez la porte avant du finisseur.
Lorsque le bourrage papier est éliminé, l’écran indiquant un bourrage papier disparaît et l’impression reprend automatiquement.
Si un écran indiquant un bourrage papier à un autre endroit apparaît, continuez à suivre les instructions à l’écran pour retirer le papier coincé.
Si un écran indiquant un bourrage papier à un autre endroit apparaît, continuez à suivre les instructions à l’écran pour retirer le papier coincé.
NOTE
Si des bourrages papier se produisent à plusieurs reprises
Vérifiez l’état de l’appareil et du papier. Bourrages papier à répétition
Bourrages papier à l’intérieur de l’agrafeuse pour piqûre à cheval (pour le Module de Finition P.A.C.-AQ uniquement)
1
Ouvrez la porte avant du finisseur.
2
Si le voyant (

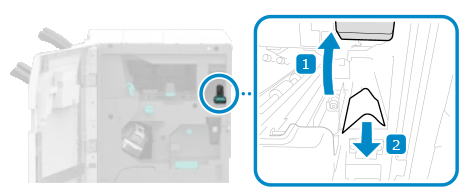

) est allumé, appuyez sur la molette C1 et tournez-la dans le sens de la flèche.
) est allumé, appuyez sur la molette C1 et tournez-la dans le sens de la flèche.
Tournez la molette C1 jusqu’à ce que le voyant s’éteigne.
Le papier coincé se trouve dans le réceptacle à brochures.
3
Si du papier est coincé dans le convoyeur du réceptacle à brochures, retirez-le.
4

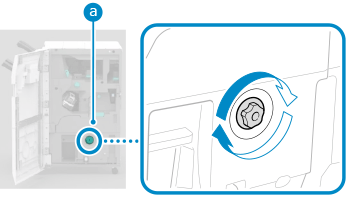

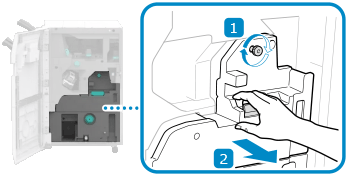

Tourner le bouton C2 et retirer l’agrafeuse pour piqûre à cheval (C3).
Tournez le bouton environ 10 fois.
5
Vérifiez si du papier est coincé.
1
Ouvrez le guide C4.
2
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
3
Fermez le guide C4.
6
Poussez délicatement l’agrafeuse pour piqûre à cheval (C3) dans le module de finition.
7
Fermez la porte avant du finisseur.
Lorsque le bourrage papier est éliminé, l’écran indiquant un bourrage papier disparaît et l’impression reprend automatiquement.
Si un écran indiquant un bourrage papier à un autre endroit apparaît, continuez à suivre les instructions à l’écran pour retirer le papier coincé.
Si un écran indiquant un bourrage papier à un autre endroit apparaît, continuez à suivre les instructions à l’écran pour retirer le papier coincé.
NOTE
Si des bourrages papier se produisent à plusieurs reprises
Vérifiez l’état de l’appareil et du papier. Bourrages papier à répétition
