Colocando papel na Multi-drawer Paper Deck-E (opcional)
Para o tamanho de papel que pode ser colocar na Multi-drawer Paper Deck-E, seja o seguinte. Colocar um papel de tamanho diferente (diferente do tamanho utilizável) pode resultar em mau funcionamento.
Papel utilizável
Papel utilizável
Ao colocar envelopes, preste atenção à orientação e o lado voltado para cima. Orientação para colocar envelopes (Multi-drawer Paper Deck-E) (opção)
Ao usar papel com logotipo, tome cuidado com a orientação do papel colocado e com o lado que está voltado para cima. Orientação para colocar papel com logotipo
Ao usar papel com logotipo, tome cuidado com a orientação do papel colocado e com o lado que está voltado para cima. Orientação para colocar papel com logotipo
Carregando o papel na Multi-drawer Paper Deck-E
O elevador dentro das bandejas de papel sobe e desce automaticamente. Ao colocar papel, tenha cuidado para não prender os dados, pois isso pode causar ferimentos.
IMPORTANTE
Se o papel acabar e a impressão parar quando estiver imprimindo com a configuração de grampear, não remova as folhas de saída que estão aguardando para serem grampeadas. (A impressão e o grampeamento serão retomados após a limpeza do encravamento de papel.)
Se precisar levantar o elevador (por exemplo, se deixar cair um objeto dentro da bandeja de papel), não o levante mais do que 50 mm (2”) nem diagonalmente, pois isso pode resultar em mau funcionamento ou danos à máquina.
Não levante o elevador dentro das bandejas de papel com a energia ligada, pois isso pode causar mau funcionamento ou danos à máquina. Se você precisa levantar o elevador, por exemplo, se deixar cair um objeto, desligue a energia principal com as bandejas de papel abertas. Desligando a máquina
Uma ventoinha de separação de papel está acoplada dentro do Multi-drawer Paper Deck-E. Não insira clipes de papel ou outros objetos estranhos na porta do soprador.
NOTA
Ao trocar de papel comum para papel revestido e carregar na Multi-drawer Paper Deck-E, você precisa esperar um pouco pois é necessário controlar a temperatura de ar quente que separa o papel.
1
Puxe a bandeja de papel na sua direção até ela parar.
O suporte interno desce automaticamente até a posição de reabastecimento de papel.
Dependendo das condições de uso, pode levar algum tempo para que a bandeja de papel abra após pressionar o botão.
2

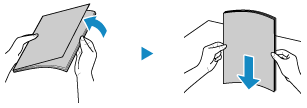

Separe o papel e alinhe as bordas.
Separe as quatro bordas do papel em pequenos lotes e alinhe-as batendo o papel em uma superfície plana algumas vezes.
3

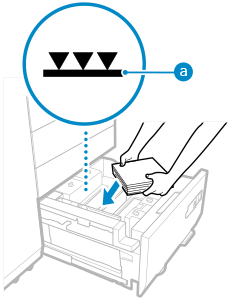

Coloque o papel com o lado a ser impresso voltado para cima.
Coloque o papel com a borda encostada no lado esquerdo da bandeja de papel.
Certifique-se de que o papel carregado não exceda a linha limite de carga (
). Se exceder a linha limite de carga, pode haver problemas de alimentação ou obstruções de papel.
). Se exceder a linha limite de carga, pode haver problemas de alimentação ou obstruções de papel.Ao colocar o papel, certifique-se de que a altura da pilha de papel não exceda 20 mm (3/4"). Se a altura da pilha de papel exceder 20 mm (3/4"), as bordas da pilha de papel poderão ficar curvadas ou amassadas, o que poderá resultar em baixa qualidade de impressão.
Ao colocar papel separador
Coloque-o na ordem correta do separador, com as abas no lado oposto da direção de alimentação.
4
Empurre a bandeja de papel totalmente na máquina.
O suporte interno levanta automaticamente.
Quando estiver fechando a bandeja de papel, tenha cuidado para não prender os dedos, pois isso pode causar ferimentos pessoais.
IMPORTANTE
Nos casos descritos abaixo, posicione as placas-guia laterais de acordo com o papel a ser utilizado. Alterando o tamanho de papel para Multi-drawer Paper Deck-E
Ao colocar papel na bandeja de papel pela primeira vez
Quando o tamanho do papel colocado difere da posição das placas-guia laterais, e o papel estiver dobrado ou com uma abertura nas bordas
Não dê choques fortes no retentor da borda traseira ao colocar papel na bandeja de papel, pois isso poderá causar mau funcionamento ou danos à máquina.
Não dê choques fortes no rolo de alimentação ao colocar papel na bandeja de papel, pois isso poderá causar mau funcionamento ou danos à máquina.
Não dê choques fortes na bandeja de papel ao abri-la ou fechá-la, pois isso poderá causar mau funcionamento, danos à máquina ou desalinhamento de imagem.
Nunca coloque papel ou qualquer outro item na parte vazia da unidade de bandeja de papel próximo à pilha de papel, pois isso pode causar mau funcionamento ou danos à máquina.
Não coloque nada além de papel na área onde você colocou o papel. Isto pode resultar em mau funcionamento.
NOTA
Ao colocar papel na bandeja de papel, certifique-se de que a configuração de tamanho de papel coincida com o tamanho de papel sendo colocado.

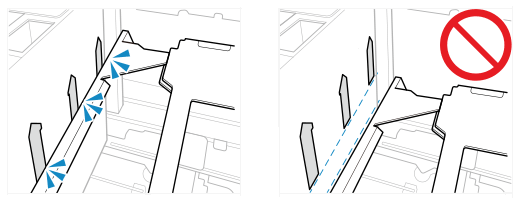

Coloque o papel abaixo dos rolos do retentor de borda traseiro.
Se houver instruções sobre qual lado do papel deve ser carregado na embalagem do papel, siga essas instruções.
Se ocorrer algum problema durante a impressão, você poderá resolvê-lo virando o papel e recolocando-o. No entanto, papéis texturizados, revestido em um lado ou impressos de forma diferente na frente e no verso não podem ser virados. Substitua esses papéis por novos.
Se os rolos de alimentação estiverem abaixados, feche a bandeja de papel uma vez, e depois reabra-a.
Certifique-se de ter colocado o papel corretamente na área da pilha. Se o papel for colocado incorretamente ou permanecer na área da pilha, isso poderá causar dobras ou obstruções de papel.
Alterando o tamanho de papel para Multi-drawer Paper Deck-E
1
Registre o tamanho de papel desejado. Configurando o tamanho e o tipo de papel para a bandeja de papel e gaveta de papel
O tamanho de papel é detectado automaticamente.
* Se o tamanho de papel detectado não corresponde ao tamanho do papel colocado, o papel pode não estar colocado corretamente. Coloque o papel novamente.
2
Puxe a bandeja de papel na sua direção até ela parar.
O suporte interno desce automaticamente até a posição de reabastecimento de papel.
Dependendo das condições de uso, pode levar algum tempo para que a bandeja de papel abra após pressionar o botão.
3

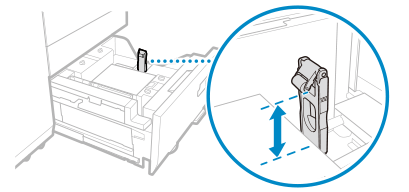

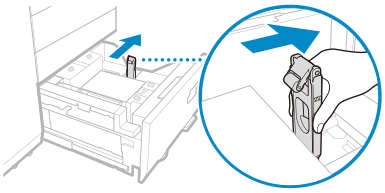

Segure a alavanca e deslize o retentor de borda traseiro até que ele não prenda mais no papel a ser colocado.
4
Remova todo o papel colocado.
5
Afrouxe as abas de travamento (4 lugares) nas placas-guia laterais.
6
Segure a alavanca e deslize as placas-guia laterais interna e externa até que elas não prendam mais no papel para fixá-la.
7
Coloque o papel do tamanho desejado com o lado a ser impresso voltado para cima.
Antes de colocar o papel, feche a bandeja de papel uma vez e levante o elevador interno para a posição intermediária. Se executar o alinhamento de papel com o elevador interno muito abaixado, e o papel não encostar nas guias de papel, as placas-guia laterais se estreitarão, causando obstrução de papel e impedindo a alimentação do papel.
Coloque a pilha de papel a uma altura de aproximadamente 10 mm (3/8").
Coloque a pilha de papel com a borda de papel encostada no lado esquerdo da bandeja de papel.
Ao colocar papel separador
Coloque-o na ordem correta do separador, com as abas no lado oposto da direção de alimentação.
8
Segure a alavanca e deslize as placas-guia laterais interna e externa para alinhá-las com o tamanho de papel desejado.
9
Prenda as abas de travamento (4 lugares) nas placas-guia laterais.
10

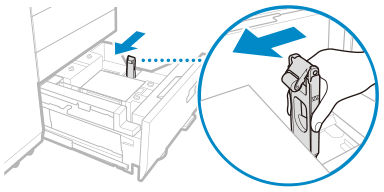

Segure a alavanca e deslize o retentor de borda traseira para alinhá-lo com o tamanho do papel colocado.
11

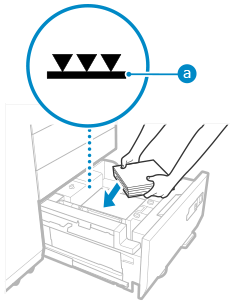

Coloque todo o papel restante com o lado a ser impresso voltado para cima.
Certifique-se de que o papel carregado não exceda a linha limite de carga (). Se exceder a linha limite de carga, pode haver problemas de alimentação ou obstruções de papel.
). Se exceder a linha limite de carga, pode haver problemas de alimentação ou obstruções de papel.12
Insira a bandeja de papel totalmente na máquina até ela encaixar no lugar.
O suporte interno levanta automaticamente.
13
Altere o tamanho do papel na folha de mídia e insira-a na placa de mídia.
1
Retire a folha de mídia da placa de mídia.
2
Coloque a etiqueta de tamanho de papel de acordo com o novo tamanho de papel na folha de mídia.
3
Insira a folha de mídia na placa de mídia.
IMPORTANTE
Não dê choques fortes no retentor da borda traseira ao colocar papel na bandeja de papel, pois isso poderá causar mau funcionamento ou danos à máquina.
Não dê choques fortes no rolo de alimentação ao colocar papel na bandeja de papel, pois isso poderá causar mau funcionamento ou danos à máquina.
Não dê choques fortes na bandeja de papel ao abri-la ou fechá-la, pois isso poderá causar mau funcionamento, danos à máquina ou desalinhamento de imagem.
Nunca coloque papel ou qualquer outro item na parte vazia da unidade de bandeja de papel próximo à pilha de papel, pois isso pode causar mau funcionamento ou danos à máquina.
Não coloque nada além de papel na área onde você colocou o papel. Isto pode resultar em mau funcionamento.
Uma ventoinha de separação de papel está acoplada dentro do Multi-drawer Paper Deck-E. Não insira clipes de papel ou outros objetos estranhos na porta do soprador.
NOTA
Se houver instruções sobre qual lado do papel deve ser carregado na embalagem do papel, siga essas instruções.
Se ocorrer algum problema durante a impressão, você poderá resolvê-lo virando o papel e recolocando-o. No entanto, papéis texturizados, revestido em um lado ou impressos de forma diferente na frente e no verso não podem ser virados. Substitua esses papéis por novos.
Se os rolos de alimentação estiverem abaixados, feche a bandeja de papel uma vez, e depois reabra-a.
