Settings/Registration] na tela [Home] ou outra tela. [Check Maintenance Method]Adicionando grampos ao Staple Finisher-AG e Booklet Finisher-AG
Quando acabam os grampos na unidade grampeadora ou unidade de grampeamento de lombada do Staple Finisher-AG ou Booklet Finisher-AG, [
] aparece na parte inferior direita da tela. Nesse caso, substitua o estojo de grampos por outro novo e adicione mais grampos.
Você pode pressionar [] para exibir um vídeo com o passo a passo para substituir o estojo de grampos.
] aparece na parte inferior direita da tela. Nesse caso, substitua o estojo de grampos por outro novo e adicione mais grampos.Você pode pressionar [
] para exibir um vídeo com o passo a passo para substituir o estojo de grampos.* Você pode reproduzir o vídeo do procedimento de substituição a qualquer momento pressionando [ Settings/Registration] na tela [Home] ou outra tela. [Check Maintenance Method]
Settings/Registration] na tela [Home] ou outra tela. [Check Maintenance Method]Substituindo o estojo de grampos da unidade grampeadora de lombada (para Booklet Finisher-AG apenas)
Substituindo o estojo de grampos da unidade grampeadora
1
Abra a tampa frontal do finalizador.
2

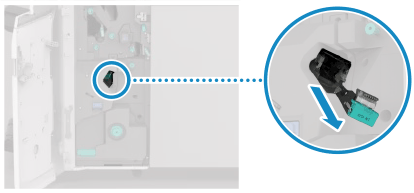

Retire o cartucho de grampos.
Segure a alça verde no cartucho de grampos e puxe-o para fora.
3
Remova o estojo de grampos do cartucho de grampos.
4
Remova o novo estojo de grampos da caixa.
Remova o lacre que mantém os grampos juntos depois de colocar o estojo de grampos no cartucho de grampos.
5
Instale o novo estojo de grampos no cartucho de grampos.
6

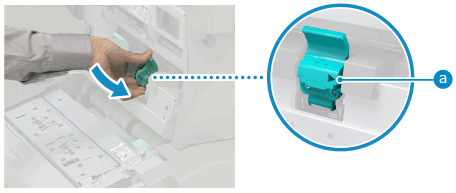

Instale o cartucho de grampos no finalizador.
Segure a alça verde no cartucho de grampos e empurre-o firmemente até o fim.
7
Feche a tampa frontal do finalizador.
Substituindo o estojo de grampos da unidade grampeadora de lombada (para Booklet Finisher-AG apenas)
1
Abra a tampa frontal do finalizador.
2
Retire a unidade grampeadora de lombada.
3
Retire os dois cartuchos de grampos.
4
Pressione as partes azuis em ambos os lados da tampa do cartucho de grampos e abra-a.
5
Retire o estojo de grampos segurando em ambos os lados do estojo.
6
Remova o novo estojo de grampos da caixa.
7

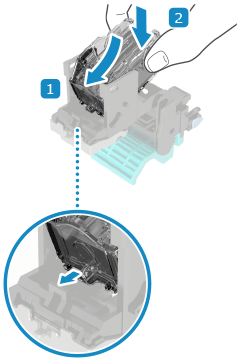

Coloque o novo estojo de grampos no cartucho de grampos.
Insira diagonalmente a aba na parte frontal do estojo de grampos no orifício no cartucho de grampos e pressione a parte traseira do estojo de grampos até que ela se encaixar no lugar.
* Certifique-se de inserir a parte frontal do estojo primeiro. Não tente inserir a parte traseira do estojo de grampos primeiro.
* Certifique-se de inserir a parte frontal do estojo primeiro. Não tente inserir a parte traseira do estojo de grampos primeiro.
8
Feche a tampa do cartucho de grampos.
9

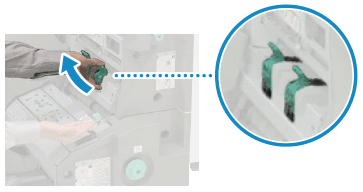

Instale os dois cartuchos de grampo na unidade grampeadora de lombada.
Certifique-se de que os cartuchos de grampos sejam inseridos de modo que as marcas de posição de ajuste (
) estejam alinhadas.
) estejam alinhadas.10
Empurre a unidade grampeadora de lombada para dentro.
11
Feche a tampa frontal do finalizador.
NOTA
Se a máquina não grampear depois de instalar um novo estojo de grampos
Os grampos podem não estar chegando à parte da frente do cartucho. Reposicione os grampos. [Saddle Stitch Staple Repositioning]
