Staple Finisher-AG, Booklet Finisher-AG, Unidade perfuradora e Booklet Trimmer-G
Para grampear papel, dobrar papel e usar outras funções de acabamento, instale o Staple Finisher-AG ou o Booklet Finisher-AG opcional.
* Dependendo do país ou região, o Staple Finisher-AG pode não estar disponível.
Ao instalar a seguinte Unidade perfuradora ao finalizador, você também poderá usar a função de perfuração.
Puncher Unit-BT
Puncher Unit-BU
Puncher Unit-BS
Ao acoplar o Booklet Trimmer-G ao Booklet Finisher-AG, você pode aparar e alinhar corretamente as bordas do papel de livreto com lombada. Para obter mais informações sobre o Booklet Trimmer-G, veja o manual do Booklet Trimmer-G.
Se você instalar o Multi Function Professional Puncher-C, você poderá fazer vários tipos de furo. Para obter mais informações sobre o Multi Function Professional Puncher-C, veja o manual do Multi Function Professional Puncher-C.
funções de acabamento disponíveis
As funções de acabamento que estão disponíveis quando o Staple Finisher-AG ou o Booklet Finisher-AG está instalado são mostradas abaixo.
Funções de organização
Agrupar
Não agrupar
Offset
Funções de grampeamento
Canto
Duplo
Grampeamento de lombada*1
Aparar*2
Funções de dobradura
Dobra de lombada
Funções de perfuração
Perfuração*3
*1Disponível apenas quando Booklet Finisher-AG está instalado.
*2Disponível apenas quando Booklet Trimmer-G está instalada.
*3Disponível apenas quando Unidade perfuradora está instalada.
NOTA
Para obter detalhes sobre as funções de acabamento, veja o seguinte:
Precauções ao usar as funções de acabamento
Precauções ao usar as funções agrupar e não agrupar
Se o limite de carga for atingido durante o abaixamento da bandeja, o papel é ejetado automaticamente em uma bandeja disponível. Se todas as bandejas disponíveis tiverem atingido seu limite de carga, a impressão será pausada. Quando o papel ejetado é removido da bandeja, a impressão é retomada.
Precauções ao usar grampos
O número de folhas que podem ser grampeadas varia de acordo com o tipo e espessura de papel. Especificações
Se a máquina não for capaz de grampear o papel, altere o papel ou reduza o número de folhas a serem grampeadas.
Se a máquina não for capaz de grampear o papel, altere o papel ou reduza o número de folhas a serem grampeadas.
Remova o papel grampeado depois de ser ejetado completamente na bandeja e não remova-o enquanto ele estiver sendo grampeado.
Quando [Load staples into the stapler unit.] aparecer, substitua o estojo de grampos e adicione mais grampos. Adicionando grampos (opção)
Se a bandeja chegar à posição de limite inferior, a impressão será pausada. Quando o papel ejetado for removido da bandeja, a impressão será retomada.
Precauções ao usar o grampeamento de lombada
A condição de dobradura varia de acordo com o tipo de papel e o número de folhas.
Nomes de peças e suas funções
Vista externa

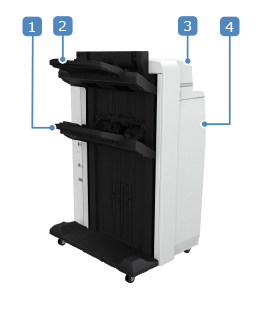

Staple Finisher-AG

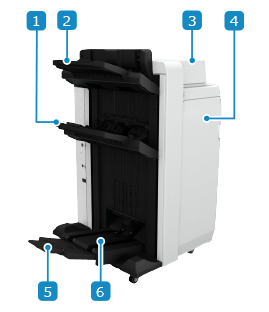

Booklet Finisher-AG
Bandeja de saída (Bandeja B)Ejeta o papel impresso e copiado. Você pode definir qual função usará a bandeja como destino de saída. Configurações de destino de saída
* Se [High Volume Stack Mode] estiver definido como [On], as impressões são preferencialmente expelidas na bandeja B, independentemente das configurações de [Output Tray Settings]. [High Volume Stack Mode] (Para Série 8100 apenas)
* Se [High Volume Stack Mode] estiver definido como [On], as impressões são preferencialmente expelidas na bandeja B, independentemente das configurações de [Output Tray Settings]. [High Volume Stack Mode] (Para Série 8100 apenas)
Bandeja de saída (Bandeja A)Ejeta o papel impresso e copiado. Você pode definir qual função usará a bandeja como destino de saída. Configurações de destino de saída
* Se [High Volume Stack Mode] estiver definido como [On], as impressões são preferencialmente expelidas na bandeja B, independentemente das configurações de [Output Tray Settings]. [High Volume Stack Mode] (Para Série 8100 apenas)
* Se [High Volume Stack Mode] estiver definido como [On], as impressões são preferencialmente expelidas na bandeja B, independentemente das configurações de [Output Tray Settings]. [High Volume Stack Mode] (Para Série 8100 apenas)
Tampa superiorAbra a tampa para remover a obstrução de papel.
Tampa frontalAbra esta tampa quando ocorrer uma obstrução de papel ou ao adicionar grampos.
Quando Unidade perfuradora está instalado, abra a tampa para descartar os resíduos de perfuração.
Quando Unidade perfuradora está instalado, abra a tampa para descartar os resíduos de perfuração.
Bandeja auxiliar de livretoO número de cópias que podem ser carregadas na bandeja de livreto é limitado.
Bandeja de livretoEjeta o papel de livreto com grampeamento de lombada.
NOTA
As bandejas de saída A e B alinham o papel expelido com as duas guias de alinhamento. Você pode ajustar a posição dessas guias.
Interior

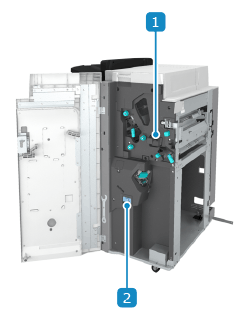

Staple Finisher-AG

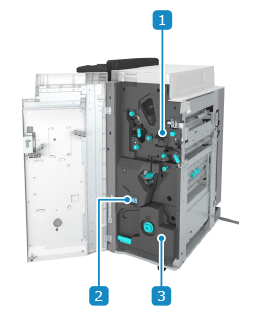

Booklet Finisher-AG
Bandeja de resíduos de perfuração (quando a Unidade perfuradora está instalada)Retire para descartar os resíduos de perfuração.
Bandeja de resíduos de grampeamentoPuxe para fora para descartar os resíduos de grampeamento. Descartando os resíduos de grampeamento (opção)
Unidade grampeadora de lombadaRetire-a quando ocorrer uma obstrução de papel ou para adicionar grampos.
Especificações
Tamanho do papel, tipo e peso base | Todo tipo de papel que possa passar através da máquina*1 Papel utilizável |
Bandeja de saída (Bandeja A)*2 | Sem configurações de acabamento, agrupar, não agrupar 147,0 mm (5 3/4") de altura (equivalente a 1.000 folhas) Envelopes Kakugata 2: 130 mm (5 1/8") de altura ou 300 folhas Outro exceto Kakugata 2: 130 mm (5 1/8") de altura ou 150 folhas Dobra em Z (quando a Paper Folding Unit-K está acoplada) A3, B4, 11" x 17": 30 folhas Dobra ao meio (quando a Paper Folding Unit-K está acoplada) A4R, LTRR: 50 folhas Papel longo (210,0 mm x 487,8 mm a 330,2 mm x 1.300 mm (8 1/4" x 19 1/4" a 13" x 51 1/4")) Quando nenhuma das Long Sheet Tray-B, Long Sheet Tray-C, ou Finisher Long Sheet Catch Tray-B estão anexadas Apoiando com a mão Quando Long Sheet Tray-B ou Long Sheet Tray-C está acoplada (487,8 mm a 762,0 mm (19 1/4" a 30")) 64 g/m² a 79 g/m² (bond 17 lb a bond 21 lb): 100 folhas 80 g/m² a 150 g/m² (bond 21,3 lb a bond 39,9 lb): 50 folhas 151 g/m² a 300 g/m² (capa 55,8 lb a capa 110,9 lb): 25 folhas Quando Finisher Long Sheet Catch Tray-B está acoplado (487,8 mm a 762,0 mm (19 1/4" a 30")) 64 g/m² a 150 g/m² (bond 17 lb a bond 39,9 lb): 300 folhas 151 g/m² a 300 g/m² (capa 55,8 lb a capa 110,9 lb): 150 folhas Quando Finisher Long Sheet Catch Tray-B está acoplado (762,1 mm a 1.300 mm (30 1/8" a 51 1/4")) 10 folhas Offset 147,0 mm (5 3/4") (equivalente a 1.000 folhas) Dobra em Z (quando a Paper Folding Unit-K está acoplada) A3, B4, 11" x 17": 30 folhas Dobra ao meio (quando a Paper Folding Unit-K está acoplada) A4R, LTRR: 50 folhas |
Capacidade da bandeja de saída (Bandeja B)*2 | Sem configurações de acabamento, agrupar, não agrupar A4, B5, LTR, EXEC: 285 mm (11 1/4") de altura (equivalente a 2.000 folhas)*3 Outro diferente do indicado acima: 147,0 mm (5 3/4") de altura (equivalente a 1.000 folhas)*4 Dobra em Z (quando a Paper Folding Unit-K está acoplada) A3, B4, 11" x 17": 30 folhas Quando [High Volume Stack Mode] está definido como [On] A4, B5, LTR, EXEC: 490 mm (19 1/4") de altura (equivalente a 4.000 folhas)*3*5 A4R, B5R, LTRR: 285 mm (11 1/4") de altura (equivalente a 2.000 folhas)*3*5 A3, B4, 11" x 17", LGL: 216 mm (8 1/2") de altura (equivalente a 1.500 folhas)*3*5*6 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"): 147 mm (5 3/4") de altura (equivalente a 1.000 folhas)*3*6 Offset O mesmo que “Sem configurações de acabamento, agrupar, não agrupar” Grampear (canto, duplo) A4, B5, LTR, EXEC, 16K: 200 cópias, total de 3.000 folhas, ou 490 mm (19 1/4") de altura A4R, B5R, LTRR, 16KR: 200 cópias, total de 2.000 folhas, ou 285 mm (11 1/4") de altura A3, B4, 11" x 17", LGL, 8K: 200 cópias, total de 1.500 folhas ou 216 mm (8 1/2") de altura*6 Dobra em Z (quando a Paper Folding Unit-K está acoplada): 30 folhas |
Capacidade da bandeja de livreto (Booklet Finisher-AG somente) | Contínuo pela esteira rolante |
Número de folhas que podem ser grampeadas*7 | Canto e duplo (papel não revestido) A4, B5, LTR, EXEC e 16K 52 g/m² a 80 g/m² (bond 14 lb a bond 21 lb): 100 folhas 80,1 g/m² a 81,4 g/m² (bond 21,3 lb a bond 21,7 lb): 80 folhas 81,5 g/m² a 105 g/m² (bond 21,7 lb a bond 27,9 lb): 60 folhas 105,1 g/m² a 200 g/m² (bond 28 lb a bond 74 lb): 20 folhas Mais do que 200 g/m² (capa 74 lb): apenas para capas e contracapas A3, B4, A4R, B5R, LTRR, LGL, 11" x 17", 8K, 16KR 52 g/m² a 81.4 g/m² (bond 13,8 lb a bond 21,7 lb ): 50 folhas 81,5 g/m² a 105 g/m² (bond 21,7 lb a bond 27,9 lb): 30 folhas 105,1 g/m² a 200 g/m² (bond 28 lb a bond 74 lb): 10 folhas Mais do que 200 g/m² (capa 74 lb): apenas para capas e contracapas Canto e duplo (papel revestido) A4, B5, LTR, EXEC e 16K 91 g/m² a 105.9 g/m² (bond 24,2 lb a bond 27,9 lb ): 40 folhas 106,0 g/m² a 150 g/m² (bond 28,2 lb a bond 39,9 lb): 15 folhas A3, B4, A4R, B5R, LTRR, LGL, 11" x 17", 8K, 16KR 91 g/m² a 105,9 g/m² (bond 24,2 lb a bond 27,9 lb): 30 folhas 106,0 g/m² a 150 g/m² (bond 28,2 lb a bond 39,9 lb): 10 folhas |
Perfuração (quando a Unidade perfuradora está instalada) | Número de furos perfurados e tamanho de papel Quando a Puncher Unit-BT está instalada: Dois furos: A3, B4, A4, A4R, B5, B5R, A5, tamanho personalizado (182,0 mm x 257,0 mm a 203,0 mm x 270,0 mm (7 1/8" x 10 1/8" a 8" x 10 5/8"), 204,0 mm x 182,0 mm a 297,0 mm x 432,0 mm (8" x 7 1/8" a 11 3/4" x 17")) Quatro furos: A3, B4, A4, B5, tamanho personalizado (257,0 mm x 182,0mm a 297,0 mm x 432,0 mm (10 1/8" x 7 1/8" a 11 3/4" x 17")) Quando a Puncher Unit-BS está instalada: Dois furos: LTR, LTRR, LGL, 11" x 17", EXEC, tamanho personalizado (182,0 mm x 257,0 mm a 203,0 mm x 270,0 mm (7 1/8" x 10 1/8" a 8" x 10 5/8"), 204,0 mm x 182,0 mm a 297,0 mm x 432,0 mm (8" x 7 1/8" a 11 3/4" x 17")) Três furos: LTR, 11" x 17", EXEC, tamanho personalizado (240,0 mm x 182,0 mm a 297,0 mm x 432,0 mm (9 1/2" x 7 1/8" a 11 3/4" x 17")) Quando a Puncher Unit-BU está instalada: Quatro furos: A3, B4, A4, B5, A5, LTR, 11" x 17", EXEC, 8K, 16K, tamanho personalizado (257,0 mm x 182,0 mm a 297 mm x 432,0 mm (10 1/8" x 7 1/8" a 11 3/4" x 17")) Peso base do papel 52 g/m² a 300 g/m² (bond 14 lb a capa 110 lb) |
Lombada e dobra de lombada (Booklet Finisher-AG somente) | Tamanho do papel A3, B4, A4R, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (12" 5/8 x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", tamanho personalizado (210 mm x 279,4 mm a 330,2 mm x 487,7 mm (8 1/4" x 11" a 13" x 19 1/4")) Peso base do papel Gramatura das páginas de conteúdo: 52 g/m² a 220 g/m² (bond 14 lb a capa 80 lb) Gramatura da capa: 64 g/m² a 300 g/m² (bond 17 lb a capa 110,9 lb)*8 Número de folhas que podem ser grampeadas em lombada (papel não revestido e incluindo capas)*8 52 g/m² a 80,0 g/m² (bond 14 lb a bond 21,3 lb): 2 a 25 folhas 81 g/m² a 105 g/m² (bond 21,5 lb a bond 27,9 lb): 2 a 15 folhas 106 g/m² a 209 g/m² (bond 28,2 lb a capa 77,3 lb): 2 a 5 folhas 210 g/m² a 220 g/m² (capa 77,7 lb a capa 81,4 lb): 2 a 4 folhas Número de folhas que podem ser costuradas na sela (papel revestido e incluindo capas)*8 91 g/m² a 128 g/m² (bond 24,2 lb a bond 34 lb): 2 a 10 folhas 129 g/m² a 150 g/m² (bond 34,3 lb a bond 39,9 lb): 2 a 4 folhas Número de folhas que podem ser dobradas em lombada 52 g/m² a 209 g/m² (bond 13,8 lb a capa 77,3 lb): 5 folhas 52 g/m² a 300 g/m² (bond 13,8 lb a capa 110,9 lb): 1 folha |
Alimentação | 120 V - 240 V CA, 50 / 60 Hz, 8 A |
Consumo máximo de energia | 500 W ou menos |
Dimensões (L x P x A) | Staple Finisher-AG 800 mm x 792 mm x 1.239 mm (31 1/2" x 31 1/4" x 48 3/4")*9 Quando a bandeja de extensão está estendida: 890 mm x 792 mm x 1.239 mm (35" x 31 1/4" x 48 3/4")*9 Booklet Finisher-AG 800 mm x 792 mm x 1.239 mm (31 1/2" x 31 1/4" x 48 3/4")*9 Quando a bandeja de extensão está estendida: 1.060 mm x 792 mm x 1.239 mm (41 3/4" x 31 1/2" x 42 1/2")*9 |
Peso | Staple Finisher-AG Aprox. 130 kg (286,6 lb) Booklet Finisher-AG Aprox. 180 kg (396,8 lb) |
*1O papel com largura inferior a 182,0 mm (7 1/8") não pode ser expelido pela bandeja B.
*2Ao usar papel 64 g/m² (bond 17 lb), 75 g/m² (bond 20 lb) ou 80 g/m² (bond 21 lb). A capacidade varia nos outros casos.
*3Até 1.000 folhas para papel de até 64 g/m² (bond 17 lb)
*4Até 1.000 folhas para papel de até 64 g/m² (bond 17 lb) ou papel com 420,1 mm (16 1/2") de comprimento ou mais longo
*5Exceto quando as folhas estão empilhadas na bandeja de livreto ou quando o Booklet Trimmer-G está acoplado
*6Papel revestido: 147 mm (5 3/4") (equivalente a 1.000 folhas)
*7Quando um cartucho padrão de grampos está instalado. Dependendo do tipo e espessura do papel, o número de folhas que podem ser grampeadas pode diminuir.
*8O papel usado para capas deve ser igual ou mais rígido do que o papel de texto.
*9Quando este equipamento opcional está anexado à unidade principal ou outro equipamento opcional, haverá uma folga de +5 mm (1/4") na direção horizontal.
