Obstruções de papel na tampa frontal da unidade principal
Remova o papel preso dentro da tampa frontal da unidade principal. Siga as instruções no painel de controle para verificar o local do encravamento e remova o papel.
Se o papel rasgar, remova todas as peças para que não sobrem restos na máquina.
Se não puder remover o documento, não tente fazer isso à força. Verifique o painel de controle e mova o documento preso de outro local.
Se o papel rasgar, remova todas as peças para que não sobrem restos na máquina.
Se não puder remover o documento, não tente fazer isso à força. Verifique o painel de controle e mova o documento preso de outro local.
A unidade de fixação e seus arredores estão sujeitos a altas temp. Ao remover o papel preso na Etapa 3, tenha cuidado para não tocar em nada nesta área.
A guia interna de saída e seus arredores estão sujeitos a altas temperaturas. Ao remover o papel preso na Etapa 7, tenha cuidado para não tocar em nada nesta área.
1
Abra a tampa frontal da unidade principal.
2
Gire a alça de distribuição (C1).
Gire a alça cerca de 15 vezes até que a luz (
) se apague.
) se apague.Verifique se o papel está preso na unidade de transporte de fixação.

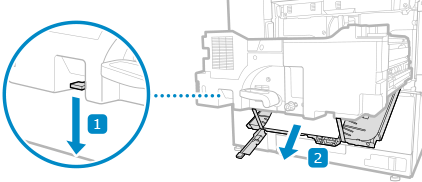

1
Incline a alavanca C2 para a esquerda.
2
Segurando a alavanca C2, puxe a unidade de transporte de fixação para fora.
Se o indicador de trava da alavanca C2 () acender em vermelho, a alavanca C2 não poderá ser destravada. Siga as instruções na tela para remover o papel preso.
) acender em vermelho, a alavanca C2 não poderá ser destravada. Siga as instruções na tela para remover o papel preso.4
Verifique se há papel preso na guia de duplexação (C3).
1
Abra a guia de duplexação (C3).
2
Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.
3
Feche a guia de duplexação (C3).
5
Verifique se há papel preso na guia superior de pré-realinhamento (C4).
1
Abra a guia superior de pré-realinhamento (C4).
2
Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.
Ao soltar a guia superior de pré-realinhamento (C4), ela se fecha.
6
Remova todo o papel restante na correia de alimentação (C5).
Verifique se há papel preso na unidade interna de saída.
1
Abra a guia interna da unidade de saída (C6).
2
Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.
3
Feche a guia interna da unidade de saída (C6).
8
Retorne a unidade de transporte fixação à posição original.
1
Segurando a alavanca C2, empurre suavemente a unidade de transporte de fixação de volta para dentro da máquina.
Ao empurrar a unidade de transporte de fixação, a alavanca C2 que você segura pode se mover e se soltar.
2
Vire a alavanca C2 para a direita.
9
Feche a tampa frontal da unidade principal.
Quando o papel preso é liberado, a tela indicando o problema desaparece e a impressão é retomada automaticamente.
Se aparece uma tela indicando que o papel está preso em outro local, siga as instruções na tela para remover a obstrução.
Se aparece uma tela indicando que o papel está preso em outro local, siga as instruções na tela para remover a obstrução.
NOTA
Se ocorrerem obstruções de papel repetidamente
Verifique o status da máquina e do papel. Obstruções de papel que ocorrem repetidamente
