Obstruções de papel na Long Sheet Tray-B (opção)
Remova o papel preso dentro da Long Sheet Tray-B. Siga as instruções no painel de controle para verificar o local da obstrução e remova o papel.
Se o papel rasgar, remova todas as peças para que não sobrem restos na máquina.
Se não puder remover o documento, não tente fazer isso à força. Verifique o painel de controle e mova o documento preso de outro local.
Se o papel rasgar, remova todas as peças para que não sobrem restos na máquina.
Se não puder remover o documento, não tente fazer isso à força. Verifique o painel de controle e mova o documento preso de outro local.
Obstruções de papel longo na entrada da bandeja
Esta seção descreve como remover obstruções de papel na entrada da bandeja. Se [Multi-Purpose Tray (Remove all paper.)] for exibido apenas na tela, siga o procedimento abaixo para remover o papel longo.
1
Se o papel longo estiver preso dentro da bandeja multiuso, puxe-o cuidadosamente para fora na direção da seta.
Quando o papel preso é liberado, a tela indicando o problema desaparece e a impressão é retomada automaticamente.
Se aparece uma tela indicando que o papel está preso em outro local, siga as instruções na tela para remover a obstrução.
Se aparece uma tela indicando que o papel está preso em outro local, siga as instruções na tela para remover a obstrução.
Obstruções de papel longo através da entrada da bandeja até a tampa frontal da unidade principal
Esta seção descreve como remover obstruções de papel da entrada da bandeja até a tampa frontal da unidade principal. Se [Multi-Purpose Tray Unit (Pull the open lever.)] for exibido na tela, siga o procedimento abaixo para remover o papel longo.
A unidade de fixação e seus arredores estão sujeitos a altas temp. Ao remover o papel preso na Etapa 5, tenha cuidado para não tocar em nada nesta área.
A guia interna de saída e seus arredores estão sujeitos a altas temperaturas. Ao remover o papel preso na Etapa 8, tenha cuidado para não tocar em nada nesta área.
1
Se o papel longo estiver preso dentro da bandeja multiuso, puxe-o cuidadosamente para fora na direção da seta.
2
Verifique se o papel está preso na bandeja multiuso.
1
Abra a bandeja multiuso.
2
Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.
3
Feche a bandeja multiuso.
3
Abra a tampa frontal da unidade principal.
4

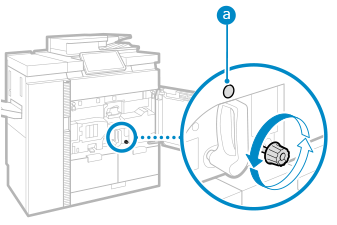

Gire a alça de distribuição (C1).
Gire a alça cerca de 15 vezes até que a luz (
) se apague.
) se apague.Verifique se o papel está preso na unidade de transporte de fixação.
1

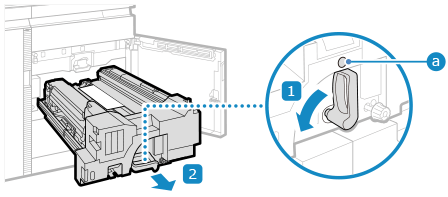

Incline a alavanca C2 para a esquerda.
2
Segurando a alavanca C2, puxe a unidade de transporte de fixação para fora.
Se o indicador de trava da alavanca C2 () acender em vermelho, a alavanca C2 não poderá ser destravada. Siga as instruções na tela para remover o papel preso.
) acender em vermelho, a alavanca C2 não poderá ser destravada. Siga as instruções na tela para remover o papel preso.6
Verifique se há papel preso na guia superior de pré-realinhamento (C4).
1

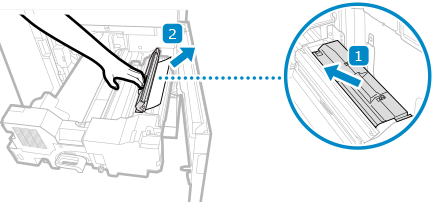

Abra a guia superior de pré-realinhamento (C4).
2
Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.
Ao soltar a guia superior de pré-realinhamento (C4), ela se fecha.
7
Remova todo o papel restante na correia de alimentação (C5).
Verifique se há papel preso na unidade interna de saída.
1
Abra a guia interna da unidade de saída (C6).
2
Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.
3
Feche a guia interna da unidade de saída (C6).
9

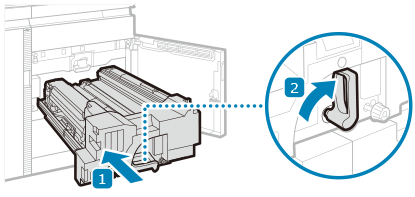

Retorne a unidade de transporte fixação à posição original.
1
Segurando a alavanca C2, empurre suavemente a unidade de transporte de fixação de volta para dentro da máquina.
Ao empurrar a unidade de transporte de fixação, a alavanca C2 que você segura pode se mover e se soltar.
2
Vire a alavanca C2 para a direita.
10
Feche a tampa frontal da unidade principal.
Quando o papel preso é liberado, a tela indicando o problema desaparece e a impressão é retomada automaticamente.
Se aparece uma tela indicando que o papel está preso em outro local, siga as instruções na tela para remover a obstrução.
Se aparece uma tela indicando que o papel está preso em outro local, siga as instruções na tela para remover a obstrução.
NOTA
Se ocorrerem obstruções de papel repetidamente
Verifique o status da máquina e do papel. Obstruções de papel que ocorrem repetidamente
