Obstruções de papel no Staple Finisher-AQ e Booklet Finisher-AQ (opção)
Remova o papel preso dentro do Staple Finisher-AQ e Booklet Finisher-AQ. Siga as instruções no painel de controle para verificar o local da obstrução e remova o papel.
Se o papel rasgar, remova todas as peças para que não sobrem restos na máquina.
Se não puder remover o documento, não tente fazer isso à força. Verifique o painel de controle e mova o documento preso de outro local.
Se o papel rasgar, remova todas as peças para que não sobrem restos na máquina.
Se não puder remover o documento, não tente fazer isso à força. Verifique o painel de controle e mova o documento preso de outro local.
Obstruções de papel na tampa frontal
Esta seção descreve como remover obstruções de papel dentro da tampa frontal. Siga as instruções no painel de controle para verificar onde o papel está preso e como removê-lo.
1
Abra a tampa frontal do finalizador.
2

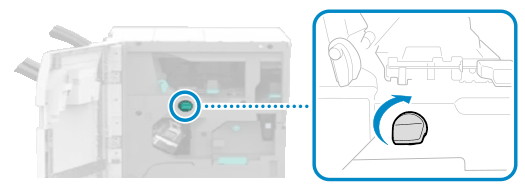

Gire a alça B1.
3

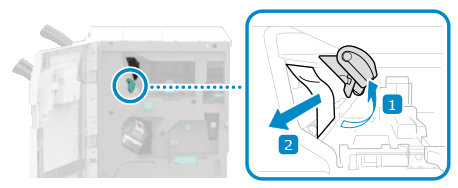

Abra a guia B2 e puxe-o cuidadosamente para fora na direção da seta.
4
Feche a guia B2.
5

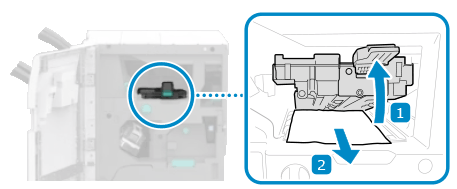

Abra as guias (B3 e B4, nessa ordem) e verifique se há papel preso.
1
Se o papel estiver preso na guia B3, puxe-o cuidadosamente para fora na direção da seta.
2

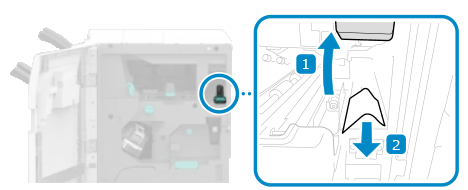

Se o papel estiver preso na guia B4, puxe-o cuidadosamente para fora na direção da seta.
3
Feche as guias (B4 e B3, nessa ordem)
6

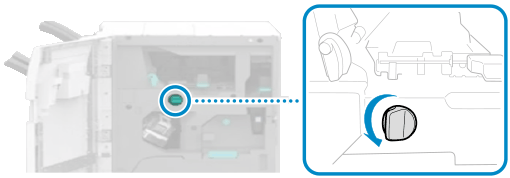

Gire a alça B1.
7
Feche a tampa frontal do finalizador.
Quando o papel preso é liberado, a tela indicando o problema desaparece e a impressão é retomada automaticamente.
Se aparece uma tela indicando que o papel está preso em outro local, siga as instruções na tela para remover a obstrução.
Se aparece uma tela indicando que o papel está preso em outro local, siga as instruções na tela para remover a obstrução.
NOTA
Se ocorrerem obstruções de papel repetidamente
Verifique o status da máquina e do papel. Obstruções de papel que ocorrem repetidamente
Obstruções de papel dentro da unidade grampeadora de lombada (para Booklet Finisher-AQ apenas)
1
Abra a tampa frontal do finalizador.
2

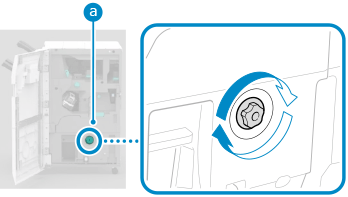

Se a luz (
) estiver acesa, pressione o seletor C1 e gire-o na direção da seta.
) estiver acesa, pressione o seletor C1 e gire-o na direção da seta.
Gire o seletor C1 até a luz se apagar.
O papel obstruído é alimentado na bandeja de livreto.
3
Se houver papel preso no transportador da bandeja de livretos, remova-o.
4

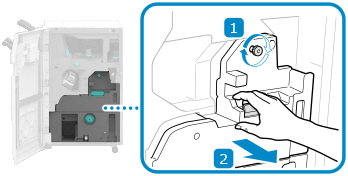

Gire a alça C2 e puxe a unidade de grampeamento de lombada (C3).
Gire a alça cerca de 10 vezes.
5
Confira se há papel encravado.
1
Abra a guia C4.
2
Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.
3
Feche a guia C4.
6
Empurre com cuidado a unidade de grampeamento de lombada (C3) para dentro do finalizador.
7
Feche a tampa frontal do finalizador.
Quando o papel preso é liberado, a tela indicando o problema desaparece e a impressão é retomada automaticamente.
Se aparece uma tela indicando que o papel está preso em outro local, siga as instruções na tela para remover a obstrução.
Se aparece uma tela indicando que o papel está preso em outro local, siga as instruções na tela para remover a obstrução.
NOTA
Se ocorrerem obstruções de papel repetidamente
Verifique o status da máquina e do papel. Obstruções de papel que ocorrem repetidamente
