Obstruções de papel no Staple Finisher-AC e Booklet Finisher-AC (opção)
Remova o papel preso dentro do Staple Finisher-AC e Booklet Finisher-AC. Siga as instruções no painel de controle para verificar o local da obstrução e remova o papel.
Se o papel rasgar, remova todas as peças para que não sobrem restos na máquina.
Se não puder remover o documento, não tente fazer isso à força. Verifique o painel de controle e mova o documento preso de outro local.
Se o papel rasgar, remova todas as peças para que não sobrem restos na máquina.
Se não puder remover o documento, não tente fazer isso à força. Verifique o painel de controle e mova o documento preso de outro local.
Preparativos necessários
Remova todo o papel da bandeja de livretos.
Obstruções de papel na tampa frontal
1
Abra a tampa frontal do finalizador.
2
Levante a guia da bandeja de saída da Bandeja C.

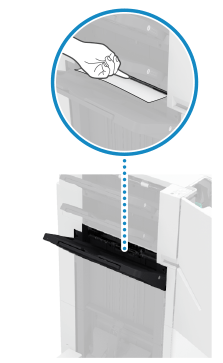

Quando papel longo está preso na área de saída da bandeja inferior (C)
Puxe cuidadosamente o papel preso ao longo da bandeja.
Após remover o papel longo preso, uma tela poderá aparecer solicitando que você abra a tampa frontal do finalizador. Você pode fazer essa tela desaparecer abrindo e fechando a tampa frontal.
3

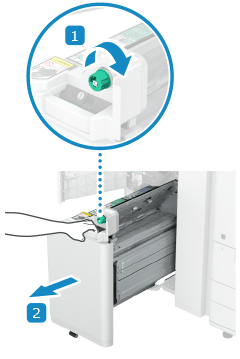

Gire a alça de distribuição e alimente o papel preso na lateral da Bandeja C.
4

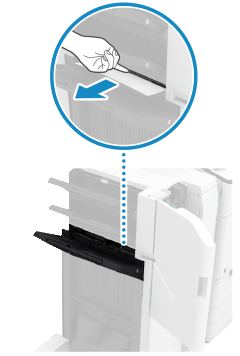

Caso o papel saia na bandeja de saída da Bandeja C, remova-o na direção da seta.
5

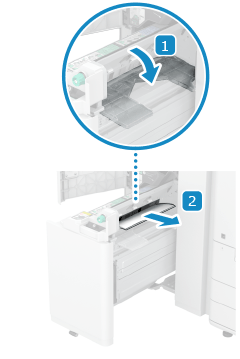

Abra a guia de distribuição.
1
Abra a guia inferior de distribuição.
2
Abra a guia superior de distribuição.
6
Confira se há papel encravado.
1
Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.
2
Feche a guia superior de distribuição.
7
Levante a aba principal.
8
Confira se há papel encravado.
1
Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.
2
Baixe a aba principal.
3
Feche a guia inferior de distribuição.
9
Verifique se há papel preso na Unidade perfuradora ou na guia de entrada.
Quando a Unidade perfuradora está acoplada
1
Levante a unidade de perfuração.
2
Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.
3
Abaixa de unidade de perfuração.
Quando a Unidade perfuradora não está acoplada
1
Abra a guia de entrada.
2
Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.
3
Feche a guia de entrada.
10
Feche a tampa frontal do finalizador.
Quando o papel preso é liberado, a tela indicando o problema desaparece e a impressão é retomada automaticamente.
Se aparece uma tela indicando que o papel está preso em outro local, siga as instruções na tela para remover a obstrução.
Se aparece uma tela indicando que o papel está preso em outro local, siga as instruções na tela para remover a obstrução.
NOTA
Se ocorrerem obstruções de papel repetidamente
Verifique o status da máquina e do papel. Obstruções de papel que ocorrem repetidamente
Obstruções de papel dentro da unidade grampeadora de lombada (para Booklet Finisher-AC apenas)
Esta seção descreve como remover obstruções de papel dentro da tampa frontal. Siga as instruções no painel de controle para verificar onde o papel está preso e como removê-lo.
1
Abra a tampa frontal do finalizador.
2
Gire a alça na parte superior da unidade de grampeamento de lombada e puxe-o para fora.
Gire a alça cerca de 10 vezes.
3
Confira se há papel encravado.
1
Abra a guia transparente.
2
Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.
3
Feche a guia transparente.
4
Empurre com cuidado a unidade de grampeamento de lombada para dentro do finalizador.
5
Feche a tampa frontal do finalizador.
Quando o papel preso é liberado, a tela indicando o problema desaparece e a impressão é retomada automaticamente.
Se aparece uma tela indicando que o papel está preso em outro local, siga as instruções na tela para remover a obstrução.
Se aparece uma tela indicando que o papel está preso em outro local, siga as instruções na tela para remover a obstrução.
NOTA
Se ocorrerem obstruções de papel repetidamente
Verifique o status da máquina e do papel. Obstruções de papel que ocorrem repetidamente
