分页装订处理器-AG、鞍式分页装订处理器-AG、打孔单元 和裁边器-G
要装订纸张、折叠纸张和使用其他分页装订处理功能，请安装选配件 分页装订处理器-AG 或 鞍式分页装订处理器-AG。
通过将 打孔组件-BT 或者 打孔组件-BS 安装到分页装订器，还可使用打孔功能。
通过将 裁边器-G 安装到 鞍式分页装订处理器-AG，可修剪并整齐地对齐鞍式装订书本纸张的边缘。有关 裁边器-G 的详细信息，请参阅 裁边器-G。
通过将 打孔组件-BT 或者 打孔组件-BS 安装到分页装订器，还可使用打孔功能。
通过将 裁边器-G 安装到 鞍式分页装订处理器-AG，可修剪并整齐地对齐鞍式装订书本纸张的边缘。有关 裁边器-G 的详细信息，请参阅 裁边器-G。
可用的分页装订处理功能
安装 分页装订处理器-AG 或 鞍式分页装订处理器-AG 之后可使用的分页装订处理功能如下所示。
分页功能
分套
群组
偏移
装订功能
角订
双订
鞍式装订*1
裁边*2
折叠功能
鞍式折叠
打孔功能
打孔*3
*1仅在安装了 鞍式分页装订处理器-AG 时可用。
*2仅在安装了 裁边器-G 时可用。
*3仅在安装了 打孔单元 时可用。
使用分页装订处理时的注意事项
使用分套和分组功能时的注意事项
如果在托盘降下期间达到装纸限制，纸张将自动退出到可用的托盘中。如果所有可用的托盘已达到其装纸限制，则会暂停打印。当从托盘中取出退出的纸张时，打印将恢复。
使用装订功能时的注意事项
可装订的张数取决于纸张的类型和厚度。规格
如果机器无法装订纸张，请更换纸张或减少装订的张数。
如果机器无法装订纸张，请更换纸张或减少装订的张数。
请在装订好的纸张完全输出到托盘后取出，不要在装订过程中取出。
显示 [添加装订针到装订组件。] 时，请更换装订针盒并添加更多装订针。添加装订针（可选）
如果托盘达到其下限位置，将暂停打印。当从托盘中取出退出的纸张时，打印将恢复。
使用鞍式装订功能时的注意事项
折叠条件根据纸张类型和张数而有所差异。
部件名称及其功能
外部视图

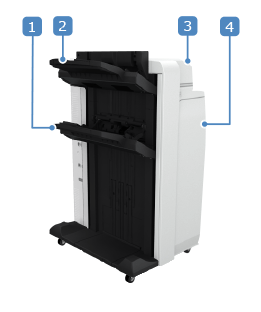

分页装订处理器-AG

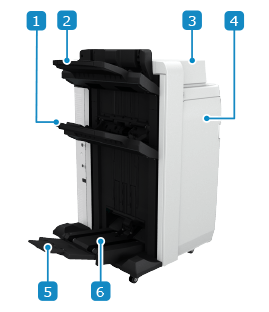

鞍式分页装订处理器-AG
输出托盘（托盘 B）输出打印和复印件的纸张。您可以设置使用托盘作为输出接收方的功能。输出目的地设置
* 如果 [大容量堆叠模式] 设置为 [打开]，则打印件优先输出到托盘 B，无论 [输出托盘设置] 设置为何。[大容量堆叠模式]（仅限于 8100 系列）
* 如果 [大容量堆叠模式] 设置为 [打开]，则打印件优先输出到托盘 B，无论 [输出托盘设置] 设置为何。[大容量堆叠模式]（仅限于 8100 系列）
输出托盘（托盘 A）输出打印和复印件的纸张。您可以设置使用托盘作为输出接收方的功能。输出目的地设置
* 如果 [大容量堆叠模式] 设置为 [打开]，则打印件优先输出到托盘 B，无论 [输出托盘设置] 设置为何。[大容量堆叠模式]（仅限于 8100 系列）
* 如果 [大容量堆叠模式] 设置为 [打开]，则打印件优先输出到托盘 B，无论 [输出托盘设置] 设置为何。[大容量堆叠模式]（仅限于 8100 系列）
顶盖板卡纸时打开此盖板。
前盖板发生卡纸或卡针以及添加装订针时打开此盖板。
安装了打孔单元 时，打开此盖板可清理打孔废屑。
安装了打孔单元 时，打开此盖板可清理打孔废屑。
辅助书本托盘书本托盘中可装入的复印件数量有限。
书本托盘输出鞍式装订书本纸张。
注释
输出托盘 A 和 B 分别通过各自的对齐导板对齐输出纸张。您可以调整这些导板的位置。
内部

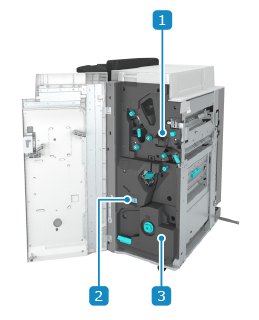

分页装订处理器-AG

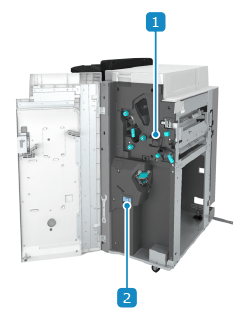

鞍式分页装订处理器-AG
打孔废屑托盘（安装了打孔单元 时）拉出以清理打孔废屑。
装订针废屑托盘拉出以清理装订针废屑。处理装订针废屑（选项）
鞍式装订处理器发生卡纸或卡针以及添加装订针时将其拉出。
规格
纸张尺寸、类型和单位重量 | 所有可通过机器的纸张*1 可用纸张 |
输出托盘容量（托盘 A）*2 | 无分页装订处理设置、分套、分组 高度 147.0 mm (5 3/4")（相当于 1,000 张） 信封 Kakugata 2：高度 130 mm (5 1/8") 或 300 张 除 Kakugata 2 外：高度 130 mm (5 1/8") 或 150 张 Z 形折叠（安装 折纸组件-K 时） A3、B4、11" x 17"：30 张 二等分折叠（安装 折纸组件-K 时） A4R、LTRR：50 张 长条形纸张（210.0 mm x 487.8 mm 至 330.2 mm x 1,300 mm（8 1/4" x 19 1/4" 至 13" x 51 1/4"）） 未连接 加长纸手送托盘-B、加长纸出纸辅助铁架-C 或 分页器加长纸出纸托盘-B 时 用手托住 安装 加长纸手送托盘-B 或 加长纸出纸辅助铁架-C 时（487.8 mm 至 762.0 mm（19 1/4" 至 30"）） 64 g/m² 至 79 g/m²（17 lb 证券纸至 21 lb 证券纸）：100 张 80 g/m² 至 150 g/m²（21.3 lb 证券纸至 39.9 lb 证券纸）：50 张 151 g/m² 至 300 g/m²（55.8 lb 封面至 110.9 lb 封面）：25 张 安装 分页器加长纸出纸托盘-B 时（487.8 mm 至 762.0 mm（19 1/4" 至 30"）） 64 g/m² 至 150 g/m²（17 lb 证券纸至 39.9 lb 证券纸）：300 张 151 g/m² 至 300 g/m²（55.8 lb 封面至 110.9 lb 封面）：150 张 安装 分页器加长纸出纸托盘-B 时（762.1 mm 至 1,300 mm（30 1/8" 至 51 1/4"）） 10 张 偏移 147.0 mm (5 3/4")（相当于 1,000 张） Z 形折叠（安装 折纸组件-K 时） A3、B4、11" x 17"：30 张 二等分折叠（安装 折纸组件-K 时） A4R、LTRR：50 张 |
输出托盘容量（托盘 B）*2 | 无分页装订处理设置、分套、分组 A4、B5、LTR、EXEC：高度 285 mm (11 1/4")（相当于 2,000 张）*3 上述以外的纸张：高度 147.0 mm (5 3/4")（相当于 1,000 张）*4 Z 形折叠（安装 折纸组件-K 时） A3、B4、11" x 17"：30 张 当 [大容量堆叠模式] 设置为 [打开] 时 A4、B5、LTR、EXEC：高度 490 mm (19 1/4")（相当于 4,000 张）*3*5 A4R、B5R、LTRR：高度 285 mm (11 1/4")（相当于 2,000 张）*3*5 A3、B4、11" x 17"、LGL：高度 216 mm (8 1/2")（相当于 1,500 张）*3*5*6 330 mm x 483 mm (13" x 19")、320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16")、305 mm x 457 mm (12" x 18")：高度 147 mm (5 3/4")（相当于 1,000 张）*3*6 偏移 与“无分页装订处理设置、分套、分组”相同 装订（角订、双订） A4、B5、LTR、EXEC、16K：200 份，总共 3,000 张，或高度 490 mm (19 1/4") A4R、B5R、LTRR、16KR：200 份，总共 2,000 张，或高度 285 mm (11 1/4") A3、B4、11" x 17"、LGL、8K：200 份，总共 1,500 张或高度 216 mm (8 1/2")*6 Z 形折叠（安装 折纸组件-K 时）：30 张 |
书本托盘容量 （仅限鞍式分页装订处理器-AG） | 通过传送带连续输送 |
可装订的张数*7 | 角订和双订（非覆膜纸） A4、B5、LTR、EXEC、16K 52 g/m² 至 80 g/m²（14 lb 证券纸至 21 lb 证券纸）：100 张 80.1 g/m² 至 81.4 g/m²（21.3 lb 证券纸至 21.7 lb 证券纸）：80 张 81.5 g/m² 至 105 g/m²（21.7 lb 证券纸至 27.9 lb 证券纸）：60 张 105.1 g/m² 至 200 g/m²（28 lb 证券纸至 74 lb 证券纸）：20 张 200 g/m² 以上（74 lb 封面纸）：仅用于封面和封底 A3、B4、A4R、B5R、LTRR、LGL、11" x 17"、8K、16KR 52 g/m² 至 81.4 g/m²（13.8 lb 证券纸至 21.7 lb 证券纸）：50 张 81.5 g/m² 至 105 g/m²（21.7 lb 证券纸至 27.9 lb 证券纸）：30 张 105.1 g/m² 至 200 g/m²（28 lb 证券纸至 74 lb 证券纸）：10 张 200 g/m² 以上（74 lb 封面纸）：仅用于封面和封底 角订和双订（覆膜纸） A4、B5、LTR、EXEC、16K 91 g/m² 至 105.9 g/m²（24.2 lb 证券纸至 27.9 lb 证券纸）：40 张 106.0 g/m² 至 150 g/m²（28.2 lb 证券纸至 39.9 lb 证券纸）：15 张 A3、B4、A4R、B5R、LTRR、LGL、11" x 17"、8K、16KR 91 g/m² 至 105.9 g/m²（24.2 lb 证券纸至 27.9 lb 证券纸）：30 张 106.0 g/m² 至 150 g/m²（28.2 lb 证券纸至 39.9 lb 证券纸）：10 张 |
打孔 （安装了打孔单元 时） | 打孔数量和纸张尺寸 安装了 打孔组件-BT 时： 两孔：A3、B4、A4、A4R、B5、B5R、A5、LTR、LTRR、LGL、11" x 17"、EXEC、自定义尺寸（182.0 mm x 182.0mm 至 297.0 mm x 432.0 mm（7 1/8" x 7 1/8" 至 11 3/4" x 17"））*8 四孔：A3、B4、A4、A4R、B5、B5R、A5、自定义尺寸（182.0 mm x 182.0mm 至 297.0 mm x 432.0 mm（7 1/8" x 7 1/8" 至 11 3/4" x 17"）） 安装了 打孔组件-BS 时： 两孔：A3、B4、A4、A4R、B5、B5R、A5、LTR、LTRR、LGL、11" x 17"、EXEC、自定义尺寸（182.0 mm x 182.0mm 至 297.0 mm x 432.0 mm（7 1/8" x 7 1/8" 至 11 3/4" x 17"））*8 三孔：LTR、11" x 17"、EXEC、自定义尺寸（240.0 mm x 182.0mm 至 297.0 mm x 432.0 mm（9 1/2" x 7 1/8" 至 11 3/4" x 17"）） 纸张单位重量 52 g/m² 至 300 g/m²（14 lb 证券纸至 110 lb 封面） |
鞍式装订和折叠 （仅限鞍式分页装订处理器-AG） | 纸张尺寸 A3、B4、A4R、330 mm × 483mm (13" x 19")、320 x 450 mm (12 5/8" x 17 11/16") (SRA3)、305 x 457 mm (12" x 18")、LTRR、LGL、11" x 17"、自定义尺寸（210 mm x 279.4 mm 至 330.2 mm x 487.7 mm（8 1/4" x 11" 至 13" x 19 1/4"）） 纸张单位重量 内容页单位重量：52 g/m² 至 220 g/m²（14 lb 证券纸至 80 lb 封面） 封面单位重量：64 g/m² 至 300 g/m²（17 lb 证券纸至 110.9 lb 封面）*9 可鞍式装订的张数（非覆膜纸并包括封面）*9 52 g/m² 至 80.0 g/m²（14 lb 证券纸至 21.3 lb 证券纸）：2 张至 25 张 81 g/m² 至 105 g/m²（21.5 lb 证券纸至 27.9 lb 证券纸）：2 张至 15 张 106 g/m² 至 209 g/m²（28.2 lb 证券纸至 77.3 lb 封面）：2 张至 5 张 210 g/m² 至 220 g/m²（77.7 lb 封面至 81.4 lb 封面）：2 张至 4 张 可鞍式装订的张数（覆膜纸并包括封面）*9 91 g/m² 至 128 g/m²（24.2 lb 证券纸至 34 lb 证券纸）：2 张至 10 张 129 g/m² 至 150 g/m²（34.3 lb 证券纸至 39.9 lb 证券纸）：2 张至 4 张 可鞍式折叠的张数 52 g/m² 至 209 g/m²（13.8 lb 证券纸至 77.3 lb 封面）：5 张 52 g/m² 至 300 g/m²（13.8 lb 证券纸至 110.9 lb 封面）：1 张 |
电源 | 220 V - 240 V AC，50/60 Hz，8 A |
最大功耗 | 500 W 或以下 |
尺寸 （宽 x 深 x 高） | 分页装订处理器-AG 800 mm x 792 mm x 1,239 mm (31 1/2" x 31 1/4" x 48 3/4")*10 扩展托盘展开时：890 mm x 792 mm x 1,239 mm (35" x 31 1/4" x 48 3/4")*10 鞍式分页装订处理器-AG 800 mm x 792 mm x 1,239 mm (31 1/2" x 31 1/4" x 48 3/4")*10 扩展托盘展开时：1,060 mm x 792 mm x 1,239 mm (41 3/4" x 31 1/2" x 42 1/2")*10 |
重量 | 分页装订处理器-AG 约 130 kg (286.6 lb) 鞍式分页装订处理器-AG 约 180 kg (396.8 lb) |
*1宽度小于 182.0 mm (7 1/8") 的纸张不能从托盘 B 输出。
*2使用 64 g/m² (17 lb 证券纸)、75 g/m²（20 lb 证券纸）或 80 g/m² (21 lb 证券纸)纸张时。在所有其他情况下，容量有所不同。
*3对于小于 64 g/m² (17 lb 证券纸) 的纸张，最多 1,000 张
*4对于小于 64 g/m² (17 lb 证券纸) 的纸张或长度为 420.1 mm (16 1/2") 或以上的纸张，最多 1,000 张
*5纸张堆叠在书本托盘中或安装了 裁边器-G 时例外
*6覆膜纸：147 mm （5 3/4”）（相当于 1,000 张）
*7安装了标准装订针盒时。根据纸张的类型和厚度，可装订的张数可能会减少。
*8宽度 182.0 mm 至 203.0 mm（7 1/8" 至 8"） 的纸张仅适用于长度 257.0 mm x 270.0 mm （10 1/8" x 10 5/8"） 的纸张。
*9封面所用纸张的厚度应与内页相同或更厚。
*10当可选设备安装到主机或其他可选设备时，横向将有 +5 mm (1/4") 的间隙。
