分页装订处理器-AQ、鞍式分页装订处理器-AQ、打孔单元 和内置裁切组件-A
要对纸张进行装订、折叠及使用其他整理功能，请安装可选的 分页装订处理器-AQ 或 鞍式分页装订处理器-AQ。
在装订处理器上安装 打孔组件-BZ 或 打孔组件-BY后，还可以使用打孔功能。
将 内置裁切组件-A 安装到 鞍式分页装订处理器-AQ上后，可以修整并整齐对齐骑马钉册子的纸张边缘。
在装订处理器上安装 打孔组件-BZ 或 打孔组件-BY后，还可以使用打孔功能。
将 内置裁切组件-A 安装到 鞍式分页装订处理器-AQ上后，可以修整并整齐对齐骑马钉册子的纸张边缘。
可用的分页装订处理功能
安装 分页装订处理器-AQ 或 鞍式分页装订处理器-AQ 之后可使用的分页装订处理功能如下所示。
分页功能
分套
群组
偏移
装订功能
角订
双订
鞍式装订*1
裁边*1*2
折叠功能
鞍式折叠*1
打孔功能
打孔*3
*1仅在安装了 鞍式分页装订处理器-AQ 时可用。
*2仅在安装了 内置裁切组件-A 时可用。
*3仅在安装了 打孔单元 时可用。
使用分页装订处理时的注意事项
使用分套和分组功能时的注意事项
如果在托盘降下期间达到装纸限制，纸张将自动退出到可用的托盘中。如果所有可用的托盘已达到其装纸限制，则会暂停打印。当从托盘中取出退出的纸张时，打印将恢复。
使用装订功能时的注意事项
可装订的张数取决于纸张的类型和厚度。规格
如果机器无法装订纸张，请更换纸张或减少装订的张数。
如果机器无法装订纸张，请更换纸张或减少装订的张数。
请在装订好的纸张完全输出到托盘后取出，不要在装订过程中取出。
显示 [添加装订针到装订组件。] 时，请更换装订针盒并添加更多装订针。添加装订针（可选）
如果托盘达到其下限位置，将暂停打印。当从托盘中取出退出的纸张时，打印将恢复。
使用鞍式装订功能时的注意事项
折叠条件根据纸张类型和张数而有所差异。
部件名称及其功能

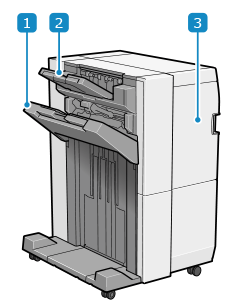

外部视图
分页装订处理器-AQ
鞍式分页装订处理器-AQ
输出托盘（托盘 B）输出打印和复印件的纸张。您可以设置使用托盘作为输出接收方的功能。输出目的地设置
* 如果 [大容量堆叠模式] 设置为 [打开]，则打印件优先输出到托盘 B，无论 [输出托盘设置] 设置为何。[大容量堆叠模式]（仅限于 8100 系列）
* 如果 [大容量堆叠模式] 设置为 [打开]，则打印件优先输出到托盘 B，无论 [输出托盘设置] 设置为何。[大容量堆叠模式]（仅限于 8100 系列）
输出托盘（托盘 A）输出打印和复印件的纸张。您可以设置使用托盘作为输出接收方的功能。输出目的地设置
* 如果 [大容量堆叠模式] 设置为 [打开]，则打印件优先输出到托盘 B，无论 [输出托盘设置] 设置为何。[大容量堆叠模式]（仅限于 8100 系列）
* 如果 [大容量堆叠模式] 设置为 [打开]，则打印件优先输出到托盘 B，无论 [输出托盘设置] 设置为何。[大容量堆叠模式]（仅限于 8100 系列）
前盖板发生卡纸或卡针以及添加装订针时打开此盖板。
安装了打孔单元 时，打开此盖板可清理打孔废屑。
安装了打孔单元 时，打开此盖板可清理打孔废屑。
书本托盘输出鞍式装订书本纸张。

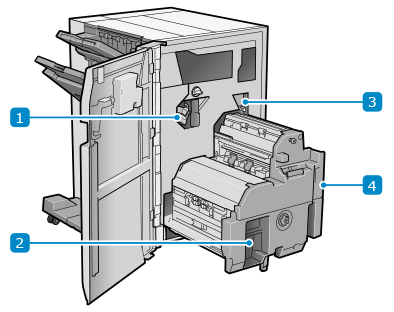

内部
分页装订处理器-AQ
鞍式分页装订处理器-AQ
装订针废屑托盘拉出以清理装订针废屑。处理装订针废屑（选项）
裁剪废纸托盘（安装了内置裁切组件-A 时）拉出以清理裁剪废纸。处理裁剪废纸（选项）
打孔废屑托盘（安装了打孔单元 时）拉出以清理打孔废屑。
鞍式装订处理器发生卡纸或卡针以及添加装订针时将其拉出。
规格
纸张尺寸、类型和单位重量 | 所有可通过机器的纸张*1 可用纸张 |
输出托盘容量（托盘 A）*2 | 无分页装订处理设置、分套、分组 A4、B5、A5、A5R、A6R、LTR、STMTR、EXEC、16K：高度 47 mm (1 7/8") （相当于 250 张） A3、B4、A4R、B5R、330 mm x 483 mm（13" x 19"）、320 mm x 450 mm（SRA3）（12 5/8" x 17 11/16"）、305 mm x 457 mm（12" x 18"）、LTRR、LGL、11" x 17"、8K、16KR：高度 47 mm（1 7/8"）（相当于 125 张） 信封：30张 Z 形折叠（安装 折纸组件-K 时） A3、B4、A4R、LTRR、LGL、11" x 17"：30 张 二等分折叠（安装 折纸组件-K 时） A4R、LTRR：30 张 |
输出托盘容量（托盘 B）*2 | 无分页装订处理设置、分套、分组 A4、B5、LTR、EXEC、16K：高度 285 mm (11 1/4")（相当于 2,000 张） A5、A5R、STMTR：高度 216 mm（8 1/2"）（相当于 1,500 张） A3、B4、A4R、B5R、A6R、330 mm x 483 mm（13" x 19"）、320 mm x 450 mm（SRA3）（12 5/8" x 17 11/16"）、305 mm x 457 mm（12" x 18"）、LTRR、LGL、11" x 17"、8K、16KR：高度 147 mm（5 3/4"）（相当于 1,000 张） 信封 Kakugata 2：300 张 除 Kakugata 2 以外：150 张 Z 形折叠（安装 折纸组件-K 时） A3、B4、11" x 17"：30 张 A4R、LTRR、LGL：15 张 二等分折叠（安装 折纸组件-K 时） A4R、LTRR：50 张 长条形纸张（210.0 mm x 487.8 mm 至 330.2 mm x 1,300 mm（8 1/4" x 19 1/4" 至 13" x 51 1/4"）） 当未安装 加长纸手送托盘-B 和 加长纸出纸辅助铁架-C 或使用长度为 762 mm（30"）或更长的纸张时 用手托住 安装 加长纸手送托盘-B 或 加长纸出纸辅助铁架-C 时（487.8 mm 至 762.0 mm（19 1/4" 至 30"）） 52 g/m² 至 150 g/m²（14 lb 证券纸至 39.9 lb 证券纸）：100 张 151 g/m² 至 300 g/m²（55.8 lb 封面至 110.9 lb 封面）：50 张 当 [大容量堆叠模式] 设置为 [打开] 时 A4、A5、A5R、B5、LTR、STMTR、EXEC、16K：高度 490 mm (19 1/4")（相当于 4,000 张）*3*4 A4R、B5R、LTRR、16KR：高度 285 mm (11 1/4")（相当于 2,000 张） A3、B4、330 mm x 483 mm（13" x 19"）、320 mm x 450 mm（SRA3）（12 5/8" x 17 11/16"）、305 mm x 457 mm（12" x 18"）、LGL、11" x 17"、8K：216 mm（8 1/2"）（相当于 1,500 张） A6R：高度 147 mm (5 3/4")（相当于 1,000 张） 偏移 与“无分页装订处理设置、分套、分组”相同 *5 装订（角订、双订） A4、B5、LTR、EXEC、16K：200 份，总共 3,000 张，或高度 490 mm (19 1/4") A4R、B5R、LTRR、16KR：200 份，总共 2,000 张，或高度 285 mm (11 1/4") A3、B4、330 mm x 483 mm（13" x 19"）、320 mm x 450 mm（SRA3）（12 5/8" x 17 11/16"）、305 mm x 457 mm（12" x 18"）、LGL、11" x 17"、8K：200 份、总共 1,500 张、或高度 216 mm（8 1/2"）*6 |
书本托盘容量 （仅适用于鞍式分页装订处理器-AQ） | 60 g/m² 至 81.4 g/m²（16 lb 证券纸至 21.7 lb 证券纸）纸张 装订 11 至 15 张：10 份 装订 16 至 20 张：5 份 60 g/m² 至 105 g/m²（16 lb 证券纸至 28 lb 证券纸）纸张 装订 2 至 5 张：25 份 装订 6 至 10 张：15 份 106 g/m² 至 220 g/m²（29 lb 证券纸至 80 lb 封面）纸张 装订 2 至 5 张：3 份 |
可装订的张数 | 角订和双订（非覆膜纸） A4、B5、LTR、EXEC、16K 52 g/m² 至 90 g/m²（14 lb 证券纸至 24 lb 证券纸）：100 张 90.1 g/m² 至 128 g/m²（24 lb 证券纸至 34 lb 证券纸）：60 张 128.1 g/m² 至 150 g/m²（34.1 lb 证券纸至 39.9 lb 证券纸）：50 张 150.1 g/m² 至 180 g/m²（55.5 lb 至 66 lb 封面）：40 张 180.1 g/m² 至 220 g/m²（66.6 lb 封面至 80 lb 封面）：30 张 220.1 g/m² 至 256 g/m²（81.4 lb 封面至 94.7 lb 封面）：25 张 256.1 g/m² 至 300 g/m²（94.7 lb 封面至 110 lb 封面）：15 张 A4R、B5R、LTR、16KR 52 g/m² 至 90 g/m²（14 lb 证券纸至 24 lb 证券纸）：65 张 90.1 g/m² 至 128 g/m²（24 lb 证券纸至 34 lb 证券纸）：60 张 128.1 g/m² 至 150 g/m²（34.1 lb 证券纸至 39.9 lb 证券纸）：50 张 150.1 g/m² 至 180 g/m²（55.5 lb 至 66 lb 封面）：40 张 180.1 g/m² 至 220 g/m²（66.6 lb 封面至 80 lb 封面）：30 张 220.1 g/m² 至 256 g/m²（81.4 lb 封面至 94.7 lb 封面）：25 张 256.1 g/m² 至 300 g/m²（94.7 lb 封面至 110 lb 封面）：15 张 A3、B4、LGL、11" x 17"、8K 52 g/m² 至 90 g/m²（14 lb 证券纸至 24 lb 证券纸）：65 张 90.1 g/m² 至 128 g/m²（24 lb 证券纸至 34 lb 证券纸）：50 张 128.1 g/m² 至 150 g/m²（34.1 lb 证券纸至 39.9 lb 证券纸）：40 张 150.1 g/m² 至 180 g/m²（55.5 lb 至 66 lb 封面）：30 张 180.1 g/m² 至 220 g/m²（66.6 lb 封面至 80 lb 封面）：25 张 220.1 g/m² 至 256 g/m²（81.4 lb 封面至 94.7 lb 封面）：20 张 256.1 g/m² 至 300 g/m²（94.7 lb 封面至 110 lb 封面）：10 张 330 mm x 483 mm（13" x 19"）、320 mm x 450 mm（SRA3）（12 5/8" x 17 11/16"）、305 mm x 457 mm（12" x 18"） 52 g/m² 至 90 g/m²（14 lb 证券纸至 24 lb 证券纸）：65 张 90.1 g/m² 至 128 g/m²（24 lb 证券纸至 34 lb 证券纸）：35 张 128.1 g/m² 至 150 g/m²（34.1 lb 证券纸至 39.9 lb 证券纸）：25 张 150.1 g/m² 至 220 g/m²（55.5 lb 封面至 80 lb 封面）：20 张 220.1 g/m² 至 256 g/m²（81.4 lb 封面至 94.7 lb 封面）：15 张 256.1 g/m² 至 300 g/m²（94.7 lb 封面至 110 lb 封面）：10 张 角订和双订（覆膜纸） A4、A4R、B5、B5R、LTR、LTRR、EXEC、16K、16KR 106 g/m² 至 128 g/m²（29 lb 证券纸至 34 lb 证券纸）：35 张 128.1 g/m² 至 150 g/m²（34 lb 证券纸至 40 lb 证券纸）：20 张 A3、B4、LGL、11" x 17"、8K 106 g/m² 至 128 g/m²（29 lb 证券纸至 34 lb 证券纸）：30 张 128.1 g/m² 至 150 g/m²（34 lb 证券纸至 40 lb 证券纸）：20 张 330 mm x 483 mm（13" x 19"）、320 mm x 450 mm（SRA3）（12 5/8" x 17 11/16"）、305 mm x 457 mm（12" x 18"） 106 g/m² 至 150 g/m²（29 lb 证券纸至 40 lb 证券纸）：15 张 |
打孔 （安装了打孔单元 时） | 打孔数量和纸张尺寸 安装了 打孔组件-BZ 时： 二孔：A3、B4、A4、A4R、B5、B5R、A5 *7、LTR、LTRR、LGL、11" x 17"、EXEC、8K、16K、16KR 四孔：A3、B4、A4、B5、LTR、11" x 17"、EXEC、8K、16K 安装了 打孔组件-BY 时： 二孔：A3、B4、A4、A4R、B5、B5R、A5 *7、LTR、LTRR、LGL、11" x 17"、EXEC、8K、16K、16KR 三孔：A3、B4、A4、B5、LTR、11" x 17"、EXEC、8K、16K 纸张单位重量 52 g/m² 至 300 g/m²（14 lb 证券纸至 110 lb 封面） |
鞍式装订和折叠 （仅适用于鞍式分页装订处理器-AQ） | 纸张尺寸 A3、B4、A4R、330 mm × 483mm (13" x 19")、320 x 450 mm (12 5/8" x 17 11/16") (SRA3)、305 x 457 mm (12" x 18")、LTRR、LGL、11" x 17"、自定义尺寸（210 mm x 279.4 mm 至 330.2 mm x 487.7 mm（8 1/4" x 11" 至 13" x 19 1/4"）） 纸张单位重量 内容页单位重量：60 g/m² 至 220 g/m²（16 lb 证券纸至 80 lb 封面） 封面单位重量：60 g/m² 至 300 g/m²（16 lb 证券纸至 110.9 lb 封面） 可鞍式装订的张数（非覆膜纸） 60 g/m² 至 81.4 g/m² （16 lb 证券纸至 21.7 lb 证券纸）：20 张 81.5 g/m² 至 105 g/m²（21.7 lb 证券纸至 27.9 lb 证券纸）：10 张 106 g/m² 到 220 g/m² （28.2 lb 证券纸至 81.4 lb 封面）：5 张 可鞍式折叠的张数（覆膜纸） 106 g/m² 至 150 g/m²（28.2 lb 证券纸至 39.9 lb 证券纸）：5 张 可鞍式折叠的张数 60 g/m² 至 105 g/m²（16 lb 证券纸至 27.9 lb 证券纸）：5 张 106 g/m² 至 220 g/m²（28.2 lb 证券纸至 81.4 lb 封面）：3 张 221 g/m² 至 256 g/m² （82 lb 封面至 95 lb 封面）：1 张 |
电源 | 分页装订处理器-AQ 100 V - 240 V AC，50/60 Hz，2.9 A 鞍式分页装订处理器-AQ 100 V - 240 V AC，50/60 Hz，3.2 A |
最大功耗 | 分页装订处理器-AQ 386 W（含打孔组件） 鞍式分页装订处理器-AQ 418 W（含打孔组件 和 内置裁切组件-A） |
尺寸 （宽 x 深 x 高） | 分页装订处理器-AQ 700 mm x 799 mm x 1,041 mm (27 5/8" x 31 1/2" x 41")*8 扩展托盘展开时：874 mm x 799 mm x 1,129 mm（34 3/8" x 31 1/2" x 44 1/2"）*8 鞍式分页装订处理器-AQ 882 mm x 799 mm x 1,041 mm (34 3/4" x 31 1/2" x 41")*8 扩展托盘展开时：1,063 mm x 799 mm x 1,129 mm（41 7/8" x 31 1/2" x 44 1/2"）*8 |
重量 | 分页装订处理器-AQ 约 78 kg (172.0 lb) 鞍式分页装订处理器-AQ 约 131 kg (288.8 lb) |
*1基重为 63 g/m²（16 lb 证券纸）或以下的薄纸和基重为 105 g/m²（28 lb 证券纸）或以下的涂布纸不能从 A 托盘输出。
*2使用 64 g/m² (17 lb 证券纸)、75 g/m²（20 lb 证券纸）或 80 g/m² (21 lb 证券纸)纸张时。在所有其他情况下，容量有所不同。
*3A5、A5R 或 STMTR 的 64 g/m² (17 lb 证券纸) 以下：216 mm（8 1/2"）（相当于 1,500 张）
*481 g/m²（21.5 lb 证券纸）或以上的 A4、A5、A5R、B5、LTR、EXEC 或 16K 纸张多达 3,000 张
*5不包括不支持偏移设置的纸张尺寸和信封。
*652 g/m² 至 63 g/m² （13.8 lb 证券纸至 16.8 lb 封面）的 330 mm x 483 mm（13" x 19"）、320 mm x 450 mm（SRA3）（12 5/8" x 17 11/16"）、305 mm x 457 mm（12" x 18"）：50 份、总共 1,500 张、或高度 216 mm（8 1/2"）
*7仅在安装 鞍式分页装订处理器-AQ 时有效。
*8当可选设备安装到主机或其他可选设备时，横向将有 +5 mm (1/4") 的间隙。
