Multi-drawer Paper Deck-E(옵션)에 용지 적재

Multi-drawer Paper Deck-E에 적재할 수 있는 용지 크기는 다음을 참조하십시오. 크기가 다른 용지(이용 가능한 크기 외)를 적재하면 오작동이 야기될 수 있습니다.
사용 가능한 용지

봉투를 적재할 때는 방향과 어느 면이 위로 향하는지에 주의하십시오. 봉투 적재 방향(Multi-drawer Paper Deck-E)(옵션)
로고가 있는 용지를 사용하는 경우 적재된 용지의 방향과 어느 면지 위로 향하는지에 주의하십시오. 로고가 있는 용지를 적재하는 방향

Multi-drawer Paper Deck-E에 용지 적재

Multi-drawer Paper Deck-E용 용지 크기 변경

Multi-drawer Paper Deck-E에 용지 적재

페이퍼 데크 내부의 리프터는 자동으로 상승하고 하강합니다. 용지를 적재할 때 손가락이 끼이지 않도록 주의하십시오. 부상으로 이어질 수 있습니다.

중요

스테이플을 설정한 상태에서 인쇄하는 중 용지가 떨어져 인쇄가 멈춘 경우, 스테이플 작업을 대기 중인 출력 시트를 제거하지 마십시오(용지 걸림을 제거하고 나면 인쇄와 스테이플링 작업이 재개됩니다).

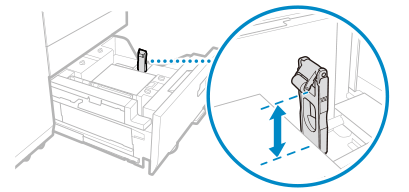

리프터를 올려야 하는 경우(예: 페이퍼 데크 안에 물건을 떨어뜨린 경우), 리프터를 50mm(2”) 이상 올리거나 대각선 방향으로 올리지 마십시오. 오작동이 야기되거나 기기가 손상될 수 있습니다.

전원이 켜진 상태에서 페이퍼 데크 내부의 리프터를 올리지 마십시오. 오작동이 야기되거나 기기가 손상될 수 있습니다. 리프터를 올려야 하는 경우(예: 물건을 떨어뜨린 경우), 페이퍼 데크가 열려 있는 상태에서 주전원을 끄십시오. 기기 끄기

용지 분리 팬은 Multi-drawer Paper Deck-E 내부에 장착됩니다. 용지 클립이나 기타 이물질을 블로어 포트에 삽입하지 마십시오.

참고

Multi-drawer Paper Deck-E에 적재되는 용지를 보통용지에서 코트지로 변경하면 용지를 부채질하는 따뜻한 공기의 온도를 조절해야 해서 잠시 기다려야 할 수 있습니다.

용지 데크를 사용자 쪽으로 끝까지 당깁니다.

내부의 리프터가 자동으로 용지 보충 위치로 내려갑니다.

사용 조건에 따라, 버튼을 누른 후 페이퍼 데크가 열리기까지 시간이 걸릴 수 있습니다.

용지를 펼쳤다가 모아서 정돈하고 가장자리를 정렬합니다.

용지의 네 가장자리를 작은 묶음으로 펼쳤다가 모아서 정돈하고, 용지를 평평한 표면에 몇 번 두드려서 가장자리를 정렬합니다.

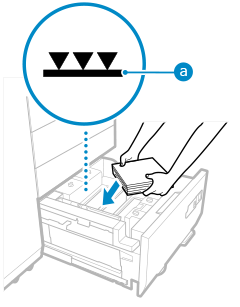

인쇄면이 위로 향하게 하여 용지를 적재합니다.

용지 가장자리가 페이퍼 데크 좌측에 닿게 용지를 적재합니다.

적재한 용지가 적재 제한선(

)을 초과하지 않는지 확인합니다. 용지가 적재 제한선을 초과하는 경우 잘못 급지되거나 용지가 걸릴 수 있습니다.

용지를 적재할 때 용지 더미 높이가 20mm(3/4”)를 초과하지 않아야 합니다. 용지 더미 높이가 20mm(3/4”)를 넘어서면 용지 더미의 가장자리가 말리거나 주름이 생길 수 있으며 인쇄 품질이 저하될 수 있습니다.

인덱스지를 적재하는 경우

탭이 급지 방향의 반대쪽에 오도록 하여 올바른 탭 순서로 적재합니다.

페이퍼 데크를 기기 안으로 끝까지 밀어 넣습니다.

내부 리프터가 자동으로 상승합니다.

페이퍼 데크를 닫을 때 손가락이 끼지 않도록 주의하십시오. 다칠 수 있습니다.

중요

아래에 설명된 경우에는 사용할 용지에 따라 측면 가이드 플레이트를 배치합니다. Multi-drawer Paper Deck-E용 용지 크기 변경

페이퍼 데크에 용지를 처음 적재하는 경우

적재된 용지의 크기가 측면 가이드 플레이트의 위치와 다르고 용지가 구부러졌거나 가장자리에 틈이 있는 경우

페이퍼 데크에 용지를 적재할 때 후면 가장자리 지지대에 강한 충격을 주지 마십시오. 오작동이 야기되거나 기기가 손상될 수 있습니다.

페이퍼 데크에 용지를 적재할 때 급지 롤러에 강한 충격을 주지 마십시오. 오작동이 야기되거나 기기가 손상될 수 있습니다.

페이퍼 데크를 열거나 닫을 때 페이퍼 데크에 강한 충격을 주지 마십시오. 오작동, 기기 손상 또는 이미지 불일치 문제가 야기될 수 있습니다.

용지 더미 옆에 있는 페이퍼 데크 유닛의 빈 부분에 용지나 기타 물품을 놓지 마십시오. 오작동이 야기되거나 기기가 손상될 수 있습니다.

용지 적재 영역에 용지 이외의 어떤 것도 넣지 마십시오. 오작동이 야기될 수 있습니다.

참고

페이퍼 데크에 용지를 적재할 때는 용지 크기 설정이 적재되는 용지의 크기와 같아야 합니다.

후면 가장자리 지지대의 롤러 아래에 용지를 적재합니다.

용지의 패키지에 용지의 어느 면으로 넣어야 하는지 지침이 있는 경우 그 지침을 따르십시오.

인쇄 중에 문제가 발생하는 경우 용지를 뒤집어 다시 적재하면 문제가 해결될 수 있습니다. 그러나 엠보스지, 단면 코트지, 앞면과 뒷면이 다르게 인쇄된 용지는 뒤집을 수 없습니다. 이런 용지는 새 용지로 교체하십시오.

급지 롤러가 내려가 있으면 페이퍼 데크를 한 번 닫았다가 다시 엽니다.

용지를 스택부에 제대로 적재했는지 확인하십시오. 용지가 올바르게 적재되지 않았거나 스택부에 용지가 남아있으면 용지가 접히거나 용지걸림이 발생할 수 있습니다.

Multi-drawer Paper Deck-E용 용지 크기 변경

원하는 용지 크기를 등록합니다. 페이퍼 데크와 용지 카세트의 용지 크기 및 종류 설정

용지 크기가 자동으로 감지됩니다.

* 감지된 용지 크기가 적재된 용지와 일치하지 않는 경우 용지가 올바르게 적재되지 않을 수 있습니다. 용지를 다시 적재하십시오.

용지 데크를 사용자 쪽으로 끝까지 당깁니다.

내부의 리프터가 자동으로 용지 보충 위치로 내려갑니다.

사용 조건에 따라, 버튼을 누른 후 페이퍼 데크가 열리기까지 시간이 걸릴 수 있습니다.

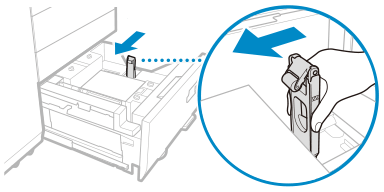

레버를 잡고 적재할 용지가 걸리지 않을 때까지 후면 가장자리 지지대를 밉니다.

적재된 용지를 모두 제거합니다.

측면 가이드 플레이트에 있는 잠금 탭(4개 위치)을 풉니다.

레버를 잡고 바깥쪽 가이드 플레이트와 안쪽 가이드 플레이트를 세팅할 용지가 걸리지 않을 때까지 밉니다.

원하는 크기의 용지를 인쇄면이 위로 향하게 적재합니다.

용지를 적재하기 전에 일단 페이퍼 데크를 닫고 내부 리프터를 중간 위치로 올립니다. 내부 리프터가 너무 많이 낮춰져 있고 용지가 용지 가이드와 접촉하고 있지 않을 때 용지 정렬을 수행하면 측면 가이드 플레이트가 좁아져서 용지걸림이 야기되고 급지가 이루어지지 않습니다.

용지 더미를 약 10mm(3/8") 높이로 적재합니다.

용지 더미의 가장자리가 페이퍼 데크 좌측에 닿게 용지 더미를 적재합니다.

인덱스지를 적재하는 경우

탭이 급지 방향의 반대쪽에 오도록 하여 올바른 탭 순서로 적재합니다.

레버를 잡고 바깥쪽 가이드 플레이트와 안쪽 가이드 플레이트를 밀어서 원하는 용지 크기에 맞게 정렬합니다.

측면 가이드 플레이트에 있는 잠금 탭(4개 위치)을 조입니다.

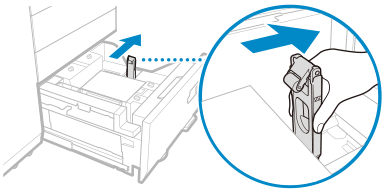

레버를 잡고 후면 가장자리 지지대를 밀어서 적재된 용지의 크기 표시자에 맞추어 정렬합니다.

남은 모든 용지를 인쇄면이 위로 향하게 하여 적재합니다.

적재한 용지가 적재 제한선(

)을 초과하지 않는지 확인합니다. 용지가 적재 제한선을 초과하는 경우 잘못 급지되거나 용지가 걸릴 수 있습니다.

페이퍼 데크를 딸깍 소리가 날 때까지 기기 안으로 끝까지 밀어 넣습니다.

내부 리프터가 자동으로 상승합니다.

미디어 시트에서 용지 크기를 변경한 후 미디어 플레이트에 삽입합니다.

미디어 시트를 미디어 플레이트에서 잡아당겨 꺼냅니다.

새로운 용지 크기에 맞는 용지 크기 라벨을 미디어 시트에 붙입니다.

미디어 시트를 미디어 플레이트에 삽입합니다.

중요
