Staple Finisher-AG, Booklet Finisher-AG, 펀처 유닛 및 Booklet Trimmer-G
용지를 스테이플로 묶고, 용지를 접고, 기타 마무리 기능을 사용하려면 Staple Finisher-AG 또는 Booklet Finisher-AG 옵션을 설치합니다.
Puncher Unit-BT나 Puncher Unit-BS를 피니셔에 설치하면 펀치 기능도 사용할 수 있습니다.
Booklet Trimmer-G를 Booklet Finisher-AG에 연결하면 중철 제본 용지의 가장자리를 재단하고 깔끔하게 정렬할 수 있습니다. Booklet Trimmer-G에 관한 자세한 내용은 Booklet Trimmer-G 설명서를 참조하십시오.
Puncher Unit-BT나 Puncher Unit-BS를 피니셔에 설치하면 펀치 기능도 사용할 수 있습니다.
Booklet Trimmer-G를 Booklet Finisher-AG에 연결하면 중철 제본 용지의 가장자리를 재단하고 깔끔하게 정렬할 수 있습니다. Booklet Trimmer-G에 관한 자세한 내용은 Booklet Trimmer-G 설명서를 참조하십시오.
사용 가능한 마무리 기능
Staple Finisher-AG 또는 Booklet Finisher-AG가 설치된 경우에 사용할 수 있는 마무리 기능은 아래와 같습니다.
정렬 기능
소트
그룹
오프셋
스테이플링 기능
코너
더블
중철*1
재단*2
접기 기능
중철 접기
펀치 기능
홀 펀치*3
*1Booklet Finisher-AG이 설치된 경우에만 사용할 수 있습니다.
*2Booklet Trimmer-G가 설치된 경우에만 사용할 수 있습니다.
*3펀처 유닛이 설치된 경우에만 사용할 수 있습니다.
마무리 기능 사용 시 주의사항
소트 및 그룹 사용 시 주의사항
트레이가 내려가는 동안 적재 한계에 도달하면 가용 트레이로 용지가 자동으로 배출됩니다. 모든 가용 트레이가 그 적재 한계에 도달하면 인쇄가 일시 중지됩니다. 배출된 용지를 트레이에서 제거하면 인쇄가 재개됩니다.
스테이플 사용 시 주의사항
스테이플로 묶을 수 있는 매수는 용지 종류와 두께에 따라 다릅니다. 사양
기기에서 용지가 스테이플로 묶이지 않는 경우에는 용지를 교체하거나 스테이플로 묶을 매수를 줄입니다.
기기에서 용지가 스테이플로 묶이지 않는 경우에는 용지를 교체하거나 스테이플로 묶을 매수를 줄입니다.
스테이플로 묶이는 도중에 용지를 제거하지 말고 트레이로 완전히 출력된 후에 제거하십시오.
[스테이플러에 스테이플을 보급해 주십시오.]가 나타나면 스테이플 케이스를 교체하고 스테이플을 더 추가합니다. 스테이플 추가(옵션)
트레이가 그 하한 위치에 도달하면 인쇄가 일시 정지됩니다. 배출된 용지를 트레이에서 제거하면 인쇄가 재개됩니다.
중철 사용 시 주의사항
접기 조건은 용지 종류와 매수에 따라 다릅니다.
부품의 이름과 기능

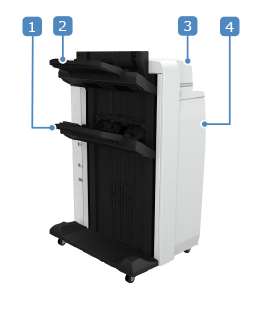

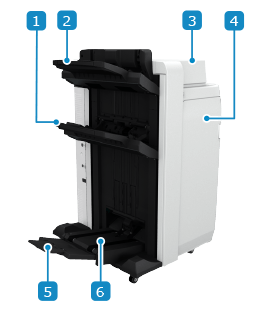

외관
Staple Finisher-AG
Booklet Finisher-AG
배지 트레이(트레이 B)인쇄한 용지와 복사한 용지를 출력합니다. 트레이를 배지부로 사용할 기능을 설정할 수 있습니다. 배지부 설정
* [대량 적재 모드]를 [설정]으로 설정하면 [배지 트레이 설정]의 설정과 관계없이 인쇄물이 우선적으로 트레이 B로 출력됩니다. [대량 적재 모드](8100 시리즈만 해당)
* [대량 적재 모드]를 [설정]으로 설정하면 [배지 트레이 설정]의 설정과 관계없이 인쇄물이 우선적으로 트레이 B로 출력됩니다. [대량 적재 모드](8100 시리즈만 해당)
배지 트레이(트레이 A)인쇄한 용지와 복사한 용지를 출력합니다. 트레이를 배지부로 사용할 기능을 설정할 수 있습니다. 배지부 설정
* [대량 적재 모드]를 [설정]으로 설정하면 [배지 트레이 설정]의 설정과 관계없이 인쇄물이 우선적으로 트레이 B로 출력됩니다. [대량 적재 모드](8100 시리즈만 해당)
* [대량 적재 모드]를 [설정]으로 설정하면 [배지 트레이 설정]의 설정과 관계없이 인쇄물이 우선적으로 트레이 B로 출력됩니다. [대량 적재 모드](8100 시리즈만 해당)
상단 커버용지걸림이 발생하면 열립니다.
앞면 커버용지 또는 스테이플 걸림이 발생할 때와 스테이플을 추가할 때 이것을 엽니다.
펀처 유닛가 설치되어 있는 경우 이것을 열어 펀치 폐물을 폐기합니다.
펀처 유닛가 설치되어 있는 경우 이것을 열어 펀치 폐물을 폐기합니다.
보조 제본 트레이제본 트레이에 적재할 수 있는 복사 부수에 제한이 있습니다.
제본 트레이중철 제본 용지를 출력합니다.
참고
배지 트레이 A와 B는 정렬 가이드 2개로 출력 용지를 정렬합니다. 사용자가 정렬 가이드의 위치를 조정할 수 있습니다.

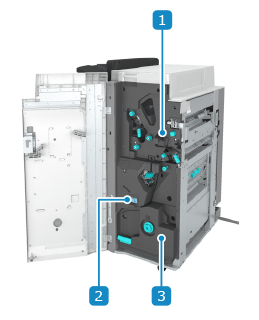

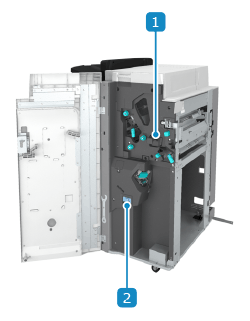

내부
Staple Finisher-AG
Booklet Finisher-AG
펀치 폐물 트레이(펀처 유닛가 설치된 경우)잡아 당겨 펀치 폐물을 폐기합니다.
스테이플 폐물 트레이스테이플 폐물을 버리려면 당겨 뺍니다. 스테이플 폐물 폐기(옵션)
중철 유닛용지 또는 스테이플이 걸렸을 때와 스테이플을 추가할 때 이것을 당겨 빼냅니다.
사양
용지 크기, 종류 및 평량 | 기기를 통과할 수 있는 모든 용지*1 사용 가능한 용지 |
배지 트레이 용량(트레이 A)*2 | 마무리 설정, 소트, 그룹 없음 높이 147.0mm(5 3/4")(1,000매 상당) 봉투 Kakugata 2: 높이 130mm(5 1/8") 또는 300매 Kakugata 2를 제외한 기타 용지: 높이 130mm(5 1/8") 또는 150매 Z접기(Paper Folding Unit-K가 연결된 경우) A3, B4, 11" x 17": 30매 절반접기(Paper Folding Unit-K가 연결된 경우) A4R, LTRR: 50매 긴 시트 용지(210.0mm x 487.8mm ~ 330.2mm x 1,300mm(8 1/4" x 19 1/4" ~ 13" x 51 1/4")) Long Sheet Tray-C나 Finisher Long Sheet Catch Tray-B가 연결되지 않은 경우 손으로 지지 Long Sheet Tray-C가 연결된 경우(487.8mm ~ 762.0mm(19 1/4" ~ 30")) 64g/m² ~ 79g/m²(17 lb 본드지 ~ 21 lb 본드지): 100매 80g/m² ~ 150g/m²(21.3 lb 본드지 ~ 39.9 lb 본드지): 50매 151g/m² ~ 300g/m²(55.8 lb 표지 ~ 110.9 lb 표지): 25매 Finisher Long Sheet Catch Tray-B가 연결된 경우(487.8mm ~ 762.0mm(19 1/4" ~ 30")) 64g/m² ~ 150g/m²(17 lb 본드지 ~ 39.9 lb 본드지): 300매 151g/m² ~ 300g/m²(55.8 lb 표지 ~ 110.9 lb 표지): 150매 Finisher Long Sheet Catch Tray-B가 연결된 경우(762.1mm ~ 1,300mm(30 1/8" ~ 51 1/4")) 10매 오프셋 147.0mm(5 3/4")(1,000매 상당) Z접기(Paper Folding Unit-K가 연결된 경우) A3, B4, 11" x 17": 30매 절반접기(Paper Folding Unit-K가 연결된 경우) A4R, LTRR: 50매 |
배지 트레이 용량(트레이 B)*2 | 마무리 설정, 소트, 그룹 없음 A4, B5, LTR, EXEC: 높이 285mm(11 1/4")(2,000매 상당)*3 위 용지를 제외한 기타 용지: 높이 147.0mm(5 3/4")(1,000매 상당)*4 Z접기(Paper Folding Unit-K가 연결된 경우) A3, B4, 11" x 17": 30매 [대량 적재 모드]이 [설정]으로 설정된 경우 A4, B5, LTR, EXEC: 높이 490mm(19 1/4")(4,000매 상당)*3*5 A4R, B5R, LTRR: 높이 285mm(11 1/4")(2,000매 상당)*3*5 A3, B4, 11" x 17", LGL: 높이 216mm(8 1/2")(1,500매 상당)*3*5*6 330mm x 483mm(13" x 19"), 320mm x 450mm(SRA3)(12 5/8" x 17 11/16"), 305mm x 457mm(12" x 18"): 높이 147mm(5 3/4")(1,000매 상당)*3*6 오프셋 "마무리 설정, 소트, 그룹 없음"과 동일 스테이플(코너, 더블) A4, B5, LTR, EXEC, 16K: 200부, 총 3,000매 또는 높이 490mm(19 1/4") A4R, B5R, LTRR, 16KR: 200부, 총 2,000매 또는 높이 285mm(11 1/4") A3, B4, 11" x 17", LGL, 8K: 200부, 총 1,500매 또는 높이 216mm(8 1/2")*6 Z접기(Paper Folding Unit-K가 연결된 경우): 30매 |
제본 트레이 용량 (Booklet Finisher-AG만 해당) | 벨트 컨베이어로 연속 |
스테이플로 묶을 수 있는 매수*7 | 코너 및 더블(상질지) A4, B5, LTR, EXEC, 16K 52g/m² ~ 80g/m²(14 lb 본드지 ~ 21 lb 본드지): 100매 80.1g/m² ~ 81.4g/m²(21.3 lb 본드지 ~ 21.7 lb 본드지): 80매 81.5g/m² ~ 105g/m²(21.7 lb 본드지 ~ 27.9 lb 본드지): 60매 105.1g/m² ~ 200g/m²(28 lb 본드지 ~ 74 lb 본드지): 20매 200g/m²(74 lb 표지) 이상: 앞표지와 뒷표지 전용 A3, B4, A4R, B5R, LTRR, LGL, 11" x 17", 8K, 16KR 52g/m² ~ 81.4g/m²(13.8 lb 본드지 ~ 21.7 lb 본드지): 50매 81.5g/m² ~ 105g/m²(21.7 lb 본드지 ~ 27.9 lb 본드지): 30매 105.1g/m² ~ 200g/m²(28 lb 본드지 ~ 74 lb 본드지): 10매 200g/m²(74 lb 표지) 이상: 앞표지와 뒷표지 전용 코너 및 더블(코트지) A4, B5, LTR, EXEC, 16K 91g/m² ~ 105.9g/m²(24.2 lb 본드지 ~ 27.9 lb 본드지): 40매 106.0g/m² ~ 150g/m²(28.2 lb 본드지 ~ 39.9 lb 본드지): 15매 A3, B4, A4R, B5R, LTRR, LGL, 11" x 17", 8K, 16KR 91g/m² ~ 105.9g/m²(24.2 lb 본드지 ~ 27.9 lb 본드지): 30매 106.0g/m² ~ 150g/m²(28.2 lb 본드지 ~ 39.9 lb 본드지): 10매 |
펀치 (펀처 유닛가 설치된 경우) | 펀치 구멍 수와 용지 크기 Puncher Unit-BT이 설치된 경우: 2공: A3, B4, A4, A4R, B5, B5R, A5, 사용자 설정 크기(182.0mm x 257.0mm ~ 203.0mm x 270.0mm(7 1/8" x 10 1/8" ~ 8" x 10 5/8"), 204.0mm x 182.0mm ~ 297.0mm x 432.0mm(8" x 7 1/8" ~ 11 3/4" x 17")) 4공: A3, B4, A4, B5, 사용자 설정 크기(257.0mm x 182.0mm ~ 297.0mm x 432.0mm(10 1/8" x 7 1/8" ~ 11 3/4" x 17")) Puncher Unit-BS이 설치된 경우: 2공: LTR, LTRR, LGL, 11" x 17", EXEC, 사용자 설정 크기(182.0mm x 257.0mm ~ 203.0mm x 270.0mm(7 1/8" x 10 1/8" ~ 8" x 10 5/8"), 204.0mm x 182.0mm ~ 297.0mm x 432.0mm(8" x 7 1/8" ~ 11 3/4" x 17")) 3공: LTR, 11" x 17", EXEC, 사용자 설정 크기(240.0mm x 182.0mm ~ 297.0mm x 432.0mm(9 1/2" x 7 1/8" ~ 11 3/4" x 17")) 용지 평량 52 g/m² ~ 300 g/m²(14 lb 본드지 ~ 110 lb 표지) |
중철 및 접기 (Booklet Finisher-AG만 해당) | 용지 크기 A3, B4, A4R, 330mm x 483mm(13" x 19"), 320 x 450mm(12 5/8" x 17 11/16")(SRA3), 305 x 457mm(12" x 18"), LTRR, LGL, 11" x 17", 사용자 설정 크기(210mm x 279.4mm ~ 330.2mm x 487.7mm(8 1/4" x 11" ~ 13" x 19 1/4")) 용지 평량 본문 평량: 52 g/m² ~ 220 g/m²(14 lb 본드지 ~ 80 lb 표지) 표지 평량: 64g/m² ~ 300g/m²(17 lb 본드지 ~ 110.9 lb 표지)*8 중철 제본 가능한 매수 (상질지 및 표지 포함)*8 52g/m² ~ 80g/m²(14 lb 본드지 ~ 21.3 lb 본드지): 2매 ~ 25매 81g/m² ~ 105g/m²(21.5 lb 본드지 ~ 27.9 lb 본드지): 2매 ~ 15매 106g/m² ~ 209g/m²(28.2 lb 본드지 ~ 77.3 lb 표지): 2매 ~ 5매 210g/m² ~ 220g/m²(77.7 lb 표지 ~ 81.4 lb 표지): 2매 ~ 4매 중철 제본 가능한 매수 (코팅지 및 표지 포함)*8 91g/m² ~ 128g/m²(24.2 lb 본드지 ~ 34 lb 본드지): 2매 ~ 10매 129g/m² ~ 150g/m²(34.3 lb 본드지 ~ 39.9 lb 본드지): 2매 ~ 4매 중철접기할 수 있는 매수 52g/m² ~ 209g/m²(13.8 lb 본드지 ~ 77.3 lb 표지): 5매 52g/m² ~ 300g/m²(13.8 lb 본드지 ~ 110.9 lb 표지): 1매 |
전원 공급 | 220V - 240V AC, 50/60Hz, 8A |
최대 소비 전력 | 500W 이하 |
규격 (W x D x H) | Staple Finisher-AG 800mm x 792mm x 1,239mm(31 1/2" x 31 1/4" x 48 3/4")*9 확장 트레이가 확장된 경우: 890mm x 792mm x 1,239mm(35" x 31 1/4" x 48 3/4")*9 Booklet Finisher-AG 800mm x 792mm x 1,239mm(31 1/2" x 31 1/4" x 48 3/4")*9 확장 트레이가 확장된 경우: 1,060mm x 792mm x 1,239mm(41 3/4" x 31 1/2" x 42 1/2")*9 |
중량 | Staple Finisher-AG 약 130kg(286.6 lb) Booklet Finisher-AG 약 180kg(396.8 lb) |
*1폭이 182.0mm(7 1/8") 미만인 용지는 트레이 B에서 출력할 수 없습니다.
*264 g/m²(17 lb 본드지), 75 g/m²(20 lb 본드지) 또는 80 g/m²(21 lb 본드지) 용지 사용 시. 기타 모든 경우에는 용량이 다릅니다.
*364 g/m²(17 lb 본드지) 미만 용지의 경우 최대 1,000매
*464 g/m²(17 lb 본드지) 미만 용지 또는 길이가 420.1mm(16 1/2") 이상인 용지의 경우 최대 1,000매
*5용지가 제본 트레이에 쌓여있거나 Booklet Trimmer-G가 연결된 경우는 제외
*6코트지: 147mm(5 3/4")(1,000매 상당)
*7표준 스테이플 카트리지가 설치된 경우. 용지 종류와 두께에 따라 스테이플로 묶을 수 있는 매수가 줄어들 수 있습니다.
*8표지에 사용되는 용지는 본문용 용지와 같거나 더 무거워야 합니다.
*9이 옵션 기기를 본체나 다른 옵션 기기에 연결하는 경우, 가로 방향으로 +5mm(1/4")의 간격이 생깁니다.
