Staple Finisher-AQ, Booklet Finisher-AQ, 펀처 유닛 및 Inner Booklet Trimmer-A

용지를 스테이플로 묶거나 접는 등 마무리 기능을 사용하려면 Staple Finisher-AQ또는Booklet Finisher-AQ을 설치하세요.
피니셔에Puncher Unit-BZ또는Puncher Unit-BY를 설치하면 펀치 기능도 사용할 수 있습니다.
Inner Booklet Trimmer-ABooklet Finisher-AQ에 부착하면 중철 제본 책자지의 가장자리를 깔끔하게 절단하고 정렬할 수 있습니다.

사용 가능한 마무리 기능

Staple Finisher-AQ 또는 Booklet Finisher-AQ가 설치된 경우에 사용할 수 있는 마무리 기능은 아래와 같습니다.

정렬 기능

소트

그룹

오프셋

스테이플링 기능

코너

더블

중철*1

재단*1*2

접기 기능

중철 접기*1

펀치 기능

홀 펀치*3

*1Booklet Finisher-AQ이 설치된 경우에만 사용할 수 있습니다.

*2Inner Booklet Trimmer-A가 설치된 경우에만 사용할 수 있습니다.

*3펀처 유닛이 설치된 경우에만 사용할 수 있습니다.

참고

마무리 기능에 관한 자세한 내용은 다음을 참조하십시오:

마무리 기능이 있는 옵션

마무리 기능 사용 시 주의사항

소트 및 그룹 사용 시 주의사항

트레이가 내려가는 동안 적재 한계에 도달하면 가용 트레이로 용지가 자동으로 배출됩니다. 모든 가용 트레이가 그 적재 한계에 도달하면 인쇄가 일시 중지됩니다. 배출된 용지를 트레이에서 제거하면 인쇄가 재개됩니다.

스테이플 사용 시 주의사항

스테이플로 묶을 수 있는 매수는 용지 종류와 두께에 따라 다릅니다. 사양
기기에서 용지가 스테이플로 묶이지 않는 경우에는 용지를 교체하거나 스테이플로 묶을 매수를 줄입니다.

스테이플로 묶이는 도중에 용지를 제거하지 말고 트레이로 완전히 출력된 후에 제거하십시오.

[스테이플러에 스테이플을 보급해 주십시오.]가 나타나면 스테이플 케이스를 교체하고 스테이플을 더 추가합니다. 스테이플 추가(옵션)

트레이가 그 하한 위치에 도달하면 인쇄가 일시 정지됩니다. 배출된 용지를 트레이에서 제거하면 인쇄가 재개됩니다.

중철 사용 시 주의사항

접기 조건은 용지 종류와 매수에 따라 다릅니다.

부품의 이름과 기능

외관

내부

외관

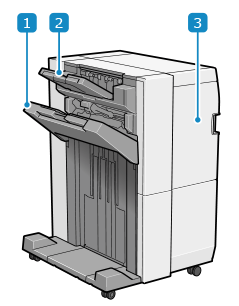

Staple Finisher-AQ

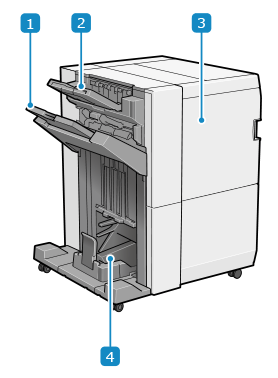

Booklet Finisher-AQ

배지 트레이(트레이 B)

인쇄한 용지와 복사한 용지를 출력합니다. 트레이를 배지부로 사용할 기능을 설정할 수 있습니다. 배지부 설정
* [대량 적재 모드]를 [설정]으로 설정하면 [배지 트레이 설정]의 설정과 관계없이 인쇄물이 우선적으로 트레이 B로 출력됩니다. [대량 적재 모드](8100 시리즈만 해당)

배지 트레이(트레이 A)

앞면 커버

용지 또는 스테이플 걸림이 발생할 때와 스테이플을 추가할 때 이것을 엽니다.
펀처 유닛가 설치되어 있는 경우 이것을 열어 펀치 폐물을 폐기합니다.

제본 트레이

중철 제본 용지를 출력합니다.

참고

배지 트레이 B는 정렬 가이드 2개로 출력 용지를 정렬합니다. 사용자가 정렬 가이드의 위치를 조정할 수 있습니다.

[피니셔 트레이B 위치 조정](8100 시리즈만 해당)

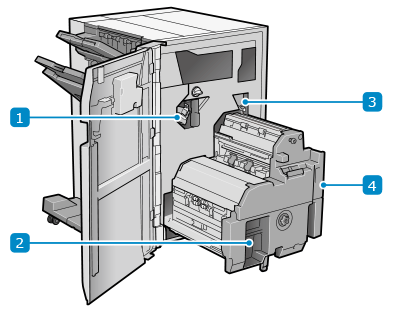

내부

Staple Finisher-AQ

Booklet Finisher-AQ

스테이플 폐물 트레이

스테이플 폐물을 버리려면 당겨 뺍니다. 스테이플 폐물 폐기(옵션)

재단 폐물 트레이(Inner Booklet Trimmer-A가 설치된 경우)

재단 폐물을 버리려면 당겨 뺍니다. 재단 폐물 폐기(옵션)

펀치 폐물 트레이(펀처 유닛가 설치된 경우)

잡아 당겨 펀치 폐물을 폐기합니다.

중철 유닛

용지 또는 스테이플이 걸렸을 때와 스테이플을 추가할 때 이것을 당겨 빼냅니다.

사양

용지 크기, 종류 및 평량	기기를 통과할 수 있는 모든 용지*1 사용 가능한 용지
배지 트레이 용량(트레이 A)*2	마무리 설정, 소트, 그룹 없음 A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 높이 47mm(1 7/8")(250매 상당) A3, B4, A4R, B5R, 330mm x 483mm(13" x 19"), 320mm x 450mm(SRA3)(12 5/8" x 17 11/16"), 305mm x 457mm(12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 높이 47mm(1 7/8")(125매 상당) 봉투: 30매 Z접기(Paper Folding Unit-K가 연결된 경우) A3, B4, A4R, LTRR, LGL, 11” x 17”: 30매 절반접기(Paper Folding Unit-K가 연결된 경우) A4R, LTRR: 30매
배지 트레이 용량(트레이 B)*2	마무리 설정, 소트, 그룹 없음 A4, B5, LTR, EXEC, 16K: 높이 285mm(11 1/4")(2,000매 상당) A5, A5R, STMTR: 높이 216mm(8 1/2")(1,500매 상당) A3, B4, A4R, B5R, A6R, 330mm x 483mm(13" x 19"), 320mm x 450mm(SRA3)(12 5/8" x 17 11/16"), 305mm x 457mm(12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 높이 147mm(5 3/4")(1,000매 상당) 봉투 Kakugata 2: 300매 Kakugata 2 제외: 150매 Z접기(Paper Folding Unit-K가 연결된 경우) A3, B4, 11" x 17": 30매 A4R, LTRR, LGL: 15매 절반접기(Paper Folding Unit-K가 연결된 경우) A4R, LTRR: 50매 긴 시트 용지(210.0mm x 487.8mm ~ 330.2mm x 1,300mm(8 1/4" x 19 1/4" ~ 13" x 51 1/4")) Long Sheet Tray-C이 부착되어 있지 않거나 길이가 762mm(30") 이상인 용지를 사용하는 경우 손으로 지지 Long Sheet Tray-C가 연결된 경우(487.8mm ~ 762.0mm(19 1/4" ~ 30")) 52g/m² ~ 150g/m²(14 lb 본드지 ~ 39.9 lb 본드지): 100매 151g/m² ~ 300g/m²(55.8 lb 표지 ~ 110.9 lb 표지): 50매 [대량 적재 모드]이 [설정]으로 설정된 경우 A4, A5, A5R, B5, LTR, STMTR, EXEC, 16K: 높이 490mm(19 1/4")(4,000매 상당)34 A4R, B5R, LTRR, 16KR: 높이 285mm(11 1/4")(2,000매 상당) A3, B4, 330mm x 483mm(13" x 19"), 320mm x 450mm(SRA3)(12 5/8" x 17 11/16"), 305mm x 457mm(12" x 18"), LGL, 11" x 17", 8K: 높이 216mm(8 1/2")(1,500매 상당) A6R: 높이 147mm(5 3/4")(1,000매 상당) 오프셋 "마무리 설정, 소트, 그룹 없음"과 동일5 스테이플(코너, 더블) A4, B5, LTR, EXEC, 16K: 200부, 총 3,000매 또는 높이 490mm(19 1/4") A4R, B5R, LTRR, 16KR: 200부, 총 2,000매 또는 높이 285mm(11 1/4") A3, B4, 330 mm × 483 mm (13" × 19"), 320 mm × 450 mm (SRA3) (12 5/8" × 17 11/16"), 305 mm × 457 mm (12" × 18"), LGL, 11" × 17", 8K: 200부, 총 1,500매 또는 높이 216 mm (8 1/2")6
제본 트레이 용량 (Booklet Finisher-AQ만 해당)	60g/m² ~ 81.4g/m²(16 lb 본드지 ~ 21.7 lb 본드지) 용지 11 ~ 15매 제본: 10부 16 ~ 20매 제본: 5부 60g/m² ~ 105g/m²(16 lb 본드지 ~ 28 lb 본드지) 용지 2 ~ 5매 제본: 25부 6 ~ 10매 제본: 15부 106g/m² ~ 220g/m²(29 lb 본드지 ~ 80 lb 표지) 용지 2 ~ 5매 제본: 3부
스테이플로 묶을 수 있는 매수	코너 및 더블(상질지) A4, B5, LTR, EXEC, 16K 52g/m² ~ 90g/m²(14 lb 본드지 ~ 24 lb 본드지): 100매 90.1 g/m² ~ 128 g/m²(24 lb 본드지 ~ 34 lb 본드지): 60매 128.1g/m² ~ 150g/m²(34.1 lb 본드지 ~ 39.9 lb 본드지): 50매 150.1 g/m² ~ 180 g/m²(55.5 lb 표지 ~ 66 lb 표지): 40매 180.1 g/m² ~ 220 g/m²(66.6 lb 표지 ~ 80 lb 표지): 30매 220.1g/m² ~ 256g/m²(81.4 lb 표지 ~ 94.7 lb 표지): 25매 256.1g/m² ~ 300g/m²(94.7 lb 표지 ~ 110 lb 표지): 15매 A4R, B5R, LTRR, 16KR 52 g/m² ~ 90 g/m²(14 lb 본드지 ~ 24 lb 본드지): 65매 90.1 g/m² ~ 128 g/m²(24 lb 본드지 ~ 34 lb 본드지): 60매 128.1g/m² ~ 150g/m²(34.1 lb 본드지 ~ 39.9 lb 본드지): 50매 150.1 g/m² ~ 180 g/m²(55.5 lb 표지 ~ 66 lb 표지): 40매 180.1 g/m² ~ 220 g/m²(66.6 lb 표지 ~ 80 lb 표지): 30매 220.1g/m² ~ 256g/m²(81.4 lb 표지 ~ 94.7 lb 표지): 25매 256.1g/m² ~ 300g/m²(94.7 lb 표지 ~ 110 lb 표지): 15매 A3, B4, LGL, 11" x 17", 8K 52 g/m² ~ 90 g/m²(14 lb 본드지 ~ 24 lb 본드지): 65매 90.1 g/m² ~ 128 g/m²(24 lb 본드지 ~ 34 lb 본드지): 50매 128.1g/m² ~ 150g/m²(34.1 lb 본드지 ~ 39.9 lb 본드지): 40매 150.1 g/m² ~ 180 g/m²(55.5 lb 표지 ~ 66 lb 표지): 30매 180.1 g/m² ~ 220 g/m²(66.6 lb 표지 ~ 80 lb 표지): 25매 220.1g/m² ~ 256g/m²(81.4 lb 표지 ~ 94.7 lb 표지): 20매 256.1g/m² ~ 300g/m²(94.7 lb 표지 ~ 110 lb 표지): 10매 330mm x 483mm(13" x 19"), 320mm x 450mm(SRA3)(12 5/8" x 17 11/16"), 305mm x 457mm(12" x 18") 52 g/m² ~ 90 g/m²(14 lb 본드지 ~ 24 lb 본드지): 65매 90.1 g/m² ~ 128 g/m²(24 lb 본드지 ~ 34 lb 본드지): 35매 128.1g/m² ~ 150g/m²(34.1 lb 본드지 ~ 39.9 lb 본드지): 25매 150.1 g/m² ~ 220 g/m²(55.5 lb 표지 ~ 80 lb 표지): 20매 220.1g/m² ~ 256g/m²(81.4 lb 표지 ~ 94.7 lb 표지): 15매 256.1g/m² ~ 300g/m²(94.7 lb 표지 ~ 110 lb 표지): 10매 코너 및 더블(코트지) A4, A4R, B5, B5R, LTR, LTRR, EXEC, 16K, 16KR 106 g/m² ~ 128 g/m²(29 lb 본드지 ~ 34 lb 본드지): 35매 128.1g/m² ~ 150g/m²(34 lb 본드지 ~ 40 lb 본드지): 20매 A3, B4, LGL, 11" x 17", 8K 106 g/m² ~ 128 g/m²(29 lb 본드지 ~ 34 lb 본드지): 30매 128.1g/m² ~ 150g/m²(34 lb 본드지 ~ 40 lb 본드지): 20매 330mm x 483mm(13" x 19"), 320mm x 450mm(SRA3)(12 5/8" x 17 11/16"), 305mm x 457mm(12" x 18") 106 g/m² ~ 150 g/m²(29 lb 본드지 ~ 40 lb 본드지): 15매
펀치 (펀처 유닛가 설치된 경우)	펀치 구멍 수와 용지 크기 Puncher Unit-BZ이 설치된 경우: 2공: A3, B4, A4, A4R, B5, B5R, A5 7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR 4공: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K Puncher Unit-BY이 설치된 경우: 2공: A3, B4, A4, A4R, B5, B5R, A5 7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR 3공: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K 용지 평량 52 g/m² ~ 300 g/m²(14 lb 본드지 ~ 110 lb 표지)
중철과 접기 (Booklet Finisher-AQ만 해당)	용지 크기 A3, B4, A4R, 330mm x 483mm(13" x 19"), 320 x 450mm(12 5/8" x 17 11/16")(SRA3), 305 x 457mm(12" x 18"), LTRR, LGL, 11" x 17", 사용자 설정 크기(210mm x 279.4mm ~ 330.2mm x 487.7mm(8 1/4" x 11" ~ 13" x 19 1/4")) 용지 평량 본문 평량: 60 g/m² ~ 220 g/m²(16 lb 본드지 ~ 80 lb 표지) 표지 평량: 60g/m² ~ 300g/m²(16 lb 본드지 ~ 110.9 lb 표지) 중철할 수 있는 매수(상질지) 60g/m² ~ 81.4g/m²(16 lb 본드지 ~ 21.7 lb 본드지): 20매 81.5g/m² ~ 105g/m²(21.7 lb 본드지 ~ 27.9 lb 본드지): 10매 106g/m² ~ 220g/m²(28.2 lb 본드지 ~ 81.4 lb 표지): 5매 중철접기할 수 있는 매수(코트지) 106g/m² ~ 150g/m²(28.2 lb 본드지 ~ 39.9 lb 본드지): 5매 중철접기할 수 있는 매수 60g/m² ~ 105g/m²(16 lb 본드지 ~ 27.9 lb 본드지): 5매 106g/m² ~ 220g/m²(28.2 lb 본드지 ~ 81.4 lb 표지): 3매 221g/m² ~ 256g/m²(82 lb 표지 ~ 95 lb 표지): 1매
전원 공급	Staple Finisher-AQ 100V - 240V AC, 50/60Hz, 2.9A Booklet Finisher-AQ 100V - 240V AC, 50/60Hz, 3.2A
최대 소비 전력	Staple Finisher-AQ 386W(펀처 장치 포함) Booklet Finisher-AQ 418W(펀처 장치 및 Inner Booklet Trimmer-A포함)
규격 (W x D x H)	Staple Finisher-AQ 700mm x 799mm x 1,041mm(27 5/8" x 31 1/2" x 41")8 확장 트레이가 확장된 경우: 874mm x 799mm x 1,129mm(34 3/8" x 31 1/2" x 44 1/2")8 Booklet Finisher-AQ 882mm x 799mm x 1,041mm(34 3/4" x 31 1/2" x 41")8 확장 트레이가 확장된 경우: 1,063mm x 799mm x 1,129mm(41 7/8" x 31 1/2" x 44 1/2")8
중량	Staple Finisher-AQ 약 78kg(172.0 lb) Booklet Finisher-AQ 약 131kg(288.8 lb)

*1기본 중량이 63g/m²(16 lb 본드지) 이하인 얇은 용지 및 기본 중량이 105g/m²(28 lb 본드지) 이하인 코팅 용지는 용지함 A에서 출력할 수 없습니다.

*264 g/m²(17 lb 본드지), 75 g/m²(20 lb 본드지) 또는 80 g/m²(21 lb 본드지) 용지 사용 시. 기타 모든 경우에는 용량이 다릅니다.

*3A5, A5R 또는 STMTR의 64 g/m²(17 lb 본드지) 미만: 216mm(8 1/2")(1,500매에 해당)

*4최대 3,000매 A4, A5, A5R, B5, LTR, EXEC, 또는 16K, 81g/m²(21.5 lb 본드지) 이상 용지 기준

*5오프셋 설정을 지원하지 않는 용지 크기와 봉투는 제외합니다.

*652g/m² ~ 63g/m²(13.8 lb 본드지 ~ 16.8 lb 표지) 330mm x 483mm(13" x 19"), 320mm x 450mm(SRA3)(12 5/8" x 17 11/16"), 305mm x 457mm(12" x 18"): 50부, 총 1,500매, 또는 높이 216mm(8 1/2")

*7 Booklet Finisher-AQ 가 설치된 경우에만 해당됩니다.

*8이 옵션 기기를 본체나 다른 옵션 기기에 연결하는 경우, 가로 방향으로 +5 mm(1/4")의 간격이 생깁니다.
