본체 전면 커버 내 용지걸림
본체의 전면 커버에 걸린 용지를 제거합니다. 제어판 지시에 따라 용지걸림 위치를 확인하고 걸린 용지를 제거합니다.
용지가 찢어진 경우 남은 조각이 없도록 모든 부분을 제거합니다.
용지를 제거할 수 없는 경우 강제로 제거하지 마십시오. 제어판을 확인하고 다른 위치에 걸린 용지를 제거하십시오.
용지가 찢어진 경우 남은 조각이 없도록 모든 부분을 제거합니다.
용지를 제거할 수 없는 경우 강제로 제거하지 마십시오. 제어판을 확인하고 다른 위치에 걸린 용지를 제거하십시오.
정착기와 그 주변은 고온에 노출되어 있습니다. 3단계에서 용지걸림을 제거할 때 이 영역에서 어떤 것도 만지지 않도록 주의하십시오.
배지 가이드와 그 주변은 고온에 노출되어 있습니다. 7단계에서 용지걸림을 제거할 때 이 영역에서 어떤 것도 만지지 않도록 주의하십시오.
1
본체의 앞커버를 엽니다.
2

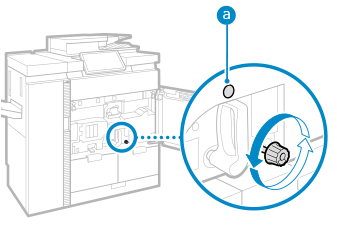

배지 손잡이(C1)를 돌립니다.
손잡이는 표시등(
)이 꺼질 때까지 15회 정도 돌립니다.
)이 꺼질 때까지 15회 정도 돌립니다.정착 트랜스포트 유닛에 용지가 걸렸는지 확인합니다.
1

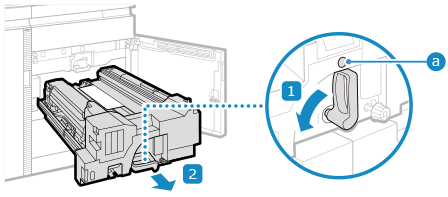

C2 레버를 왼쪽으로 기울입니다.
2
C2 레버를 잡은 상태에서 정착 트랜스포트 유닛을 꺼냅니다.
C2 레버 잠금 표시등()이 적색으로 켜지는 경우에는 C2 레버의 잠금을 풀 수 없습니다. 화면 지시에 따라 용지걸림을 제거하십시오.
)이 적색으로 켜지는 경우에는 C2 레버의 잠금을 풀 수 없습니다. 화면 지시에 따라 용지걸림을 제거하십시오.4
양면 가이드(C3)에 용지가 걸렸는지 확인합니다.
1
양면 가이드(C3)를 엽니다.
2
용지가 걸리면 화살표 방향으로 부드럽게 당겨 빼내십시오.
3
양면 가이드(C3)를 닫습니다.
5
상부 사전 재정렬 가이드(C4)에 용지가 걸렸는지 확인합니다.
1
상부 사전 재정렬 가이드(C4)를 엽니다.
2
용지가 걸리면 화살표 방향으로 부드럽게 당겨 빼내십시오.
손을 놓으면 상부 사전 재정렬 가이드(C4)가 닫힙니다.
6
급지 벨트(C5)에 남아있는 용지를 모두 제거합니다.
내부 출력 유닛에 용지가 걸렸는지 확인합니다.
1
내부 출력 유닛 가이드(C6)를 엽니다.
2
용지가 걸리면 화살표 방향으로 부드럽게 당겨 빼내십시오.
3
내부 출력 유닛 가이드(C6)를 닫습니다.
8
정착 트랜스포트 유닛을 원래 위치로 되돌립니다.
1

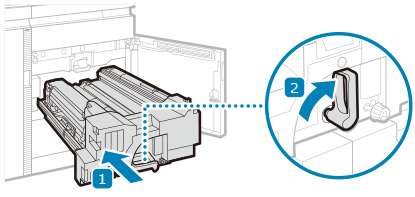

C2 레버를 잡은 상태에서 정착 트랜스포트 유닛을 부드럽게 다시 기기로 밀어 넣습니다.
정착 트랜스포트 유닛을 밀어 넣을 때 잡은 C2 레버가 움직여서 튀어나올 수 있습니다.
2
C2 레버를 오른쪽으로 돌립니다.
9
본체의 앞커버를 닫습니다.
걸린 용지를 제거하면 용지 걸림을 나타내는 화면이 사라지고 인쇄가 자동으로 재개됩니다.
다른 위치의 용지 걸림을 나타내는 화면이 나타나면 화면 지시에 따라 걸린 용지를 제거하십시오.
다른 위치의 용지 걸림을 나타내는 화면이 나타나면 화면 지시에 따라 걸린 용지를 제거하십시오.
