外置式裝訂分頁機-AG、騎馬裝訂分頁機-AG、打孔組件 和製冊裁邊器-G
在需要裝訂紙張、折疊紙張和使用其他分頁裝訂處理功能時，請安裝選購的 外置式裝訂分頁機-AG 或 騎馬裝訂分頁機-AG。
將 打孔組件-BT 或 打孔組件-BS 安裝至裝訂分頁機之後，也可以使用打孔功能。
將 製冊裁邊器-G 安裝至 騎馬裝訂分頁機-AG 之後，可以進行裁切和整齊地對齊騎馬釘裝訂書本紙張的邊緣。若需要 製冊裁邊器-G 的詳細資訊，請參閱 製冊裁邊器-G 的手冊。
將 打孔組件-BT 或 打孔組件-BS 安裝至裝訂分頁機之後，也可以使用打孔功能。
將 製冊裁邊器-G 安裝至 騎馬裝訂分頁機-AG 之後，可以進行裁切和整齊地對齊騎馬釘裝訂書本紙張的邊緣。若需要 製冊裁邊器-G 的詳細資訊，請參閱 製冊裁邊器-G 的手冊。
可用的分頁裝訂處理功能
安裝 外置式裝訂分頁機-AG 或 騎馬裝訂分頁機-AG 時可用的分頁裝訂處理功能如下所示。
排序功能
分頁
分組
偏移
裝訂功能
角落裝訂
雙針裝訂
騎馬裝訂*1
裁切*2
折疊功能
鞍形折疊
打孔功能
打孔*3
*1只有在已安裝 騎馬裝訂分頁機-AG 時才可使用。
*2只有在已安裝 製冊裁邊器-G 時才可使用。
*3只有在已安裝 打孔組件 時才可使用。
使用分頁裝訂處理功能時的注意事項
使用分頁和檢集功能時的注意事項
如果在紙盤下降期間達到裝紙限制，紙張會自動退出到可用紙盤中。如果全部可用紙盤均已達到其裝紙限制，列印將暫停。從紙盤中取出退出的紙張時，列印會恢復。
使用裝訂功能時的注意事項
可以裝訂的紙張數量會根據紙張類型和厚度而變動。規格
如果本機無法裝訂紙張，請更換紙張或減少要裝訂的紙張數量。
如果本機無法裝訂紙張，請更換紙張或減少要裝訂的紙張數量。
已裝訂的紙張完全輸出到紙盤後取出，裝訂過程中請勿取出。
[添加裝訂針至裝訂機單元。] 出現時，更換裝訂針盒並添加更多裝訂針。裝入裝訂針（選購件）
如果紙盤到達其下限位置，列印將暫停。從紙盤中取出退出的紙張時，列印會恢復。
使用騎馬裝訂功能時的注意事項
折疊條件根據紙張類型和張數而變動。
部件名稱及其功能
外觀

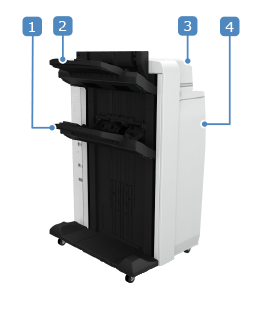

外置式裝訂分頁機-AG

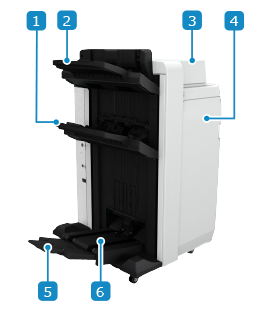

騎馬裝訂分頁機-AG
輸出紙盤（紙盤 B）輸出列印和影印的紙張。您可以設定使用紙盤作為輸出目的地的功能。輸出接收者設定
* 如果 [大容量堆疊模式] 設定為 [開啟]，則列印件優先輸出至紙盤 B，無論 [輸出紙盤設定] 為何。[大容量堆疊模式]（僅限 8100 系列）
* 如果 [大容量堆疊模式] 設定為 [開啟]，則列印件優先輸出至紙盤 B，無論 [輸出紙盤設定] 為何。[大容量堆疊模式]（僅限 8100 系列）
輸出紙盤（紙盤 A）輸出列印和影印的紙張。您可以設定使用紙盤作為輸出目的地的功能。輸出接收者設定
* 如果 [大容量堆疊模式] 設定為 [開啟]，則列印件優先輸出至紙盤 B，無論 [輸出紙盤設定] 為何。[大容量堆疊模式]（僅限 8100 系列）
* 如果 [大容量堆疊模式] 設定為 [開啟]，則列印件優先輸出至紙盤 B，無論 [輸出紙盤設定] 為何。[大容量堆疊模式]（僅限 8100 系列）
上蓋板發生夾紙時開啟此蓋板。
前蓋板發生夾紙或卡針以及添加裝訂針時開啟此蓋板。
安裝打孔組件 後，開啟此蓋板可處理打孔廢屑。
安裝打孔組件 後，開啟此蓋板可處理打孔廢屑。
備用書本紙盤書本紙盤中可裝入的影印件數量有限。
書本紙盤輸出騎馬裝訂書本紙張。
內部

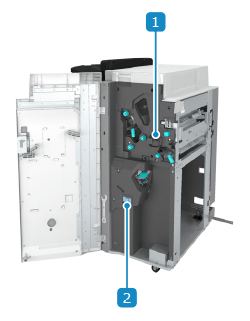

外置式裝訂分頁機-AG

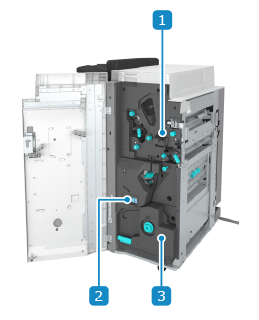

騎馬裝訂分頁機-AG
打孔廢屑紙盤（安裝打孔組件 時）拉出即可處理打孔廢屑。
裝訂針廢料盤拉出即可處理廢裝訂針。處理裝訂針廢料（選購件）
騎馬裝訂單元發生夾紙或卡針以及添加裝訂針時拉出。
規格
紙張尺寸、類型和單位重量 | 全部可通過本機的紙張*1 可用紙張 |
輸出紙盤容量（紙盤 A）*2 | 無分頁裝訂處理設定、分頁、檢集 高度為 147.0 mm (5 3/4")（相當於 1,000 張） 信封 Kakugata 2：高度為 130 mm (5 1/8") 或 300 張 非 Kakugata 2：高度為 130 mm (5 1/8") 或 150 張 Z 形折疊（安裝折紙組件-K 時） A3、B4、11" x 17"：30 張 二等分折疊（安裝折紙組件-K 時） A4R、LTRR：50 張 長條紙張（210.0 mm x 487.8 mm 至 330.2 mm x 1,300 mm（8 1/4" x 19 1/4" 至 13" x 51 1/4"）） 未安裝 長紙進紙盤-B、長紙進紙盤-C 或 分頁機長紙出紙托盤-B 時 使用手支撐 安裝 長紙進紙盤-B 或 長紙進紙盤-C 時（487.8 mm 至 762.0 mm（19 1/4" 至 30"）） 64 g/m² 至 79 g/m²（17 lb 證券紙至 21 lb 證券紙）：100 張 80 g/m² 至 150 g/m²（21.3 lb 證券紙至 39.9 lb 證券紙）：50 張 151 g/m² 至 300 g/m²（55.8 lb 封面頁至 110.9 lb 封面頁）：25 張 安裝分頁機長紙出紙托盤-B 時（487.8 mm 至 762.0 mm（19 1/4" 至 30"）） 64 g/m² 至 150 g/m²（17 lb 證券紙至 39.9 lb 證券紙）：300 張 151 g/m² 至 300 g/m²（55.8 lb 封面頁至 110.9 lb 封面頁）：150 張 安裝分頁機長紙出紙托盤-B 時（762.1 mm 至 1,300 mm（30 1/8" 至 51 1/4"）） 10 張 偏移 147.0 mm (5 3/4")（相當於 1,000 張） Z 形折疊（安裝折紙組件-K 時） A3、B4、11" x 17"：30 張 二等分折疊（安裝折紙組件-K 時） A4R、LTRR：50 張 |
輸出紙盤容量（紙盤 B）*2 | 無分頁裝訂處理設定、分頁、檢集 A4、B5、LTR、EXEC：高度為 285 mm (11 1/4")（相當於 2,000 張）*3 非上述紙張：高度為 147.0 mm (5 3/4")（相當於 1,000 張）*4 Z 形折疊（安裝折紙組件-K 時） A3、B4、11" x 17"：30 張 [大容量堆疊模式] 設為 [開啟] 時 A4、B5、LTR、EXEC：高度為 490 mm (19 1/4")（相當於 4,000 張）*3*5 A4R、B5R、LTRR：高度為 285 mm (11 1/4")（相當於 2,000 張）*3*5 A3、B4、11" x 17"、LGL：高度為 216 mm (8 1/2")（相當於 1,500 張）*3*5*6 330 mm x 483 mm (13" x 19")、320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16")、305 mm x 457 mm (12" x 18")：高度為 147 mm (5 3/4")（相當於 1,000 張）*3*6 偏移 與「無分頁裝訂處理設定、分頁、檢集」相同 裝訂（角落、雙針） A4、B5、LTR、EXEC、16K：200 份，總計 3,000 張或高度為 490 mm (19 1/4") A4R、B5R、LTRR、16KR：200 份，總計 2,000 張或高度為 285 mm (11 1/4") A3、B4、11" x 17"、LGL、8K：200 份，總計 1,500 張或高度為 216 mm (8 1/2")*6 Z 形折疊（安裝折紙組件-K 時）：30 張 |
書本紙盤容量 （僅限騎馬裝訂分頁機-AG） | 透過輸送帶連續 |
可裝訂的張數*7 | 角落和雙針裝訂（非覆膜紙） A4、B5、LTR、EXEC、16K 52 g/m² 至 80 g/m²（14 lb 證券紙至 21 lb 證券紙）：100 張 80.1 g/m² 至 81.4 g/m²（21.3 lb 證券紙至 21.7 lb 證券紙）：80 張 81.5 g/m² 至 105 g/m²（21.7 lb 證券紙至 27.9 lb 證券紙）：60 張 105.1 g/m² 至 200 g/m²（28 lb 證券紙至 74 lb 封面頁）：20 張 超過 200 g/m²（74 lb 封面頁）：僅適用於封面頁和封底頁 A3、B4、A4R、B5R、LTRR、LGL、11" x 17"、8K、16KR 52 g/m² 至 81.4 g/m²（13.8 lb 證券紙至 21.7 lb 證券紙）：50 張 81.5 g/m² 至 105 g/m²（21.7 lb 證券紙至 27.9 lb 證券紙）：30 張 105.1 g/m² 至 200 g/m²（28 lb 證券紙至 74 lb 封面頁）：10 張 超過 200 g/m²（74 lb 封面頁）：僅適用於封面頁和封底頁 角落和雙針裝訂（覆膜紙） A4、B5、LTR、EXEC、16K 91 g/m² 至 105.9 g/m²（24.2 lb 證券紙至 27.9 lb 證券紙）：40 張 106.0 g/m² 至 150 g/m²（28.2 lb 證券紙至 39.9 lb 證券紙）：15 張 A3、B4、A4R、B5R、LTRR、LGL、11" x 17"、8K、16KR 91 g/m² 至 105.9 g/m²（24.2 lb 證券紙至 27.9 lb 證券紙）：30 張 106.0 g/m² 至 150 g/m²（28.2 lb 證券紙至 39.9 lb 證券紙）：10 張 |
打孔 （已安裝打孔組件 時） | 打孔數量和紙張尺寸 安裝 打孔組件-BT 時： 兩孔：A3、B4、A4、A4R、B5、B5R、A5、LTR、LTRR、LGL、11" x 17"、EXEC、自訂尺寸（182.0 mm x 182.0mm 至 297.0 mm x 432.0 mm（7 1/8" x 7 1/8" 至 11 3/4" x 17"））*8 四孔：A3、B4、A4、A4R、B5、B5R、A5、自訂尺寸（182.0 mm x 182.0mm 至 297.0 mm x 432.0 mm（7 1/8" x 7 1/8" 至 11 3/4" x 17"）） 安裝 打孔組件-BS 時： 兩孔：A3、B4、A4、A4R、B5、B5R、A5、LTR、LTRR、LGL、11" x 17"、EXEC、自訂尺寸（182.0 mm x 182.0mm 至 297.0 mm x 432.0 mm（7 1/8" x 7 1/8" 至 11 3/4" x 17"））*8 三孔：LTR、11" x 17"、EXEC、自訂尺寸（240.0 mm x 182.0mm 至 297.0 mm x 432.0 mm（9 1/2" x 7 1/8" 至 11 3/4" x 17"）） 紙張單位重量 52 g/m² 至 300 g/m²（14 lb 證券紙至 110 lb 封面頁） |
騎馬裝訂和折疊 （僅限騎馬裝訂分頁機-AG） | 紙張尺寸 A3、B4、A4R、330 mm × 483mm (13" x 19")、320 x 450 mm (12 5/8" x 17 11/16") (SRA3)、305 x 457 mm (12" x 18")、LTRR、LGL、11" x 17"、自訂尺寸（210 mm x 279.4 mm 至 330.2 mm x 487.7 mm（8 1/4" x 11" 至 13" x 19 1/4"）） 紙張單位重量 內容頁單位重量：52 g/m² 至 220 g/m²（14 lb 證券紙至 80 lb 封面頁） 封面頁單位重量：64 g/m² 至 300 g/m²（17 lb 證券紙至 110.9 lb 封面頁）*9 可進行騎馬裝訂的張數（非覆膜紙，含封面頁）*9 52 g/m² 至 80.0 g/m²（14 lb 證券紙至 21.3 lb 證券紙）：2 張至 25 張 81 g/m² 至 105 g/m²（21.5 lb 證券紙至 27.9 lb 證券紙）：2 張至 15 張 106 g/m² 至 209 g/m²（28.2 lb 證券紙至 77.3 lb 封面頁）：2 張至 5 張 210 g/m² 至 220 g/m²（77.7 lb 封面頁至 81.4 lb 封面頁）：2 張至 4 張 可進行騎馬裝訂的張數（覆膜紙，含封面頁）*9 91 g/m² 至 128 g/m²（24.2 lb 證券紙至 34 lb 證券紙）：2 張至 10 張 129 g/m² 至 150 g/m²（34.3 lb 證券紙至 39.9 lb 證券紙）：2 張至 4 張 可進行騎馬折疊的張數 52 g/m² 至 209 g/m²（13.8 lb 證券紙至 77.3 lb 封面頁）：5 張 52 g/m² 至 300 g/m²（13.8 lb 證券紙至 110.9 lb 封面頁）：1 張 |
電源 | 220 V - 240 V AC，50/60 Hz，8 A |
最大耗電量 | 500 W 以下 |
尺寸 （寬 x 深 x 高） | 外置式裝訂分頁機-AG 800 mm x 792 mm x 1,239 mm (31 1/2" x 31 1/4" x 48 3/4")*10 拉出延伸紙盤時：890 mm x 792 mm x 1,239 mm (35" x 31 1/4" x 48 3/4")*10 騎馬裝訂分頁機-AG 800 mm x 792 mm x 1,239 mm (31 1/2" x 31 1/4" x 48 3/4")*10 拉出延伸紙盤時：1,060 mm x 792 mm x 1,239 mm (41 3/4" x 31 1/2" x 42 1/2")*10 |
重量 | 外置式裝訂分頁機-AG 大約 130 kg (286.6 lb) 騎馬裝訂分頁機-AG 大約 180 kg (396.8 lb) |
*1無法從紙盤 B 輸出寬度小於 182.0 mm (7 1/8") 的紙張。
*2使用 64 g/m²（17 lb 證券紙）、75 g/m²（20 lb 證券紙）或 80 g/m²（21 lb 證券紙）紙張時。在其他全部情況下，容量都會有所不同。
*364 g/m²（17 lb 證券紙） 以下的紙張最多 1,000 張
*464 g/m²（17 lb 證券紙） 以下的紙張或長度為 420.1 mm (16 1/2") 以上的紙張最多 1,000 張
*5除紙張堆疊在堆疊器紙盤中或已安裝製冊裁邊器-G 時除外
*6覆膜紙：147 mm (5 3/4")（相當於 1,000 張）
*7安裝標準裝訂針匣時。根據紙張類型和厚度，可裝訂的張數可能會減少。
*8寬度 182.0 mm 至 203.0 mm（7 1/8" 至 8"）僅適用於長度 257.0 mm x 270.0 mm (10 1/8" x 10 5/8")。
*9使用於做為封面頁的紙張重量與內文的紙張應相同或更重。
*10將此選購設備安裝至主機或其他選購設備上時，在水平方向會出現 +5 mm (1/4") 的間隙。
