Càrrega de paper a POD Deck Lite-C (opció)
Per saber la mida del paper que es pot carregar a POD Deck Lite-C, consulteu el següent: Carregar paper d'una mida diferent (que no sigui la mida que es pot utilitzar) pot provocar un mal funcionament.
Paper utilitzable
Paper utilitzable
Podeu carregar paper mitjançant Side Guide Plate Fixing Bracket-A per controlar el desplaçament del paper durant l’alimentació i aconseguir una precisió d’impressió més alta. Utilizant Side Guide Plate Fixing Bracket-A per carregar paper POD Deck Lite-C
* Podeu utilitzar Side Guide Plate Fixing Bracket-A quan carregueu paper de mida A4R o més gran.
* Podeu utilitzar Side Guide Plate Fixing Bracket-A quan carregueu paper de mida A4R o més gran.
Quan carregueu els sobres, pareu atenció a l'orientació i a la cara que queda cap amunt. Orientació per carregar sobres (POD Deck Lite-C) (opciò)
Si utilitzeu paper amb un logotip, tingueu en compte l'orientació del paper carregat i quina part està cara amunt. Orientació per carregar el paper amb un logotip
Si utilitzeu paper amb un logotip, tingueu en compte l'orientació del paper carregat i quina part està cara amunt. Orientació per carregar el paper amb un logotip
Càrrega de paper a la POD Deck Lite-C
L'elevador interior dels dipòsits de paper puja i baixa automàticament. Per evitar accidents, tingueu cura amb els dits en carregar paper.
IMPORTANT
Si s'esgota el paper i la impressió s'atura quan s'està imprimint amb l'opció de grapar, no traieu els fulls impresos pendents de ser grapats. (Les operacions d'impressió i de grapat es reprenen un cop eliminat l'encallament de paper.)
Si necessiteu apujar l'elevador (per exemple, si cauen objectes dintre del dipòsit de paper), no l'aixequeu més de 50 mm (2") ni en diagonal, ja que es pot produir un error de funcionament o es pot fer malbé l'equip.
No aixequeu l'elevador que hi ha als dipòsits de paper mentre l'equip estigui engegat, ja que es pot produir un error de funcionament o l'equip es pot fer malbé. Si heu d'apujar l'elevador, per exemple, si cauen objectes, apagueu l'alimentació principal amb els dipòsits de paper oberts. Apagar l'equip
La càrrega de paper imprès a POD Deck Lite-C pot provocar un mal funcionament. Quan imprimiu al revers del paper imprès (impressió manual a dues cares), assegureu-vos de carregar el paper a la safata multiús. Càrrega de paper a la safata multiús
Hi ha un ventilador de separació del paper instal·lat a l'interior de la POD Deck Lite-C. No inseriu clips ni altres objectes externs al port de l'injector.
Si carregueu paper a POD Deck Lite-C en un entorn de baixa humitat. Si això passa, seguiu les instruccions de la pantalla del tauler de control per treure el paper encallat. A més, comproveu que el paper carregat no estigui corbat.
1

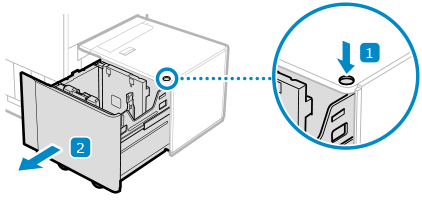

Estireu el dipòsit de paper cap a vosaltres fins que s'aturi.
L'elevador intern baixa automàticament a la posició de reemplenament de paper.
En funció de les condicions d'ús, pot trigar un temps a obrir-se el dipòsit de paper després de prémer el botó.
2
Airegeu el paper i alineeu-ne les vores.
Airegeu les quatre vores del paper en paquets petits i alineeu-ne les vores fent-hi uns quants copets sobre una superfície plana.
3
Carregueu el paper amb la cara per imprimir cap amunt.

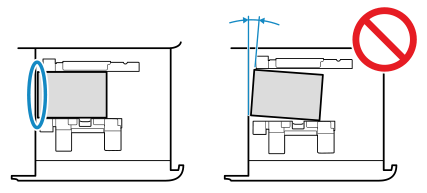

Carregueu el paper de manera que la vora del paper s'alineï amb la part esquerra del dipòsit de paper.

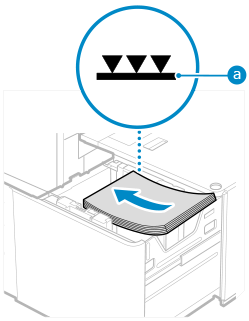

Assegureu-vos que el paper carregat no sobrepassi la línia de límit de càrrega (
). Si sobrepassa la línia de límit de càrrega, pot haver-hi errors d'alimentació o encallaments de paper.
). Si sobrepassa la línia de límit de càrrega, pot haver-hi errors d'alimentació o encallaments de paper.Quan carregueu paper, assegureu-vos que l'alçada de la pila de paper no superi els 20 mm (3/4"). Si l'alçada de la pila de paper excedeix els 20 mm (3/4"), les vores de la pila de paper es poden corbar o arrugar i la impressió final pot ser de mala qualitat.
En carregar separadors
Carregueu-lo en l’ordre correcte amb els separadors a la vora contrària a la direcció d'alimentació.
4
Introduïu el dipòsit de paper cap a l’interior de l’equip fins que encaixi en el seu lloc.
L'elevador intern puja automàticament.
IMPORTANT
En els casos que es descriuen a continuació, col·loqueu les plaques guia laterals segons el paper que vulgueu utilitzar. Canvi de la mida de paper per POD Deck Lite-C
Carregar paper a la safata gran per primera vegada
Quan la mida del paper carregat és diferent de la posició de les plaques guia laterals i el paper es doblega o presenta un espai a les vores.
Quan carregueu paper al dipòsit, no pegueu un cop fort al retenidor de la vora posterior, ja que podríeu fer malbé l'equip o causar un error de funcionament.
No col·loqueu mai paper ni cap altre objecte a la part buida de la unitat del dipòsit de paper situada al costat de la pila, ja que es pot produir un error de funcionament o l'equip es pot fer malbé.
No carregueu cap altra cosa que no sigui paper a l'àrea en què carregueu el paper. Com a conseqüència, podria produir-se un error de funcionament.
Si el primer full imprès no es pot imprimir bé a la safata de sortida, es recomana col·locar primer un full en blanc de la mateixa mida o més gros que el paper d'impressió a la safata de sortida.
NOTA
En carregar el paper, assegureu-vos que l'ajust de la mida del paper del dipòsit coincideix amb la mida del paper que voleu carregar.
Carregueu el paper per sota dels rodets del retenidor de la vora posterior.
Si es produeix un problema durant la impressió, és possible que pugueu resoldre'l donant la volta al paper i tornant-lo a carregar.
Utilizant Side Guide Plate Fixing Bracket-A per carregar paper POD Deck Lite-C
1
Estireu el dipòsit de paper cap a vosaltres fins que s'aturi.
L'elevador intern baixa automàticament a la posició de reemplenament de paper.
En funció de les condicions d'ús, pot trigar un temps a obrir-se el dipòsit de paper després de prémer el botó.
2

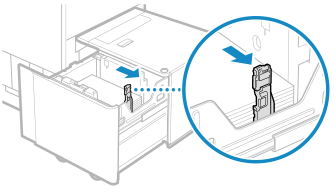

Desplaceu el retenidor de la vora posterior fins que no agafi el paper que s'ha de carregar.
3
Traieu tot el paper carregat.
4
Després de tancar el dipòsit de paper, torna a obrir el dipòsit de paper.
L'elevador intern puja automàticament.
5
Desplaceu el retenidor de la placa de la guia lateral exterior i la placa de la guia lateral interior fins que no agafin el paper que s'ha d'ajustar.
6
Carregueu el paper amb la cara per imprimir cap amunt.
Prepareu una pila de paper d’aproximadament 20 mm (3/4") d’alçada.
Col·loqueu el paper contra el lateral esquerre del dipòsit de paper.
7
Desplaceu el retenidor de la placa de la guia lateral exterior i la placa de la guia lateral interior fins a alinear-les amb la mida de paper que vulgueu.
Al lliscar les plaques de la guia lateral, assegureu-vos que la pila de paper roman en contacte amb la paret esquerra del dipòsit de paper.
Poseu la mà al paper per comprovar si ha quedat completament pla. Si el paper no està completament pla, la distància entre les plaques de la guia lateral és massa petita. Reajusteu la posició de la(es) placa(ques).
8
Poseu Side Guide Plate Fixing Bracket-A a la safata de paper inserint el pivot de posicionament al forat corresponent.
9

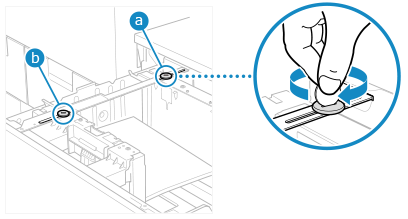

Situeu-vos a l’esquerra del dipòsit de paper acabat d’extreure i col·loqueu el cargol de moneda.
Subjectant una de les plaques guia laterals per evitar que es mogui, col·loqueu primer el cargol del costat esquerre () i tot seguit el del costat dret (
). Si colleu el cargol de la part externa () primer, les plaques de la guia lateral podrien quedar tortes.
) i tot seguit el del costat dret (). Si colleu el cargol de la part externa () primer, les plaques de la guia lateral podrien quedar tortes.Si els cargols es tensen de manera obliqua o fluixa, la precisió d'impressió serà menor.
Després d'apretar els dos cargols, comproveu que la pila de paper estigui en contacte estret amb la paret esquerra del diposit de paper.
Per obtenir una precisió d'impressió encara més elevada
Comproveu tots els elements següents:

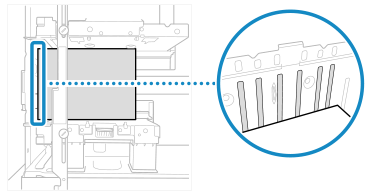

Comproveu que la pila de paper estigui en contacte amb dues o més de les crestes de la paret esquerra de la tapa del paper.
Comproveu que la pilla de paper estigui en contacte amb un o més dels crestes de la guia lateral interior i amb un crest de la guia lateral exterior.

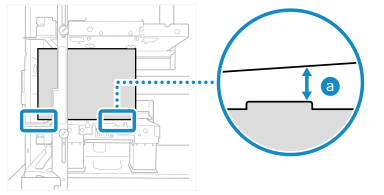

Si hi ha un espai lliure entre la pila de paper i una cresta de la placa de la guia lateral exterior (espai lliure () a la il·lustració), comproveu que estigui en un rang de 0,1 mm a 0,5 mm (0,01" a 0,02") (que correspon aproximadament al gruix d'un a cinc fulls de paper normal de 80 g/m² (20 lb opac)).
) a la il·lustració), comproveu que estigui en un rang de 0,1 mm a 0,5 mm (0,01" a 0,02") (que correspon aproximadament al gruix d'un a cinc fulls de paper normal de 80 g/m² (20 lb opac)).
Si l'espai lliure () excedeix els 0,5 mm (0,02"), reajusteu la distància entre les plaques de la guia lateral afluixant el cargol a la part externa i, a continuació, torneu a collar el cargol sostenint la placa de la guia lateral exterior per evitar que es mogui.
) excedeix els 0,5 mm (0,02"), reajusteu la distància entre les plaques de la guia lateral afluixant el cargol a la part externa i, a continuació, torneu a collar el cargol sostenint la placa de la guia lateral exterior per evitar que es mogui.Si l'espai lliure () és inferior a 0,1 mm (0,01"), augmenteu la distància entre les plaques de la guia lateral afluixant el cargol a la part externa i, a continuació, torneu a collar el cargol sostenint la placa de la guia lateral exterior per evitar que es mogui.
) és inferior a 0,1 mm (0,01"), augmenteu la distància entre les plaques de la guia lateral afluixant el cargol a la part externa i, a continuació, torneu a collar el cargol sostenint la placa de la guia lateral exterior per evitar que es mogui.Si heu ajustat la distància entre les plaques de la guia lateral, comproveu si la pila de paper està en contacte amb dues o més de les crestes de la paret esquerra del dipòsit de paper.
10
Carregueu tot el paper restant amb la cara per imprimir cap amunt.
Quan carregueu paper, assegureu-vos que l'alçada de la pila de paper no superi els 20 mm (3/4"). Si l'alçada de la pila de paper excedeix els 20 mm (3/4"), les vores de la pila de paper es poden corbar o arrugar i la impressió final pot ser de mala qualitat.
Assegureu-vos que la pila de paper carregada addicionalment quedi perfectament encaixada amb la pila prèviament carregada.
11

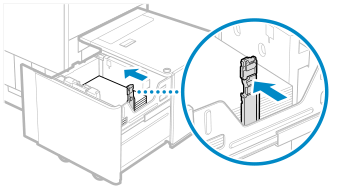

Subjecteu la palanca i desplaceu el retenidor de la vora posterior per alinear-lo amb la mida del paper que heu carregat.
Si el retenidor de la vora posterior està ajustat però massa fluix o massa ajustat, el paper es pot encallar, la qualitat de la imatge pot disminuir o la part interior de l'equip es pot embrutar.
12
Introduïu suaument el dipòsit de paper cap a l'interior de l'equip fins que encaixi en el seu lloc.
L'elevador intern puja automàticament.
Canvi de la mida de paper per POD Deck Lite-C
1
Registreu la mida del paper que vulgueu. Configuració de la mida i el tipus de paper del dipósit de paper i del calaix de paper
La mida del paper es detecta de manera automàtica.
* Si la mida del paper detectada no és la mateixa que la del paper carregat, és possible que el paper no s'hagi carregat correctament. Torneu a carregar-lo.
2
Estireu el dipòsit de paper cap a vosaltres fins que s'aturi.
L'elevador intern baixa automàticament a la posició de reemplenament de paper.
En funció de les condicions d'ús, pot trigar un temps a obrir-se el dipòsit de paper després de prémer el botó.
3
Desplaceu el retenidor de la vora posterior fins que no agafi el paper que s'ha de carregar.
4
Traieu tot el paper carregat.
5
Introduïu el dipòsit de paper cap a l’interior de l’equip fins que encaixi en el seu lloc.
L'elevador intern puja automàticament.
6
Estireu novament el dipòsit de paper cap a vosaltres fins que s'aturi.
L'elevador intern baixa automàticament a la posició de reemplenament de paper.
7
Desplaceu el retenidor de la placa de la guia lateral exterior i la placa de la guia lateral interior fins que no agafin el paper que s'ha d'ajustar.
8
Carregueu el paper de la mida que voleu amb la cara per imprimir cap amunt.
Prepareu una pila de paper d’aproximadament 20 mm (3/4") d’alçada.
Carregueu la pila de paper de manera que la vora de la pila de paper s'alineï amb la part esquerra del dipòsit de paper.
En carregar separadors
Carregueu-lo en l’ordre correcte amb els separadors a la vora contrària a la direcció d'alimentació.
9
Desplaceu el retenidor de la placa de la guia lateral exterior i la placa de la guia lateral interior fins a alinear-les amb la mida de paper que vulgueu.
Al lliscar les plaques de la guia lateral, assegureu-vos que la pila de paper roman en contacte amb la paret lateral del dipòsit de paper.
Les plaques de la guia lateral de paper que estan alineades però que estan massa separades o massa juntes poden produir errors d'alimentació o un encallament de paper.
10

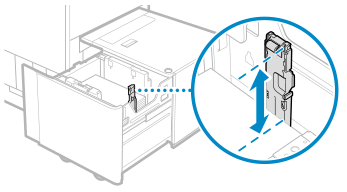

Subjecteu la palanca i feu lliscar el retenidor de la vora posterior per alinear-lo amb l’indicador de mida del paper carregat.
Si el retenidor de la vora posterior està ajustat però massa fluix o massa ajustat, el paper es pot encallar, la qualitat de la imatge pot disminuir o la part interior de l'equip es pot embrutar.
11
Carregueu tot el paper restant amb la cara per imprimir cap amunt.

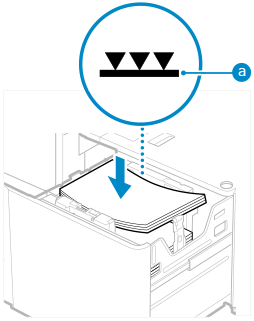

Assegureu-vos que el paper carregat no sobrepassi la línia de límit de càrrega (). Si sobrepassa la línia de límit de càrrega, pot haver-hi errors d'alimentació o encallaments de paper.
). Si sobrepassa la línia de límit de càrrega, pot haver-hi errors d'alimentació o encallaments de paper.Quan carregueu paper, assegureu-vos que l'alçada de la pila de paper no superi els 20 mm (3/4"). Si l'alçada de la pila de paper excedeix els 20 mm (3/4"), les vores de la pila de paper es poden corbar o arrugar i la impressió final pot ser de mala qualitat.
Assegureu-vos que la pila de paper carregada addicionalment quedi perfectament encaixada amb la pila prèviament carregada.
12
Introduïu el dipòsit de paper cap a l’interior de l’equip fins que encaixi en el seu lloc.
L'elevador intern puja automàticament.
13
Canvieu la mida de paper al full del suport i inseriu-lo a la placa del suport.
1
Traieu el full del suport de la placa del suport.
2
Enganxeu l'etiqueta de la mida del paper perquè coincideixi amb la mida de paper que consta al full del suport.
3
Inseriu el full del suport a la placa del suport.
IMPORTANT
Quan carregueu paper al dipòsit, no pegueu un cop fort al retenidor de la vora posterior, ja que podríeu fer malbé l'equip o causar un error de funcionament.
Assegureu-vos de fer la càrrega de paper amb la guia lateral exterior, la guia lateral interior i el retenidor de la vora posterior correctament alineats amb les marques de mida del paper. Si no estan alineats correctament, el paper es pot encallar, la qualitat de la imatge pot disminuir o la part interior de l'equip es pot embrutar.
No col·loqueu mai paper ni cap altre objecte a la part buida de la unitat del dipòsit de paper situada al costat de la pila, ja que es pot produir un error de funcionament o l'equip es pot fer malbé.
No carregueu cap altra cosa que no sigui paper a l'àrea en què carregueu el paper. Com a conseqüència, podria produir-se un error de funcionament.
Si el primer full imprès no es pot imprimir bé a la safata de sortida, es recomana col·locar primer un full en blanc de la mateixa mida o més gros que el paper d'impressió a la safata de sortida.
NOTA
Si es produeix un problema durant la impressió, és possible que pugueu resoldre'l donant la volta al paper i tornant-lo a carregar.
