Configuració] a la pantalla [Inici] o en una altra pantalla. [Revisar el mètode de manteniment]Càrrega de grapes a la Staple Finisher-AQ i Booklet Finisher-AQ
Quan s'esgoten les grapes de la unitat grapadora o de la unitat grapadora de Staple Finisher-AQ o Booklet Finisher-AQ, es mostra [
] a la part inferior dreta de la pantalla. En aquest cas, substituïu la caixa de grapes per una de nova i afegiu grapes.
Podeu prémer [] per veure un vídeo pas a pas de com substituir la caixa de grapes.
] a la part inferior dreta de la pantalla. En aquest cas, substituïu la caixa de grapes per una de nova i afegiu grapes.Podeu prémer [
] per veure un vídeo pas a pas de com substituir la caixa de grapes.* Podeu reproduir el vídeo del procediment de substitució en qualsevol moment prement [ Configuració] a la pantalla [Inici] o en una altra pantalla. [Revisar el mètode de manteniment]
Configuració] a la pantalla [Inici] o en una altra pantalla. [Revisar el mètode de manteniment]Substitució del cartutx de grapes de la unitat grapadora
1
Obriu la tapa davantera de la unitat d'acabat.
2
Retireu el cartutx de grapes.

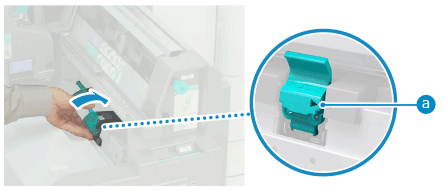

Subjecteu el pom verd del cartutx de grapes i traieu-lo en línia recta.
3
Extraieu la caixa de grapes del cartutx de grapes.
4
Extraieu la caixa de grapes nova de la capsa.
Traieu el precinte que manté unides les grapes després de col·locar la caixa de grapes al cartutx de grapes.
5
Instal·leu el nou cartutx de grapes a la caixa de grapes.
6
Instal·leu el cartutx de grapes a la unitat d'acabat.
Subjecteu el pom verd del cartutx de grapes i empenyeu-lo amb fermesa tant com pugueu.
7
Tanqueu la tapa davantera de la unitat d'acabat.
Substitució del cartutx de grapes de la unitat grapadora de quaderns (Només per a Booklet Finisher-AQ)
1
Obriu la tapa davantera de la unitat d'acabat.
2
Traieu la unitat grapadora de quaderns.
3
Retireu els dos cartutxos de grapes.
4
Pressioneu les parts blaves d'ambdós costats de la tapa del cartutx de grapes i obriu-la.
5
Traieu el cartutx de grapes mentre subjecteu els dos costats del cartutx de grapes.
6
Extraieu la caixa de grapes nova de la capsa.
7
Carregueu la caixa de grapes buida al cartutx de grapes.
Inseriu en diagonal la pestanya de la part de davant de la caixa de grapes a la perforaciò del cartutx de grapes i premeu la part posterior de la caixa de grapes fins que encaixi al seu lloc
* Assegureu-vos d'introduir primer la part de davant de la caixa de grapes. No intenteu introduir primer la part de darrere de la caixa de grapes.
* Assegureu-vos d'introduir primer la part de davant de la caixa de grapes. No intenteu introduir primer la part de darrere de la caixa de grapes.
8
Tanqueu la tapa del cartutx de grapes.
9
Instal·leu els dos cartutxos de grapes a la unitat grapadora de quaderns.
Assegureu-vos que els cartutxos de grapes s'introdueixin de manera que les marques de posició (
) quedin alineades.
) quedin alineades.10
Introduïu la unitat grapadora de quaderns.
11
Tanqueu la tapa davantera de la unitat d'acabat.
NOTA
Si l'equip no grapa després d'instal·lar un nou cartutx de grapes
És possible que les grapes no arribin a l'extrem frontal de la caixa. Torneu a col·locar les grapes. [Recol·locació de grapes de quaderns]
