Configuració] a la pantalla [Inici] o en una altra pantalla. [Revisar el mètode de manteniment]Càrrega de grapes a la Staple Finisher-AC i Booklet Finisher-AC
Quan s'esgoten les grapes de la unitat grapadora o de la unitat grapadora de Staple Finisher-AC o Booklet Finisher-AC, es mostra [
] a la part inferior dreta de la pantalla. En aquest cas, substituïu la caixa de grapes per una de nova i afegiu grapes.
Podeu prémer [] per veure un vídeo pas a pas de com substituir la caixa de grapes.
] a la part inferior dreta de la pantalla. En aquest cas, substituïu la caixa de grapes per una de nova i afegiu grapes.Podeu prémer [
] per veure un vídeo pas a pas de com substituir la caixa de grapes.* Podeu reproduir el vídeo del procediment de substitució en qualsevol moment prement [ Configuració] a la pantalla [Inici] o en una altra pantalla. [Revisar el mètode de manteniment]
Configuració] a la pantalla [Inici] o en una altra pantalla. [Revisar el mètode de manteniment]Substitució del cartutx de grapes de la unitat grapadora
1
Obriu la tapa davantera de la unitat d'acabat.
2
Retireu el cartutx de grapes.

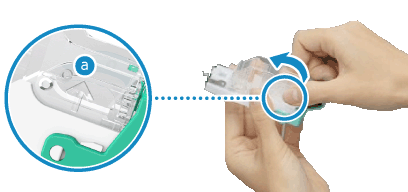

Subjecteu el pom verd del cartutx de grapes i traieu-lo en línia recta.
3
Extraieu la caixa de grapes del cartutx de grapes.

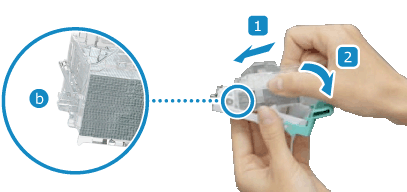

Subjecteu la part de la caixa de grapes indicada amb les fletxes (
) i traieu-la en la direcció de la fletxa que es mostra a dalt.
) i traieu-la en la direcció de la fletxa que es mostra a dalt.4
Extraieu la caixa de grapes nova de la capsa.
5
Instal·leu el nou cartutx de grapes a la caixa de grapes.
Inseriu la pestanya (
) de la part davantera de la caixa de grapes al cartutx de grapes i abaixeu la caixa de grapes per instal·lar-la.
) de la part davantera de la caixa de grapes al cartutx de grapes i abaixeu la caixa de grapes per instal·lar-la.6
Instal·leu el cartutx de grapes a la unitat d'acabat.
Subjecteu el pom verd del cartutx de grapes i empenyeu-lo amb fermesa tant com pugueu.
7
Tanqueu la tapa davantera de la unitat d'acabat.
Substitució del cartutx de grapes de la unitat grapadora de quaderns (Només per a Booklet Finisher-AC)
Preparatius necessaris
Traieu tot el paper d'impressió de la safata de quaderns.
1
Obriu la tapa davantera de la unitat d'acabat.
2
Traieu la unitat grapadora de quaderns.
3
Traieu els dos cartutxos de grapes alhora que abaixeu la palanca cap a la vostra direcció.
4
Traieu el cartutx de grapes mentre subjecteu els dos costats de la part superior del cartutx de grapes.
5
Extraieu la caixa de grapes nova de la capsa.
6
Carregueu la caixa de grapes buida al cartutx de grapes.
7
Instal·leu els dos cartutxos de grapes a la unitat grapadora de quaderns.
Introduïu els cartutxos amb firmesa fins al fons.
8
Introduïu la unitat grapadora de quaderns.
9
Tanqueu la tapa davantera de la unitat d'acabat.
NOTA
Si l'equip no grapa després d'instal·lar un nou cartutx de grapes
És possible que les grapes no arribin a l'extrem frontal de la caixa. Torneu a col·locar les grapes. [Recol·locació de grapes de quaderns]
