Staple Finisher-AQ, Booklet Finisher-AQ, Unitat perforadora i Inner Booklet Trimmer-A
Per grapar el paper, plegar-lo i utilitzar altres funcions d'acabat, instal·leu l'acabadora opcional Staple Finisher-AQ o Booklet Finisher-AQ.
Si s’instal·la la unitat perforadora següent a la unitat d'acabat, també podeu utilitzar la funció de perforació.
Si s’instal·la la unitat perforadora següent a la unitat d'acabat, també podeu utilitzar la funció de perforació.
Puncher Unit-BZ /b_in_area_europe_L.gif)
/b_in_area_asia_L.gif)
/b_in_area_americas_L.gif)
Puncher Unit-CA
Puncher Unit-BY /b_in_area_latin_america_L.gif)
En connectar Inner Booklet Trimmer-A a Booklet Finisher-AQ, podeu retallar i alinear amb precisió les vores del paper de quadern grapat.
Si instal·leu Multi Function Professional Puncher-C, podeu fer diferents tipus de perforacions. Per a més informació sobre Multi Function Professional Puncher-C, vegeu el manual de Multi Function Professional Puncher-C.
Funcions d'acabat disponibles
Les funcions d'acabat que estan disponibles quan s'instal·len la Staple Finisher-AQ o la Booklet Finisher-AQ es mostren a continuació.
Funcions d'ordenació
Classificar
Grup
Desplaçar
Funcions de grapat
Cantonada
Doble
Grapat quadern*1
Retallada*1*2
Funcions de plegat
Plec quadern*1
Funcions de forat
Perforar*3
*1Només està disponible si s'ha instal·lat Booklet Finisher-AQ.
*2Només està disponible si s'ha instal·lat Inner Booklet Trimmer-A.
*3Només està disponible si s'ha instal·lat Unitat perforadora.
NOTA
Per obtenir més informació sobre les funcions d'acabat, consulteu el següent:
Precaucions a l'hora d'utilitzar les funcions d'acabat
Precaucions a l'hora d'utilitzar la classificació i l'agrupació
Si s'arriba al límit de càrrega en baixar la safata, el paper s'expulsa automàticament a una safata disponible. Si totes les safates disponibles han arribat al límit de càrrega, la impressió es posa en pausa. Quan el paper expulsat s'elimina de la safata, es reprèn la impressió.
Precaucions a l'hora d'utilitzar la grapa
El nombre de fulls que es poden grapar varia en funció de la mida i el gruix del paper. Especificacions
Si l'equip no pot grapar el paper, canvieu-lo o reduïu el nombre de fulls que cal grapar.
Si l'equip no pot grapar el paper, canvieu-lo o reduïu el nombre de fulls que cal grapar.
Traieu el paper grapat un cop hagi sortit completament a la safata i no mentre s'estigui grapant.
Quan aparegui [Carregueu grapes a la unitat grapadora.], substituïu la caixa de grapes i afegiu més grapes. Càrrega de grapes (opció)
Si la safata arriba a la seva posició límit inferior, la impressió es posa en pausa. Quan el paper expulsat s'elimina de la safata, es reprèn la impressió.
Precaucions a l'hora d'utilitzar el grapat de quadern
L'estat de plegat varia en funció del tipus de paper i el nombre de fulls.
Noms de parts i funcions
Vista exterior

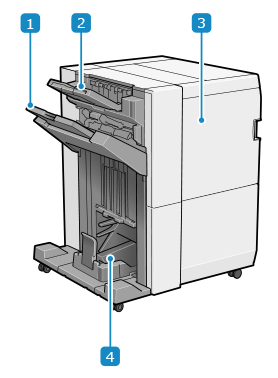

Staple Finisher-AQ
Booklet Finisher-AQ
Safata de sortida principal (Safata B)Impressions realitzades i paper copiat. Podeu definir en quina funció voleu utilitzar la safata com a destinació de sortida. Opcions de les destinacions de sortida
* Si [Mode d'alt volum d'apilament] està establert a [On], les impressions s'envien preferentment a la safata B independentment de la configuració de [Opcions de safates de sortida]. [Mode d'alt volum d'apilament] (Només per a Sèrie 8100)
* Si [Mode d'alt volum d'apilament] està establert a [On], les impressions s'envien preferentment a la safata B independentment de la configuració de [Opcions de safates de sortida]. [Mode d'alt volum d'apilament] (Només per a Sèrie 8100)
Safata de sortida principal (Safata A)Impressions realitzades i paper copiat. Podeu definir en quina funció voleu utilitzar la safata com a destinació de sortida. Opcions de les destinacions de sortida
*Si [Mode d'alt volum d'apilament] està establert a [On], les impressions s'envien preferentment a la safata B independentment de la configuració de [Opcions de safates de sortida]. [Mode d'alt volum d'apilament] (Només per a Sèrie 8100)
*Si [Mode d'alt volum d'apilament] està establert a [On], les impressions s'envien preferentment a la safata B independentment de la configuració de [Opcions de safates de sortida]. [Mode d'alt volum d'apilament] (Només per a Sèrie 8100)
Tapa davanteraObriu-la quan es produeixi un encallament de paper o de grapes i quan afegiu grapes.
Quan Unitat perforadora estigui instal·lada, obriu-la per eliminar les restes de perforació.
Quan Unitat perforadora estigui instal·lada, obriu-la per eliminar les restes de perforació.
Safata de quadernsImprimeix el paper de quadern grapat.
NOTA
La safata de sortida B alinea el paper d'impressió amb les dues guies d'alineació. Podeu ajustar la posició d'aquestes guies.
Interior
Staple Finisher-AQ
Booklet Finisher-AQ
Safata de restes de grapatTraieu-la per retirar les restes de grapes. Eliminació de restes de grapes (opció)
Safata de restes de retalls (quan Inner Booklet Trimmer-A està instal·lada)Traieu-la per retirar les restes de retalls. Eliminació de restes de cisalla (opció)
Safata de restes de perforació (quan Unitat perforadora està instal·lada)Traieu-la per retirar les restes de perforació.
Unitat grapadora de quadernsTraieu-la quan es produeixi un encallament de paper o de grapes i quan afegiu grapes.
Especificacions
|
Mida, tipus i gramatge base del paper
|
Tot el paper que pot passar per l'equip*1Paper utilitzable
|
|
Capacitat de la safata de sortida (Safata A)*2
|
Sense configuració d'acabat, Classificar, Agrupar
A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") d'alçada (equivalent a 250 fulls)
A3, B4, A4R, B5R, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 47 mm (1 7/8") d'alçada (equivalent a 125 fulls)
Sobres: 30 fulls
Plec Z (quan hi ha instal·lada la Paper Folding Unit-K)
A3, B4, A4R, LTRR, LGL, 11" x 17": 30 fulls
Plec central (quan hi ha instal·lada la Paper Folding Unit-K)
A4R, LTRR: 30 fulls
|
|
Capacitat de la safata de sortida (safata B)*2
|
Sense configuració d'acabat, Classificar, Agrupar
A4, B5, LTR, EXEC, 16K: 285 mm (11 1/4") d'alçada (equivalent a 2.000 fulls)
A5, A5R, STMTR: 216 mm (8 1/2") d'alçada (equivalent a 1.500 fulls)
A3, B4, A4R, B5R, A6R, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 147 mm (5 3/4") d'alçada (equivalent a 1000 fulls)
Sobres
Kakugata 2: 300 fulls
Altres que no siguin Kakugata 2: 150 fulls
Plec Z (quan hi ha instal·lada la Paper Folding Unit-K)
A3, B4, 11" x 17": 30 fulls
A4R, LTRR, LGL: 15 fulls
Plec central (quan hi ha instal·lada la Paper Folding Unit-K)
A4R, LTRR: 50 fulls
Paper de full llarg (de 210,0 mm x 487,8 mm a 330,2 mm x 1300 mm (de 8 1/4" x 19 1/4" a 13" x 51 1/4"))
Quan no hi ha connectada Long Sheet Tray-B ni Long Sheet Tray-C o quan es fa servir paper amb una longitud de 762 mm (30") o més llarg
Se sosté amb la mà
Quan Long Sheet Tray-B o Long Sheet Tray-C estan instal·lades (de 487,8 mm a 762,0 mm)
De 52 g/m² a 150 g/m² (de 14 lb opac a 39,9 lb opac): 100 fulls
De 151 a 300 g/m² (de 55,8 lb a 110,9 lb portada): 50 fulls
Quan l'opció [Mode d'alt volum d'apilament] està establerta en [On]
A4, A5, A5R, B5, LTR, STMTR, EXEC, 16K: 490 mm (19 1/4") d'alçada (equivalent a 4000 fulls)*3*4
A4R, B5R, LTRR, 16KR: 285 mm (11 1/4") d'alçada (equivalent a 2.000 fulls)
A3, B4, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LGL, 11" x 17", 8K: 216 mm (8 1/2") d'alçada (equivalent a 1.500 fulls)
A6R: 147 mm (5 3/4") d'alçada (equivalent a 1000 fulls)
Desplaçar
Igual que "Sense configuració d'acabat, Classificar, Agrupar" *5
Grapar (cantonada, doble)
A4, B5, LTR, EXEC, 16K: 200 còpies, un total de 3000 fulls o 490 mm (19 1/4") d'alçada
A4R, B5R, LTRR, 16KR: 200 còpies, un total de 2.000 fulls o 285 mm (11 1/4") d'alçada
A3, B4, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LGL, 11" x 17", 8K: 200 còpies, un total de 1500 fulls o 216 mm (8 1/2") d'alçada*6
|
|
Capacitat de la safata de quaderns
(nomès Booklet Finisher-AQ) |
Paper de 60 g/m² a 81,4 g/m² (de 16 lb opac a 21,7 lb opac)
Enquadernació d'11 a 15 fulls: 10 còpies
Enquadernació de 16 a 20 fulls: 5 còpies
Paper de 60 g/m² a 105 g/m² (de 16 lb opac a 28 lb opac)
Enquadernació de 2 a 5 fulls: 25 còpies
Enquadernació de 6 a 10 fulls: 15 còpies
Paper de 106 g/m² a 220 g/m² (de 29 lb opac a 80 lb portada)
Enquadernació de 2 a 5 fulls: 3 còpies
|
|
Nombre de fulls que es poden grapar
|
Cantonada i Doble (paper no estucat)
A4, B5, LTR, EXEC, 16K
De 52 g/m² a 90 g/m² (de 14 lb opac a 24 lb opac): 100 fulls
De 90,1 g/m² a 128 g/m² (de 24 lb opac a 34 lb opac): 60 fulls
De 128,1 g/m² a 150 g/m² (de 34,1 lb opac a 39,9 lb opac): 50 fulls
De 150,1 g/m² a 180 g/m² (de 55,5 lb portada a 66 lb portada): 40 fulls
De 180,1 g/m² a 220 g/m² (de 66,6 lb portada a 80 lb portada): 30 fulls
De 220,1 g/m² a 256 g/m² (de 81,4 lb portada a 94,7 lb portada): 25 fulls
De 256,1 g/m² a 300 g/m² (de 94,7 lb portada a 110 lb portada): 15 fulls
A4R, B5R, LTRR, 16KR
De 52 g/m² a 90 g/m² (de 14 lb opac a 24 lb opac): 65 fulls
De 90,1 g/m² a 128 g/m² (de 24 lb opac a 34 lb opac): 60 fulls
De 128,1 g/m² a 150 g/m² (de 34,1 lb opac a 39,9 lb opac): 50 fulls
De 150,1 g/m² a 180 g/m² (de 55,5 lb portada a 66 lb portada): 40 fulls
De 180,1 g/m² a 220 g/m² (de 66,6 lb portada a 80 lb portada): 30 fulls
De 220,1 g/m² a 256 g/m² (de 81,4 lb portada a 94,7 lb portada): 25 fulls
De 256,1 g/m² a 300 g/m² (de 94,7 lb portada a 110 lb portada): 15 fulls
A3, B4, LGL, 11" x 17", 8K
De 52 g/m² a 90 g/m² (de 14 lb opac a 24 lb opac): 65 fulls
De 90,1 g/m² a 128 g/m² (de 24 lb opac a 34 lb opac): 50 fulls
De 128,1 g/m² a 150 g/m² (de 34,1 lb opac a 39,9 lb opac): 40 fulls
De 150,1 g/m² a 180 g/m² (de 55,5 lb portada a 66 lb portada): 30 fulls
De 180,1 g/m² a 220 g/m² (de 66,6 lb portada a 80 lb portada): 25 fulls
De 220,1 g/m² a 256 g/m² (de 81,4 lb portada a 94,7 lb portada): 20 fulls
De 256,1 g/m² a 300 g/m² (de 94,7 lb portada a 110 lb portada): 10 fulls
330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18")
De 52 g/m² a 90 g/m² (de 14 lb opac a 24 lb opac): 65 fulls
De 90,1 g/m² a 128 g/m² (de 24 lb opac a 34 lb opac): 35 fulls
De 128,1 g/m² a 150 g/m² (de 34,1 lb opac a 39,9 lb opac): 25 fulls
De 150,1 g/m² a 220 g/m² (de 55,5 lb portada a 80 lb portada): 20 fulls
De 220,1 g/m² a 256 g/m² (de 81,4 lb portada a 94,7 lb portada): 15 fulls
De 256,1 g/m² a 300 g/m² (de 94,7 lb portada a 110 lb portada): 10 fulls
Racó i Doble (paper estucat)
A4, A4R, B5, B5R, LTR, LTRR, EXEC, 16K, 16KR
De 106 g/m² a 128 g/m² (de 29 lb opac a 34 lb opac): 35 fulls
De 128,1 g/m² a 150 g/m² (de 34 lb opac a 40 lb opac): 20 fulls
A3, B4, LGL, 11" x 17", 8K
De 106 g/m² a 128 g/m² (de 29 lb opac a 34 lb opac): 30 fulls
De 128,1 g/m² a 150 g/m² (de 34 lb opac a 40 lb opac): 20 fulls
330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18")
De 106 g/m² a 150 g/m² (de 29 lb opac a 40 lb opac): 15 fulls
|
|
Forat
(quan Unitat perforadora estigui instal·lat) |
Nombre de forats i mida del paper
Quan Puncher Unit-BZ estigui instal·lat:
Dues perforacions: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR
Quatre perforacions: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K
Quan Puncher Unit-BY estigui instal·lat:
Dues perforacions: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR
Tres perforacions: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K
Quan Puncher Unit-CA estigui instal·lat:
Quatre perforacions: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR
Gramatge base del paper
De 52 a 300 g/m² (de 14 lb opac a 110 lb portada)
|
|
Plegar i grapar quadern
(només Booklet Finisher-AQ) |
Mida de paper
A3, B4, A4R, 330 mm x 483 mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", mida personalitzada (de 210 mm x 279,4 mm a 330,2 mm x 487,7 mm (de 8 1/4" x 11" a 13" x 19 1/4"))
Gramatge base del paper
Gramatge base de les pàgines de continguts: de 60 g/m² a 220 g/m² (de 16 lb opac a 80 lb coberta)
Gramatge base de la portada: de 60 g/m² a 300 g/m² (de 16 lb opac a 110,9 lb coberta)
Nombre de fulls que es poden grapar en quaderns (paper no estucat)
De 60 g/m² a 81,4 g/m² (de 16 lb opac a 21,7 lb opac): 20 fulls
De 81,5 g/m² a 105 g/m² (de 21,7 lb opac a 27,9 lb opac): 10 fulls
De 106 g/m² a 220 g/m² (de 28,2 lb opac a 81,4 lb portada): 5 fulls
Nombre de fulls que es poden plegar en quaderns (paper estucat)
De 106 g/m² a 150 g/m² (de 28,2 lb opac a 39,9 lb opac): 5 fulls
Nombre de fulls que es poden plegar en quaderns
De 60 g/m² a 105 g/m² (de 16 lb opac a 27,9 lb opac): 5 fulls
De 106 g/m² a 220 g/m² (de 28,2 lb opac a 81,4 lb portada): 3 fulls
De 221 g/m² a 256 g/m² (de 82 lb portada a 95 lb portada): 1 full
|
|
Alimentació elèctrica
|
Staple Finisher-AQ
CA 100 - 240 V, 50/60 Hz, 2,9 A
Booklet Finisher-AQ
CA 100 - 240 V, 50/60 Hz, 3,2 A
|
|
Consum elèctric màxim
|
Staple Finisher-AQ
386 W (inclosa la unitat perforadora)
Booklet Finisher-AQ
418 W (inclosa la unitat perforadora i la Inner Booklet Trimmer-A)
|
|
Dimensions
(Am x Prof x Al) |
Staple Finisher-AQ
700 mm x 799 mm x 1041 mm (27 5/8" x 31 1/2" x 41")*8
Quan es desplega la safata auxiliar: 874 mm x 799 mm x 1129 mm (34 3/8" x 31 1/2" x 44 1/2")*8
Booklet Finisher-AQ
882 mm x 799 mm x 1041 mm (34 3/4" x 31 1/2" x 41")*8
Quan es desplega la safata auxiliar: 1063 mm x 799 mm x 1129 mm (41 7/8" x 31 1/2" x 44 1/2")*8
|
|
Gramatge
|
Staple Finisher-AQ
Aproximadament 78 kg (172,0 lb)
Booklet Finisher-AQ
Aproximadament 131 kg (288,8 lb)
|
*1No es pot dipositar paper fi amb un gramatge del paper de 63 g/m² (16 lb opac) o menys i paper estucat amb un gramatge del paper de 105 g/m² (28 lb opac) o menys des de la safata de sortida A.
*2Quan utilitzeu paper 64 g/m² (17 lb opac), 75 g/m² (20 lb opac) o 80 g/m² (21 lb opac). La capacitat varia en tots els altres casos.
*3Menys de 64 g/m² (17 lb opac) de fulls A5, A5R o STMTR: 216 mm (8 1/2") (equivalent a 1500 fulls)
*4Fins a 3.000 fulls de paper A4, A5, A5R, B5, LTR, EXEC, o 16K de 81 g/m² (21.5 lb opac) o més
*5S'exclou la mida del paper que no és compatible amb l'opció de desplaçament i els sobres.
*6de 52 g/m² a 63 g/m² (de 13,8 lb opac a 16,8 lb portada) de 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"): 50 còpies, un total de 1.500 fulls o 216 mm (8 1/2") d'alçada
*7Només si s'ha instal·lat Booklet Finisher-AQ.
*8Quan aquest equipament opcional està connectat a la unitat principal o un altre equipament opcional, hi haurà un espai de +5 mm (1/4") en direcció horitzontal.
