Encallaments de paper a la tapa davantera de la unitat principal
Traieu el paper encallat de la tapa davantera de la unitat principal. Seguiu les instruccions del tauler de control per comprovar la ubicació de l'encallament de paper i traieu-lo.
Si el paper es trenca, assegureu-vos de treure'n totes les parts perquè no hi quedin trossos.
Si no podeu treure el paper, no intenteu treure'l a la força. Comproveu el tauler de control i traieu el paper encallat en un altre lloc.
Si el paper es trenca, assegureu-vos de treure'n totes les parts perquè no hi quedin trossos.
Si no podeu treure el paper, no intenteu treure'l a la força. Comproveu el tauler de control i traieu el paper encallat en un altre lloc.
L'interior de la unitat de fixació i la zona del voltant estan sotmesos a altes temperatures. Quan tragueu el paper encallat al pas 3, aneu amb compte de no tocar res d'aquesta àrea.
La guia de sortida interior i la zona del voltant estan sotmeses a altes temperatures. Quan tragueu el paper encallat al pas 7, aneu amb compte de no tocar res d'aquesta àrea.
1
Obriu la tapa davantera de la unitat principal.
2

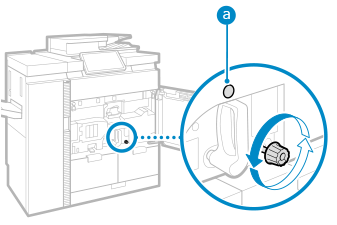

Gireu el pom de sortida (C1).
Gireu el pom unes 15 voltes fins que s'apagui l'indicador (
).
).Mireu si hi ha paper encallat a la unitat de transport de fixació.
1

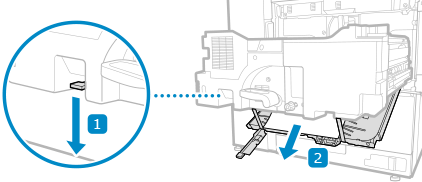

Inclineu la palanca C2 cap a l'esquerra.
2
Sostenint la palanca C2, estireu la unitat de transport de fixació.
Si l’indicador de bloqueig de la palanca C2 () s’encén en vermell, no es pot desblocar la palanca C2. Seguiu les instruccions que es mostren a la pantalla per treure el paper encallat.
) s’encén en vermell, no es pot desblocar la palanca C2. Seguiu les instruccions que es mostren a la pantalla per treure el paper encallat.4
Mireu si el paper està encallat a la guia d'impressió a doble cara (C3).
1
Obriu la d'impressió a doble cara (C3).
2
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
3
Tanqueu la guia dúplex (C3).
5
Mireu si el paper està encallat a la guia de pre-realineació superior (C4).
1
Obriu la guia de pre-realineació superior (C4).
2
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
Quan deixeu anar la guia de pre-realineació superior (C4), es tanca.
6
Traieu tot el paper que quedi a la banda d’alimentació (C5).
Mireu si hi ha paper encallat a la guia de sortida interior.
1
Obriu l’unitat de guia de la sortida interior (C6).
2
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
3
Tanqueu l’unitat de guia de la sortida interior (C6).
8

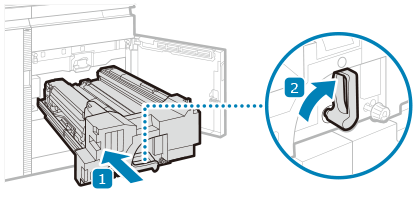

Col·loqueu de nou la unitat de transport de fixació a la posició original.
1
Sostenint la palanca C2, introduïu suaument la unitat de fixació a l’equip.
Quan premeu la unitat de transport de fixació, la palanca C2 que manteniu pot moure's de manera que surti.
2
Gireu la palanca C2 cap a la dreta.
9
Tanqueu la tapa davantera de la unitat principal.
Quan s'elimina l'encallament de paper, la pantalla que indica un encallament desapareix i la impressió es reprèn de manera automàtica.
Si apareix una pantalla que indica un encallament de paper en un lloc diferent, seguiu les instruccions de la pantalla per treure el paper encallat.
Si apareix una pantalla que indica un encallament de paper en un lloc diferent, seguiu les instruccions de la pantalla per treure el paper encallat.
NOTA
Si es produeixen encallaments de paper de forma continuada
Comproveu l'estat de l'equip i del paper.Encallaments de paper de forma continuada
