Encallaments de paper a Staple Finisher-AG i Booklet Finisher-AG (opció)
Traieu el paper encallat a Staple Finisher-AG o Booklet Finisher-AG. Seguiu les instruccions del tauler de control per comprovar la ubicació de l'encallament de paper i traieu-lo.
Si el paper es trenca, assegureu-vos de treure'n totes les parts perquè no hi quedin trossos.
Si no podeu treure el paper, no intenteu treure'l a la força. Comproveu el tauler de control i traieu el paper encallat en un altre lloc.
Si el paper es trenca, assegureu-vos de treure'n totes les parts perquè no hi quedin trossos.
Si no podeu treure el paper, no intenteu treure'l a la força. Comproveu el tauler de control i traieu el paper encallat en un altre lloc.
Encallaments de paper a la tapa superior
Aquesta secció descriu com eliminar encallaments de paper a la tapa superior. Seguiu les instruccions del tauler de control per comprovar la ubicació de l'encallament de paper i traieu-lo.
1
Obriu la tapa davantera de la unitat d'acabat.
2

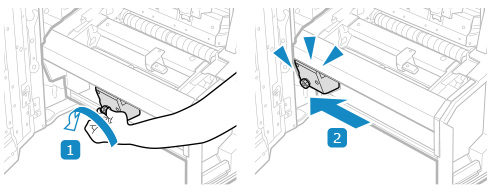

Si la unitat perforadora està instal·lada, premeu el botó A1 fins al fons.
3
Obriu la guia A2.
4
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
5
Tanqueu la guia A2.
6
Si Document Insertion Unit-R està instal·lada de forma adjacent a la unitat d'acabat, obriu la unitat d'inserció.
7
Mireu si hi ha paper encallat a la guia A3 (tapa superior) de la unitat d'acabat.
1
Obriu la guia A3 (tapa superior).
2
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
8
Obriu la guia A4.
9
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
10
Tanqueu amb suavitat la guia A4 fins que sentiu un clic.
11
Tanqueu la guia A3 (tapa superior) de la unitat d'acabat.
Subjectant l’agafador de la tapa superior, feu pressió sobre la tapa superior al lloc indicat a les etiquetes per assegurar-vos que la tapa es tanca amb seguretat.
12
Si hi ha paper encallat a la guia A5 (situada a la zona buida), traieu-lo amb compte en el sentit de la fletxa.
13
Tanqueu la tapa davantera de la unitat d'acabat.
Quan s'elimina l'encallament de paper, la pantalla que indica un encallament desapareix i la impressió es reprèn de manera automàtica.
Si apareix una pantalla que indica un encallament de paper en un lloc diferent, seguiu les instruccions de la pantalla per treure el paper encallat.
Si apareix una pantalla que indica un encallament de paper en un lloc diferent, seguiu les instruccions de la pantalla per treure el paper encallat.
NOTA
Si es produeixen encallaments de paper de forma continuada
Comproveu l'estat de l'equip i del paper.Encallaments de paper de forma continuada
Encallaments de paper a la tapa davantera
Aquesta secció descriu com eliminar encallaments de paper a la tapa davantera. Seguiu les instruccions del tauler de control per comprovar la ubicació de l'encallament de paper i traieu-lo.
1
Obriu la tapa davantera de la unitat d'acabat.
2
Obriu la guia B1.
3
Gireu el pom B2.
4
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
5
Tanqueu la guia B1.
6
Gireu el pom B3.
El paper encallat és alimentat fins a la ranura de sortida.
7
Gireu el pom B4.
El paper encallat és alimentat fins a la ranura de sortida.
8
Aixequeu la guia B5 (situada a l'obertura de la sortida de paper inferior) i traieu amb compte el paper encallat en el sentit de la fletxa.
Quan el paper de full llarg s’encalla a l’àrea de sortida de la safata superior (safata A)
Retireu el paper encallat de la safata amb compte.
Després d'eliminar el paper de full llarg encallat, pot aparèixer una pantalla que us demanarà que obriu la tapa davantera de la unitat d'acabat o de la unitat plegadora de paper. Podeu fer desaparèixer aquesta pantalla obrint i després tancant la tapa.
9
Tanqueu la tapa davantera de la unitat d'acabat.
Quan s'elimina l'encallament de paper, la pantalla que indica un encallament desapareix i la impressió es reprèn de manera automàtica.
Si apareix una pantalla que indica un encallament de paper en un lloc diferent, seguiu les instruccions de la pantalla per treure el paper encallat.
Si apareix una pantalla que indica un encallament de paper en un lloc diferent, seguiu les instruccions de la pantalla per treure el paper encallat.
NOTA
Si es produeixen encallaments de paper de forma continuada
Comproveu l'estat de l'equip i del paper.Encallaments de paper de forma continuada
Encallaments de paper a la unitat grapadora de quaderns (Només per a Booklet Finisher-AG)
En aquesta secció es descriu com eliminar els encallaments de paper a la unitat grapadora de quaderns. Seguiu les instruccions del tauler de control per comprovar la ubicació de l'encallament de paper i traieu-lo.
1
Obriu la tapa davantera de la unitat d'acabat.
2
Obriu la guia C1.
3
Gireu el comandament superior (C2).
El paper encallat és alimentat fins a la guia C1.
4
Gireu el comandament inferior (C2).
El paper encallat és alimentat fins a la guia C1.
5
Traieu amb compte el paper encallat en la guia C1 en la direcció de la fletxa.
6
Tanqueu la guia C1.
7
Si l’indicador (
) està il·luminat, premeu el comandament C3 i gireu-lo en la direcció de la fletxa.
) està il·luminat, premeu el comandament C3 i gireu-lo en la direcció de la fletxa.
Gireu el comandament C3 fins que s’apagui l’indicador.
El paper encallat és alimentat fins a la safata de quaderns.
Quan Booklet Trimmer-G està connectat, el paper encallat és alimentat fins a la banda d’alimentació del Booklet Trimmer-G.
8
Si hi ha paper encallat a la cinta transportadora de la safata de quaderns, traieu-lo.
Quan Booklet Trimmer-G està connectat, en traieu el paper de la banda d'alimentació de la "Booklet Trimmer-G".
9
Tanqueu la unitat grapadora de quaderns (C4).
10
Mireu si hi ha paper encallat a la unitat grapadora de quaderns.
1
Obriu la tapa dreta de la unitat grapadora de quaderns (tapa C5).
2
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
3
Tanqueu la tapa dreta de la unitat de grapat de quaderns (tapa C5).
11
Comproveu que la unitat de premsatge estigui completament en la seva posició.
Si la unitat de premsatge no està completament en la seva posició
Gireu el comandament (C6) per desplaçar-la fins que encaixi completament.
* La finalitat de la unitat de premsatge és garantir un plec net en el centre del paper per a la creació del quadern. Si la unitat de premsatge no està en la seva posició adequada, el paper que s'ha de grapar no es pot alimentar a la safata de quaderns.
12
Mireu si hi ha paper encallat a la zona de sortida de la unitat grapadora de quaderns.
1
Si l’indicador (
) està il·luminat, premeu el comandament C7 i gireu-lo en la direcció de la fletxa.
) està il·luminat, premeu el comandament C7 i gireu-lo en la direcció de la fletxa.
2
Si hi ha paper encallat a la zona de sortida de la unitat grapadora de quaderns, traieu-lo amb compte en la direcció de la fletxa.
13
Obriu la guia C8 i traieu amb compte el paper encallat en la direcció de la fletxa.
14
Tanqueu la guia C8.
15
Pressioneu la unitat grapadora de quaderns (C4) i tanqueu la tapa davantera de la unitat d'acabat.
Quan s'elimina l'encallament de paper, la pantalla que indica un encallament desapareix i la impressió es reprèn de manera automàtica.
Si apareix una pantalla que indica un encallament de paper en un lloc diferent, seguiu les instruccions de la pantalla per treure el paper encallat.
Si apareix una pantalla que indica un encallament de paper en un lloc diferent, seguiu les instruccions de la pantalla per treure el paper encallat.
NOTA
Si es produeixen encallaments de paper de forma continuada
Comproveu l'estat de l'equip i del paper.Encallaments de paper de forma continuada
