Vkládání papíru do jednotky Multi-drawer Paper Deck-E (volitelný doplněk)
Velikost papíru, který lze vložit do jednotky Multi-drawer Paper Deck-E, naleznete v následujícím textu. Vložení papíru jiného formátu (jiného než použitelného formátu) může způsobit poruchu.
Použitelný papír
Použitelný papír
Při vkládání obálek zkontrolujte jejich orientaci a stranu, kterou jsou otočeny nahoru. Orientace pro vkládání obálek (Multi-drawer Paper Deck-E) (volitelné zařízení)
Při používání papíru s logy dbejte na orientaci vloženého papíru a na to, která strana směřuje nahoru. Orientace pro vkládání papíru s logem
Při používání papíru s logy dbejte na orientaci vloženého papíru a na to, která strana směřuje nahoru. Orientace pro vkládání papíru s logem
Vkládání papíru do jednotky Multi-drawer Paper Deck-E
Zvedák uvnitř podstavců na papír se zvedá a klesá automaticky. Při ukládání papíru dejte pozor, abyste si neskřípli prsty a nezpůsobili si zranění.
DŮLEŽITÉ
Dojde-li papír a tisk se zastaví, když tisknete v režimu sešívání, neodebírejte vytisknuté listy papíru, které čekají na sešití. (Po odstranění zachyceného papíru se tisk a sešívání obnoví.)

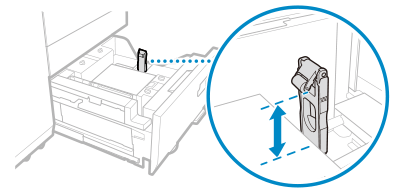

Potřebujete-li zvedák zdvihnout (např. když vám do zásobníku na papír zapadne nějaký předmět), nezdvihejte zvedák o více než 50 mm (2") nebo diagonálně; mohlo by dojít k poruše nebo poškození stroje.
Nezvedejte zvedák uvnitř podstavců na papír, když je hlavní napájení zapnuté. Mohlo by to vést k selhání nebo poškození stroje. Potřebujete-li zvednout zvedák (například, když vám upadnou předměty), vypněte hlavní vypínač při otevřených podstavcích na papír. Vypnutí přístroje
Uvnitř jednotky Multi-drawer Paper Deck-E je připevněn rozfukovač papíru. Do otvoru rozfukovače nevkládejte papírové spony ani jiné cizí předměty.
POZNÁMKA
Jestliže jste do jednotky Multi-drawer Paper Deck-E vkládali běžný papír a poté chcete začít vkládat potažený papír, může se stát, že budete muset chvíli čekat, protože je nutné seřídit teplotu teplého vzduchu, který rozfoukává papír.
1
Vytahujte balík papíru směrem k sobě, dokud se nezastaví.
Vnitřní zvedák se automaticky spustí do polohy pro doplnění papíru.
V závislosti na podmínkách použití může určitou dobu trvat, než se po stisknutí tlačítka otevře podstavec na papír.
2
Papíry prolistujte a zarovnejte okraje.
Prolistujte čtyři okraje papíru po malých částech a zarovnejte okraje několikerým poklepáním papírů na rovnou plochu.
3
Uložte papír stranou určenou k tisku nahoru.
Vložte papír tak, aby okraj papíru směřoval k levé straně podstavce na papír.

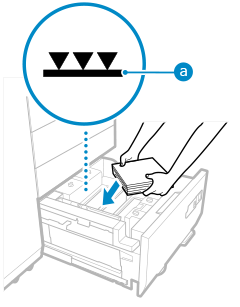

Objem vložených papírů nesmí přesáhnout linku maximálního množství (
). Pokud papír překročí linku maximálního množství, může docházet k nesprávnému podávání nebo zachycení papíru.
). Pokud papír překročí linku maximálního množství, může docházet k nesprávnému podávání nebo zachycení papíru.Při ukládání papíru dbejte na to, aby výška sady papíru nepřesahovala 20 mm (3/4"). Bude-li výška sady papíru přesahovat 20 mm (3/4"), může se stát, že se okraje papíru zkroutí nebo pomačkají nebo se sníží kvalita tisku.
Při vkládání tabelačního papíru
Vkládejte jej ve správném tabelačním pořadí se štítky na opačné straně vůči směru podávání.
4
Zcela zasuňte podstavec na papír zpět do stroje.
Vnitřní zvedák se automaticky zvedne.
Při zavírání zásobníku dejte pozor, abyste si neskřípli prsty a nezpůsobili si zranění.
DŮLEŽITÉ
V níže popsaných případech umístěte boční vodicí desky podle papíru, které budete používat. Změna velikosti papíru pro jednotku Multi-drawer Paper Deck-E
Když papír vkládáte do podstavce na papír poprvé
Je-li velikost vloženého papíru jiná než pozice bočních vodicích desek a papír je ohnutý nebo je u okrajů mezera
Při ukládání papíru do podstavce na papír nevystavujte přidržovač zadního okraje silnému nárazu; mohlo by to vést k poruše nebo poškození stroje.
Při ukládání papíru do podstavce na papír nevystavujte podávací válec silným nárazům. Mohlo by to vést k poruše nebo poškození stroje.
Při otevírání a zavírání nevystavujte podstavec na papír silným nárazům. Mohlo by to vést k poruše stroje, jeho poškození nebo nežádoucímu posunutí obrazu.
Nikdy nedávejte papír nebo jiný předmět do prázdného prostoru v podstavci na papír hlavní jednotky vedle sady papíru; mohlo by dojít k poruše nebo poškození stroje.
Do oblasti pro vkládání papíru nevkládejte nic jiného. Může to způsobit nesprávnou funkci.
POZNÁMKA
Při vkládání papíru do podstavce se ujistěte, že nastavení velikosti papíru odpovídá velikosti papíru, který ukládáte.
Uložte papír pod válečky přidržovače zadního okraje.
Jestliže jsou na obalu papíru instrukce o tom, jakou stranou papír uložit, řiďte se podle nich.
Pokud se během tisku vyskytne problém, můžete jej vyřešit otočením papíru a jeho opětovným vložením. Papír s texturou, papír potažený povrchovou vrstvou na jedné straně a papír potištěný odlišně na přední a zadní straně však obrátit nelze. Takový papír vyměňte za nový.
Jsou-li podávací válce spuštěny, zavřete podstavec na papír jednou a pak jej znovu otevřete.
Zkontrolujte, zda jste správně vložili papír do oblasti sady. Pokud je papír vložen nesprávně nebo zůstává v oblasti sady papíru, může se ohýbat nebo zachycovat.
Změna velikosti papíru pro jednotku Multi-drawer Paper Deck-E
1
Zaregistrujte požadovanou velikost papíru. Nastavení velikosti a typu papíru pro podstavec na papír a zásuvku na papír
Velikost papíru je rozpoznána automaticky.
* Pokud zjištěná velikost papíru neodpovídá vloženému papíru, nemusí být papír vložen správně. Znovu vložte papír.
2
Vytahujte balík papíru směrem k sobě, dokud se nezastaví.
Vnitřní zvedák se automaticky spustí do polohy pro doplnění papíru.
V závislosti na podmínkách použití může určitou dobu trvat, než se po stisknutí tlačítka otevře podstavec na papír.
3

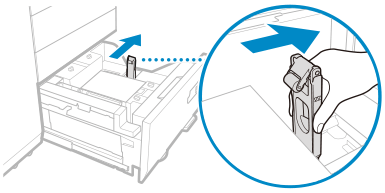

Uchopte páčku a posuňte koncovou zarážku do polohy, kdy nezachytí vkládaný papír.
4
Odeberte veškerý uložený papír.
5
Uvolněte uzamykací úchytky (na 4 místech) na bočních vodicích deskách.
6
Podržte páčku a posuňte vnější boční vodicí desku a vnitřní boční vodicí desku tak, aby nezachycovaly vkládaný papír.
7
Vložte papír požadovaného formátu stranou, na kterou se bude tisknout, nahoru.

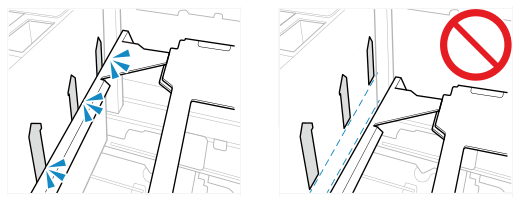

Před vložením papíru jednou zavřete zásobník papíru a zvedněte vnitřní zvedák do mezipolohy. Pokud provedete zarovnání papíru, když je vnitřní zvedák příliš spuštěný a papír se nedotýká vodítek papíru, boční vodicí desky se zúží, což způsobí zaseknutí papíru a zabrání podávání papíru.
Vložte sadu papíru o výšce přibližně 10 mm (3/8").
Vložte stoh papíru tak, aby okraj stohu papíru směřoval k levé straně podstavce na papír.
Při vkládání tabelačního papíru
Vkládejte jej ve správném tabelačním pořadí se štítky na opačné straně vůči směru podávání.
8
Podržte páčku a posuňte vnější boční vodicí desku a vnitřní boční vodicí desku tak, aby byly vyrovnány s požadovanou velikostí papíru.
9
Utáhněte uzamykací úchytky (na 4 místech) na bočních vodicích deskách.
10

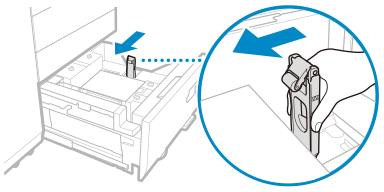

Podržte páčku a posuňte koncovou zarážku tak, aby byla zarovnaná se značkou pro formát vloženého papíru.
11
Vložte veškerý zbývající papír stranou určenou k tisku nahoru.

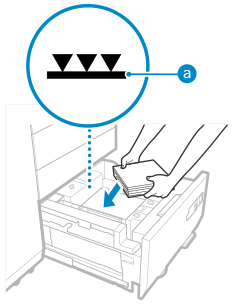

Objem vložených papírů nesmí přesáhnout linku maximálního množství (). Pokud papír překročí linku maximálního množství, může docházet k nesprávnému podávání nebo zachycení papíru.
). Pokud papír překročí linku maximálního množství, může docházet k nesprávnému podávání nebo zachycení papíru.12
Zasuňte podstavec na papír zcela do přístroje, dokud nezapadne na místo.
Vnitřní zvedák se automaticky zvedne.
13
Změňte velikost papíru na lístku a vsuňte jej do štítku.
1
Vytáhněte lístek s označením média ze štítku.
2
Na lístek pro označení média nalepte novou velikost papíru.
3
Vsuňte lístek s označením média do štítku.
DŮLEŽITÉ
Při ukládání papíru do podstavce na papír nevystavujte přidržovač zadního okraje silnému nárazu; mohlo by to vést k poruše nebo poškození stroje.
Při ukládání papíru do podstavce na papír nevystavujte podávací válec silným nárazům. Mohlo by to vést k poruše nebo poškození stroje.
Při otevírání a zavírání nevystavujte podstavec na papír silným nárazům. Mohlo by to vést k poruše stroje, jeho poškození nebo nežádoucímu posunutí obrazu.
Nikdy nedávejte papír nebo jiný předmět do prázdného prostoru v podstavci na papír hlavní jednotky vedle sady papíru; mohlo by dojít k poruše nebo poškození stroje.
Do oblasti pro vkládání papíru nevkládejte nic jiného. Může to způsobit nesprávnou funkci.
Uvnitř jednotky Multi-drawer Paper Deck-E je připevněn rozfukovač papíru. Do otvoru rozfukovače nevkládejte papírové spony ani jiné cizí předměty.
POZNÁMKA
Jestliže jsou na obalu papíru instrukce o tom, jakou stranou papír uložit, řiďte se podle nich.
Pokud se během tisku vyskytne problém, můžete jej vyřešit otočením papíru a jeho opětovným vložením. Papír s texturou, papír potažený povrchovou vrstvou na jedné straně a papír potištěný odlišně na přední a zadní straně však obrátit nelze. Takový papír vyměňte za nový.
Jsou-li podávací válce spuštěny, zavřete podstavec na papír jednou a pak jej znovu otevřete.
