Vkládání papíru do jednotky POD Deck Lite-C (volitelný doplněk)
Velikost papíru, který lze vložit do jednotky POD Deck Lite-C, naleznete v následujícím textu. Vložení papíru jiného formátu (jiného než použitelného formátu) může způsobit poruchu.
Použitelný papír
Použitelný papír
Chcete-li kontrolovat odchylku podávání papíru a dosáhnout vyšší přesnosti tisku, můžete papír podávat pomocí součásti Side Guide Plate Fixing Bracket-A. Použití jednotky Side Guide Plate Fixing Bracket-A k vkládání papíru do jednotky POD Deck Lite-C
* Jednotku Side Guide Plate Fixing Bracket-A můžete použít, pokud vkládáte papír o velikosti A4R nebo větší.
* Jednotku Side Guide Plate Fixing Bracket-A můžete použít, pokud vkládáte papír o velikosti A4R nebo větší.
Při vkládání obálek zkontrolujte jejich orientaci a stranu, kterou jsou otočeny nahoru. Orientace pro vkládání obálek (POD Deck Lite-C) (volitelné zařízení)
Při používání papíru s logy dbejte na orientaci vloženého papíru a na to, která strana směřuje nahoru. Orientace pro vkládání papíru s logem
Při používání papíru s logy dbejte na orientaci vloženého papíru a na to, která strana směřuje nahoru. Orientace pro vkládání papíru s logem
Vkládání papíru do jednotky POD Deck Lite-C
Zvedák uvnitř podstavců na papír se zvedá a klesá automaticky. Při ukládání papíru dejte pozor, abyste si neskřípli prsty a nezpůsobili si zranění.
DŮLEŽITÉ
Dojde-li papír a tisk se zastaví, když tisknete v režimu sešívání, neodebírejte vytisknuté listy papíru, které čekají na sešití. (Po odstranění zachyceného papíru se tisk a sešívání obnoví.)
Potřebujete-li zvedák zdvihnout (např. když vám do zásobníku na papír zapadne nějaký předmět), nezdvihejte zvedák o více než 50 mm (2") nebo diagonálně; mohlo by dojít k poruše nebo poškození stroje.
Nezvedejte zvedák uvnitř podstavců na papír, když je hlavní napájení zapnuté. Mohlo by to vést k selhání nebo poškození stroje. Potřebujete-li zvednout zvedák (například, když vám upadnou předměty), vypněte hlavní vypínač při otevřených podstavcích na papír. Vypnutí přístroje
Vložení potištěného papíru do POD Deck Lite-C může způsobit poruchu. Při tisku na zadní stranu potištěného papíru (ruční oboustranný tisk) nezapomeňte vložit papír do víceúčelového zásobníku. Vkládání papíru do víceúčelové přihrádky
Uvnitř jednotky POD Deck Lite-C je připevněn rozfukovač papíru. Do otvoru rozfukovače nevkládejte papírové spony ani jiné cizí předměty.
Budete-li vkládat papír do jednotky POD Deck Lite-C v prostředí s nízkou vlhkostí, může docházet k zachycení papíru. Dojde-li k zachycení papíru, odstraňte zachycený papír podle instrukcí na obrazovce ovládacího panelu. Ujistěte se také, že uložený papír není zkroucený.
1

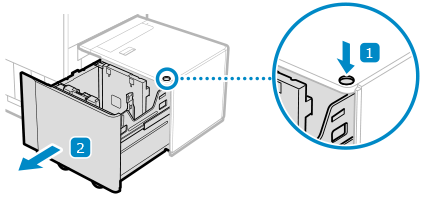

Vytahujte balík papíru směrem k sobě, dokud se nezastaví.
Vnitřní zvedák se automaticky spustí do polohy pro doplnění papíru.
V závislosti na podmínkách použití může určitou dobu trvat, než se po stisknutí tlačítka otevře podstavec na papír.
2
Papíry prolistujte a zarovnejte okraje.
Prolistujte čtyři okraje papíru po malých částech a zarovnejte okraje několikerým poklepáním papírů na rovnou plochu.
3
Uložte papír stranou určenou k tisku nahoru.
Vložte papír tak, aby okraj papíru směřoval k levé straně podstavce na papír.

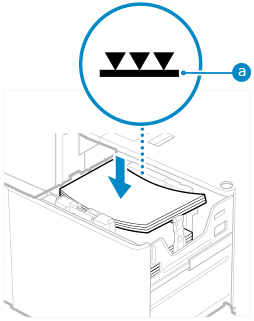

Objem vložených papírů nesmí přesáhnout linku maximálního množství (
). Pokud papír překročí linku maximálního množství, může docházet k nesprávnému podávání nebo zachycení papíru.
). Pokud papír překročí linku maximálního množství, může docházet k nesprávnému podávání nebo zachycení papíru.Při ukládání papíru dbejte na to, aby výška sady papíru nepřesahovala 20 mm (3/4"). Bude-li výška sady papíru přesahovat 20 mm (3/4"), může se stát, že se okraje papíru zkroutí nebo pomačkají nebo se sníží kvalita tisku.
Při vkládání tabelačního papíru
Vkládejte jej ve správném tabelačním pořadí se štítky na opačné straně vůči směru podávání.
4
Zasuňte podstavec na papír zcela do přístroje, dokud nezapadne na místo.
Vnitřní zvedák se automaticky zvedne.
DŮLEŽITÉ
V níže popsaných případech umístěte boční vodicí desky podle papíru, které budete používat. Změna velikosti papíru pro jednotku POD Deck Lite-C
Když papír vkládáte do podstavce na papír poprvé
Je-li velikost vloženého papíru jiná než pozice bočních vodicích desek a papír je ohnutý nebo je u okrajů mezera
Při ukládání papíru do podstavce na papír nevystavujte přidržovač zadního okraje silnému nárazu; mohlo by to vést k poruše nebo poškození stroje.
Nikdy nedávejte papír nebo jiný předmět do prázdného prostoru v podstavci na papír hlavní jednotky vedle sady papíru; mohlo by dojít k poruše nebo poškození stroje.
Do oblasti pro vkládání papíru nevkládejte nic jiného. Může to způsobit nesprávnou funkci.
Nelze-li hladce provést výstup prvního výstupního listu do výstupní přihrádky, doporučujeme na výstupní přihrádku předem umístit prázdný list stejného či většího rozměru než daný výstupní papír.
POZNÁMKA
Při vkládání papíru do podstavce se ujistěte, že nastavení velikosti papíru odpovídá velikosti papíru, který ukládáte.
Uložte papír pod válečky přidržovače zadního okraje.
Pokud se během tisku vyskytne problém, můžete jej vyřešit otočením papíru a jeho opětovným vložením.
Použití jednotky Side Guide Plate Fixing Bracket-A k vkládání papíru do jednotky POD Deck Lite-C
1
Vytahujte balík papíru směrem k sobě, dokud se nezastaví.
Vnitřní zvedák se automaticky spustí do polohy pro doplnění papíru.
V závislosti na podmínkách použití může určitou dobu trvat, než se po stisknutí tlačítka otevře podstavec na papír.
2

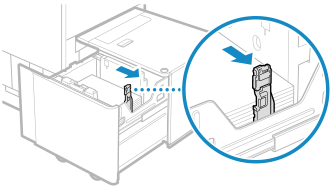

Uchopte páčku a posuňte koncovou zarážku do polohy, kdy nezachytí vkládaný papír.
3
Odeberte veškerý uložený papír.
4
Po zavření podstavce na papír znovu otevřete podstavec na papír.
Vnitřní zvedák se automaticky zvedne.
5
Podržte páčku a posuňte vnější boční vodicí desku a vnitřní boční vodicí desku tak, aby nezachycovaly vkládaný papír.
6
Uložte papír stranou určenou k tisku nahoru.
Připravte sadu papíru o výšce přibližně 20 mm (3/4").
Vložte sadu papíru k levé stěně zásobníku.
7
Podržte páčku a posuňte vnější boční vodicí desku a vnitřní boční vodicí desku tak, aby byly vyrovnány s požadovanou velikostí papíru.

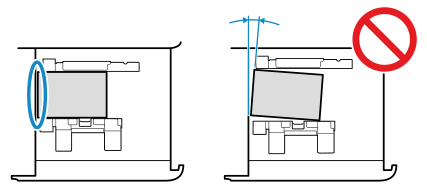

Při posouvání bočních vodicích desek se ujistěte, že se stoh papíru stále dotýká levé stěny podstavce na papír.
Položte ruku na papír a zkontrolujte, zda leží zcela naplocho. Pokud papír neleží zcela naplocho, mezi bočními vodicími deskami je příliš malá vzdálenost. Znovu upravte polohu destiček.
8

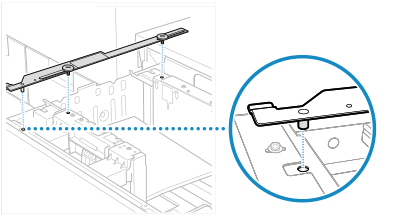

Umístěte jednotku Side Guide Plate Fixing Bracket-A na podstavec na papír tak, že zasunete polohovací kolík do odpovídajícího otvoru.
9

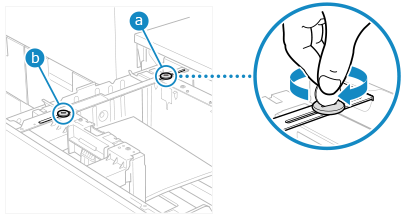

Postavte se nalevo od vytaženého podstavce na papír a utáhněte šroub ve tvaru mince.
Podržte jednu stranu bočních vodicích desek, aby se nepohybovala, a utáhněte šroub nejdřív na levé straně () a pak na pravé straně (
). Pokud nejdříve utáhnete šroub ve tvaru mince na pravé straně (), boční vodicí deska se může naklonit.
) a pak na pravé straně (). Pokud nejdříve utáhnete šroub ve tvaru mince na pravé straně (), boční vodicí deska se může naklonit.Jsou-li šrouby dotaženy našikmo nebo volně, přesnost tisku se sníží.
Po dotažení obou šroubů ve tvaru mince zkontrolujte, zda se stoh papíru těsně dotýká levé stěny podstavce na papír.
Dosažení ještě vyšší přesnosti tisku
Zkontrolujte všechny následující skutečnosti:

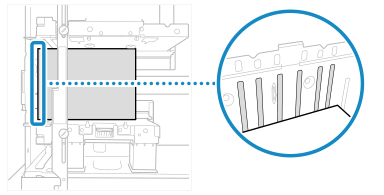

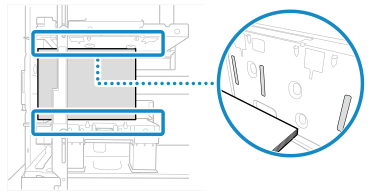

Zkontrolujte, zda se stoh papíru dotýká dvou nebo více hřebenů na levé stěně podstavce na papír.
Zkontrolujte, zda se stoh papíru dotýká jednoho nebo více hřebenů na vnitřní boční vodicí desce a jednoho hřebene na vnější boční vodicí desce.

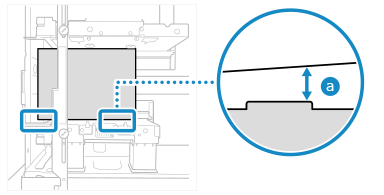

Pokud je mezi stohem papíru a hřebenem na vnější boční vodicí desce mezera (mezera () na obrázku), zkontrolujte, zda se pohybuje v rozmezí od 0,1 mm do 0,5 mm (0,01" až 0,02") (což zhruba odpovídá tloušťce jednoho až pěti listů běžného papíru s gramáží 80 g/m² (20 lb vazba)).
) na obrázku), zkontrolujte, zda se pohybuje v rozmezí od 0,1 mm do 0,5 mm (0,01" až 0,02") (což zhruba odpovídá tloušťce jednoho až pěti listů běžného papíru s gramáží 80 g/m² (20 lb vazba)).
Je-li mezera () větší než 0,5 mm (0,02"), snižte vzdálenost mezi bočními vodicími deskami tím, že povolíte šroub ve tvaru mince na vnější straně, přidržíte vnější boční vodicí desku tak, aby se nehýbala, a pak šroub opět dotáhnete.
) větší než 0,5 mm (0,02"), snižte vzdálenost mezi bočními vodicími deskami tím, že povolíte šroub ve tvaru mince na vnější straně, přidržíte vnější boční vodicí desku tak, aby se nehýbala, a pak šroub opět dotáhnete.Je-li mezera () menší než 0,1 mm (0,01"), zvyšte vzdálenost mezi bočními vodicími deskami tím, že povolíte šroub ve tvaru mince na vnější straně, přidržíte vnější boční vodicí desku tak, aby se nehýbala, a šroub opět dotáhnete.
) menší než 0,1 mm (0,01"), zvyšte vzdálenost mezi bočními vodicími deskami tím, že povolíte šroub ve tvaru mince na vnější straně, přidržíte vnější boční vodicí desku tak, aby se nehýbala, a šroub opět dotáhnete.Pokud jste upravili vzdálenost mezi bočními vodicími deskami, zkontrolujte, zda se stoh papíru nyní dotýká dvou či více hřebenů na levé stěně podstavce na papír.
10
Vložte veškerý zbývající papír stranou určenou k tisku nahoru.
Při ukládání papíru dbejte na to, aby výška sady papíru nepřesahovala 20 mm (3/4"). Bude-li výška sady papíru přesahovat 20 mm (3/4"), může se stát, že se okraje papíru zkroutí nebo pomačkají nebo se sníží kvalita tisku.
Ujistěte se, že dodatečně vložený stoh papíru řádně spočívá na dříve vloženém stohu.
11

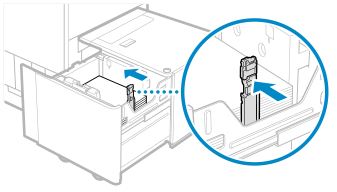

Podržte páčku a posuňte koncovou zarážku tak, aby byla zarovnaná s velikostí vloženého papíru.
Pokud je koncová zarážka zarovnána, ale příliš volně nebo příliš těsně, může dojít k zachycení papíru, ke snížení kvality obrazu nebo znečištění vnitřních částí stroje.
12
Jemně zatlačte podstavec na papír zcela do přístroje, dokud nezapadne na místo.
Vnitřní zvedák se automaticky zvedne.
Změna velikosti papíru pro jednotku POD Deck Lite-C
1
Zaregistrujte požadovanou velikost papíru. Nastavení velikosti a typu papíru pro podstavec na papír a zásuvku na papír
Velikost papíru je rozpoznána automaticky.
* Pokud zjištěná velikost papíru neodpovídá vloženému papíru, nemusí být papír vložen správně. Znovu vložte papír.
2
Vytahujte balík papíru směrem k sobě, dokud se nezastaví.
Vnitřní zvedák se automaticky spustí do polohy pro doplnění papíru.
V závislosti na podmínkách použití může určitou dobu trvat, než se po stisknutí tlačítka otevře podstavec na papír.
3
Uchopte páčku a posuňte koncovou zarážku do polohy, kdy nezachytí vkládaný papír.
4
Odeberte veškerý uložený papír.
5
Zasuňte podstavec na papír zcela do přístroje, dokud nezapadne na místo.
Vnitřní zvedák se automaticky zvedne.
6
Vytahujte podstavec na papír směrem k sobě, dokud se nezastaví.
Vnitřní zvedák se automaticky spustí do polohy pro doplnění papíru.
7

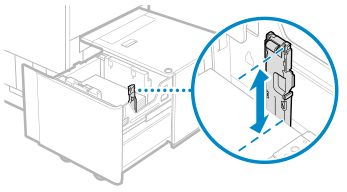

Podržte páčku a posuňte vnější boční vodicí desku a vnitřní boční vodicí desku tak, aby nezachycovaly vkládaný papír.
8
Vložte papír požadovaného formátu stranou, na kterou se bude tisknout, nahoru.
Připravte sadu papíru o výšce přibližně 20 mm (3/4").
Vložte stoh papíru tak, aby okraj stohu papíru směřoval k levé straně podstavce na papír.
Při vkládání tabelačního papíru
Vkládejte jej ve správném tabelačním pořadí se štítky na opačné straně vůči směru podávání.
9
Podržte páčku a posuňte vnější boční vodicí desku a vnitřní boční vodicí desku tak, aby byly vyrovnány s požadovanou velikostí papíru.
Při posouvání bočních vodicích desek se ujistěte, že se stoh papíru stále dotýká levé strany podstavce na papír.
Boční vodicí desky, které jsou zarovnané, ale příliš volné nebo příliš těsné, mohou způsobit chybné podávání nebo zaseknutí papíru.
10
Podržte páčku a posuňte koncovou zarážku tak, aby byla zarovnaná se značkou pro formát vloženého papíru.
Pokud je koncová zarážka zarovnána, ale příliš volně nebo příliš těsně, může dojít k zachycení papíru, ke snížení kvality obrazu nebo znečištění vnitřních částí stroje.
11
Vložte veškerý zbývající papír stranou určenou k tisku nahoru.

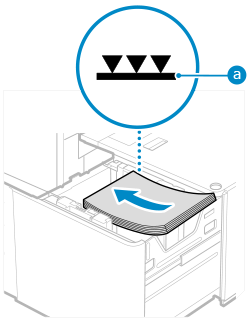

Objem vložených papírů nesmí přesáhnout linku maximálního množství (). Pokud papír překročí linku maximálního množství, může docházet k nesprávnému podávání nebo zachycení papíru.
). Pokud papír překročí linku maximálního množství, může docházet k nesprávnému podávání nebo zachycení papíru.Při ukládání papíru dbejte na to, aby výška sady papíru nepřesahovala 20 mm (3/4"). Bude-li výška sady papíru přesahovat 20 mm (3/4"), může se stát, že se okraje papíru zkroutí nebo pomačkají nebo se sníží kvalita tisku.
Ujistěte se, že dodatečně vložený stoh papíru řádně spočívá na dříve vloženém stohu.
12
Zasuňte podstavec na papír zcela do přístroje, dokud nezapadne na místo.
Vnitřní zvedák se automaticky zvedne.
13
Změňte velikost papíru na lístku a vsuňte jej do štítku.
1
Vytáhněte lístek s označením média ze štítku.
2
Na lístek pro označení média nalepte novou velikost papíru.
3
Vsuňte lístek s označením média do štítku.
DŮLEŽITÉ
Při ukládání papíru do podstavce na papír nevystavujte přidržovač zadního okraje silnému nárazu; mohlo by to vést k poruše nebo poškození stroje.
Papír vkládejte tak, aby vnější boční vodicí deska, vnitřní boční vodicí deska a koncová zarážka byly správně zarovnané se značkami formátu papíru. Pokud nejsou řádně zarovnány, může dojít k zachycení papíru, ke snížení kvality obrazu nebo zašpinění vnitřních částí stroje.
Nikdy nedávejte papír nebo jiný předmět do prázdného prostoru v podstavci na papír hlavní jednotky vedle sady papíru; mohlo by dojít k poruše nebo poškození stroje.
Do oblasti pro vkládání papíru nevkládejte nic jiného. Může to způsobit nesprávnou funkci.
Nelze-li hladce provést výstup prvního výstupního listu do výstupní přihrádky, doporučujeme na výstupní přihrádku předem umístit prázdný list stejného či většího rozměru než daný výstupní papír.
POZNÁMKA
Pokud se během tisku vyskytne problém, můžete jej vyřešit otočením papíru a jeho opětovným vložením.
