Nastavení/Uložení] na obrazovce [Hlavní obrazovka] nebo jiné obrazovce. [Kontrola způsobu údržby]Přidání sponek do součásti Staple Finisher-AQ a Booklet Finisher-AQ
Když dojdou sponky v sešívací jednotce nebo v jednotce sedlového sešívání jednotky Staple Finisher-AQ nebo Booklet Finisher-AQ, zobrazí se vpravo dole na obrazovce [
]. V takovém případě vyměňte štoček sponek za nový a přidejte další sponky.
Postup výměny štočku sponek v krocích můžete shlédnout na videu, které si pustíte stisknutím [].
]. V takovém případě vyměňte štoček sponek za nový a přidejte další sponky.Postup výměny štočku sponek v krocích můžete shlédnout na videu, které si pustíte stisknutím [
].* Video s postupem výměny si můžete kdykoli přehrát stisknutím [ Nastavení/Uložení] na obrazovce [Hlavní obrazovka] nebo jiné obrazovce. [Kontrola způsobu údržby]
Nastavení/Uložení] na obrazovce [Hlavní obrazovka] nebo jiné obrazovce. [Kontrola způsobu údržby]Výměna štočku sponek v sešívací jednotce
1
Otevřete přední kryt finišeru.
2

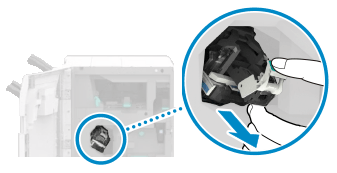

Vyjměte zásobník svorek.
Uchopte zásobník svorek za zelenou úchytku a vytáhněte jej přímým tahem ven.
3
Vytáhněte ze zásobníku svorek schránku na svorky.
4
Vyjměte nový štoček sponek z krabice.
Pásku, která drží svorky pohromadě, odstraňte až poté, co schránku umístíte do zásobníku na svorky.
5
Nainstalujte nový štoček sponek do zásobníku sponek.
6

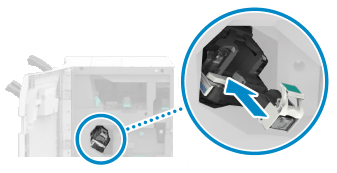

Nainstalujte zásobník svorek do finišeru.
Podržte zelené kolečko na zásobníku svorek a pevně zatlačte zásobník co nejdále dovnitř.
7
Zavřete přední kryt finišeru.
Výměna štočku sponek v jednotce sedlového sešívání (pouze pro Booklet Finisher-AQ)
1
Otevřete přední kryt finišeru.
2

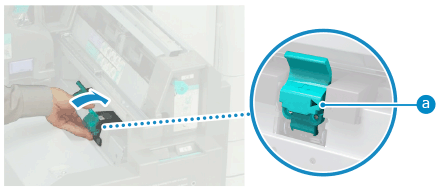

Vytáhněte jednotku sedlové sešívačky.
3
Odeberte dva zásobníky svorek.
4
Stiskněte modré části na obou stranách krytu zásobníku na svorky a otevřete jej.
5
Vyjměte štoček sponek, přitom ho přidržujte na obou stranách.
6
Vyjměte nový štoček sponek z krabice.
7

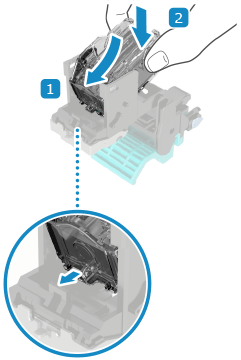

Vložte novou schránku na svorky do zásobníku na svorky.
Úhlopříčně zaveďte jazýček na přední části štočku sponek do otvoru v zásobníku na svorky a tlačte na zadní část štočku svorek, dokud s cvaknutím nezapadne do zajištěné polohy.
* V každém případě zaveďte do zásobníku na svorky nejdříve přední část schránky na svorky. Nepokoušejte se zavést nejdříve zadní část štočku svorek.
* V každém případě zaveďte do zásobníku na svorky nejdříve přední část schránky na svorky. Nepokoušejte se zavést nejdříve zadní část štočku svorek.
8
Zavřete kryt zásobníku na svorky.
9
Vložte dva zásobníky svorek do jednotky sedlového sešívání.
Dbejte na to, abyste zásobníky na svorky vložili tak, aby značky označující správnou polohu (
) byly zarovnány.
) byly zarovnány.10

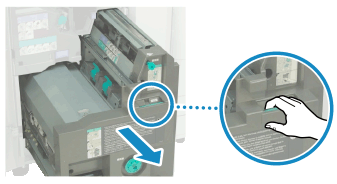

Zasuňte jednotku sedlového sešívání.
11
Zavřete přední kryt finišeru.
POZNÁMKA
Pokud přístroj po instalaci nového štočku sponek nesešívá
Je možné, že sponky nedosahují k přednímu konci zásobníku. Přemístěte svorky. [Změna polohy svorek sedlové sešívačky]
