Staple Finisher-AQ, Booklet Finisher-AQ, Jednotka děrovačky, a Inner Booklet Trimmer-A

Chcete-li sešívat papír, skládat papír a používat další funkce kompletace, nainstalujte volitelný Staple Finisher-AQ nebo Booklet Finisher-AQ.
Chcete-li používat funkci děrování, musíte na finišer také nainstalovat následující jednotka děrovačky.

Puncher Unit-BZ

Puncher Unit-CA

Puncher Unit-BY

Když na Booklet Finisher-AQ nasadíte součást Inner Booklet Trimmer-A, můžete ořezávat a úhledně zarovnávat okraje sedlově sešitého papíru brožury.

Jestliže nainstalujete součást Multi Function Professional Puncher-C, můžete vytvářet různé typy otvorů. Další informace o jednotce Multi Function Professional Puncher-C naleznete v příručce k jednotce Multi Function Professional Puncher-C.

Dostupné funkce kompletace

Opatření při používání funkcí kompletace

Názvy součástí a jejich funkce

Specifikace

Dostupné funkce kompletace

Funkce kompletace, které jsou k dispozici, když je nainstalován Staple Finisher-AQ nebo Booklet Finisher-AQ, jsou uvedeny níže.

Funkce řazení

Třídit

Skupina

Přesah

Funkce sešívání

Rohové

Dvojité

Sedlové sešití*1

Odstřihnutí*1*2

Funkce skládání

Skládání ve hřbetu*1

Funkce děrování

Děrovat*3

*1Dostupné pouze v případě, že je nainstalována jednotka Booklet Finisher-AQ.

*2Dostupné pouze v případě, že je nainstalována jednotka Inner Booklet Trimmer-A.

*3Dostupné pouze v případě, že je nainstalována jednotka Jednotka děrovačky.

POZNÁMKA

Podrobnosti o nastavení položek jednotlivých funkcí viz následující:

Doplňky s funkcemi kompletace

Opatření při používání funkcí kompletace

Bezpečnostní opatření při použití funkce sloučení a seskupení

Pokud je během spouštění zásobníku dosaženo limitu zatížení, papír se automaticky vysune do dostupného zásobníku. Pokud všechny dostupné přihrádky dosáhly svého limitu zatížení, tisk se pozastaví. Po vyjmutí vysunutého papíru z přihrádky se tisk obnoví.

Bezpečnostní opatření při používání sešívačky

Maximální počet listů, které je možné sešít, se liší v závislosti na typu a tloušťce papíru. Specifikace
Pokud přístroj nemůže sešít papír, vyměňte papír nebo snižte počet listů, které se mají sešít.

Odstraňte sešívaný papír až po jeho úplném vysunutí do přihrádky a během sešívání jej nevyjímejte.

Když se zobrazí [Vložte svorky do jednotky sešívačky.], vyměňte štoček sponek a přidejte další svorky. Přidávání sponek (volitelné)

Pokud přihrádka dosáhne své dolní mezní polohy, tisk se pozastaví. Po vyjmutí vysunutého papíru z přihrádky se tisk obnoví.

Bezpečnostní opatření při používání sedlového sešití

Stav skládání se liší v závislosti na typu papíru a počtu listů.

Názvy součástí a jejich funkce

Pohled zvenčí

Vnitřní prostor

Pohled zvenčí

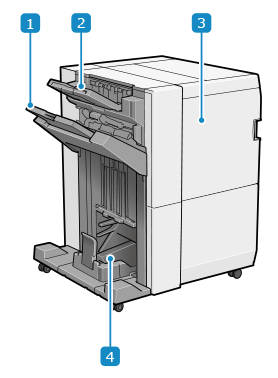

Staple Finisher-AQ

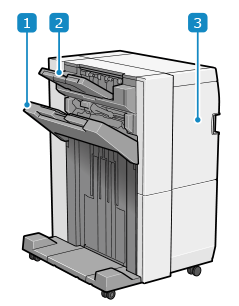

Booklet Finisher-AQ

Výstupní přihrádka (přihrádka B)

Výstup na tištěný a kopírovaný papír. Můžete nastavit, která funkce se má použít jako výstupní místo. Nastavení určení výstupu
* Pokud je položka [Režim Objemná sada] nastavena na [Zap], výtisky se přednostně vytisknou do přihrádky B, a to bez ohledu na nastavení položky [Nastavení výstupní přihrádky]. [Režim Objemná sada] (pouze pro Řada 8100)

Výstupní přihrádka (přihrádka A)

Přední kryt

Otevřete ji, když se zachytí papír nebo sponka, a při přidávání sponek.
Když je nainstalována Jednotka děrovačky, otevřete ji a zlikvidujte odpad z děrovačky.

Přihrádka na brožury

Výstup papíru brožury se sedlovým sešitím.

POZNÁMKA

Výstupní přihrádka B vyrovnává vystupující papír pomocí dvou vyrovnávacích vodítek. Tato vodítka lze nastavit na požadovanou polohu.

[Nastavení zarovnání přihrádky B finišeru] (pouze pro Řada 8100)

Vnitřní prostor

Staple Finisher-AQ

Booklet Finisher-AQ

Odpadní zásobník na svorky

Vysuňte, chcete-li odstranit odpad ze sešívačky. Likvidace odpadu ze sešívačky (volitelné)

Zásobník odpadu z řezačky (když je nainstalována Inner Booklet Trimmer-A)

Vysuňte, chcete-li odstranit odpad z řezačky. Likvidace odpadu z řezačky (volitelné)

Zásobník odpadu z děrovačky (když je nainstalována Jednotka děrovačky)

Vysuňte, chcete-li odstranit odpad z děrovačky.

Jednotka sedlového sešívání

Vysuňte, když se zachytí papír nebo sponka, a při přidávání sponek.

Specifikace

Velikost, typ a plošná hmotnost papíru	Veškerý papír, který může projít přístrojem*1Použitelný papír
Kapacita výstupní přihrádky (přihrádka A)*2	Žádná nastavení dokončování, třídění, seskupování A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") na výšku (odpovídá 250 listům) A3, B4, A4R, B5R, 330 mm × 483 mm (13" × 19"), 320 mm × 450 mm (SRA3) (12 5/8" × 17 11/16"), 305 mm × 457 mm (12" × 18"), LTRR, LGL, 11" × 17", 8K, 16KR: 47 mm (1 7/8") na výšku (odpovídá 125 listům) Obálky: 30 listů Skládání do Z (Když je připojena jednotka Paper Folding Unit-K) A3, B4, A4R, LTRR, LGL, 11" × 17": 30 listů Skládání na polovinu (Když je připojena jednotka Paper Folding Unit-K) A4R, LTRR: 30 listů
Kapacita výstupní přihrádky (přihrádka B)*2	Žádná nastavení dokončování, třídění, seskupování A4, B5, LTR, EXEC, 16K: 285 mm (11 1/4") na výšku (odpovídá 2 000 listům) A5, A5R, STMTR: 216 mm (8 1/2") na výšku (odpovídá 1 500 listům) A3, B4, A4R, B5R, A6R, 330 mm × 483 mm (13" × 19"), 320 mm × 450 mm (SRA3) (12 5/8" × 17 11/16"), 305 mm × 457 mm (12" × 18"), LTRR, LGL, 11" × 17", 8K, 16KR: 147 mm (5 3/4") na výšku (odpovídá 1 000 listům) Obálky Kakugata 2: 300 listů Jiný než Kakugata 2: 150 listů Skládání do Z (Když je připojena jednotka Paper Folding Unit-K) A3, B4, 11" × 17": 30 listů A4R, LTRR, LGL: 15 listů Skládání na polovinu (Když je připojena jednotka Paper Folding Unit-K) A4R, LTRR: 50 listů Dlouhý list papíru (210,0 mm × 487,8 mm až 330,2 mm × 1 300 mm (8 1/4“ × 19 1/4" až 13" × 51 1/4")) Když není nasazena jednotka Long Sheet Tray-B ani Long Sheet Tray-C nebo když se používá papír s délkou 762 mm (30") nebo delší Ruční podpora Když je připojen Long Sheet Tray-B nebo Long Sheet Tray-C (487,8 mm až 762,0 mm (19 1/4" až 30")) 52 g/m² až 150 g/m² (14 lb vazba až 39,9 lb vazba): 100 listů 151 g/m² až 300 g/m² (55,8 lb až 110,9 lb přebal): 50 listů Když je [Režim Objemná sada] nastaven na [Zap] A4, A5, A5R, B5, LTR, STMTR, EXEC, 16K: 490 mm (19 1/4") na výšku (odpovídá 4 000 listům)34 A4R, B5R, LTRR, 16KR: 285 mm (11 1/4") na výšku (odpovídá 2 000 listům) A3, B4, 330 mm × 483 mm (13" × 19"), 320 mm × 450 mm (SRA3) (12 5/8" × 17 11/16"), 305 mm × 457 mm (12" × 18"), LGL, 11" × 17", 8K: 216 mm (8 1/2") na výšku (odpovídá 1 500 listům) A6R: 147 mm (5 3/4") na výšku (odpovídá 1 000 listům) Přesah Stejně jako „Bez nastavení dokončování, sbalit, seskupit“ 5 Sešívání (rohové/dvojité) A4, B5, LTR, EXEC, 16K: 200 výtisků, celkem 3 000 listů nebo 490 mm (19 1/4") na výšku A4R, B5R, LTRR, 16KR: 200 výtisků, celkem 2 000 listů nebo 285 mm (11 1/4") na výšku A3, B4, 330 mm × 483 mm (13" × 19"), 320 mm × 450 mm (SRA3) (12 5/8" × 17 11/16"), 305 mm × 457 mm (12" × 18"), LGL, 11" × 17", 8K: 200 kopií, celkem 1 500 listů nebo 216 mm (8 1/2") na výšku6
Kapacita přihrádky na brožury (pouze Booklet Finisher-AQ)	60 g/m² až 81,4 g/m² (16 lb vazba až 21,7 lb vazba) Papír Vazba 11 až 15 listů: 10 kopií Vazba 16 až 20 listů: 5 kopií 60 g/m² až 105 g/m² (16 lb vazba až 28 lb vazba) Papír Vazba 2 až 5 listů: 25 kopií Vazba 6 až 10 listů: 15 kopií 106 g/m² až 220 g/m² (29 lb vazba až 80 lb přebal) Papír Vazba 2 až 5 listů: 3 kopií
Počet listů, které lze sešít	Rohový a dvojitý (nepotažený papír) A4, B5, LTR, EXEC, 16K 52 g/m² až 90 g/m² (14 lb vazba až 24 lb vazba): 100 listů 90,1 g/m² až 128 g/m² (24 lb vazba až 34 lb vazba): 60 listů 128,1 g/m² až 150 g/m² (34,1 lb vazba až 39,9 lb vazba): 50 listů 150,1 g/m² až 180 g/m² (55,5 lb až 66 lb přebal): 40 listů 180,1 g/m² až 220 g/m² (66,6 lb až 80 lb přebal): 30 listů 220,1 g/m² až 256 g/m² (81,4 lb až 94,7 lb přebal): 25 listů 256,1 g/m² až 300 g/m² (94,7 lb až 110 lb přebal): 15 listů A4R, B5R, LTRR, 16KR 52 g/m² až 90 g/m² (14 lb vazba až 24 lb vazba): 65 listů 90,1 g/m² až 128 g/m² (24 lb vazba až 34 lb vazba): 60 listů 128,1 g/m² až 150 g/m² (34,1 lb vazba až 39,9 lb vazba): 50 listů 150,1 g/m² až 180 g/m² (55,5 lb až 66 lb přebal): 40 listů 180,1 g/m² až 220 g/m² (66,6 lb až 80 lb přebal): 30 listů 220,1 g/m² až 256 g/m² (81,4 lb až 94,7 lb přebal): 25 listů 256,1 g/m² až 300 g/m² (94,7 lb až 110 lb přebal): 15 listů A3, B4, LGL, 11" × 17", 8K 52 g/m² až 90 g/m² (14 lb vazba až 24 lb vazba): 65 listů 90,1 g/m² až 128 g/m² (24 lb vazba až 34 lb vazba): 50 listů 128,1 g/m² až 150 g/m² (34,1 lb vazba až 39,9 lb vazba): 40 listů 150,1 g/m² až 180 g/m² (55,5 lb až 66 lb přebal): 30 listů 180,1 g/m² až 220 g/m² (66,6 lb až 80 lb přebal): 25 listů 220,1 g/m² až 256 g/m² (81,4 lb až 94,7 lb přebal): 20 listů 256,1 g/m² až 300 g/m² (94,7 lb až 110 lb přebal): 10 listů 330 mm × 483 mm (13" × 19"), 320 mm × 450 mm (SRA3) (12 5/8" × 17 11/16"), 305 mm × 457 mm (12" × 18") 52 g/m² až 90 g/m² (14 lb vazba až 24 lb vazba): 65 listů 90,1 g/m² až 128 g/m² (24 lb vazba až 34 lb vazba): 35 listů 128,1 g/m² až 150 g/m² (34,1 lb vazba až 39,9 lb vazba): 25 listů 150,1 g/m² až 220 g/m² (55,5 lb až 80 lb přebal): 20 listů 220,1 g/m² až 256 g/m² (81,4 lb až 94,7 lb přebal): 15 listů 256,1 g/m² až 300 g/m² (94,7 lb až 110 lb přebal): 10 listů Rohový a dvojitý (potažený papír) A4, A4R, B5, B5R, LTR, LTRR, EXEC, 16K, 16KR 106 g/m² až 128 g/m² (29 lb vazba až 34 lb vazba): 35 listů 128,1 g/m² až 150 g/m² (34 lb vazba až 40 lb vazba): 20 listů A3, B4, LGL, 11" × 17", 8K 106 g/m² až 128 g/m² (29 lb vazba až 34 lb vazba): 30 listů 128,1 g/m² až 150 g/m² (34 lb vazba až 40 lb vazba): 20 listů 330 mm × 483 mm (13" × 19"), 320 mm × 450 mm (SRA3) (12 5/8" × 17 11/16"), 305 mm × 457 mm (12" × 18") 106 g/m² až 150 g/m² (29 lb vazba až 40 lb vazba): 15 listů
Děrování (když je nainstalována Jednotka děrovačky)	Počet děrovaných otvorů a velikost papíru Když je nainstalována Puncher Unit-BZ: Dva otvory: A3, B4, A4, A4R, B5, B5R, A5 7, LTR, LTRR, LGL, 11" × 17", EXEC, 8K, 16K, 16KR Čtyři otvory: A3, B4, A4, B5, LTR, 11" × 17", EXEC, 8K, 16K Když je nainstalována Puncher Unit-BY: Dva otvory: A3, B4, A4, A4R, B5, B5R, A5 7, LTR, LTRR, LGL, 11" × 17", EXEC, 8K, 16K, 16KR Tři otvory: A3, B4, A4, B5, LTR, 11" × 17", EXEC, 8K, 16K Když je nainstalována Puncher Unit-CA: Čtyři otvory: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" × 17", EXEC, 8K, 16K, 16KR Základní hmotnost papíru 52 g/m² až 300 g/m² (14 lb vazba až 110 lb přebal)
Sedlové sešití a přeložení (pouze Booklet Finisher-AQ)	Velikost papíru A3, B4, A4R, 330 mm × 483mm (13" × 19"), 320 × 450 mm (12 5/8" × 17 11/16") (SRA3), 305 × 457 mm (12" × 18"), LTRR, LGL, 11" × 17", vlastní velikost (210 mm × 279,4 mm až 330,2 mm × 487,7 mm (8 1/4" × 11" až 13" × 19 1/4")) Základní hmotnost papíru Gramáž stránek s obsahem: 60 g/m² až 220 g/m² (16 lb vazba až 80 lb přebal) Gramáž přebalu: 60 g/m² až 300 g/m² (16 lb vazba až 110,9 lb přebal) Počet listů, které lze sedlově sešít (papír bez povrchové úpravy) 60 g/m² až 81,4 g/m² (16 lb vazba až 21,7 lb vazba): 20 listů 81,5 g/m² až 105 g/m² (21,7 lb vazba až 27,9 lb vazba): 10 listů 106 g/m² až 220 g/m² (28,2 lb vazba až 81,4 lb přebal): 5 listů Počet listů, které lze složit ve hřbetu (křídový papír) 106 g/m² až 150 g/m² (28,2 lb vazba až 39,9 lb vazba): 5 listů Počet listů pro skládání ve hřbetu 60 g/m² až 105 g/m² (16 lb vazba až 27,9 lb vazba): 5 listů 106 g/m² až 220 g/m² (28,2 lb vazba až 81,4 lb přebal): 3 listy 221 g/m² až 256 g/m² (82 lb až 95 lb přebal): 1 list
Napájení	Staple Finisher-AQ 100 V – 240 V st, 50/60 Hz, 2,9 A Booklet Finisher-AQ 100 V – 240 V st, 50/60 Hz, 3,2 A
Maximální spotřeba energie	Staple Finisher-AQ 386 W (včetně děrovací jednotky) Booklet Finisher-AQ 418 W (včetně děrovací jednotky a Inner Booklet Trimmer-A)
Rozměry (ŠxHxV)	Staple Finisher-AQ 700 mm × 799 mm × 1 041 mm (27 5/8" × 31 1/2" × 41")8 Když je výsuvný zásobník vysunutý: 874 mm × 799 mm × 1 129 mm (34 3/8" × 31 1/2" × 44 1/2")8 Booklet Finisher-AQ 882 mm × 799 mm × 1 041 mm (34 3/4" × 31 1/2" × 41")8 Když je výsuvný zásobník vysunutý: 1 063 mm × 799 mm × 1 129 mm (41 7/8" × 31 1/2" × 44 1/2")8
Hmotnost	Staple Finisher-AQ přibližně 78 kg (172,0 lb) Booklet Finisher-AQ přibližně 131 kg (288,8 lb)

*1Tenký papír s gramáží 63 g/m² (16 lb vazba) nebo nižší a papír s povrchovou vrstvou s gramáží 105 g/m² (28 lb vazba) nebo nižší nelze posílat na výstup z přihrádky A.

*2Při použití papíru 64 g/m² (vazba 17 lb), 75 g/m² (vazba 20 lb)nebo 80 g/m² (vazba 21 lb). Ve všech ostatních případech se kapacita liší.

*3Pod 64 g/m² (vazba 17 lb) formátu A5, A5R nebo STMTR: 216 mm (8 1/2") (odpovídá 1 500 listům)

*4Až 3 000 listů papíru formátu A4, A5, A5R, B5, LTR, EXEC nebo 16K s gramáží 81 g/m² (21,5 lb vazba) nebo více

*5Kromě velikosti papíru, která nepodporuje nastavení posunu, a obálek.

*652 g/m² až 63 g/m² (13,8 lb vazba až 16,8 lb přebal) nebo 330 mm × 483 mm (13" × 19"), 320 mm × 450 mm (SRA3) (12 5/8" × 17 11/16"), 305 mm × 457 mm (12" × 18"): 50 výtisků, celkem 1 500 listů nebo 216 mm (8 1/2") na výšku

*7Pouze v případě, že je nainstalována jednotka Booklet Finisher-AQ.

*8Pokud je toto volitelné zařízení připojeno k hlavní jednotce nebo jinému volitelnému zařízení, vznikne ve vodorovném směru mezera +5 mm (1/4").
