Zachycení papíru v předním krytu hlavní jednotky
Odstraňte papír zachycený v předním krytu hlavní jednotky. Podle pokynů na ovládacím panelu zkontrolujte místo zachycení papíru a odstraňte zachycený papír.
Pokud dojde k roztržení papíru, nezapomeňte vyjmout všechny jeho kusy.
Pokud nemůžete papír vyjmout, nepokoušejte se jej odstranit násilím. Zkontrolujte ovládací panel a odstraňte zachycený papír na jiném místě.
Pokud dojde k roztržení papíru, nezapomeňte vyjmout všechny jeho kusy.
Pokud nemůžete papír vyjmout, nepokoušejte se jej odstranit násilím. Zkontrolujte ovládací panel a odstraňte zachycený papír na jiném místě.
Fixační jednotka a okolní části jsou vystaveny vysokým teplotám. Při odstraňování zachyceného papíru v kroku 3 dbejte na to, abyste se v této oblasti nedotkli žádné součásti.
Vnitřní výstupní vodítko a okolní části jsou vystaveny vysokým teplotám. Při odstraňování zachyceného papíru v kroku 7 dbejte na to, abyste se v této oblasti nedotkli žádné součásti.
1
Otevřete přední kryt hlavní jednotky.
2

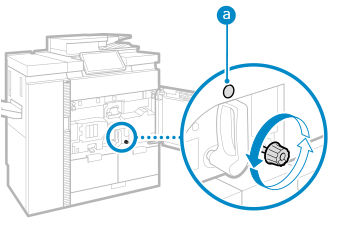

Otočte podávací kolečko (C1).
Kolečko otočte asi 15krát, dokud nezhasne kontrolka (
).
).Zkontrolujte, zda se papír nezachytil ve fixační přenášecí jednotce.
1

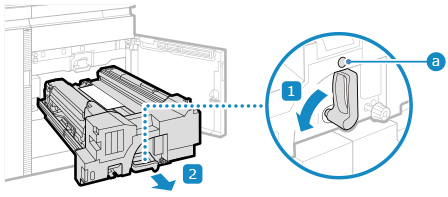

Nakloňte páčku C2 doleva.
2
Přidržte páčku C2 a současně vytáhněte fixační přepravní jednotku ven.
Pokud se světelná kontrolka zámku páčky C2 () rozsvítí červeně, nelze páčku C2 odemknout. Zachycený papír odstraňte podle pokynů na obrazovce.
) rozsvítí červeně, nelze páčku C2 odemknout. Zachycený papír odstraňte podle pokynů na obrazovce.4

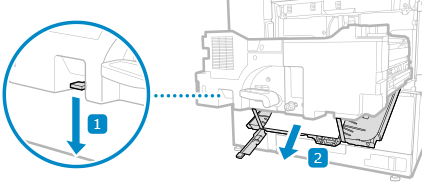

Zkontrolujte, zda se papír nezachytil v duplexním vodítku (C3).
1
Otevřete duplexní vodítko (C3).
2
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
3
Zavřete duplexní vodítko (C3).
5

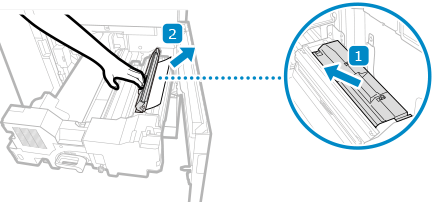

Zkontrolujte, zda se papír nezachytil v horním vodítku před zarovnáním (C4).
1
Otevřete vodítko před zarovnáním (C4).
2
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
Když horní vodítko před zarovnáním (C4) pustíte, zavře se.
6
Odstraňte veškerý papír, který zůstal na podávacím pásu (C5).
Zkontrolujte, zda se papír nezachytil ve vnitřní výstupní jednotce.
1
Otevřete vodítko vnitřní výstupní jednotky (C6).
2
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
3
Zavřete vodítko vnitřní výstupní jednotky (C6).
8

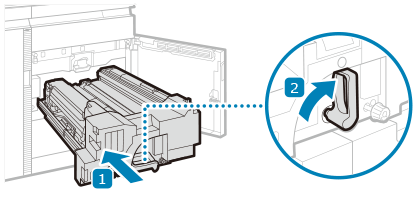

Vraťte fixační přenášecí jednotku do původní polohy.
1
Podržte páčku C2 a fixační přepravní jednotku opatrně zasuňte zpět do stroje
Při zasouvání fixační přepravní jednotky se může páčka C2, kterou přidržujete, pohnout a vyskočit směrem ven.
2
Otočte páčku C2 doprava.
9
Zavřete přední kryt hlavní jednotky.
Po odstranění zachyceného papíru zmizí obrazovka indikující zachycení papíru a tisk bude automaticky pokračovat.
Pokud se objeví obrazovka indikující zachycení papíru na jiném místě, pokračujte podle pokynů na obrazovce a odstraňte zachycený papír.
Pokud se objeví obrazovka indikující zachycení papíru na jiném místě, pokračujte podle pokynů na obrazovce a odstraňte zachycený papír.
POZNÁMKA
Pokud dojde opakovaně k zachycení papíru
Zkontrolujte stav přístroje a papír. Dochází k opakovanému zachycení papíru
