Zachycení papíru v jednotce Staple Finisher-AG a Booklet Finisher-AG (volitelný doplněk)
Odstraňte papír zachycený v jednotce Staple Finisher-AG nebo Booklet Finisher-AG. Podle pokynů na ovládacím panelu zkontrolujte místo zachycení papíru a odstraňte zachycený papír.
Pokud dojde k roztržení papíru, nezapomeňte vyjmout všechny jeho kusy.
Pokud nemůžete papír vyjmout, nepokoušejte se jej odstranit násilím. Zkontrolujte ovládací panel a odstraňte zachycený papír na jiném místě.
Pokud dojde k roztržení papíru, nezapomeňte vyjmout všechny jeho kusy.
Pokud nemůžete papír vyjmout, nepokoušejte se jej odstranit násilím. Zkontrolujte ovládací panel a odstraňte zachycený papír na jiném místě.
Uvíznutí papíru v horním krytu
Tato část popisuje, jak odstranit zachycený papír uvnitř horního krytu. Podle pokynů na ovládacím panelu zkontrolujte místo zachycení papíru a odstraňte zachycený papír.
1
Otevřete přední kryt finišeru.
2
Je-li připojena jednotka jednotka děrovačky, stiskněte tlačítko (A1) až na doraz.
3
Otevřete vodítko A2.
4
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
5
Zavřete vodítko A2.
6
Je-li k finišeru připojena Document Insertion Unit-R, otevřete ji.
7
Zkontrolujte, zda se papír nezachytil ve vodítku A3 (horní kryt) finišeru.
1
Otevřete vodítko A3 (horní kryt).
2
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
8
Otevřete vodítko A4.
9
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
10
Opatrně zavřete vodítko A4, dokud se neozve cvaknutí.
11
Zavřete vodítko A3 (horní kryt) finišeru.

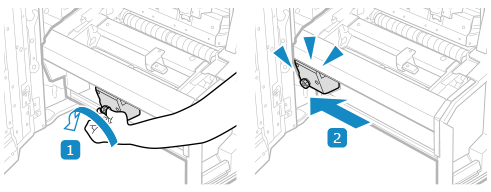

Podržte páčku horního krytu a zajistěte jeho řádné zavření tlakem na místo označené štítky.
12
Pokud se papír zachytil ve vodítku A5 (umístěném v prázdném prostoru), opatrně jej vytáhněte ve směru šipky.
13
Zavřete přední kryt finišeru.
Po odstranění zachyceného papíru zmizí obrazovka indikující zachycení papíru a tisk bude automaticky pokračovat.
Pokud se objeví obrazovka indikující zachycení papíru na jiném místě, pokračujte podle pokynů na obrazovce a odstraňte zachycený papír.
Pokud se objeví obrazovka indikující zachycení papíru na jiném místě, pokračujte podle pokynů na obrazovce a odstraňte zachycený papír.
POZNÁMKA
Pokud dojde opakovaně k zachycení papíru
Zkontrolujte stav přístroje a papír. Dochází k opakovanému zachycení papíru
Zachycení papíru uvnitř předního krytu
Tato část popisuje, jak odstranit zachycený papír uvnitř předního krytu. Podle pokynů na ovládacím panelu zkontrolujte místo zachycení papíru a odstraňte zachycený papír.
1
Otevřete přední kryt finišeru.
2
Otevřete vodítko B1.
3
Otočte kolečkem B2.
4
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
5
Zavřete vodítko B1.
6
Otočte kolečkem B3.
Papír se posune se k výstupnímu otvoru.
7
Otočte kolečkem B4.
Papír se posune se k výstupnímu otvoru.
8
Zdvihněte vodítko B5 (umístěné u vyústění spodního otvoru na papír) a opatrně jej vytáhněte ve směru šipky.
Když je dlouhý list papíru zachycený ve výstupní oblasti horní přihrádky (přihrádka A)
Opatrně vytáhněte zachycený papír podél přihrádky.
Po odstranění zachyceného dlouhého listu papíru se může zobrazit obrazovka s výzvou k otevření předního krytu finišeru nebo jednotky skládání papíru. Tato obrazovka zmizí, když otevřete a zavřete přední kryt.
9
Zavřete přední kryt finišeru.
Po odstranění zachyceného papíru zmizí obrazovka indikující zachycení papíru a tisk bude automaticky pokračovat.
Pokud se objeví obrazovka indikující zachycení papíru na jiném místě, pokračujte podle pokynů na obrazovce a odstraňte zachycený papír.
Pokud se objeví obrazovka indikující zachycení papíru na jiném místě, pokračujte podle pokynů na obrazovce a odstraňte zachycený papír.
POZNÁMKA
Pokud dojde opakovaně k zachycení papíru
Zkontrolujte stav přístroje a papír. Dochází k opakovanému zachycení papíru
Zachycení papíru uvnitř jednotky sedlového sešívání (pouze pro Booklet Finisher-AG)
Tato část popisuje, jak odstranit papír uvíznutý v jednotce sedlového sešívání. Podle pokynů na ovládacím panelu zkontrolujte místo zachycení papíru a odstraňte zachycený papír.
1
Otevřete přední kryt finišeru.
2
Otevřete vodítko C1.
3
Otočte horní kolečko C2.
Zachycený papír se posune se k vodítku C1.
4
Otočte spodní kolečko C2.
Zachycený papír se posune se k vodítku C1.
5
Zachycený papír ve vodítku C1 opatrně vytáhněte ve směru šipky.
6
Zavřete vodítko C1.
7
Pokud svítí kontrolka (
), stlačte kolečko C3 a otočte ho ve směru šipky.
), stlačte kolečko C3 a otočte ho ve směru šipky.
Otáčejte kolečko C3, dokud kontrolka nezhasne.
Zachycený papír se posune se do přihrádky na brožury.
Je-li připojena jednotka Booklet Trimmer-G, zachycený papír se posune na podávací pás jednotky Booklet Trimmer-G.
8
Je-li zachycený papír na přenašeči přihrádky na brožury, odstraňte jej.
Je-li připojena jednotka Booklet Trimmer-G, odstraňte papír na podávacím pásu jednotky Booklet Trimmer-G.
9
Vytáhněte jednotku sedlového sešívání (C4).
10
Zkontrolujte, zda se papír nezachytil v jednotce sedlového sešívání.
1
Otevřete pravý kryt jednotky sedlového sešívání (C5).
2
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
3
Zavřete pravý kryt jednotky sedlového sešívání (C5).
11
Zkontrolujte, zda je lisovací jednotka řádně na svém místě.
Pokud lisovací jednotka není zcela ve správné poloze
Otáčením kolečka C6 ji zasuňte zcela dovnitř.
* Lisovací jednotka slouží k důkladnému přehnutí ve středu papíru při tvorbě brožury. Není-li lisovací jednotka ve správné pozici, nelze papír, který má být sedlově sešit, dopravit do přihrádky na brožury.
12
Zkontrolujte, zda se papír nezachytil v oblasti výstupu jednotky sedlového sešívání.
1
Pokud svítí kontrolka (
), stlačte kolečko C7 a otočte ho ve směru šipky.
), stlačte kolečko C7 a otočte ho ve směru šipky.
2
Pokud se papír zachytil v oblasti výstupu jednotky sedlového sešívání, opatrně jej vytáhněte ve směru šipky.
13
Otevřete vodítko C8 a opatrně vytáhněte zachycený papír ve směru šipky.
14
Zavřete vodítko C8.
15
Zasuňte jednotku sedlového sešívání (C5) a zavřete přední kryt finišeru.
Po odstranění zachyceného papíru zmizí obrazovka indikující zachycení papíru a tisk bude automaticky pokračovat.
Pokud se objeví obrazovka indikující zachycení papíru na jiném místě, pokračujte podle pokynů na obrazovce a odstraňte zachycený papír.
Pokud se objeví obrazovka indikující zachycení papíru na jiném místě, pokračujte podle pokynů na obrazovce a odstraňte zachycený papír.
POZNÁMKA
Pokud dojde opakovaně k zachycení papíru
Zkontrolujte stav přístroje a papír. Dochází k opakovanému zachycení papíru
