Zachycení papíru v jednotce Staple Finisher-AQ a Booklet Finisher-AQ (volitelný doplněk)
Odstraňte papír zachycený v jednotce Staple Finisher-AQ a Booklet Finisher-AQ. Podle pokynů na ovládacím panelu zkontrolujte místo zachycení papíru a odstraňte zachycený papír.
Pokud dojde k roztržení papíru, nezapomeňte vyjmout všechny jeho kusy.
Pokud nemůžete papír vyjmout, nepokoušejte se jej odstranit násilím. Zkontrolujte ovládací panel a odstraňte zachycený papír na jiném místě.
Pokud dojde k roztržení papíru, nezapomeňte vyjmout všechny jeho kusy.
Pokud nemůžete papír vyjmout, nepokoušejte se jej odstranit násilím. Zkontrolujte ovládací panel a odstraňte zachycený papír na jiném místě.
Zachycení papíru uvnitř předního krytu
Tato část popisuje, jak odstranit zachycený papír uvnitř předního krytu. Podle pokynů na ovládacím panelu zkontrolujte místo zachycení papíru a odstraňte zachycený papír.
1
Otevřete přední kryt finišeru.
2

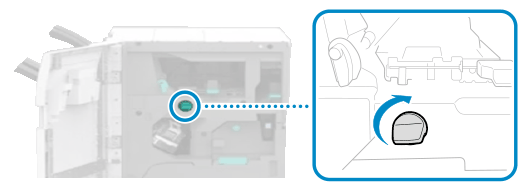

Otočte kolečkem B1.
3

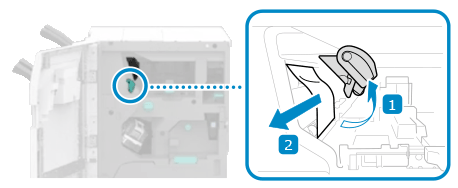

Otevřete vodítko B2 a vytáhněte zachycený papír ve směru šipky.
4
Zavřete vodítko B2.
5
Otevřete vodítka (B3 a B4 v tomto pořadí) a zkontrolujte, zda se papír nezachytil.
1

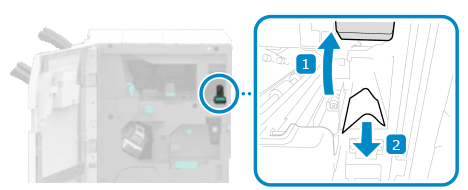

Pokud je papír zachycený ve vodítku B3, opatrně jej vytáhněte ve směru šipky.
2

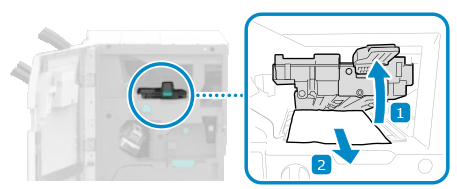

Pokud je papír zachycený ve vodítku B4, opatrně jej vytáhněte ve směru šipky.
3
Zavřete vodítka (B3 a B4 v tomto pořadí)
6

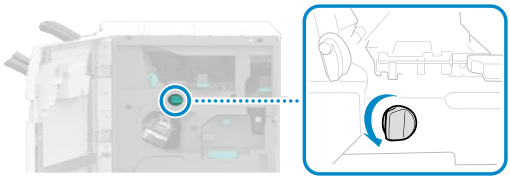

Otočte kolečkem B1.
7
Zavřete přední kryt finišeru.
Po odstranění zachyceného papíru zmizí obrazovka indikující zachycení papíru a tisk bude automaticky pokračovat.
Pokud se objeví obrazovka indikující zachycení papíru na jiném místě, pokračujte podle pokynů na obrazovce a odstraňte zachycený papír.
Pokud se objeví obrazovka indikující zachycení papíru na jiném místě, pokračujte podle pokynů na obrazovce a odstraňte zachycený papír.
POZNÁMKA
Pokud dojde opakovaně k zachycení papíru
Zkontrolujte stav přístroje a papír. Dochází k opakovanému zachycení papíru
Zachycení papíru uvnitř jednotky sedlového sešívání (pouze pro Booklet Finisher-AQ)
1
Otevřete přední kryt finišeru.
2

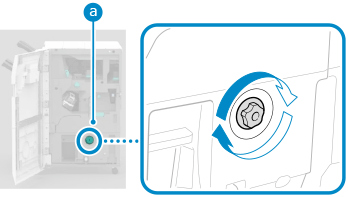

Pokud svítí kontrolka (
), stlačte kolečko C1 a otočte ho ve směru šipky.
), stlačte kolečko C1 a otočte ho ve směru šipky.
Otáčejte kolečko C1, dokud kontrolka nezhasne.
Zachycený papír se posune se do přihrádky na brožury.
3
Je-li zachycený papír na přenašeči přihrádky na brožury, odstraňte jej.
4

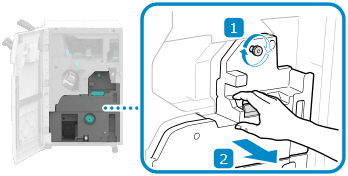

Otočte kolečkem C2 a vytáhněte jednotku sedlového sešívání (C3).
Kolečkem otočte asi 10krát.
5
Zkontrolujte, zda nedošlo k zachycení papíru.
1
Otevřete vodítko C4.
2
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
3
Zavřete vodítko C4.
6
Opatrně zasuňte jednotku sedlového sešívání(C3) do finišeru.
7
Zavřete přední kryt finišeru.
Po odstranění zachyceného papíru zmizí obrazovka indikující zachycení papíru a tisk bude automaticky pokračovat.
Pokud se objeví obrazovka indikující zachycení papíru na jiném místě, pokračujte podle pokynů na obrazovce a odstraňte zachycený papír.
Pokud se objeví obrazovka indikující zachycení papíru na jiném místě, pokračujte podle pokynů na obrazovce a odstraňte zachycený papír.
POZNÁMKA
Pokud dojde opakovaně k zachycení papíru
Zkontrolujte stav přístroje a papír. Dochází k opakovanému zachycení papíru
