Zachycení papíru v jednotce Staple Finisher-AC a Booklet Finisher-AC (volitelný doplněk)
Odstraňte papír zachycený v jednotce Staple Finisher-AC a Booklet Finisher-AC. Podle pokynů na ovládacím panelu zkontrolujte místo zachycení papíru a odstraňte zachycený papír.
Pokud dojde k roztržení papíru, nezapomeňte vyjmout všechny jeho kusy.
Pokud nemůžete papír vyjmout, nepokoušejte se jej odstranit násilím. Zkontrolujte ovládací panel a odstraňte zachycený papír na jiném místě.
Pokud dojde k roztržení papíru, nezapomeňte vyjmout všechny jeho kusy.
Pokud nemůžete papír vyjmout, nepokoušejte se jej odstranit násilím. Zkontrolujte ovládací panel a odstraňte zachycený papír na jiném místě.
Nutná příprava
Vyjměte veškerý výstupní papír ze zásobníku na brožury.
Zachycení papíru uvnitř předního krytu
1
Otevřete přední kryt finišeru.
2
Zvedněte vodítko výstupní přihrádky pro přihrádku C.

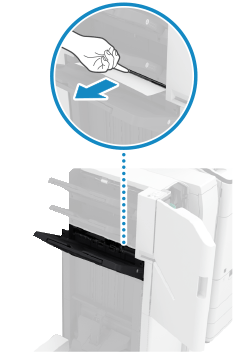

Když je dlouhý list papíru zachycený ve výstupní oblasti spodní přihrádky (přihrádka C)
Opatrně vytáhněte zachycený papír podél přihrádky.
Po odstranění zachyceného dlouhého listu papíru se může zobrazit obrazovka s výzvou k otevření předního krytu finišeru. Tato obrazovka zmizí, když otevřete a zavřete přední kryt.
3
Otočte podávací kolečko a posuňte všechen zachycený papír do přihrádky C.
4

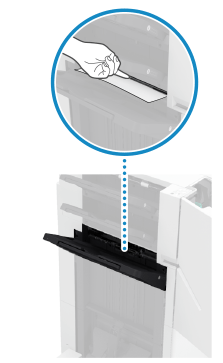

Pokud papír vystupuje z výstupní oblasti přihrádky C, opatrně ho vytáhněte ve směru šipky.
5
Odklopte vodítko podávání papíru.
1
Odklopte dolní vodítko podávání papíru.
2
Odklopte horní vodítko podávání papíru.
6
Zkontrolujte, zda nedošlo k zachycení papíru.
1
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
2
Přiklopte horní vodítko podávání papíru.
7
Zvedněte primární klapku.
8
Zkontrolujte, zda nedošlo k zachycení papíru.
1
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
2
Spusťte primární klapku.
3
Přiklopte dolní vodítko podávání papíru.
9
Zkontrolujte, zda se papír nezachytil v jednotce jednotka děrovačky nebo vstupním vodítku.
Když je připojena jednotka Jednotka děrovačky
1
Nadzdvihněte děrovací jednotku.
2
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
3
Uveďte děrovací jednotku dolů.
Když není připojena jednotka Jednotka děrovačky
1
Otevřete zaváděcí vodítko.
2
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
3
Zavřete zaváděcí vodítko.
10
Zavřete přední kryt finišeru.
Po odstranění zachyceného papíru zmizí obrazovka indikující zachycení papíru a tisk bude automaticky pokračovat.
Pokud se objeví obrazovka indikující zachycení papíru na jiném místě, pokračujte podle pokynů na obrazovce a odstraňte zachycený papír.
Pokud se objeví obrazovka indikující zachycení papíru na jiném místě, pokračujte podle pokynů na obrazovce a odstraňte zachycený papír.
POZNÁMKA
Pokud dojde opakovaně k zachycení papíru
Zkontrolujte stav přístroje a papír. Dochází k opakovanému zachycení papíru
Zachycení papíru uvnitř jednotky sedlového sešívání (pouze pro Booklet Finisher-AC)
Tato část popisuje, jak odstranit zachycený papír uvnitř předního krytu. Podle pokynů na ovládacím panelu zkontrolujte místo zachycení papíru a odstraňte zachycený papír.
1
Otevřete přední kryt finišeru.
2

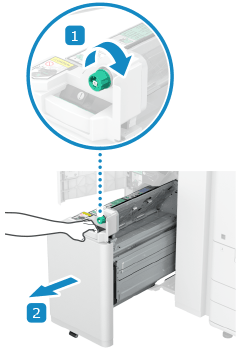

Otočte kolečko na horní straně jednotky sedlového sešívání a vytáhněte jednotku sedlového sešívání.
Kolečkem otočte asi 10krát.
3

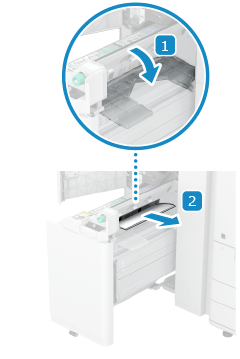

Zkontrolujte, zda nedošlo k zachycení papíru.
1
Odklopte transparentní vodítko.
2
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
3
Přiklopte transparentní vodítko.
4
Opatrně zasuňte jednotku sedlového sešívání do finišeru.
5
Zavřete přední kryt finišeru.
Po odstranění zachyceného papíru zmizí obrazovka indikující zachycení papíru a tisk bude automaticky pokračovat.
Pokud se objeví obrazovka indikující zachycení papíru na jiném místě, pokračujte podle pokynů na obrazovce a odstraňte zachycený papír.
Pokud se objeví obrazovka indikující zachycení papíru na jiném místě, pokračujte podle pokynů na obrazovce a odstraňte zachycený papír.
POZNÁMKA
Pokud dojde opakovaně k zachycení papíru
Zkontrolujte stav přístroje a papír. Dochází k opakovanému zachycení papíru
