Staple Finisher-AG, Booklet Finisher-AG, Hulleenhed og Booklet Trimmer-G

For at hæfte papir, folde papir og bruge andre finishing-funktioner, skal du installere den valgfri Staple Finisher-AG eller Booklet Finisher-AG.

*Afhængigt af land eller region er Staple Finisher-AG muligvis ikke tilgængelig.

Ved at installere følgende hulleenhed til finisheren kan du også bruge hulfunktionen.

Puncher Unit-BT

Puncher Unit-BU

Puncher Unit-BS

Ved at montere Booklet Trimmer-G på Booklet Finisher-AG kan du beskære og justere kanterne på hæftepapir med ryghæftning. For mere information om Booklet Trimmer-G, se manualen til Booklet Trimmer-G.

Hvis du installerer Multi Function Professional Puncher-C, kan du lave flere typer huller. For mere information om Multi Function Professional Puncher-C, se manualen til Multi Function Professional Puncher-C.

Tilgængelige efterbehandlingsfunktioner

Forholdsregler ved brug af efterbehandlingsfunktioner

Delenes navne og funktioner

Specifikationer

Tilgængelige efterbehandlingsfunktioner

De finisher-funktioner, der er tilgængelige, når Staple Finisher-AG eller Booklet Finisher-AG er installeret, vises nedenfor.

Sorteringsfunktioner

Sætsortering

Gruppe

Forskydning

Hæftefunktioner

Hjørne

Dobbelt

Ryghæftning*1

Beskær*2

Foldefunktioner

Rygfoldning

Hulningsfunktioner

Hulning*3

*1Kun tilgængelig, når Booklet Finisher-AG er valgt.

*2Kun tilgængelig, når Booklet Trimmer-G er valgt.

*3Kun tilgængelig, når Hulleenhed er valgt.

BEMÆRK!

For oplysninger om efterbehandlingsfunktioner skal du se følgende:

Indstillinger med finishing-funktioner

Forholdsregler ved brug af efterbehandlingsfunktioner

Forholdsregler ved brug af sætsortér og staksortér

Hvis belastningsgrænsen nås under bakkesænkning, skubbes papiret automatisk ud i en ledig bakke. Når stakgrænsen er nået for alle bakker, sættes udskrivning på pause. Når det udkastede papir fjernes fra bakken, genoptages udskrivningen.

Forholdsregler ved brug af hæftning

Det højeste antal ark, der kan ryghæftes, varierer afhængigt af papirformatet. Specifikationer
Hvis maskinen ikke kan hæfte papiret, skal du skifte papir eller reducere antallet af ark, der skal hæftes.

Fjern hæftet papir, når det er blevet helt udskrevet til bakken, og fjern det ikke, mens det hæftes.

Når [Ilæg hæfteklammer i hæfteenheden.] vises, skal du udskifte hæftekassetten og tilføje flere hæfteklammer. Sådan tilføjes hæfteklammer (valgfrit)

Hvis bakken når sin nedre grænseposition, sættes udskrivningen på pause. Når det udkastede papir fjernes fra bakken, genoptages udskrivningen.

Forholdsregler ved brug af ryghæftning

Foldetilstanden kan variere afhængigt af papirtypen og antallet af ark.

Delenes navne og funktioner

Udvendig visning

Indvendigt

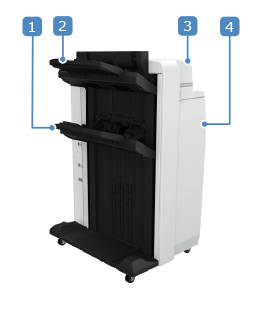

Udvendig visning

Staple Finisher-AG

Booklet Finisher-AG

Udbakke (bakke B)

Udskriver trykt og kopieret papir. Du kan indstille, hvilken funktion bakken skal bruges som udskriftsdestination. Indstillinger for outputdestination
* Hvis [Stabling af store mængder] indstilles til [Til], sendes printene fortrinsvist til bakke B, uanset indstillingerne i [Indstillinger for udbakke]. [Stabling af store mængder] (kun for 8100-serie)

Udbakke (bakke A)

Topdæksel

Åbn denne, når der opstår papirstop.

Frontdæksel

Åbn denne, når der opstår papir- eller hæfteklammestop, og når du tilføjer hæfteklammer.
Når Hulleenhed er installeret, skal du åbne denne for at bortskaffe hulleaffald.

Ekstra bakke

Antallet af kopier, der kan lægges i hæftebakken, er begrænset.

Hæftebakke

Udsender hæftepapir med hæftesting.

BEMÆRK!

Udbakke A og B justerer outputpapir med deres to justeringsstyr. Du kan justere placeringen af disse styr.

[Finisher bakke A, justering] (kun for 8100-serie)

[Finisher bakke B, justering] (kun for 8100-serie)

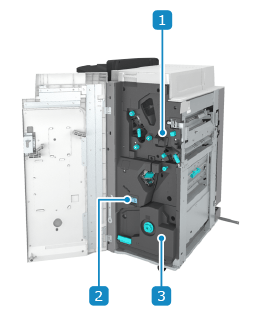

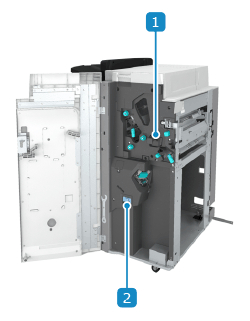

Indvendigt

Staple Finisher-AG

Booklet Finisher-AG

Hulleaffaldsbakke (når Hulleenhed er installeret)

Træk ud for at bortskaffe hulleaffald.

Bakke til hæfteaffald

Træk ud for at bortskaffe hæfteaffald. Bortskaffelse af hæfteaffald (valgfrit)

Ryghæftningsenhed

Træk denne ud, når der opstår papir- eller hæfteklammestop, og når du tilføjer hæfteklammer.

Specifikationer

Papirstørrelse, type og basisvægt	Alt papir, der kan passere gennem maskinen*1Anvendeligt papir
Kapacitet for udskriftsbakke (bakke A)*2	Ingen efterbehandlingsindstillinger, sætvis, gruppe 147,0 mm (5 3/4") i højden (svarer til 1.000 ark) Kuverter Kakugata 2: 130 mm (5 1/8") i højden eller 300 ark Andet end Kakugata 2: 130 mm (5 1/8") i højden eller 150 ark Z-fold (når Paper Folding Unit-K er monteret) A3, B4, 11" x 17": 30 ark Half-fold (når Paper Folding Unit-K er monteret) A4R, LTRR: 50 ark Lange ark (210,0 mm x 487,8 mm til 330,2 mm x 1.300 mm (8 1/4" x 19 1/4" til 13" x 51 1/4")) Når hverken Long Sheet Tray-B, Long Sheet Tray-C eller Finisher Long Sheet Catch Tray-B er monteret Støtte med hånden Når Long Sheet Tray-B eller Long Sheet Tray-C er monteret (487,8 mm til 762,0 mm (19 1/4" til 30")) 64 g/m² til 79 g/m² (17 lb indbinding til 21 lb indbinding): 100 ark 80 g/m² til 150 g/m² (21,3 lb indbinding til 39,9 lb indbinding): 50 ark 151 g/m² til 300 g/m² (55,8 lb omslag til 110,9 lb indeks) 25 ark Når Finisher Long Sheet Catch Tray-B er monteret (487,8 mm til 762,0 mm (19 1/4" til 30")) 64 g/m² til 150 g/m² (17 lb indbinding til 39,9 lb indbinding): 300 ark 151 g/m² til 300 g/m² (55,8 lb omslag til 110,9 lb indeks) 150 ark Når Finisher Long Sheet Catch Tray-B er monteret (762,1 mm til 1.300 mm (30 1/8" til 51 1/4")) 10 ark Forskydning 147,0 mm (5 3/4") (svarer til 1.000 ark) Z-fold (når Paper Folding Unit-K er monteret) A3, B4, 11" x 17": 30 ark Half-fold (når Paper Folding Unit-K er monteret) A4R, LTRR: 50 ark
Kapacitet for udbakke (bakke B)*2	Ingen efterbehandlingsindstillinger, sætvis, gruppe A4, B5, LTR, EXEC: 285 mm (11 1/4") i højden (svarer til 2.000 ark)3 Andet end ovenstående: 147,0 mm (5 3/4") i højden (svarer til 1.000 ark)4 Z-fold (når Paper Folding Unit-K er monteret) A3, B4, 11" x 17": 30 ark Når [Stabling af store mængder] er indstillet til [Til] A4, B5, LTR, EXEC: 490 mm (19 1/4") i højden (svarer til 4.000 ark)35 A4R, B5R, LTRR: 285 mm (11 1/4") i højden (svarer til 2.000 ark)35 A3, B4, 11" x 17", LGL: 216 mm (8 1/2") i højden (svarer til 1.500 ark)356 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"): 147 mm (5 3/4") i højden (svarer til 1.000 ark)36 Forskydning Samme som "Ingen efterbehandlingsindstillinger, sætvis, gruppe" Hæftning (hjørne, dobbelt) A4, B5, LTR, EXEC, 16K: 200 kopier, i alt 3.000 ark eller 490 mm (19 1/4") i højden A4R, B5R, LTRR, 16KR: 200 kopier, i alt 2.000 ark eller 285 mm (11 1/4") i højden A3, B4, 11" x 17", LGL, 8K: 200 kopier, 1.500 ark i alt eller 216 mm (8 1/2") i højden6 Z-fold (når Paper Folding Unit-K er monteret): 30 ark
Hæftebakkens kapacitet (kun Booklet Finisher-AG)	Kontinuerligt med bæltefremføringen
Antal ark, som kan ryghæftes*7	Hjørne og dobbelt (ubelagt papir) A4, B5, LTR, EXEC, 16K 52 g/m² til 80 g/m² (14 lb indbinding til 21 lb indbinding): 100 ark 80,1 g/m² til 81,4 g/m² (21,3 lb indbinding til 21,7 lb indbinding): 80 ark 81,5 g/m² til 105 g/m² (21,7 lb indbinding til 27,9 lb indbinding): 60 ark 105,1 g/m² til 200 g/m² (28 lb indbinding til 74 lb omslag): 20 ark Mere end 200 g/m² (74 lb omslag): Til for for- og bagomslag A3, B4, A4R, B5R, LTRR, LGL, 11" x 17", 8K, 16KR 52 g/m² til 81,4 g/m² (13,8 lb indbinding til 21,7 lb indbinding): 50 ark 81,5 g/m² til 105 g/m² (21,7 lb indbinding til 27,9 lb indbinding): 30 ark 105,1 g/m² til 200 g/m² (28 lb indbinding til 74 lb omslag): 10 ark Mere end 200 g/m² (74 lb omslag): Til for for- og bagomslag Hjørne og dobbelt (coated papir) A4, B5, LTR, EXEC, 16K 91 g/m² til 105,9 g/m² (24,2 lb indbinding til 27,9 lb indbinding): 40 ark 106,0 g/m² til 150 g/m² (28,2 lb indbinding til 39,9 lb indbinding): 15 ark A3, B4, A4R, B5R, LTRR, LGL, 11" x 17", 8K, 16KR 91 g/m² til 105,9 g/m² (24,2 lb indbinding til 27,9 lb indbinding): 30 ark 106,0 g/m² til 150 g/m² (28,2 lb indbinding til 39,9 lb indbinding): 10 ark
Lav hul (når Hulleenhed er installeret)	Antal huller og papirstørrelse Når Puncher Unit-BT er installeret: To huller: A3, B4, A4, A4R, B5, B5R, A5, tilpasset størrelse (182,0 mm x 257,0 mm til 203,0 mm x 270,0 mm (7 1/8" x 10 1/8" til 8" x 10 5/8"), 204,0 mm x 182,0 mm til 297,0 mm x 432,0 mm (8" x 7 1/8" til 11 3/4" x 17")) Fire huller: A3, B4, A4, B5, tilpasset størrelse (257,0 mm x 182,0 mm til 297,0 mm x 432,0 mm (10 1/8" x 7 1/8" til 11 3/4" x 17")) Når Puncher Unit-BS er installeret: To huller: LTR, LTRR, LGL, 11" x 17", EXEC, tilpasset størrelse (182,0 mm x 257,0 mm til 203,0 mm x 270,0 mm (7 1/8" x 10 1/8" til 8" x 10 5/8"), 204,0 mm x 182,0 mm til 297,0 mm x 432,0 mm (8" x 7 1/8" til 11 3/4" x 17")) Tre huller: LTR, 11" x 17", EXEC, tilpasset størrelse (240,0 mm x 182,0 mm til 297,0 mm x 432,0 mm (9 1/2" x 7 1/8" til 11 3/4" x 17")) Når Puncher Unit-BU er installeret: Fire huller: A3, B4, A4, B5, A5, LTR, 11" x 17", EXEC, 8K, 16K, tilpasset størrelse (257,0 mm x 182,0 mm til 297 mm x 432,0 mm (10 1/8" x 7 1/8" til 11 3/4" x 17")) Papirets basisvægt 52 g/m² til 300 g/m² (14 lb indbinding til 110 lb omslag)
Ryghæftning og -foldning (kun Booklet Finisher-AG)	Papirformat A3, B4, A4R, 330 mm × 483 mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", tilpasset størrelse (210 mm x 279,4 mm til 330,2 mm x 487,7 mm (8 1/4" x 11" til 13" x 19 1/4")) Papirets basisvægt Indholdssiders basisvægt: 52 g/m² til 220 g/m² (14 lb indbinding til 80 lb omslag) Omslagsbasisvægt: 64 g/m² til 300 g/m² (17 lb indbinding til 110,9 lb omslag)8 Antal ark, som kan ryghæftes (ikke-coated papir og med omslag) 8 52 g/m² til 80,0 g/m² (14 lb indbinding til 21,3 lb indbinding): 2 ark til 25 ark 81 g/m² til 105 g/m² (21,5 lb indbinding til 27,9 lb indbinding): 2 ark til 15 ark 106 g/m² til 209 g/m² (28,2 lb indbinding til 77,3 lb omslag): 2 ark til 5 ark 210 g/m² til 220 g/m² (77,7 lb omslag til 81,4 lb indeks) 2 ark til 4 ark Antal ark, som kan ryghæftes (coated papir og med omslag) *8 91 g/m² til 128 g/m² (24,2 lb indbinding til 34 lb indbinding): 2 ark til 10 ark 129 g/m² til 150 g/m² (34,3 lb indbinding til 39,9 lb indbinding): 2 ark til 4 ark Antal ark, som kan rygfoldes 52 g/m² til 209 g/m² (13,8 lb indbinding til 77,3 lb omslag): 5 ark 52 g/m² til 300 g/m² (13,8 lb indbinding til 110,9 lb omslag): 1 ark
Strømforsyning	220 – 240 V AC, 50/60 Hz, 8 A
Største effektforbrug	500 W eller mindre
Mål (B x D x H)	Staple Finisher-AG 800 mm x 792 mm x 1.239 mm (31 1/2" x 31 1/4" x 48 3/4")9 Når den ekstra bakke er udtrukket: 890 mm x 792 mm x 1.239 mm (35" x 31 1/4" x 48 3/4")9 Booklet Finisher-AG 800 mm x 792 mm x 1.239 mm (31 1/2" x 31 1/4" x 48 3/4")9 Når den ekstra bakke er udtrukket: 1.060 mm x 792 mm x 1.239 mm (41 3/4" x 31 1/2" x 42 1/2")9
Vægt	Staple Finisher-AG Ca. 130 kg (286,6 lb) Booklet Finisher-AG Ca. 180 kg (396,8 lb)

*1Papir, hvis bredde er mindre end 182,0 mm (7 1/8") ikke afleveres fra bakke B.

*2Når du bruger 64 g/m² (17 lb indbinding), 75 g/m² (20 lb indbinding), eller 80 g/m² (21 lb indbinding) papir. Kapacitet varierer i andre tilfælde.

*3Op til 1.000 ark for papir under 64 g/m² (17 lb indbinding)

*4Op til 1.000 ark for papir under 64 g/m² (17 lb indbinding) eller papir med en længde på 420,1 mm (16 1/2") eller længere

*5Bortset fra, når ark stables i hæftebakken, eller når Booklet Trimmer-G er monteret

*6Coatet papir: 147 mm (5 3/4") (svarer til 1.000 ark)

*7Når standardhæftepatronen er monteret. Afhængigt af papirets type og tykkelse kan antallet af ark, der kan hæftes, falde.

*8Det papir, der bruges til omslag, skal være det samme som eller kraftigere end papiret til brødteksten.

*9Når der er monteret valgfrit udstyr på hovedenheden eller andet valgfrit udstyr, opstår der et mellemrum på +5 mm i vandret retning.
