Staple Finisher-AQ, Booklet Finisher-AQ, Hulleenhed og Inner Booklet Trimmer-A
For at hæfte papir, folde papir og bruge andre finishing-funktioner skal du installere den valgfrie Staple Finisher-AQ eller Booklet Finisher-AQ.
Ved at installere følgende hulleenhed på finisheren kan du også bruge stansefunktionen.
Ved at installere følgende hulleenhed på finisheren kan du også bruge stansefunktionen.
Puncher Unit-BZ /b_in_area_europe_L.gif)
/b_in_area_asia_L.gif)
/b_in_area_americas_L.gif)
Puncher Unit-CA
Puncher Unit-BY /b_in_area_latin_america_L.gif)
Ved at montere Inner Booklet Trimmer-A på Booklet Finisher-AQ kan du beskære og justere kanterne på hæftepapir med ryghæftning.
Hvis du installerer Multi Function Professional Puncher-C, kan du lave flere typer huller. For mere information om Multi Function Professional Puncher-C, se manualen til Multi Function Professional Puncher-C.
Tilgængelige efterbehandlingsfunktioner
De finisher-funktioner, der er tilgængelige, når Staple Finisher-AQ eller Booklet Finisher-AQ er installeret, vises nedenfor.
Sorteringsfunktioner
Sætsortering
Gruppe
Forskydning
Hæftefunktioner
Hjørne
Dobbelt
Ryghæftning*1
Beskær*1*2
Foldefunktioner
Rygfoldning*1
Hulningsfunktioner
Hulning*3
*1Kun tilgængelig, når Booklet Finisher-AQ er installeret.
*2Kun tilgængelig, når Inner Booklet Trimmer-A er valgt.
*3Kun tilgængelig, når Hulleenhed er valgt.
BEMÆRK!
For oplysninger om efterbehandlingsfunktioner skal du se følgende:
Forholdsregler ved brug af efterbehandlingsfunktioner
Forholdsregler ved brug af sætsortér og staksortér
Hvis belastningsgrænsen nås under bakkesænkning, skubbes papiret automatisk ud i en ledig bakke. Når stakgrænsen er nået for alle bakker, sættes udskrivning på pause. Når det udkastede papir fjernes fra bakken, genoptages udskrivningen.
Forholdsregler ved brug af hæftning
Det højeste antal ark, der kan ryghæftes, varierer afhængigt af papirformatet. Specifikationer
Hvis maskinen ikke kan hæfte papiret, skal du skifte papir eller reducere antallet af ark, der skal hæftes.
Hvis maskinen ikke kan hæfte papiret, skal du skifte papir eller reducere antallet af ark, der skal hæftes.
Fjern hæftet papir, når det er blevet helt udskrevet til bakken, og fjern det ikke, mens det hæftes.
Når [Ilæg hæfteklammer i hæfteenheden.] vises, skal du udskifte hæftekassetten og tilføje flere hæfteklammer. Sådan tilføjes hæfteklammer (valgfrit)
Hvis bakken når sin nedre grænseposition, sættes udskrivningen på pause. Når det udkastede papir fjernes fra bakken, genoptages udskrivningen.
Forholdsregler ved brug af ryghæftning
Foldetilstanden kan variere afhængigt af papirtypen og antallet af ark.
Delenes navne og funktioner

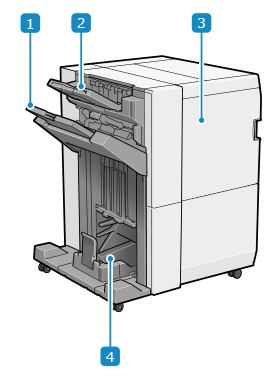

Udvendig visning
Staple Finisher-AQ
Booklet Finisher-AQ
Udbakke (bakke B)Udskriver trykt og kopieret papir. Du kan indstille, hvilken funktion bakken skal bruges som udskriftsdestination. Indstillinger for outputdestination
* Hvis [Stabling af store mængder] indstilles til [Til], sendes printene fortrinsvist til bakke B, uanset indstillingerne i [Indstillinger for udbakke]. [Stabling af store mængder] (kun for 8100-serie)
* Hvis [Stabling af store mængder] indstilles til [Til], sendes printene fortrinsvist til bakke B, uanset indstillingerne i [Indstillinger for udbakke]. [Stabling af store mængder] (kun for 8100-serie)
Udbakke (bakke A)Udskriver trykt og kopieret papir. Du kan indstille, hvilken funktion bakken skal bruges som udskriftsdestination. Indstillinger for outputdestination
* Hvis [Stabling af store mængder] indstilles til [Til], sendes printene fortrinsvist til bakke B, uanset indstillingerne i [Indstillinger for udbakke]. [Stabling af store mængder] (kun for 8100-serie)
* Hvis [Stabling af store mængder] indstilles til [Til], sendes printene fortrinsvist til bakke B, uanset indstillingerne i [Indstillinger for udbakke]. [Stabling af store mængder] (kun for 8100-serie)
FrontdækselÅbn denne, når der opstår papir- eller hæfteklammestop, og når du tilføjer hæfteklammer.
Når Hulleenhed er installeret, skal du åbne denne for at bortskaffe hulleaffald.
Når Hulleenhed er installeret, skal du åbne denne for at bortskaffe hulleaffald.
HæftebakkeUdsender hæftepapir med hæftesting.
BEMÆRK!
Udbakke B justerer outputpapir med deres to justeringsstyr. Du kan justere placeringen af disse styr.
Indvendigt
Staple Finisher-AQ
Booklet Finisher-AQ
Bakke til hæfteaffaldTræk ud for at bortskaffe hæfteaffald. Bortskaffelse af hæfteaffald (valgfrit)
Hæfteaffaldsbakke (når Inner Booklet Trimmer-A er installeret)Træk ud for at bortskaffe hulleaffald. Bortskaffelse af beskæringsaffald (valgfrit)
Hulleaffaldsbakke (når Hulleenhed er installeret)Træk ud for at bortskaffe hulleaffald.
RyghæftningsenhedTræk denne ud, når der opstår papir- eller hæfteklammestop, og når du tilføjer hæfteklammer.
Specifikationer
|
Papirstørrelse, type og basisvægt
|
Alt papir, der kan passere gennem maskinen*1Anvendeligt papir
|
|
Kapacitet for udskriftsbakke (bakke A)*2
|
Ingen efterbehandlingsindstillinger, sætvis, gruppe
A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") i højden (svarer til 250 ark)
A3, B4, A4R, B5R, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 47 mm (1 7/8") i højden (svarer til 125 ark)
Kuverter: 30 ark
Z-fold (når Paper Folding Unit-K er monteret)
A3, B4, A4R, LTRR, LGL, 11" x 17": 30 ark
Half-fold (når Paper Folding Unit-K er monteret)
A4R, LTRR: 30 ark
|
|
Kapacitet for udbakke (bakke B)*2
|
Ingen efterbehandlingsindstillinger, sætvis, gruppe
A4, B5, LTR, EXEC, 16K: 285 mm (11 1/4") i højden (svarer til 2.000 ark)
A5, A5R, STMTR: 216 mm (8 1/2") i højden (svarer til 1.500 ark)
A3, B4, A4R, B5R, A6R, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 147 mm (5 3/4") i højden (svarer til 1.000 ark)
Kuverter
Kakugata 2: 300 ark
Andet end Kakugata 2: 150 ark
Z-fold (når Paper Folding Unit-K er monteret)
A3, B4, 11" x 17": 30 ark
A4R, LTRR, LGL: 15 ark
Half-fold (når Paper Folding Unit-K er monteret)
A4R, LTRR: 50 ark
Lange ark (210,0 mm x 487,8 mm til 330,2 mm x 1.300 mm (8 1/4" x 19 1/4" til 13" x 51 1/4"))
Når hverken Long Sheet Tray-B eller Long Sheet Tray-C er monteret, eller der bruges papir med en længde på 762 mm (30") eller mere
Støtte med hånden
Når Long Sheet Tray-B eller Long Sheet Tray-C er monteret (487,8 mm til 762,0 mm (19 1/4" til 30"))
52 g/m² til 150 g/m² (14 lb indbinding til 39,9 lb indbinding): 100 ark
151 g/m² til 300 g/m² (55,8 lb omslag til 110,9 lb indeks): 50 ark
Når [Stabling af store mængder] er indstillet til [Til]
A4, A5, A5R, B5, LTR, STMTR, EXEC, 16K: 490 mm (19 1/4") i højden (svarer til 4.000 ark)*3*4
A4R, B5R, LTRR, 16KR: 285 mm (11 1/4") i højden (svarer til 2.000 ark)
A3, B4, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LGL, 11" x 17", 8K: 216 mm (8 1/2") i højden (svarer til 1.500 ark)
A6R: 147 mm (5 3/4") i højden (svarer til 1.000 ark)
Forskydning
Samme som "Ingen efterbehandlingsindstillinger, sætvis, gruppe"*5
Hæftning (hjørne, dobbelt)
A4, B5, LTR, EXEC, 16K: 200 kopier, i alt 3.000 ark eller 490 mm (19 1/4") i højden
A4R, B5R, LTRR, 16KR: 200 kopier, i alt 2.000 ark eller 285 mm (11 1/4") i højden
A3, B4, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LGL, 11" x 17", 8K: 200 kopier, 1.500 ark i alt eller 216 mm (8 1/2") i højden*6
|
|
Hæftebakkens kapacitet
(Booklet Finisher-AQ kun) |
60 g/m² til 81,4 g/m² (16 lb indbinding til 21,7 lb indbinding) papir
Indbinding af 11 til 15 ark: 10 kopier
Indbinding af 16 til 20 ark: 5 kopier
60 g/m² til 105 g/m² (16 lb indbinding til 28 lb indbinding) papir
Indbinding af 2 til 5 ark: 25 kopier
Indbinding af 6 til 10 ark: 15 kopier
106 g/m² til 220 g/m² papir (29 lb indbinding til 80 lb omslag)
Indbinding af 2 til 5 ark: 3 kopier
|
|
Antal ark, som kan ryghæftes
|
Hjørne og dobbelt (ubelagt papir)
A4, B5, LTR, EXEC, 16K
52 g/m² til 90 g/m² (14 lb indbinding til 24 lb indbinding): 100 ark
90,1 g/m² til 128 g/m² (24 lb indbinding til 34 lb indbinding): 60 ark
128,1 g/m² til 150 g/m² (34,1 lb indbinding til 39,9 lb indbinding): 50 ark
150,1 g/m² til 180 g/m² (55,5 lb omslag til 66 lb indeks): 40 ark
180,1 g/m² til 220 g/m² (66,6 lb omslag til 80 lb indeks): 30 ark
220,1 g/m² til 256 g/m² (81,4 lb omslag til 94,7 lb indeks): 25 ark
256,1 g/m² til 300 g/m² (94,7 lb omslag til 110 lb indeks): 15 ark
A4R, B5R, LTRR, 16KR
52 g/m² til 90 g/m² (14 lb indbinding til 24 lb indbinding): 65 ark
90,1 g/m² til 128 g/m² (24 lb indbinding til 34 lb indbinding): 60 ark
128,1 g/m² til 150 g/m² (34,1 lb indbinding til 39,9 lb indbinding): 50 ark
150,1 g/m² til 180 g/m² (55,5 lb omslag til 66 lb indeks): 40 ark
180,1 g/m² til 220 g/m² (66,6 lb omslag til 80 lb indeks): 30 ark
220,1 g/m² til 256 g/m² (81,4 lb omslag til 94,7 lb indeks): 25 ark
256,1 g/m² til 300 g/m² (94,7 lb omslag til 110 lb indeks): 15 ark
A3, B4, LGL, 11" x 17", 8K
52 g/m² til 90 g/m² (14 lb indbinding til 24 lb indbinding): 65 ark
90,1 g/m² til 128 g/m² (24 lb indbinding til 34 lb indbinding): 50 ark
128,1 g/m² til 150 g/m² (34,1 lb indbinding til 39,9 lb indbinding): 40 ark
150,1 g/m² til 180 g/m² (55,5 lb omslag til 66 lb indeks): 30 ark
180,1 g/m² til 220 g/m² (66,6 lb omslag til 80 lb indeks): 25 ark
220,1 g/m² til 256 g/m² (81,4 lb omslag til 94,7 lb indeks): 20 ark
256,1 g/m² til 300 g/m² (94,7 lb omslag til 110 lb indeks): 10 ark
330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18")
52 g/m² til 90 g/m² (14 lb indbinding til 24 lb indbinding): 65 ark
90,1 g/m² til 128 g/m² (24 lb indbinding til 34 lb indbinding): 35 ark
128,1 g/m² til 150 g/m² (34,1 lb indbinding til 39,9 lb indbinding): 25 ark
150,1 g/m² til 220 g/m² (55,5 lb omslag til 80 lb indeks): 20 ark
220,1 g/m² til 256 g/m² (81,4 lb omslag til 94,7 lb indeks): 15 ark
256,1 g/m² til 300 g/m² (94,7 lb omslag til 110 lb indeks): 10 ark
Hjørne og dobbelt (coated papir)
A4, A4R, B5, B5R, LTR, LTRR, EXEC, 16K, 16KR
106 g/m² til 128 g/m² (29 lb indbinding til 34 lb indbinding): 35 ark
128,1 g/m² til 150 g/m² (34 lb indbinding til 40 lb indbinding): 20 ark
A3, B4, LGL, 11" x 17", 8K
106 g/m² til 128 g/m² (29 lb indbinding til 34 lb indbinding): 30 ark
128,1 g/m² til 150 g/m² (34 lb indbinding til 40 lb indbinding): 20 ark
330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18")
106 g/m² til 150 g/m² (29 lb indbinding til 40 lb indbinding): 15 ark
|
|
Lav hul
(når Hulleenhed er installeret) |
Antal huller og papirstørrelse
Når Puncher Unit-BZ er installeret:
To huller: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR
Fire huller: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K
Når Puncher Unit-BY er installeret:
To huller: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR
Tre huller: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K
Når Puncher Unit-CA er installeret:
Fire huller: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR
Papirets basisvægt
52 g/m² til 300 g/m² (14 lb indbinding til 110 lb omslag)
|
|
Ryghæftning og foldning
(kun Booklet Finisher-AQ) |
Papirformat
A3, B4, A4R, 330 mm × 483 mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", tilpasset størrelse (210 mm x 279,4 mm til 330,2 mm x 487,7 mm (8 1/4" x 11" til 13" x 19 1/4"))
Papirets basisvægt
Indholdssiders basisvægt: 60 g/m² til 220 g/m² (16 lb indbinding til 80 lb omslag)
Omslagsbasisvægt: 60 g/m² til 300 g/m² (16 lb indbinding til 110,9 lb omslag)
Antal ark, som kan ryghæftes (ikke-coated papir)
60 g/m² til 81,4 g/m² (16 lb indbinding til 21,7 lb indbinding): 20 ark
81,5 g/m² til 105 g/m² (21,7 lb indbinding til 27,9 lb indbinding): 10 ark
106 g/m² til 220 g/m² (28,2 lb indbinding til 81,4 lb omslag): 5 ark
Antal ark, der kan rygfoldes (coatet papir)
106 g/m² til 150 g/m² (28,2 lb indbinding til 39,9 lb indbinding): 5 ark
Antal ark, som kan rygfoldes
60 g/m² til 105 g/m² (16 lb indbinding til 27,9 lb indbinding): 5 ark
106 g/m² til 220 g/m² (28,2 lb indbinding til 81,4 lb omslag): 3 ark
221 g/m² til 256 g/m² (82 lb omslag til 95 lb indeks): 1 ark
|
|
Strømforsyning
|
Staple Finisher-AQ
100-240 V AC, 50/60 Hz, 2,9 A
Booklet Finisher-AQ
100-240 V AC, 50/60 Hz, 3,2 A
|
|
Største effektforbrug
|
Staple Finisher-AQ
386 W (inkl. hulleenheden)
Booklet Finisher-AQ
418 W (inkl. hulleenheden og Inner Booklet Trimmer-A)
|
|
Mål
(B x D x H) |
Staple Finisher-AQ
700 mm x 799 mm x 1.041 mm (27 5/8" x 31 1/2" x 41")*8
Når den ekstra bakke er udtrukket: 874 mm x 799 mm x 1.129 mm (34 3/8" x 31 1/2" x 44 1/2")*8
Booklet Finisher-AQ
882 mm x 799 mm x 1.041 mm (34 3/4" x 31 1/2" x 41")*8
Når den ekstra bakke er udtrukket: 1.063 mm x 799 mm x 1.129 mm (41 7/8" x 31 1/2" x 44 1/2")*8
|
|
Vægt
|
Staple Finisher-AQ
Ca. 78 kg (172,0 lb)
Booklet Finisher-AQ
Ca. 131 kg (288,8 lb)
|
*1Tyndt papir med en basisvægt på 63 g/m² (16 lb bond) eller mindre og coated papir med en basisvægt på 105 g/m² (28 lb bond) eller mindre kan ikke udskrives fra bakke A.
*2Når du bruger 64 g/m² (17 lb indbinding), 75 g/m² (20 lb indbinding), eller 80 g/m² (21 lb indbinding) papir. Kapacitet varierer i andre tilfælde.
*3Under 64 g/m² (17 lb indbinding) A5, A5R eller STMTR: 216 mm (8 1/2") (svarer til 1.500 ark)
*4Op til 3.000 ark A4-, A5-, A5R-, B5-, LTR-, EXEC- eller 16K-papir med en vægt på 81 g/m² (21,5 lb bond) eller mere
*5Undtagen papirstørrelser, der ikke understøtter offset-indstillingen, og konvolutter.
*652 g/m² til 63 g/m² (13,8 lb bond til 16,8 lb cover) 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"): 50 kopier, i alt 1.500 ark eller 216 mm (8 1/2") i højden
*7Kun, når Booklet Finisher-AQ er valgt.
*8Når der er monteret valgfrit udstyr på hovedenheden eller andet valgfrit udstyr, opstår der et mellemrum på +5 mm i vandret retning.
