Staple Finisher-AQ, Booklet Finisher-AQ, Rei'itysyksikkö ja Inner Booklet Trimmer-A

Jos haluat nitoa paperia, taittaa paperia ja käyttää muita viimeistelytoimintoja, asenna lisälaite Staple Finisher-AQ tai Booklet Finisher-AQ.
Asentamalla viimeistelijään lisälaitteen rei'itysyksikkö voit käyttää myös rei’itystoimintoa.

Puncher Unit-BZ

Puncher Unit-CA

Puncher Unit-BY

Kiinnittämällä lisälaitteen Inner Booklet Trimmer-A lisälaitteeseen Booklet Finisher-AQ voit leikata ja kohdistaa siististi vihkonidotun vihkopaperin reunat.

Jos asennat lisälaitteen Multi Function Professional Puncher-C, voit rei'ittää tulosteet eri tavoilla. Lisätietoja lisälaitteesta Multi Function Professional Puncher-C on Multi Function Professional Puncher-C ‑oppaassa.

Käytettävissä olevat viimeistelytoiminnot

Varotoimet viimeistelytoimintoja käytettäessä

Osien nimet ja toiminnot

Tekniset tiedot

Käytettävissä olevat viimeistelytoiminnot

Kun Staple Finisher-AQ tai Booklet Finisher-AQ on asennettu, käytettävissä on alla näytetyt viimeistelytoiminnot.

Lajittelutoiminnot

Lajittelu

Ryhmä

Siirto

Nidontatoiminnot

Kulma

Kaksois

Vihkonidonta*1

Leikkaa*1*2

Taittotoiminnot

Vihkotaitto*1

Rei'itystoiminnot

Rei’itys*3

*1Käytettävissä vain, kun Booklet Finisher-AQ on valittuna.

*2Käytettävissä vain, kun Inner Booklet Trimmer-A on valittuna.

*3Käytettävissä vain, kun Rei'itysyksikkö on valittuna.

HUOMAUTUS

Tietoja viimeistelytoiminnoista on seuraavassa:

Lisälaitteet viimeistelytoiminnoilla

Varotoimet viimeistelytoimintoja käytettäessä

Varotoimet käytettäessä lajittelua ja ryhmittelyä

Jos täyttöraja saavutetaan tason laskemisen aikana, paperi työntyy automaattisesti vapaana olevaan tasoon. Jos kaikki käytettävissä olevat tasot täyttyvät, tulostus keskeytyy. Kun luovutettu paperi poistetaan lokerosta, tulostus jatkuu.

Varotoimet nidontaa käytettäessä

Nidottavien arkkien lukumäärä vaihtelee paperin tyypin ja paksuuden perusteella. Tekniset tiedot
Jos laite ei pysty nitomaan paperia, vaihda paperi tai pienennä nidottavien arkkien lukumäärää.

Poista nidottu paperi, kun se on saapunut kokonaan lokeroon. Älä poista paperia nidonnan aikana.

Kun [Lisää niittejä nitojayksikköön.] tulee näkyviin, vaihda niittipesä ja lisää niittejä. Niittien lisääminen (lisälaite)

Jos taso saavuttaa alarajan, tulostus keskeytyy. Kun luovutettu paperi poistetaan lokerosta, tulostus jatkuu.

Varotoimet vihkonidontaa käytettäessä

Taitosten tarkkuus vaihtelee riippuen paperityypistä ja arkkien lukumäärästä.

Osien nimet ja toiminnot

Ulkonäkymä

Sisäpuoli

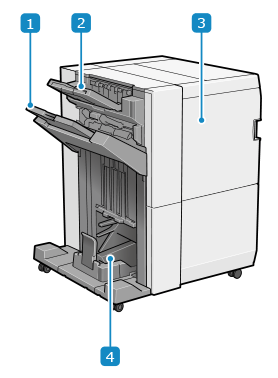

Ulkonäkymä

Staple Finisher-AQ

Booklet Finisher-AQ

Luovutustaso (taso B)

Luovuttaa tulostettua ja kopioitua paperia. Voit määrittää toiminnon, joka käyttää tasoa luovutuskohteena. Luovutuskohteen asetukset
* Jos [Massaniputus]‑asetus on [Kyllä] tulosteet luovutetaan ensisijaisesti tasolle B kohdan [Luovutustason asetukset] asetuksista riippumatta. [Massaniputus] (vain 8100 Series)

Luovutustaso (taso A)

Tulostaa tulostettua ja kopioitua paperia. Voit määrittää toiminnon, joka käyttää lokeroa tulostuskohteena. Luovutuskohteen asetukset
* Jos [Massaniputus] ‑asetus on [Kyllä], tulosteet luovutetaan ensisijaisesti tasolle B kohdan [Luovutustason asetukset] asetuksista riippumatta. [Massaniputus] (vain 8100 Series)

Etukansi

Avaa tämä, kun tapahtuu paperi- tai niittitukos ja kun lisäät niittejä.
Kun Rei'itysyksikkö on asennettu, avaa se ja hävitä rei'itysjätteet.

Vihkotaso

Tulostaa vihkonidottua vihkopaperia.

HUOMAUTUS

Luovutustaso B kohdistaa luovutetun paperin kahdella kohdistusohjaimella. Voit säätää näiden ohjainten paikkaa.

[Viimeistelijän tason B kohdistuksen säätö] (vain 8100 Series)

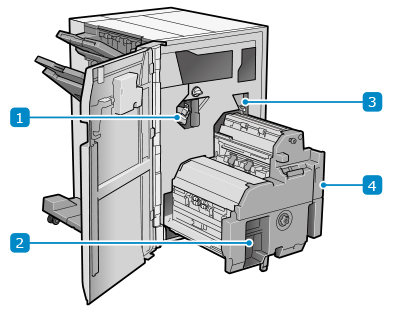

Sisäpuoli

Staple Finisher-AQ

Booklet Finisher-AQ

Niittijätesäiliö

Vedä ulos ja poista nidontajäte. Nidontajätteen hävittäminen (lisälaite)

Rei'itysjätesäiliö (kun Inner Booklet Trimmer-A on asennettu)

Vedä ulos ja hävitä nidontajäte. Leikkuujätteen hävittäminen (lisälaite)

Rei'itysjätesäiliö (kun Rei'itysyksikkö on asennettu)

Vedä ulos ja poista rei'itysjäte.

Vihkonidontayksikkö

Vedä se ulos, kun tapahtuu paperi- tai niittitukos ja kun lisäät niittejä.

Tekniset tiedot

Paperin koko, tyyppi ja paino	Kaikki paperit, jotka voivat kulkea laitteen läpi*1Käytettävä paperi
Luovutustason kapasiteetti (taso A)*2	Ei viimeistelyasetuksia, lajittelu, ryhmittely A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: Korkeus 47 mm (1 7/8") (vastaa 250 arkkia) A3, B4, A4R, B5R, 330 × 483 mm (13" × 19"), 320 × 450 mm (SRA3) (12 5/8" × 17 11/16"), 305 × 457 mm (12" × 18"), LTRR, LGL, 11" × 17", 8K, 16KR: Korkeus 47 mm (1 7/8") (vastaa 125 arkkia) Kirjekuoret: 30 arkkia Z-taitto (kun Paper Folding Unit-K on kiinnitetty) A3, B4, A4R, LTRR, LGL, 11" × 17": 30 arkkia Puolitaitto (kun Paper Folding Unit-K on kiinnitetty) A4R, LTRR: 30 arkkia
Luovutustason kapasiteetti (taso B)*2	Ei viimeistelyasetuksia, lajittelu, ryhmittely A4, B5, LTR, EXEC, 16K: Korkeus 285 mm (11 1/4") (vastaa 2 000 arkkia) A5, A5R, STMTR: Korkeus 216 mm (8 1/2") (vastaa 1 500 arkkia) A3, B4, A4R, B5R, A6R, 330 × 483 mm (13" × 19"), 320 × 450 mm (SRA3) (12 5/8" × 17 11/16"), 305 × 457 mm (12" × 18"), LTRR, LGL, 11" × 17", 8K, 16KR: Korkeus 147 mm (5 3/4") (vastaa 1 000 arkkia) Kirjekuoret Kakugata 2: 300 arkkia Muu kuin Kakugata 2: 150 arkkia Z-taitto (kun Paper Folding Unit-K on kiinnitetty) A3, B4, 11" × 17": 30 arkkia A4R, LTRR, LGL: 15 arkkia Puolitaitto (kun Paper Folding Unit-K on kiinnitetty) A4R, LTRR: 50 arkkia Pitkäarkkinen paperi (210,0 × 487.8 mm – 330,2 × 1 300 mm (8 1/4× 19 1/4" – 13 × 51 1/4")) Kun kumpaakaan Long Sheet Tray-B- ja Long Sheet Tray-C ‑yksiköistä ei ole kiinnitetty tai käytettävän paperin pituus on vähintään 762 mm (30") Tukeminen kädellä Kun Long Sheet Tray-B tai Long Sheet Tray-C on kiinnitetty (487,8–762,0 mm (19 1/4–30")) 52–150 g/m² (kirjepaperi 14–39,9 lb): 100 arkkia 151–300 g/m² (kansi 55,8–110,9 lb): 50 arkkia Kun [Massaniputus] -asetus on [Kyllä] A4, A5, A5R, B5, LTR, STMTR, EXEC, 16K: Korkeus 490 mm (19 1/4") (vastaa 4 000 arkkia)34 A4R, B5R, LTRR, 16KR: Korkeus 285 mm (11 1/4") (vastaa 2 000 arkkia) A3, B4, 330 × 483 mm (13" × 19"), 320 × 450 mm (SRA3) (12 5/8" × 17 11/16"), 305 × 457 mm (12" × 18"), LGL, 11" × 17", 8K: Korkeus 216 mm (8 1/2") (vastaa 1 500 arkkia) A6R: Korkeus 147 mm (5 3/4") (vastaa 1 000 arkkia) Siirto Sama kuin "Ei viimeistelyasetuksia, lajittelu, ryhmittely" 5 Nidonta (kulma/kaksois) A4, B5, LTR, EXEC, 16K: 200 kopiota, yhteensä 3 000 arkkia tai korkeus 490 mm (19 1/4") A4R, B5R, LTRR, 16KR: 200 kopiota, yhteensä 2 000 arkkia tai korkeus 285 mm (11 1/4") A3, B4, 330 × 483 mm (13" × 19"), 320 × 450 mm (SRA3) (12 5/8" × 17 11/16"), 305 × 457 mm (12" × 18"), LGL, 11" × 17", 8K: 200 kopiota, yhteensä 1 500 arkkia tai korkeus 216 mm (8 1/2")6
Vihkotason kapasiteetti (vain Booklet Finisher-AQ)	60–81,4 g/m² (kirjepaperi 16–21,7 lb) paperi 11–15 arkin sidonta: 10 kopiota 16–20 arkin sidonta: 5 kopiota 60–105 g/m² (kirjepaperi 16–28 lb) paperi 2–5 arkin sidonta: 25 kopiota 6–10 arkin sidonta: 15 kopiota 106–220 g/m² (kirjepaperi 29 lb – kansi 80 lb) paperi 2–5 arkin sidonta: 3 kopiota
Nidottavien arkkien enimmäismäärä	Kulma ja kaksois (päällystämätön paperi) A4, B5, LTR, EXEC, 16K 52–90 g/m² (kirjepaperi 14–24 lb): 100 arkkia 90,1–128 g/m² (kirjepaperi 24–34 lb): 60 arkkia 128,1–150 g/m² (kirjepaperi 34,1–39,9 lb): 50 arkkia 150,1–180 g/m² (kansi 55,5–66 lb): 40 arkkia 180,1–220 g/m² (kansi 66,6–80 lb): 30 arkkia 220,1–256 g/m² (kansi 81,4–94,7 lb): 25 arkkia 256,1–300 g/m² (kansi 94,7–110 lb): 15 arkkia A4R, B5R, LTRR, 16KR 52–90 g/m² (kirjepaperi 14–24 lb): 65 arkkia 90,1–128 g/m² (kirjepaperi 24–34 lb): 60 arkkia 128,1–150 g/m² (kirjepaperi 34,1–39,9 lb): 50 arkkia 150,1–180 g/m² (kansi 55,5–66 lb): 40 arkkia 180,1–220 g/m² (kansi 66,6–80 lb): 30 arkkia 220,1–256 g/m² (kansi 81,4–94,7 lb): 25 arkkia 256,1–300 g/m² (kansi 94,7–110 lb): 15 arkkia A3, B4, LGL, 11" × 17", 8K 52–90 g/m² (kirjepaperi 14–24 lb): 65 arkkia 90,1–128 g/m² (kirjepaperi 24–34 lb): 50 arkkia 128,1–150 g/m² (kirjepaperi 34,1–39,9 lb): 40 arkkia 150,1–180 g/m² (kansi 55,5–66 lb): 30 arkkia 180,1–220 g/m² (kansi 66,6–80 lb): 25 arkkia 220,1–256 g/m² (kansi 81,4–94,7 lb): 20 arkkia 256,1–300 g/m² (kansi 94,7–110 lb): 10 arkkia 330 × 483 mm (13 × 19"), 320 × 450 mm (SRA3) (12 5/8 × 17 11/16"), 305 × 457 mm (12 × 18") 52–90 g/m² (kirjepaperi 14–24 lb): 65 arkkia 90,1–128 g/m² (kirjepaperi 24–34 lb): 35 arkkia 128,1–150 g/m² (kirjepaperi 34,1–39,9 lb): 25 arkkia 150,1–220 g/m² (kansi 55,5–80 lb): 20 arkkia 220,1–256 g/m² (kansi 81,4–94,7 lb): 15 arkkia 256,1–300 g/m² (kansi 94,7–110 lb): 10 arkkia Kulma ja kaksois (päällystetty paperi) A4, A4R, B5, B5R, LTR, LTRR, EXEC, 16K, 16KR 106–128 g/m² (kirjepaperi 29–34 lb): 35 arkkia 128,1–150 g/m² (kirjepaperi 34 lb–40 lb): 20 arkkia A3, B4, LGL, 11" × 17", 8K 106–128 g/m² (kirjepaperi 29–34 lb): 30 arkkia 128,1–150 g/m² (kirjepaperi 34 lb–40 lb): 20 arkkia 330 × 483 mm (13 × 19"), 320 × 450 mm (SRA3) (12 5/8 × 17 11/16"), 305 × 457 mm (12 × 18") 106–150 g/m² (kirjepaperi 29–40 lb): 15 arkkia
Rei'itys (kun Rei'itysyksikkö on asennettu)	Reikien määrä ja paperin koko Kun Puncher Unit-BZ on asennettu: Kaksi reikää: A3, B4, A4, A4R, B5, B5R, A5 7, LTR, LTRR, LGL, 11" × 17", EXEC, 8K, 16K, 16KR Neljä reikää: A3, B4, A4, B5, LTR, 11" × 17", EXEC, 8K, 16K Kun Puncher Unit-BY on asennettu: Kaksi reikää: A3, B4, A4, A4R, B5, B5R, A5 7, LTR, LTRR, LGL, 11" × 17", EXEC, 8K, 16K, 16KR Kolme reikää: A3, B4, A4, B5, LTR, 11" × 17", EXEC, 8K, 16K Kun Puncher Unit-CA on asennettu: Neljä reikää: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" × 17", EXEC, 8K, 16K, 16KR Paperin peruspaino 52 g/m² – 300 g/m² (14 lb:n sidos – 110 lb:n kansi)
Vihkonidonta ja taitto (vain Booklet Finisher-AQ)	Paperikoko A3, B4, A4R, 330 × 483 mm (13 × 19"), 320 × 450 mm (12 5/8 × 17 11/16") (SRA3), 305 × 457 mm (12 × 18"), LTRR, LGL, 11" × 17", mukautettu koko (210 × 279,4 mm – 330,2 × 487,7 mm (8 1/4 × 11" – 13 × 19 1/4")) Paperin peruspaino Sisältösivujen neliöpaino: 60–220 g/m² (kirjepaperi 16 lb – kansi 80 lb) Kannen neliöpaino: 60–300 g/m² (kirjepaperi 16 lb – kansi 110,9 lb) Vihkonidottavien arkkien määrä (päällystämätön paperi) 60–81,4 g/m² (kirjepaperi 16–21,7 lb): 20 arkkia 81,5–105 g/m² (kirjepaperi 21,7–27,9 lb): 10 arkkia 106–220 g/m² (kirjepaperi 28,2 lb – kansi 81,4 lb): 5 arkkia Vihkotaitettavien arkkien määrä (päällystetty paperi) 106–150 g/m² (kirjepaperi 28,2–39,9 lb): 5 arkkia Vihkotaitettavien arkkien enimmäismäärä 60–105 g/m² (kirjepaperi 16–27,9 lb): 5 arkkia 106–220 g/m² (kirjepaperi 28,2 lb – kansi 81,4 lb): 3 arkkia 221–256 g/m² (kansi 82–95 lb): 1 arkki
Virtalähde	Staple Finisher-AQ 100–240 V vaihtovirta, 50/60 Hz, 2,9 A Booklet Finisher-AQ 100–240 V vaihtovirta, 50/60 Hz, 3,2 A
Suurin virrankulutus	Staple Finisher-AQ 386 W (sisältää rei'itysyksikön) Booklet Finisher-AQ 418 W (sisältää rei'itysyksikön ja Inner Booklet Trimmer-A ‑yksikön)
Mitat (L × S × K)	Staple Finisher-AQ 700 × 799 × 1 041 mm (27 5/8" × 31 1/2" × 41")8 Kun lisätaso on avattu: 874 × 799 × 1 129 mm (34 3/8 × 31 1/2 × 44 1/2")8 Booklet Finisher-AQ 882 × 799 × 1 041 mm (34 3/4" × 31 1/2" × 41")8 Kun lisätaso on avattu: 1 063 × 799 × 1 129 mm (41 7/8 × 31 1/2 × 44 1/2")8
Paino	Staple Finisher-AQ Noin 78 kg (172,0 lb) Booklet Finisher-AQ Noin 131 kg (288,8 lb)

*1Ohutta paperia, jonka peruspaino on enintään 63 g/m² (kirjepaperi 16 lb) ja päällystettyä paperia, jonka peruspaino on vähintään 105 g/m² (kirjepaperi 28 lb) ei voida luovuttaa tasolle A.

*2Käytettäessä 64 g/m² (17 lb:n sidos), 75 g/m² (20 lb:n sidos) tai 80 g/m² (21 lb:n sidos) paperia. Kapasiteetti vaihtelee kaikissa muissa tapauksissa.

*3Alle 64 g/m² (17 lb:n sidos) kokoa A5, A5R tai STMTR: 216 mm (8 1/2") (vastaa 1 500 arkkia)

*4Enintään 3 000 arkkia kokoa A4, A5, A5R, B5, LTR, EXEC, tai 16K painoltaan vähintään 81 g/m² (kirjepaperi 21,5 lb)

*5Pois lukien paperikoko, joka ei tue siirtoasetusta ja kirjekuoria.

*652–63 g/m² (kirjepaperi 13,8–16,8 lb) kooltaan 330 × 483 mm (13 × 19"), 320 × 450 mm (SRA3) (12 5/8 × 17 11/16"), 305 × 457 mm (12 × 18"): 50 kopiota, yhteensä 1 500 arkkia tai korkeus 216 mm (8 1/2")

*7Vain kun Booklet Finisher-AQ on asennettu.

*8 Kun tämä lisälaite on kiinnitetty pääyksikköön tai toiseen lisälaitteeseen, vaakasuunnassa jää +5 mm:n rako.
