Paperitukokset Long Sheet Tray-B ‑lisälaitteessa
Poista Long Sheet Tray-B ‑yksikköön juuttunut paperi. Tarkasta paperitukoksen sijainti ja poista juuttunut paperi seuraamalla käyttöpaneelin ohjeita.
Jos paperi repeytyy, pyri poistamaan se kokonaan niin, että sen palasia ei jää laitteeseen.
Jos et pysty poistamaan paperia, älä yritä poistaa sitä väkisin. Tarkasta ohjauspaneeli ja poista juuttunut paperi toisesta paikasta.
Jos paperi repeytyy, pyri poistamaan se kokonaan niin, että sen palasia ei jää laitteeseen.
Jos et pysty poistamaan paperia, älä yritä poistaa sitä väkisin. Tarkasta ohjauspaneeli ja poista juuttunut paperi toisesta paikasta.
Pitkien arkkien tukokset tason sisäänmenossa
Tässä osassa kuvaillaan paperitukosten poistaminen tason sisäänmenosta. Jos näytössä näkyy vain [Monitoimitaso (Poista kaikki paperit)], poista pitkä arkki seuraavien ohjeiden mukaisesti.
1
Jos pitkä arkki on juuttunut monitoimitasoon, vedä se varovasti ulos nuolen suuntaan.
Kun paperitukos on selvitetty, paperitukoksen ilmoitusnäyttö katoaa ja tulostus jatkuu automaattisesti.
Jos näyttöön tulee ilmoitus paperitukoksesta eri paikassa, poista juuttunut paperi noudattamalla näytön ohjeita.
Jos näyttöön tulee ilmoitus paperitukoksesta eri paikassa, poista juuttunut paperi noudattamalla näytön ohjeita.
Pitkien arkkien tukokset tason sisäänmenosta pääyksikön etukanteen
Tässä osassa kuvaillaan paperitukosten poistaminen tason sisäänmenosta pääyksikön etukanteen. Jos näytössä näkyy [Monitoimitasoyksikkö (Vedä Avaa-vivusta.)], poista pitkä arkki seuraavien ohjeiden mukaisesti.
Kiinnitysyksikkö ja sen ympäristö saattavat olla hyvin kuumia. Kun poistat juuttunutta paperia vaiheessa 5, älä koske mihinkään tällä alueella.
Sisempi luovutusohjain ja sen ympäristö saattavat olla hyvin kuumia. Kun poistat juuttunutta paperia vaiheessa 8, älä koske mihinkään tällä alueella.
1
Jos pitkä arkki on juuttunut monitoimitasoon, vedä se varovasti ulos nuolen suuntaan.
2
Tarkista, onko monitoimitasolle juuttunut paperia.
1
Avaa monitoimitaso.
2
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
3
Sulje monitoimitaso.
3
Avaa pääyksikön etukansi.
4
Käännä luovutusnuppia (C1).
Käännä nuppia noin 15 kertaa, kunnes valo (
) sammuu.

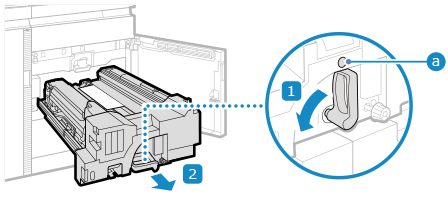

) sammuu.Tarkista, onko kiinnitysyksikköön juuttunut paperia.
1
Kallista C2-vipua vasemmalle.
2
Pidä kiinni C2-vivusta ja vedä kiinnityksen siirtoyksikkö ulos.
Jos C2-vivun lukituksen merkkivalo () syttyy palamaan punaisena, C2-vivun lukitusta ei voi avata. Poista paperitukos seuraamalla näytön ohjeita.
) syttyy palamaan punaisena, C2-vivun lukitusta ei voi avata. Poista paperitukos seuraamalla näytön ohjeita.6
Tarkista, onko ylempään esiuudelleensuuntausohjaimeen (C4) juuttunut paperia.
1
Avaa ylempi esiuudelleensuuntausohjain (C4).
2
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
Kun ylempi esiuudelleensuuntausohjain (C4) vapautetaan, se sulkeutuu.
7
Poista kaikki syöttöhihnalle (C5) jäänyt paperi.

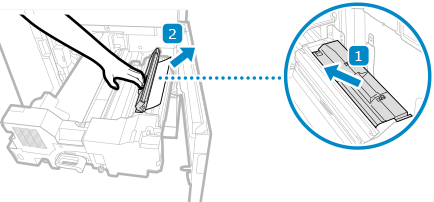

Tarkista, onko sisempään luovutusyksikköön juuttunut paperia.
1
Avaa sisempi luovutusyksikön ohjain (C6).
2
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
3
Sulje sisempi luovutusyksikön ohjain (C6).
9
Palauta kiinnitysyksikkö alkuperäiseen asentoonsa.
1
Pidä kiinni C2-vivusta ja työnnä kiinnityksen kuljetusyksikkö hellävaraisesti takaisin laitteeseen.
Kun työnnät kiinnityksen siirtoyksikön sisään, pitelemäsi C2-vipu voi liikkua niin, että ponnahtaa ylös.
2
Käännä C2-vipu oikealle.
10
Sulje pääyksikön etukansi.
Kun paperitukos on selvitetty, paperitukoksen ilmoitusnäyttö katoaa ja tulostus jatkuu automaattisesti.
Jos näyttöön tulee ilmoitus paperitukoksesta eri paikassa, poista juuttunut paperi noudattamalla näytön ohjeita.
Jos näyttöön tulee ilmoitus paperitukoksesta eri paikassa, poista juuttunut paperi noudattamalla näytön ohjeita.
