Papier bijvullen in Multi-drawer Paper Deck-E (optie)
Zie het volgende voor het papierformaat dat in Multi-drawer Paper Deck-E kan worden geplaatst: Als u papier van een ander formaat (dan het bruikbare formaat) plaatst, kan dit een storing veroorzaken.
Geschikt papier
Geschikt papier
Let bij het plaatsen van enveloppen op de invoerrichting en welke kant naar boven wijst. Richting voor het plaatsen van enveloppen (Multi-drawer Paper Deck-E) (optie)
Als u papier met een logo gebruikt, let dan goed op de richting van het geplaatste papier en welke kant naar boven wijst. Richtlijnen voor het plaatsen van papier met een logo
Als u papier met een logo gebruikt, let dan goed op de richting van het geplaatste papier en welke kant naar boven wijst. Richtlijnen voor het plaatsen van papier met een logo
Papier plaatsen in Multi-drawer Paper Deck-E
De lift in de papiermagazijnen gaat automatisch omhoog en omlaag. Zorg bij het plaatsen van papier dat uw vingers niet bekneld raken. U voorkomt hiermee persoonlijk letsel.
BELANGRIJK
Als het papier op is en het afdrukken is gestopt wanneer u afdrukt met de instelling Nieten, verwijder de uitvoervellen die nog moeten worden geniet, dan niet. (Afdrukken en nieten zal worden hervat nadat u het vastgelopen papier heeft verwijderd.)
Als u de lift omhoog moet brengen (bijvoorbeeld als u voorwerpen in het papiermagazijn hebt laten vallen), breng de lift dan niet meer dan 50 mm (2") omhoog en ook niet in diagonale richting, want dit kan resulteren in een storing of beschadiging van de machine.
Til nooit de lift in de papiermagazijnen op terwijl de hoofdschakelaar in de aan-stand staat. Dit kan resulteren in een storing of beschadiging van de machine. Als u de lift omhoog moet brengen omdat er bijvoorbeeld voorwerpen in zijn gevallen, zet dan de hoofdschakelaar uit met de papiermagazijnen geopend. Schakel de machine uit
In Multi-drawer Paper Deck-E is een papierscheidingsventilator aangesloten. Plaats geen paperclips of andere voorwerpen in de opening van de ventilator.
N.B.
Wanneer u het papier voor Multi-drawer Paper Deck-E verwisselt van normaal papier naar gecoat papier, kan het zijn dat u even moet wachten omdat de temperatuur van de warme lucht die het papier waaiert moet worden geregeld.
1
Trek het papiermagazijn naar u toe tot het niet verder kan.
De papierlift zakt automatisch naar de papiervulpositie.
Afhankelijk van de gebruiksomstandigheden kan het even duren voordat het papiermagazijn wordt geopend nadat u op de knop Openen hebt gedrukt.
2
Waaier het papier uit en maak er een rechte stapel van.
Waaier de vier randen van het papier uit in kleine gedeelten, en tik het papier een paar keer op een vlak oppervlak om de stapel mooi recht te maken.
3

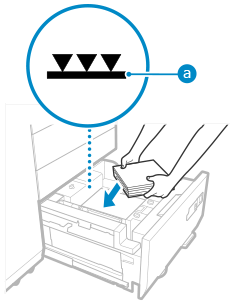

Plaats het papier met de afdrukzijde omhoog.
Plaats het papier met de rand van het papier tegen de linkerkant van het papiermagazijn.
Zorg ervoor dat het geplaatste papier de grenslijn (
) niet overschrijdt. Anders worden ze misschien verkeerd ingevoerd en/of treden er papierstoringen op.
) niet overschrijdt. Anders worden ze misschien verkeerd ingevoerd en/of treden er papierstoringen op.Wanneer u papier bijvult, zorg dan dat de stapel niet hoger is dan 20 mm (3/4"). Als de papierstapel hoger is dan 20 mm (3/4"), kunnen de randen van de stapel omkrullen of kreukelen en dit kan resulteren in een lage afdrukkwaliteit.
Tabblad plaatsen
Plaats het in de normale volgorde met de tabbladen aan de tegenovergestelde zijde van de invoerrichting.
4
Duw het papiermagazijn weer helemaal terug in de machine.
De papierlift gaat automatisch omhoog.
Zorg bij het sluiten van het papiermagazijn dat uw vingers niet bekneld raken. U voorkomt hiermee persoonlijk letsel.
BELANGRIJK
In de hieronder beschreven gevallen plaatst u de Side Guide Plates volgens het papier dat moet worden gebruikt. Papierformaat wijzigen voor Multi-drawer Paper Deck-E
Voor het eerst papier in het papiermagazijn plaatsen
Het formaat van het geplaatste papier is anders dan de positie van de Side Guide Plates, en het papier is gebogen of er is een opening bij de randen
Stoot niet hard tegen de achterrandhouder wanneer u papier in het papiermagazijn plaatst omdat dit storingen of beschadiging van de machine tot gevolg kan hebben.
Stoot niet hard tegen de papierhouder wanneer u papier in het papiermagazijn plaatst omdat dit storingen of beschadiging van de machine tot gevolg kan hebben.
Stoot niet hard tegen het papiermagazijn wanneer u in het papiermagazijn opent of sluit, plaatst omdat dit storingen of beschadiging van de machine of scheve afdrukken tot gevolg kan hebben.
Plaats geen papier of andere voorwerpen in het lege deel van het papiermagazijn naast de stapel papier, omdat dit storingen of beschadiging van de machine tot gevolg kan hebben.
Plaats niets anders dan papier in de ruimte waar u het papier plaatst. Dit kan een storing veroorzaken.
N.B.
Zorg bij het plaatsen van papier in het papiermagazijn dat het ingestelde papierformaat gelijk is aan het papierformaat dat wordt geplaatst.
Plaats het papier onder de rollen van de achterrandhouder.
Als op de verpakking van het papier instructies staan over welke zijde naar boven moet zijn gericht, volg dan die instructies.
Als er een probleem optreedt tijdens het afdrukken, kunt u dit mogelijk oplossen door het papier om te draaien en opnieuw te laden. Structuurpapier, aan één zijde gecoat papier en papier dat op de voor- en achterkant verschillend bedrukt is, kunnen echter niet worden omgedraaid. Vervang dergelijk papier met nieuw papier.
Als de invoerrollen omlaag staan, sluit u het papiermagazijn eenmaal en opent u het weer.
Zorg dat u papier op de juiste wijze in het stapelgedeelte plaatst. Als het papier niet goed is geplaatst of als er papier in het stapelgedeelte achterblijft, kan het papier daardoor worden gevouwen of vastlopen.
Papierformaat wijzigen voor Multi-drawer Paper Deck-E
1
Registreer het gewenste papierformaat. Het type en formaat papier voor papiermagazijn en papierlade instellen
Het papierformaat wordt automatisch herkend.
* Als het gedetecteerde papierformaat niet overeenkomt met het geplaatste papier, is het papier mogelijk niet correct geladen. Plaats het papier opnieuw.
2
Trek het papiermagazijn naar u toe tot het niet verder kan.
De papierlift zakt automatisch naar de papiervulpositie.
Afhankelijk van de gebruiksomstandigheden kan het even duren voordat het papiermagazijn wordt geopend nadat u op de knop Openen hebt gedrukt.
3

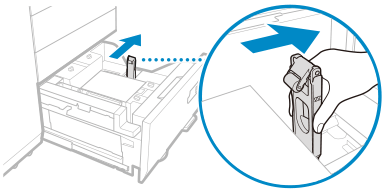

Houd de hendel vast en schuif de achterrandhouder totdat deze het geplaatste papier niet raakt.
4
Verwijder al het geplaatste papier.
5
Draai de vergrendelingen los (4 plaatsen) op de zijgeleiderplaten.
6
Houd de hendel vast en verschuif de buitenste en de binnenste zijgeleiderplaat totdat deze het te plaatsen papier niet raken.
7
Plaats papier van de gewenste grootte met de afdrukzijde omhoog.

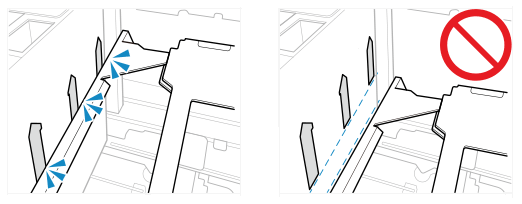

Voordat u het papier plaatst, sluit u het papiermagazijn één keer en brengt u de papierlift in het magazijn omhoog naar de tussenliggende positie. Als u het papier uitlijnt terwijl de papierlift in het magazijn te ver omlaag staat en het papier geen contact maakt met de papiergeleiders, wordt de afstand tussen de zijgeleiderplaten kleiner, waardoor het papier vastloopt en de papierinvoer wordt verhinderd.
Plaats de papierstapel tot een hoogte van ca. 10 mm (3/8").
Plaats de papierstapel met de rand tegen de linkerkant van het papiermagazijn.
Tabblad plaatsen
Plaats het in de normale volgorde met de tabbladen aan de tegenovergestelde zijde van de invoerrichting.
8
Houd de hendel vast en verschuif de buitenste en de binnenste zijgeleiderplaat om deze uit te lijnen met het gewenste papierformaat.
9
Draai de vergrendelingen aan (4 plaatsen) op de zijgeleiderplaten.
10

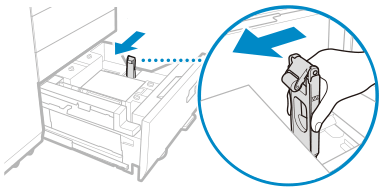

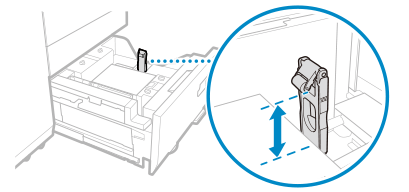

Houd de hendel vast en verschuif de achterrandhouder om deze uit te lijnen met de formaatindicator van het geplaatste papier.
11

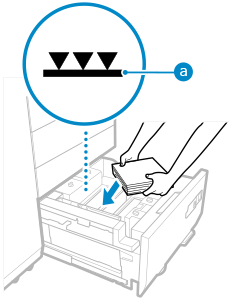

Plaats al het resterende papier met de afdrukzijde omhoog.
Zorg ervoor dat het geplaatste papier de grenslijn () niet overschrijdt. Anders worden ze misschien verkeerd ingevoerd en/of treden er papierstoringen op.
) niet overschrijdt. Anders worden ze misschien verkeerd ingevoerd en/of treden er papierstoringen op.12
Duw het papiermagazijn helemaal terug in de machine totdat deze op zijn plaats klikt.
De papierlift gaat automatisch omhoog.
13
Wijzig het papierformaat op het blad en steek die in de plaat.
1
Trek het blad uit de plaat.
2
Plak het etiket met het papierformaat van het nieuwe papierformaat op het blad.
3
Steek het blad in de plaat.
BELANGRIJK
Stoot niet hard tegen de achterrandhouder wanneer u papier in het papiermagazijn plaatst omdat dit storingen of beschadiging van de machine tot gevolg kan hebben.
Stoot niet hard tegen de papierhouder wanneer u papier in het papiermagazijn plaatst omdat dit storingen of beschadiging van de machine tot gevolg kan hebben.
Stoot niet hard tegen het papiermagazijn wanneer u in het papiermagazijn opent of sluit, plaatst omdat dit storingen of beschadiging van de machine of scheve afdrukken tot gevolg kan hebben.
Plaats geen papier of andere voorwerpen in het lege deel van het papiermagazijn naast de stapel papier, omdat dit storingen of beschadiging van de machine tot gevolg kan hebben.
Plaats niets anders dan papier in de ruimte waar u het papier plaatst. Dit kan een storing veroorzaken.
In Multi-drawer Paper Deck-E is een papierscheidingsventilator aangesloten. Plaats geen paperclips of andere voorwerpen in de opening van de ventilator.
N.B.
Als op de verpakking van het papier instructies staan over welke zijde naar boven moet zijn gericht, volg dan die instructies.
Als er een probleem optreedt tijdens het afdrukken, kunt u dit mogelijk oplossen door het papier om te draaien en opnieuw te laden. Structuurpapier, aan één zijde gecoat papier en papier dat op de voor- en achterkant verschillend bedrukt is, kunnen echter niet worden omgedraaid. Vervang dergelijk papier met nieuw papier.
Als de invoerrollen omlaag staan, sluit u het papiermagazijn eenmaal en opent u het weer.
