Staple Finisher-AG, Booklet Finisher-AG, ponseenheid en Booklet Trimmer-G

Installeer de optionele Staple Finisher-AG of Booklet Finisher-AG om papier te nieten of te vouwen of andere afwerkingsfuncties te gebruiken.

* Afhankelijk van het land of de regio is de Staple Finisher-AG mogelijk niet beschikbaar.

Door de volgende ponseenheid op de finisher te installeren kunt u ook de perforatiefunctie gebruiken.

Puncher Unit-BT

Puncher Unit-BU

Puncher Unit-BS

Door Booklet Trimmer-G op de Booklet Finisher-AG te bevestigen kunt u de randen van het boekjespapier met rugnieten netjes bijsnijden. Zie voor meer informatie over Booklet Trimmer-G de gebruikershandleiding van Booklet Trimmer-G.

Als u de Multi Function Professional Puncher-C installeert, kunt u verschillende soorten ponsgaten maken. Zie voor meer informatie over Multi Function Professional Puncher-C de gebruikershandleiding van Multi Function Professional Puncher-C.

Beschikbare afwerkingsfuncties

Voorzorgsmaatregelen bij het gebruik van afwerkingsfuncties

Namen en functies van onderdelen

Technische specificaties

Beschikbare afwerkingsfuncties

Hieronder worden de afwerkingsfuncties weergegeven die beschikbaar zijn wanneer Staple Finisher-AG of Booklet Finisher-AG is geïnstalleerd.

Sorteerfuncties

Sorteren

Groep

Verschuiven

Nietfuncties

Hoek

Dubbel

Rugnieten*1

Bijsnijden*2

Vouwfuncties

Rugvouw

Perforatiefuncties

Ponsgaten*3

*1Alleen beschikbaar wanneer Booklet Finisher-AG is geïnstalleerd.

*2Alleen beschikbaar wanneer Booklet Trimmer-G is geïnstalleerd.

*3Alleen beschikbaar wanneer ponseenheid is geïnstalleerd.

N.B.

Zie het volgende voor meer informatie over de afwerkingsfuncties:

Opties met afwerkingsfuncties

Voorzorgsmaatregelen bij het gebruik van afwerkingsfuncties

Voorzorgsmaatregelen bij het gebruik van sorteren en groeperen

Als de laadlimiet wordt bereikt tijdens het neerlaten van de lade, wordt het papier automatisch naar een beschikbare lade uitgeworpen. Als alle beschikbare laden hun laadlimiet hebben bereikt, wordt het afdrukken gepauzeerd. Wanneer het uitgeworpen papier uit de lade wordt verwijderd, wordt het afdrukken hervat.

Voorzorgsmaatregelen bij het gebruik van Nieten

Het aantal vellen dat kan worden geniet, varieert afhankelijk van de papiersoort en -dikte. Technische specificaties
Als de machine het papier niet kan nieten, vervang dan het papier of verminder het aantal vellen dat moet worden geniet.

Verwijder het geniete papier nadat het volledig in de lade is uitgevoerd en verwijder het niet terwijl het wordt geniet.

Wanneer [Vul nietjes bij in het nietapparaat.] verschijnt, vervangt u de nietpatroon vult u nietjes bij. Nietjes toevoegen (optie)

Als de lade de onderste limietpositie bereikt, wordt het afdrukken gepauzeerd. Wanneer het uitgeworpen papier uit de lade wordt verwijderd, wordt het afdrukken hervat.

Voorzorgsmaatregelen bij het gebruik van rugnieten

De vouwconditie varieert afhankelijk van het type papier en het aantal bladen.

Namen en functies van onderdelen

Buitenaanzicht

Binnenkant

Buitenaanzicht

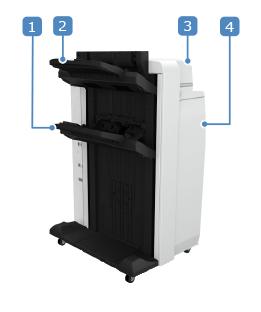

Staple Finisher-AG

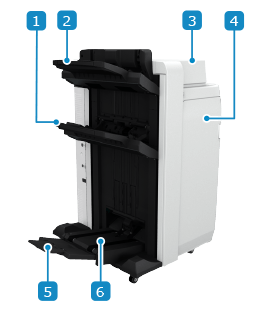

Booklet Finisher-AG

Uitvoerblad (Blad B)

Voert afgedrukt en gekopieerd papier uit. U kunt instellen welke functie de lade als uitvoerbestemming gebruikt. Instellingen uitvoerbestemming
* Als [Hoog volume stapel mode] is ingesteld op [Aan], worden de afdrukken bij voorkeur uitgevoerd naar lade B, ongeacht de instellingen van [Instellingen opvangblad]. [Hoog volume stapel mode] (alleen 8100-serie)

Uitvoerblad (Blad A)

Bovendeksel

Open deze als er een papierstoring optreedt.

Voorklep

Open dit wanneer er papier of vastgelopen nietjes zijn en wanneer u nietjes toevoegt.
Wanneer ponseenheid geïnstalleerd is, opent u dit om ponsafval af te voeren.

Hulpblad voor boekjes

Het aantal kopieën dat in het boekjesblad kan worden geplaatst, is beperkt.

Boekjesblad

Voert boekjespapier met rugnieten uit.

N.B.

Uitvoerblad A en B lijnen het uitgevoerde papier uit met de twee uitlijngeleiders. U kunt de positie van deze geleiders aanpassen.

[Aanpassing uitlijning finisher lade A] (alleen 8100-serie)

[Aanpassing uitlijning finisher lade B] (alleen 8100-serie)

Binnenkant

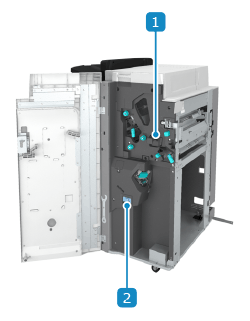

Staple Finisher-AG

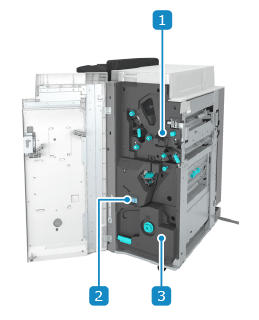

Booklet Finisher-AG

Ponsafvalbak (als ponseenheid is geïnstalleerd)

Naar buiten trekken om ponsafval te verwijderen.

Nietjesafvalbak

Trek naar buiten om nietafval te verwijderen. Nietafval weggooien (optie)

Rugnieteenheid

Trek dit uit wanneer er papier of vastgelopen nietjes zijn en wanneer u nietjes toevoegt.

Technische specificaties

Papierformaat, -soort en basisgewicht	Al het papier dat door de machine kan*1Geschikt papier
Capaciteit opvangblad (Lade A)*2	Geen afwerkingsinstellingen, Sorteren, Groeperen 147,0 mm (5 3/4") hoog (gelijk aan 1.000 vellen) Enveloppen Kakugata 2: 130 mm (5 1/8") hoog of 300 vellen Anders dan Kakugata 2: 130 mm (5 1/8") hoog of 150 vellen Z-vouw (als de Paper Folding Unit-K is bevestigd) A3, B4, 11" x 17": 30 vellen In tweeën gevouwen (wanneer de Paper Folding Unit-K is aangesloten) A4R, LTRR: 50 vellen Lange vellen papier (210,0 mm x 487,8 mm tot 330,2 mm x 1.300 mm (8 1/4" x 19 1/4" tot 13" x 51 1/4")) Als Long Sheet Tray-B, Long Sheet Tray-C of Finisher Long Sheet Catch Tray-B geen van alle zijn bevestigd Met de hand ondersteunen Als Long Sheet Tray-B of Long Sheet Tray-C is bevestigd (487,8 mm tot 762,0 mm (19 1/4" tot 30")) 64 g/m² tot 79 g/m² (17 lb bond tot 21 lb bond): 100 vellen 80 g/m² tot 150 g/m² (21,3 lb bond tot 39,9 lb bond): 50 vellen 151 g/m² tot 300 g/m² (55,8 lb cover tot 110,9 lb cover): 25 vellen Als Finisher Long Sheet Catch Tray-B is bevestigd (487,8 mm tot 762,0 mm (19 1/4" tot 30")) 64 g/m² tot 150 g/m² (17 lb bond tot 39,9 lb bond): 300 vellen 151 g/m² tot 300 g/m² (55,8 lb cover tot 110,9 lb cover): 150 vellen Als Finisher Long Sheet Catch Tray-B is bevestigd (762,1 mm tot 1.300 mm (30 1/8" tot 51 1/4")) 10 vellen Verschuiven 147,0 mm (5 3/4") (gelijk aan 1.000 vellen) Z-vouw (als de Paper Folding Unit-K is bevestigd) A3, B4, 11" x 17": 30 vellen In tweeën gevouwen (wanneer de Paper Folding Unit-K is aangesloten) A4R, LTRR: 50 vellen
Capaciteit uitvoerlade (lade B)*2	Geen afwerkingsinstellingen, Sorteren, Groeperen A4, B5, LTR, EXEC: 285 mm (11 1/4") hoog (gelijk aan 2.000 vellen)3 Anders dan hierboven: 147,0 mm (5 3/4") hoog (gelijk aan 1.000 vellen)4 Z-vouw (als de Paper Folding Unit-K is bevestigd) A3, B4, 11" x 17": 30 vellen Als [Hoog volume stapel mode] is ingesteld op [Aan] A4, B5, LTR, EXEC: 490 mm (19 1/4") hoog (gelijk aan 4.000 vellen)35 A4R, B5R, LTRR: 285 mm (11 1/4") hoog (gelijk aan 2.000 vellen)35 A3, B4, 11" x 17", LGL: 216 mm (8 1/2") hoog (gelijk aan 1.500 vellen)356 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"): 147 mm (5 3/4") hoog (gelijk aan 1.000 vellen)36 Verschuiven Hetzelfde als Geen afwerkingsinstellingen, Sorteren, Groeperen Nietmodus (hoek, dubbel) A4, B5, LTR, EXEC, 16K: 200 kopieën, totaal 3.000 vellen, of een hoogte van 490 mm (19 1/4") A4R, B5R, LTRR, 16KR: 200 kopieën, totaal 2.000 vellen, of een hoogte van 285 mm (11 1/4") A3, B4, 11" x 17", LGL, 8K: 200 kopieën, totaal 1.500 bladen, of een hoogte van 216 mm (8 1/2")6 Z-vouw (als de Paper Folding Unit-K is bevestigd): 30 vellen
Capaciteit boekjesblad (alleen de Booklet Finisher-AG)	Continu door transportband
Aantal vellen dat kan worden geniet*7	Hoek en dubbel (ongecoat papier) A4, B5, LTR, EXEC, 16K 52 g/m² tot 80 g/m² (14 lb bond tot 21 lb bond): 100 vellen 80,1 g/m² tot 81,4 g/m² (21,3 lb bond tot 21,7 lb bond): 80 vellen 81,5 g/m² tot 105 g/m² (21,7 lb bond tot 27,9 lb bond): 60 vellen 105,1 g/m² tot 200 g/m² (28 lb bond tot 74 lb cover) 20 vellen Meer dan 200 g/m² (74 lb cover): Alleen voor voor- en achterbladen A3, B4, A4R, B5R, LTRR, LGL, 11" x 17", 8K, 16KR 52 g/m² tot 81,4 g/m² (13,8 lb bond tot 21,7 lb bond): 50 vellen 81,5 g/m² tot 105 g/m² (21,7 lb bond tot 27,9 lb bond): 30 vellen 105,1 g/m² tot 200 g/m² (28 lb bond tot 74 lb cover) 10 vellen Meer dan 200 g/m² (74 lb cover): Alleen voor voor- en achterbladen Hoek en dubbel (gecoat papier) A4, B5, LTR, EXEC, 16K 91 g/m² tot 105.9 g/m² (24,2 lb bond tot 27.9 lb bond): 40 vellen 106,0 g/m² tot 150 g/m² (28,2 lb bond tot 39,9 lb bond): 15 vellen A3, B4, A4R, B5R, LTRR, LGL, 11" x 17", 8K, 16KR 91 g/m² tot 105.9 g/m² (24,2 lb bond tot 27.9 lb bond): 30 vellen 106,0 g/m² tot 150 g/m² (28,2 lb bond tot 39,9 lb bond): 10 vellen
Punch (wanneer ponseenheid is geïnstalleerd)	Aantal geperforeerde gaten en papierformaat Wanneer Puncher Unit-BT is geïnstalleerd: Twee gaten: A3, B4, A4, A4R, B5, B5R, A5, aangepast formaat (182,0 mm x 257,0 mm tot 203,0 mm x 270,0 mm (7 1/8" x 10 1/8" tot 8" x 10 5/8"), 204,0 mm x 182,0 mm tot 297,0 mm x 432,0 mm (8" x 7 1/8" tot 11 3/4" x 17")) Vier gaten: A3, B4, A4, B5, aangepast formaat (257,0 mm x 182,0 mm tot 297,0 mm x 432,0 mm (10 1/8" x 7 1/8" tot 11 3/4" x 17")) Wanneer Puncher Unit-BS is geïnstalleerd: Twee gaten: LTR, LTRR, LGL, 11" x 17", EXEC, Custom Size (182,0 mm x 257,0 mm tot 203,0 mm x 270,0 mm (7 1/8" x 10 1/8" tot 8" x 10 5/8"), 204,0 mm x 182,0 mm tot 297,0 mm x 432,0 mm (8" x 7 1/8" tot 11 3/4" x 17")) Drie gaten: LTR, 11" x 17", EXEC, aangepast formaat (240,0 mm x 182,0 mm tot 297,0 mm x 432,0 mm (9 1/2" x 7 1/8" tot 11 3/4" x 17")) Wanneer Puncher Unit-BU is geïnstalleerd: Vier gaten: A3, B4, A4, B5, A5, LTRR, 11" x 17", EXEC, 8K, 16K, aangepast formaat (257,0 mm x 182,0 mm tot 297 mm x 432,0 mm (10 1/8" x 7 1/8" tot 11 3/4" x 17")) Basisgewicht papier 52 g/m² tot 300 g/m² (14 lb bond tot 110 lb cover)
Rugnieten en vouwen (alleen de Booklet Finisher-AG)	Papierformaat A3, B4, A4R, 330 mm × 483 mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", aangepast formaat (210 mm x 279,4 mm tot 330,2 mm x 487,7 mm (8 1/4" x 11" tot 13" x 19 1/4")) Basisgewicht papier Basisgewicht inhoudspagina's: 52 g/m² tot 220 g/m² (14 lb bond tot 80 lb cover) Basisgewicht omslag: 64 g/m² tot 300 g/m² (17 lb bond tot 110,9 lb cover)8 Aantal vellen dat kan worden voorzien van een rugnietje (niet-gecoat papier inclusief omslagbladen) 8 52 g/m² tot 80,0 g/m² (14 lb bond tot 21,3 lb bond): 2 tot 25 vellen 81 g/m² tot 105 g/m² (21,5 lb bond tot 27,9 lb bond): 2 tot 15 vellen 106 g/m² tot 209 g/m² (28,2 lb bond tot 77,3 lb cover) 2 tot 5 vellen 210 g/m² tot 220 g/m² (77,7 lb cover tot 81,4 lb cover): 2 tot 4 vellen Aantal vellen dat kan worden voorzien van een rugnietje (gecoat papier inclusief omslagbladen) *8 91 g/m² tot 128 g/m² (24,2 lb bond tot 34 lb bond): 2 tot 10 vellen 129 g/m² tot 150 g/m² (34,3 lb bond tot 39,9 lb bond): 2 tot 4 vellen Aantal vellen dat kan worden voorzien van een vouw 52 g/m² tot 209 g/m² (13,8 lb bond tot 77,3 lb cover) 5 vellen 52 g/m² tot 300 g/m² (13,8 lb bond tot 110,9 lb cover) 1 vel
Elektrische aansluiting	220 V - 240 V AC, 50/60 Hz, 8 A
Max. energieverbruik	500 W of minder
Afmetingen (B x D x H)	Staple Finisher-AG 800 mm x 792 mm x 1.239 mm (31 1/2" x 31 1/4" x 48 3/4")9 Wanneer het hulpblad is uitgetrokken: 890 mm x 792 mm x 1.239 mm (35" x 31 1/4" x 48 3/4")9 Booklet Finisher-AG 800 mm x 792 mm x 1.239 mm (31 1/2" x 31 1/4" x 48 3/4")9 Wanneer het hulpblad is uitgetrokken: 1.060 mm x 792 mm x 1.239 mm (41 3/4" x 31 1/2" x 42 1/2")9
Gewicht	Staple Finisher-AG Ca. 130 kg (286,6 lb) Booklet Finisher-AG Ca. 180 kg (396,8 lb)

*1U kunt bovendien geen papier uitvoeren met een breedte van minder dan 182,0 mm (7 1/8") in blad B.

*2Wanneer 64 g/m² (17 lb bond), 75 g/m² (20 lb bond) wordt gebruikt, of 80 g/m² (21 lb bond) papier. In andere gevallen alle varieert de capaciteit.

*3Tot 1.000 vellen voor papier van minder dan 64 g/m² (17 lb bond)

*4Tot 1.000 vellen voor papier van minder dan 64 g/m² (17 lb bond) of papier met een lengte van 420,1 mm (16 1/2") of meer

*5Behalve wanneer vellen zijn gestapeld in de rugnietlade of met de trimmerconfiguratie of wanneer Booklet Trimmer-G is bevestigd

*6Gecoat papier: 147 mm (5 3/4") (gelijk aan 1.000 vellen)

*7Wanneer een standaard nietpatroonhouder is geïnstalleerd. Afhankelijk van het type en de dikte van het papier kan het aantal vellen dat kan worden geniet afnemen.

*8Voor de omslag moet een medium worden gebruikt dat minimaal hetzelfde gewicht heeft als het hoofddeel.

*9Wanneer deze optionele apparatuur wordt gemonteerd aan de hoofdeenheid of andere optionele apparaten, is er een horizontale opening van +5 mm (1/4").
