Staple Finisher-AQ, Booklet Finisher-AQ, ponseenheid en Inner Booklet Trimmer-A
Om papier te nieten, te vouwen en andere afwerkfuncties te gebruiken installeert u de optionele Staple Finisher-AQ or Booklet Finisher-AQ.
Als u de volgende ponseenheid op de finisher installeert, kunt u ook de ponsfunctie gebruiken.
Als u de volgende ponseenheid op de finisher installeert, kunt u ook de ponsfunctie gebruiken.
Puncher Unit-BZ /b_in_area_europe_L.gif)
/b_in_area_asia_L.gif)
/b_in_area_americas_L.gif)
Puncher Unit-CA
Puncher Unit-BY /b_in_area_latin_america_L.gif)
Door Inner Booklet Trimmer-A op de Booklet Finisher-AQ te bevestigen kunt u de randen van het boekjespapier met rugnieten netjes bijsnijden.
Als u de Multi Function Professional Puncher-C installeert, kunt u verschillende soorten ponsgaten maken. Zie voor meer informatie over Multi Function Professional Puncher-C de gebruikershandleiding van Multi Function Professional Puncher-C.
Beschikbare afwerkingsfuncties
Hieronder worden de afwerkingsfuncties weergegeven die beschikbaar zijn wanneer Staple Finisher-AQ of Booklet Finisher-AQ is geïnstalleerd.
Sorteerfuncties
Sorteren
Groep
Verschuiven
Nietfuncties
Hoek
Dubbel
Rugnieten*1
Bijsnijden*1*2
Vouwfuncties
Rugvouwen*1
Perforatiefuncties
Ponsgaten*3
*1Alleen beschikbaar wanneer Booklet Finisher-AQ is geïnstalleerd.
*2Alleen beschikbaar wanneer Inner Booklet Trimmer-A is geïnstalleerd.
*3Alleen beschikbaar wanneer ponseenheid is geïnstalleerd.
N.B.
Zie het volgende voor meer informatie over de afwerkingsfuncties:
Voorzorgsmaatregelen bij het gebruik van afwerkingsfuncties
Voorzorgsmaatregelen bij het gebruik van sorteren en groeperen
Als de laadlimiet wordt bereikt tijdens het neerlaten van de lade, wordt het papier automatisch naar een beschikbare lade uitgeworpen. Als alle beschikbare laden hun laadlimiet hebben bereikt, wordt het afdrukken gepauzeerd. Wanneer het uitgeworpen papier uit de lade wordt verwijderd, wordt het afdrukken hervat.
Voorzorgsmaatregelen bij het gebruik van Nieten
Het aantal vellen dat kan worden geniet, varieert afhankelijk van de papiersoort en -dikte. Technische specificaties
Als de machine het papier niet kan nieten, vervang dan het papier of verklein het aantal vellen dat moet worden geniet.
Als de machine het papier niet kan nieten, vervang dan het papier of verklein het aantal vellen dat moet worden geniet.
Verwijder het geniete papier nadat het volledig in de lade is uitgevoerd en verwijder het niet terwijl het wordt geniet.
Wanneer [Vul nietjes bij in het nietapparaat.] verschijnt, vervangt u de nietpatroon vult u nietjes bij. Nietjes toevoegen (optie)
Als de lade de onderste limietpositie bereikt, wordt het afdrukken gepauzeerd. Wanneer het uitgeworpen papier uit de lade wordt verwijderd, wordt het afdrukken hervat.
Voorzorgsmaatregelen bij het gebruik van rugnieten
De vouwconditie varieert afhankelijk van het type papier en het aantal bladen.
Namen en functies van onderdelen
Buitenaanzicht

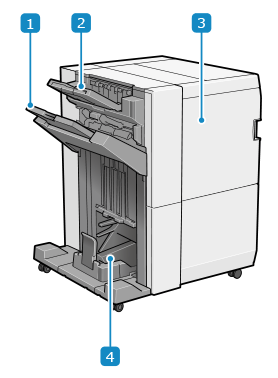

Staple Finisher-AQ

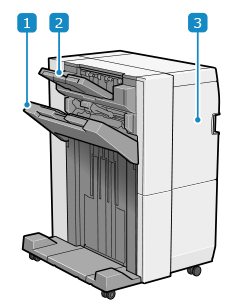

Booklet Finisher-AQ
Uitvoerblad (Blad B)Voert afgedrukt en gekopieerd papier uit. U kunt instellen welke functie de lade als uitvoerbestemming gebruikt. Instellingen uitvoerbestemming
* Als [Hoog volume stapel mode] is ingesteld op [Aan], worden de afdrukken bij voorkeur uitgevoerd naar lade B, ongeacht de instellingen van [Instellingen opvangblad]. [Hoog volume stapel mode] (alleen 8100-serie)
* Als [Hoog volume stapel mode] is ingesteld op [Aan], worden de afdrukken bij voorkeur uitgevoerd naar lade B, ongeacht de instellingen van [Instellingen opvangblad]. [Hoog volume stapel mode] (alleen 8100-serie)
Uitvoerblad (Blad A)Voert afgedrukt en gekopieerd papier uit. U kunt instellen welke functie de lade als uitvoerbestemming gebruikt. Instellingen uitvoerbestemming
* Als [Hoog volume stapel mode] is ingesteld op [Aan], worden de afdrukken bij voorkeur uitgevoerd naar lade B, ongeacht de instellingen van [Instellingen opvangblad]. [Hoog volume stapel mode] (alleen 8100-serie)
* Als [Hoog volume stapel mode] is ingesteld op [Aan], worden de afdrukken bij voorkeur uitgevoerd naar lade B, ongeacht de instellingen van [Instellingen opvangblad]. [Hoog volume stapel mode] (alleen 8100-serie)
VoorklepOpen dit wanneer er papier of vastgelopen nietjes zijn en wanneer u nietjes toevoegt.
Wanneer ponseenheid geïnstalleerd is, opent u dit om ponsafval af te voeren.
Wanneer ponseenheid geïnstalleerd is, opent u dit om ponsafval af te voeren.
BoekjesbladVoert boekjespapier met rugnieten uit.
N.B.
Uitvoerblad B lijnt het uitgevoerde papier uit met de twee uitlijngeleiders. U kunt de positie van deze geleiders aanpassen.
Binnenkant
Staple Finisher-AQ
Booklet Finisher-AQ
NietjesafvalbakTrek naar buiten om nietafval te verwijderen. Nietafval weggooien (optie)
Snijafvalbak (als Inner Booklet Trimmer-A is geïnstalleerd)Trek naar buiten om snijafval te verwijderen. Snijafval weggooien (optie)
Ponsafvalbak (als ponseenheid is geïnstalleerd)Naar buiten trekken om ponsafval te verwijderen.
RugnieteenheidTrek dit uit wanneer er papier of vastgelopen nietjes zijn en wanneer u nietjes toevoegt.
Technische specificaties
|
Papierformaat, -soort en basisgewicht
|
Al het papier dat door de machine kan*1Geschikt papier
|
|
Capaciteit opvangblad (Lade A)*2
|
Geen afwerkingsinstellingen, Sorteren, Groeperen
A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") hoog (gelijk aan 250 vellen)
A3, B4, A4R, B5R, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 47 mm (1 7/8") hoog (gelijk aan 125 vellen)
Enveloppen: 30 vellen
Z-vouw (als de Paper Folding Unit-K is bevestigd)
A3, B4, A4R, LTRR, LGL, 11" x 17": 30 vellen
In tweeën gevouwen (wanneer de Paper Folding Unit-K is aangesloten)
A4R, LTRR: 30 vellen
|
|
Capaciteit uitvoerlade (lade B)*2
|
Geen afwerkingsinstellingen, Sorteren, Groeperen
A4, B5, LTR, EXEC, 16K: 285 mm (11 1/4") hoog (gelijk aan 2.000 vellen)
A5, A5R, STMTR: 216 mm (8 1/2") hoog (gelijk aan 1.500 vellen)
A3, B4, A4R, B5R, A6R, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 147 mm (5 3/4") hoog (gelijk aan 1.000 vellen)
Enveloppen
Kakugata 2: 300 vellen
Anders dan Kakugata 2: 150 vellen
Z-vouw (als de Paper Folding Unit-K is bevestigd)
A3, B4, 11" x 17": 30 vellen
A4R, LTRR, LGL: 15 vellen
In tweeën gevouwen (wanneer de Paper Folding Unit-K is aangesloten)
A4R, LTRR: 50 vellen
Lange vellen papier (210,0 mm x 487,8 mm tot 330,2 mm x 1.300 mm (8 1/4" x 19 1/4" tot 13" x 51 1/4"))
Als er geen Long Sheet Tray-B of Long Sheet Tray-C is bevestigd of als er papier langer dan 762 mm (30") of meer wordt gebruikt
Met de hand ondersteunen
Als Long Sheet Tray-B of Long Sheet Tray-C is bevestigd (487,8 mm tot 762,0 mm (19 1/4" tot 30"))
52 g/m² tot 150 g/m² (14 lb bond tot 39,9 lb bond): 100 vellen
151 g/m² tot 300 g/m² (55,8 lb cover tot 110,9 lb cover): 50 vellen
Als [Hoog volume stapel mode] is ingesteld op [Aan]
A4, A5, A5R, B5, LTR, STMTR, EXEC, 16K: 490 mm (19 1/4") hoog (gelijk aan 4.000 vellen)*3*4
A4R, B5R, LTRR, 16KR: 285 mm (11 1/4") hoog (gelijk aan 2.000 vellen)
A3, B4, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LGL, 11" x 17", 8K: 216 mm (8 1/2") hoog (gelijk aan 1.500 vellen)
A6R: 147 mm (5 3/4") hoog (gelijk aan 1.000 vellen)
Verschuiven
Hetzelfde als Geen afwerkingsinstellingen, Sorteren, Groeperen *5
Nietmodus (hoek, dubbel)
A4, B5, LTR, EXEC, 16K: 200 kopieën, totaal 3.000 vellen, of een hoogte van 490 mm (19 1/4")
A4R, B5R, LTRR, 16KR: 200 kopieën, totaal 2.000 vellen, of een hoogte van 285 mm (11 1/4")
A3, B4, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LGL, 11" x 17", 8K: 200 kopieën, totaal 1.500 bladen, of een hoogte van 216 mm (8 1/2")*6
|
|
Capaciteit boekjesblad
(Booklet Finisher-AQ alleen) |
Papier van 60 g/m² tot 81,4 g/m² (16 lb bond tot 21,7 lb bond)
11 t/m 15 vellen binden: 10 kopieën
16 t/m 20 vellen binden: 5 kopieën
Papier van 60 g/m² tot 105 g/m² (16 lb bond tot 28 lb bond)
2 t/m 5 vellen binden: 25 kopieën
6 t/m 10 vellen binden: 15 kopieën
Papier van 106 g/m² tot 220 g/m² (29 lb bond tot 80 lb cover)
2 t/m 5 vellen binden: 3 kopieën
|
|
Aantal vellen dat kan worden geniet
|
Hoek en dubbel (ongecoat papier)
A4, B5, LTR, EXEC, 16K
52 g/m² tot 90 g/m² (14 lb bond tot 24 lb bond): 100 vellen
90,1 g/m² tot 128 g/m² (24 lb bond tot 34 lb bond): 60 vellen
128,1 g/m² tot 150 g/m² (34,1 lb bond tot 39,9 lb bond): 50 vellen
150,1 g/m² tot 180 g/m² (55,5 lb cover tot 66 lb cover): 40 vellen
180,1 g/m² tot 220 g/m² (66,6 lb cover tot 80 lb cover): 30 vellen
220,1 g/m² tot 256 g/m² (81,4 lb cover tot 94,7 lb cover): 25 vellen
256,1 g/m² tot 300 g/m² (94,7 lb cover tot 110 lb cover): 15 vellen
A4R, B5R, LTRR, 16KR
52 g/m² tot 90 g/m² (14 lb bond tot 24 lb bond): 65 vellen
90,1 g/m² tot 128 g/m² (24 lb bond tot 34 lb bond): 60 vellen
128,1 g/m² tot 150 g/m² (34,1 lb bond tot 39,9 lb bond): 50 vellen
150,1 g/m² tot 180 g/m² (55,5 lb cover tot 66 lb cover): 40 vellen
180,1 g/m² tot 220 g/m² (66,6 lb cover tot 80 lb cover): 30 vellen
220,1 g/m² tot 256 g/m² (81,4 lb cover tot 94,7 lb cover): 25 vellen
256,1 g/m² tot 300 g/m² (94,7 lb cover tot 110 lb cover): 15 vellen
A3, B4, LGL, 11" x 17", 8K
52 g/m² tot 90 g/m² (14 lb bond tot 24 lb bond): 65 vellen
90,1 g/m² tot 128 g/m² (24 lb bond tot 34 lb bond): 50 vellen
128,1 g/m² tot 150 g/m² (34,1 lb bond tot 39,9 lb bond): 40 vellen
150,1 g/m² tot 180 g/m² (55,5 lb cover tot 66 lb cover): 30 vellen
180,1 g/m² tot 220 g/m² (66,6 lb cover tot 80 lb cover): 25 vellen
220,1 g/m² tot 256 g/m² (81,4 lb cover tot 94,7 lb cover): 20 vellen
256,1 g/m² tot 300 g/m² (94,7 lb cover tot 110 lb cover): 10 vellen
330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18")
52 g/m² tot 90 g/m² (14 lb bond tot 24 lb bond): 65 vellen
90,1 g/m² tot 128 g/m² (24 lb bond tot 34 lb bond): 35 vellen
128,1 g/m² tot 150 g/m² (34,1 lb bond tot 39,9 lb bond): 25 vellen
150,1 g/m² tot 220 g/m² (55,5 lb cover tot 80 lb cover): 20 vellen
220,1 g/m² tot 256 g/m² (81,4 lb cover tot 94,7 lb cover): 15 vellen
256,1 g/m² tot 300 g/m² (94,7 lb cover tot 110 lb cover): 10 vellen
Hoek en dubbel (gecoat papier)
A4, A4R, B5, B5R, LTR, LTRR, EXEC, 16K, 16KR
106 g/m² tot 128 g/m² (29 lb bond tot 34 lb bond): 35 vellen
128,1 g/m² tot 150 g/m² (34 lb bond tot 40 lb bond): 20 vellen
A3, B4, LGL, 11" x 17", 8K
106 g/m² tot 128 g/m² (29 lb bond tot 34 lb bond): 30 vellen
128,1 g/m² tot 150 g/m² (34 lb bond tot 40 lb bond): 20 vellen
330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18")
106 g/m² tot 150 g/m² (29 lb bond tot 40 lb bond): 15 vellen
|
|
Punch
(wanneer ponseenheid is geïnstalleerd) |
Aantal geperforeerde gaten en papierformaat
Wanneer Puncher Unit-BZ is geïnstalleerd:
Twee gaten: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR
Vier gaten: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K
Wanneer Puncher Unit-BY is geïnstalleerd:
Twee gaten: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR
Drie gaten: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K
Wanneer Puncher Unit-CA is geïnstalleerd:
Vier gaten: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR
Basisgewicht papier
52 g/m² tot 300 g/m² (14 lb bond tot 110 lb cover)
|
|
Rugnieten en vouwen
(alleen Booklet Finisher-AQ) |
Papierformaat
A3, B4, A4R, 330 mm × 483 mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", aangepast formaat (210 mm x 279,4 mm tot 330,2 mm x 487,7 mm (8 1/4" x 11" tot 13" x 19 1/4"))
Basisgewicht papier
Basisgewicht inhoudspagina's: 60 g/m² tot 220 g/m² (16 lb bond tot 80 lb cover)
Basisgewicht omslag: 60 g/m² tot 300 g/m² (16 lb bond tot 110,9 lb cover)
Aantal bladen dat kan worden voorzien van een rugnietje (ongecoat papier)
60 g/m² tot 81,4 g/m² (16 lb bond tot 21,7 lb bond): 20 vellen
81,5 g/m² tot 105 g/m² (21,7 lb bond tot 27,9 lb bond): 10 vellen
106 g/m² tot 220 g/m² (28,2 lb bond tot 81,4 lb cover): 5 vellen
Aantal bladen dat op de rug kan worden gevouwen (gecoat papier)
106 g/m² tot 150 g/m² (28,2 lb bond tot 39,9 lb bond): 5 vellen
Aantal vellen dat kan worden voorzien van een vouw
60 g/m² tot 105 g/m² (16 lb bond tot 27,9 lb bond): 5 vellen
106 g/m² tot 220 g/m² (28,2 lb bond tot 81,4 lb cover): 3 vellen
221 g/m² tot 256 g/m² (82 lb cover tot 95 lb cover): 1 vel
|
|
Elektrische aansluiting
|
Staple Finisher-AQ
100 V - 240 V AC, 50/60 Hz, 2,9 A
Booklet Finisher-AQ
100 V - 240 V AC, 50/60 Hz, 3,2 A
|
|
Max. energieverbruik
|
Staple Finisher-AQ
386 W (inclusief de ponseenheid)
Booklet Finisher-AQ
418 W (inclusief de ponseenheid en Inner Booklet Trimmer-A)
|
|
Afmetingen
(B x D x H) |
Staple Finisher-AQ
700 mm x 799 mm x 1.041 mm (27 5/8" x 31 1/2" x 41")*8
Wanneer het hulpblad is uitgetrokken: 874 mm x 799 mm x 1.129 mm (34 3/8" x 31 1/2" x 44 1/2")*8
Booklet Finisher-AQ
882 mm x 799 mm x 1.041 mm (34 3/4" x 31 1/2" x 41")*8
Wanneer het hulpblad is uitgetrokken: 1.063 mm x 799 mm x 1.129 mm (41 7/8" x 31 1/2" x 44 1/2")*8
|
|
Gewicht
|
Staple Finisher-AQ
Ca. 78 kg (172,0 lb)
Booklet Finisher-AQ
Ca. 131 kg (288,8 lb)
|
*1Dun papier met een basisgewicht van 63 g/m² (16 lb Bond) of minder en gecoat papier met een basisgewicht 105 g/m² (28 lb Bond) of minder kan niet worden uitgevoerd vanuit lade A.
*2Wanneer 64 g/m² (17 lb bond), 75 g/m² (20 lb bond) wordt gebruikt, of 80 g/m² (21 lb bond) papier. In andere gevallen alle varieert de capaciteit.
*3Minder dan 64 g/m² (17 lb bond) van A5, A5R of STMTR: 216 mm (8 1/2") (gelijk aan 1.500 vellen)
*4Tot 3.000 vellen voor A4, A5, A5R, B5, LTR, EXEC of 16K of 81 g/m² (21,5 lb Bond) of meer
*5Uitgezonderd papierformaten die de offsetinstelling en enveloppen niet ondersteunen.
*652 g/m² tot 63 g/m² (13,8 lb Bond tot 16,8 lb Cover) of 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"): 50 kopieën, totaal 1.500 vellen, of een hoogte van 216 mm (8 1/2")
*7Alleen wanneer Booklet Finisher-AQ is geïnstalleerd.
*8Wanneer deze optionele apparatuur wordt gemonteerd aan de hoofdeenheid of andere optionele apparaten, is er een horizontale opening van +5 mm (1/4").
