Ładowanie papieru do modułu Multi-drawer Paper Deck-E (opcja)

Aby uzyskać informacje o rozmiarze papieru, który można załadować do urządzenia Multi-drawer Paper Deck-E, zapoznaj się z poniższymi informacjami: Załadowanie papieru o innym formacie (innym niż używany) może spowodować awarię.
Używany papier
Podczas ładowania kopert należy uważać na umieszczenie ich we właściwej orientacji i odpowiednią stroną do góry. Orientacja ładowania kopert (Multi-drawer Paper Deck-E) (opcja)
W przypadku korzystania z papieru z logo zwróć uwagę na orientację załadowanego papieru oraz na to, która strona jest skierowana do góry. Orientacja ładowania papieru z logo
Ładowanie papieru do Multi-drawer Paper Deck-E
Zmiana formatu papieru dla Multi-drawer Paper Deck-E

Ładowanie papieru do Multi-drawer Paper Deck-E

Podnośnik wewnątrz szuflad unosi się i opada automatycznie. Podczas ładowania papieru należy uważać, aby nie przyciąć palców.
WAŻNE
Jeśli papier skończył się i drukowanie zostało zatrzymane w trakcie drukowania z wykorzystaniem funkcji zszywania, wówczas nie należy wyjmować wyprowadzonych arkuszy, które nie zostały jeszcze zszyte. (Po usunięciu zablokowanego papieru drukowanie i zszywanie zostaną wznowione).
Jeżeli wystąpi konieczność uniesienia podnośnika (na przykład, jeżeli użytkownik upuści jakikolwiek przedmiot wewnątrz szuflady), nie należy unosić podnośnika na wysokość większą, niż 50 mm (2”), licząc po przekątnej, gdyż może to skutkować uszkodzeniem, lub zniszczeniem urządzenia.
Nie należy podnosić podnośnika wewnątrz szuflad gdy włączone jest zasilanie. Może to prowadzić do usterek w pracy kopiarki lub ją uszkodzić. W razie potrzeby uniesienia podnośnika, na przykład w przypadku upuszczenia jakiegoś przedmiotu, wyłącz zasilanie przy otwartych szufladach. Wyłączanie urządzenia
W środku Multi-drawer Paper Deck-E znajduje się wentylatora separacji papieru. Do otworu dmuchawy nie należy wkładać spinaczy ani innych przedmiotów.
UWAGA
Jeżeli papier wkładany do „Multi-drawer Paper Deck-E” zostanie zmieniony ze zwykłego na powlekany, może zaistnieć potrzeba chwilowego odczekania, ponieważ wymagana jest kontrola temperatury ciepłego powietrza, które przewietrza arkusze papieru.
1
Pociągnij zasobniki papieru do siebie, aż się zatrzyma.
Wewnętrzny podnośnik opuszcza się automatycznie do pozycji uzupełniania papieru.
W zależności od warunków użytkowania, otwarcie zasobnika na papier po naciśnięciu przycisku może zająć nieco czasu.
2
Przekartkuj papier i wyrównaj krawędzie.
Rozprostuj cztery rogi papieru małymi partiami i wyrównaj krawędzie, stukając kilka razy papierem o płaską powierzchnię.
3

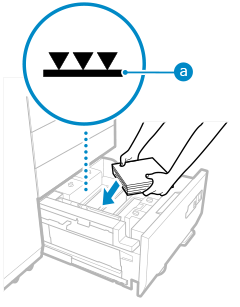

Załaduj papier stroną do zadrukowania skierowaną w górę.
Załaduj papier tak, aby jego krawędź przylegała do lewej strony zasobnika na papier.
Upewnij się, że załadowany papier nie przekracza linii limitu obciążenia (). W przypadku przekroczenia linii limitu ładowania, mogą wystąpić błędy w podawaniu papieru lub zacięcie papieru.
W czasie ładowania papieru, należy upewnić się, iż wysokość stosu nie przekracza 20 mm (3/4”). Jeżeli wysokość stos papieru przekracza wysokość 20 mm (3/4"), krawędzie papieru mogą się wywinąć lub pomarszczyć, co z kolei oznacza niską jakość wydruku.
Podczas ładowania papieru z zakładkami
4
Wsuń zasobnik do urządzenia.
Wewnętrzny podnośnik podnosi się automatycznie.
Zamykając szufladę należy uważać, aby nie przyciąć nią palców, gdyż może to spowodować ich obrażenia.
WAŻNE
W poniższych przypadkach należy ustawić boczne płyty prowadzące zgodnie z rodzajem używanego papieru. Zmiana formatu papieru dla Multi-drawer Paper Deck-E
Podczas pierwszego ładowania papieru do zasobnika na papier
Gdy rozmiar załadowanego papieru różni się od położenia bocznych płytek prowadzących, a papier jest zagięty lub występuje szczelina na krawędziach
Nie należy obchodzić się z tylną krawędzią płytki ustalającej w sposób siłowy, ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić.
Nie należy obchodzić się z rolką podającą w sposób siłowy podczas ładowanie papieru do zasobnika na papier, ponieważ może to doprowadzić do nieprawidłowego działania lub uszkodzenia urządzenia.
Nie należy obchodzić się z szufladą na papier w sposób siłowy podczas otwierania/zamykania szuflady na papier, ponieważ może to doprowadzić do nieprawidłowego działania, uszkodzenia urządzenia lub nieprawidłowego położenia obrazu.
Zabrania się umieszczania papieru lub czegokolwiek innego na pustym obszarze szuflady obok stosu papieru, ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić.
Nie ładuj niczego innego niż papier w miejscu ładowania papieru. Taka sytuacja może powodować nieprawidłowe działanie.
UWAGA
Podczas ładowania papieru do zasobnika na papier należy się upewnić, że ustawienie formatu papieru odpowiada formatowi ładowanego papieru.
Załadować papier poniżej rolek elementu ustalającego pozycję w tylnej części.
Jeżeli na opakowaniu papieru znajdują się informacje odnośnie do strony przeznaczonej do drukowania, należy stosować się do tych zaleceń.
Jeśli podczas drukowania wystąpi problem, możesz go rozwiązać, odwracając papier i ładując go ponownie. Jednak papieru teksturowanego, papieru powlekanego z jednej strony i papieru zadrukowanego inaczej na przedniej i tylnej stronie nie można odwrócić. Należy wymienić taki papier na nowy papier.
Jeśli rolki podajnika są opuszczone, zamknij raz zasobnik na papier, a następnie otwórz go ponownie.
Należy zadbać o prawidłowe załadowanie papieru do obszaru układarki. Jeśli papier zostanie załadowany nieprawidłowo lub pozostanie w obszarze stosu, może to spowodować zagięcie papieru lub zacięcie papieru.

Zmiana formatu papieru dla Multi-drawer Paper Deck-E

1
Zapisz żądany format papieru. Ustawianie rozmiaru i typu papieru dla szuflady i zasobnika na papier
Format papieru jest rozpoznawany automatycznie.
* Jeżeli wykryty format papieru różni się od załadowanego formatu papieru, papier mógł nie zostać włożony poprawnie. Załaduj ponownie papier.
2
Pociągnij zasobniki papieru do siebie, aż się zatrzyma.
Wewnętrzny podnośnik opuszcza się automatycznie do pozycji uzupełniania papieru.
W zależności od warunków użytkowania, otwarcie zasobnika na papier po naciśnięciu przycisku może zająć nieco czasu.
3

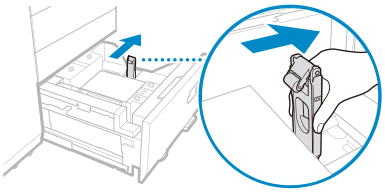

Chwyć dźwignię i przesuń tylną krawędź elementu ustalającego w taki sposób, aby nie dotykała papieru, który ma być załadowany.
4
Wyjmij wszystkie załadowane arkusze papieru.
5
Poluzuj zapadki blokujące (w 4 miejscach) na płytce prowadnicy bocznej.
6
Przytrzymaj dźwignię i przesuń zewnętrzną płytkę prowadzącą oraz wewnętrzną płytkę prowadzącą, aż nie będą się zaczepiać o papier, aby ustawić je w odpowiednim położeniu.
7
Załaduj papier w żądanym rozmiarze stroną do zadrukowania skierowaną w górę.

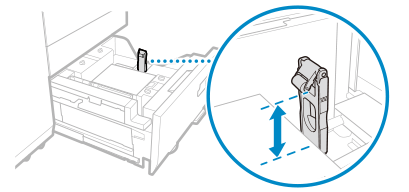

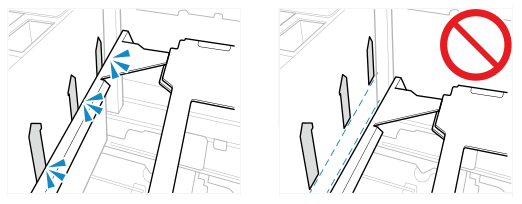

Przed załadowaniem papieru zamknij podajnik papieru jeden raz i podnieś wewnętrzny mechanizm podnoszenia do pozycji środkowej. Jeżeli przeprowadzono wyrównanie papieru, gdy wewnętrzny mechanizm podnoszenia był za bardzo opuszczony, a papier nie stykał się z prowadnicami papieru, boczna płyta prowadnicy zwęzi się, powodując zacięcie papieru i uniemożliwiając jego podawanie.
Załaduj stos papieru o wysokości około 10 mm (3/8").
Załaduj stos papieru tak, aby jego krawędź przylegała do lewej strony zasobnika na papier.
Podczas ładowania papieru z zakładkami
8
Przytrzymaj dźwignię i przesuń zewnętrzną płytkę prowadnicy oraz wewnętrzną płytkę prowadzącą, aby ustawić je zgodnie z żądanym rozmiarem papieru.
9
Dokręć zapadki blokujące (w 4 miejscach) na płytce prowadnicy bocznej.
10

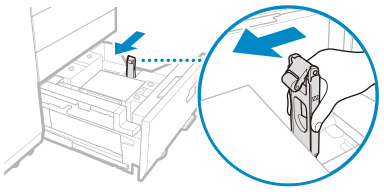

Przytrzymaj dźwignię i przesuń tylną krawędź, aby dopasować ją do wskaźnika rozmiaru załadowanego papieru.
11

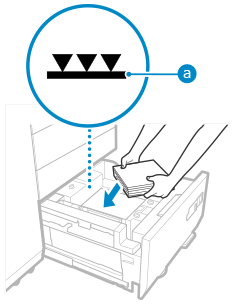

Załaduj pozostały papier stroną do zadrukowania skierowaną w górę.
Upewnij się, że załadowany papier nie przekracza linii limitu obciążenia (). W przypadku przekroczenia linii limitu ładowania, mogą wystąpić błędy w podawaniu papieru lub zacięcie papieru.
12
Wsuń zasobnik papieru do urządzenia, aż zaskoczy na swoje miejsce.
Wewnętrzny podnośnik podnosi się automatycznie.
13
Zmień format papieru na arkuszu nośników i wsuń go do płytki nośnika.
1
Wysuń arkusz nośnika z płytki nośnika.
2
Naklej etykietę z formatem papieru, celem dopasowania nowego formatu papieru do arkusza nośnika.
3
Wsuń arkusz nośnika do płytki nośnika.
WAŻNE
Nie należy obchodzić się z tylną krawędzią płytki ustalającej w sposób siłowy, ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić.
Nie należy obchodzić się z rolką podającą w sposób siłowy podczas ładowanie papieru do zasobnika na papier, ponieważ może to doprowadzić do nieprawidłowego działania lub uszkodzenia urządzenia.
Nie należy obchodzić się z szufladą na papier w sposób siłowy podczas otwierania/zamykania szuflady na papier, ponieważ może to doprowadzić do nieprawidłowego działania, uszkodzenia urządzenia lub nieprawidłowego położenia obrazu.
Zabrania się umieszczania papieru lub czegokolwiek innego na pustym obszarze szuflady obok stosu papieru, ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić.
Nie ładuj niczego innego niż papier w miejscu ładowania papieru. Taka sytuacja może powodować nieprawidłowe działanie.
W środku Multi-drawer Paper Deck-E znajduje się wentylatora separacji papieru. Do otworu dmuchawy nie należy wkładać spinaczy ani innych przedmiotów.
UWAGA
Jeżeli na opakowaniu papieru znajdują się informacje odnośnie do strony przeznaczonej do drukowania, należy stosować się do tych zaleceń.
Jeśli podczas drukowania wystąpi problem, możesz go rozwiązać, odwracając papier i ładując go ponownie. Jednak papieru teksturowanego, papieru powlekanego z jednej strony i papieru zadrukowanego inaczej na przedniej i tylnej stronie nie można odwrócić. Należy wymienić taki papier na nowy papier.
Jeśli rolki podajnika są opuszczone, zamknij raz zasobnik na papier, a następnie otwórz go ponownie.
