Staple Finisher-AQ, Booklet Finisher-AQ, Moduł dziurkujący i Inner Booklet Trimmer-A

Do zszywania papieru, składania papieru i korzystania z innych funkcji wykańczania, zainstaluj następujący moduł Staple Finisher-AQ lub Booklet Finisher-AQ.
Instalując następujący moduł moduł dziurkujący w urządzeniu wykańczającym, możesz także korzystać z funkcji dziurkowania.

Puncher Unit-BZ

Puncher Unit-CA

Puncher Unit-BY

Po podłączeniu urządzenia Inner Booklet Trimmer-A do modułu Booklet Finisher-AQ można przycinać i starannie wyrównywać krawędzie papieru w broszurach zszytych grzbietowo.

Jeśli zainstalowano Multi Function Professional Puncher-C można wykonywać otwory różnego rodzaju. Więcej informacji na temat Multi Function Professional Puncher-C można znaleźć w instrukcji obsługi Multi Function Professional Puncher-C.

Dostępne funkcje wykańczania

Środki ostrożności podczas korzystania z funkcji wykańczania

Nazwy elementów i ich funkcje

Dane techniczne

Dostępne funkcje wykańczania

Funkcje wykańczania, które są dostępne, gdy zamontowano moduł Staple Finisher-AQ lub Booklet Finisher-AQ przedstawiono poniżej.

Funkcje sortowania

Sortowanie

Grupa

Przesunięcie

Funkcje zszywania

Róg

Podwójnie

Zszywanie zeszytowe*1

Przycinanie*1*2

Funkcje składania

Składanie zeszytowe*1

Funkcje dziurkowania

Dziurkowanie*3

*1Dostępne tylko po zainstalowaniu opcji Booklet Finisher-AQ.

*2Dostępne tylko po zainstalowaniu opcji Inner Booklet Trimmer-A.

*3Dostępne tylko po zainstalowaniu opcji Moduł dziurkujący.

UWAGA

Aby zapoznać się ze szczegółowymi informacjami na temat funkcji wykańczania, patrz:

Opcje z funkcjami wykańczania

Środki ostrożności podczas korzystania z funkcji wykańczania

Środki ostrożności podczas korzystania z funkcji sortowania i grupowania

Jeżeli podczas opuszczania tacy osiągnięty zostanie limit obciążenia, papier zostanie automatycznie wysunięty do dostępnej tacy. Jeśli wszystkie dostępne tace osiągnęły limit obciążenia, drukowanie zostanie spauzowane. Drukowanie zostanie wznowione po wyjęciu wysuniętego papieru z tacy.

Środki ostrożności podczas używania funkcji zszywania

Liczba arkuszy, które mogą być zszyte, zależy od typu i grubości papieru. Dane techniczne
Jeśli urządzenie nie może zszyć papieru, zmień papier lub zmniejsz liczbę zszywanych arkuszy.

Usuń zszyty papier po jego całkowitym wysunięciu na tacę i nie wyjmuj go w trakcie zszywania.

Po wyświetleniu komunikatu [Załaduj zszywki do zespołu zszywającego.], wymień pojemnik na zszywki i dodaj więcej zszywek. Dodawanie zszywek (opcja)

Jeśli taca osiągnie dolną pozycję graniczną, drukowanie zostanie spauzowane. Drukowanie zostanie wznowione po wyjęciu wysuniętego papieru z tacy.

Środki ostrożności podczas korzystania ze zszywania zeszytowego

Stan złożenia różni się w zależności od rodzaju papieru i liczby arkuszy.

Nazwy elementów i ich funkcje

Widok zewnętrzny

Wnętrze

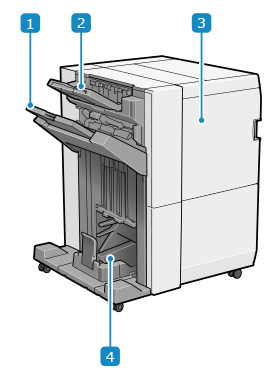

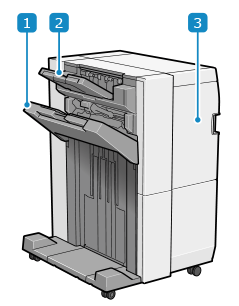

Widok zewnętrzny

Staple Finisher-AQ

Booklet Finisher-AQ

Taca wyprowadzająca (układacz b)

Wyprowadza wydruki i kopie. Można ustawić funkcję, która ma wykorzystywać tacę jako miejsce docelowe. Ustawienia miejsca docelowego wyprowadzania
* Jeśli [Wysoki Poziom Głośności dla Trybu Układ.] jest ustawiony na [Włącz], wydruki są preferencyjnie wyprowadzane na tacę B, niezależnie od ustawień [Ustawienia Tacki Wyprowadzającej]. [Wysoki Poziom Głośności dla Trybu Układ.] (Tylko dla Seria 8100)

Taca wyprowadzająca (układacz a)

Przednia pokrywa

Otwórz ją, gdy nastąpi zacięcie papieru lub zablokowanie zszywek oraz podczas dodawania zszywek.
Gdy zamontowany jest moduł Moduł dziurkujący, otwórz ją, aby pozbyć się odpadów z dziurkowania.

Tacka na broszury

Wyprowadza papier broszurowy zszywany zeszytowo.

UWAGA

Taca wyprowadzania B wyrównuje wyprowadzany papier dzięki zastosowaniu dwóch prowadnic. Można regulować położenie tych prowadnic.

[Urządz. wykańcz. Tacka B regulacja położenia] (Tylko dla Seria 8100)

Wnętrze

Staple Finisher-AQ

Booklet Finisher-AQ

Taca na zużyte zszywki

Wysuń, aby usunąć zużyte zszywki. Usuwanie odpadów ze zszywania (opcja)

Taca na odpady z przycinania (gdy zamontowany jest moduł Inner Booklet Trimmer-A)

Wysuń, aby usunąć odpady z przycinania. Utylizacja odpadów z przycinania (opcja)

Taca na odpady z dziurkowania (gdy zamontowany jest moduł Moduł dziurkujący)

Wysuń, aby usunąć odpady z dziurkowania.

Moduł zszywania zeszytowego

Wyciągnij go w przypadku zacięcia papieru lub zablokowania zszywek oraz podczas dodawania zszywek.

Dane techniczne

Format, rodzaj i gramatura papieru	Cały papier, który może przejść przez urządzenie*1Używany papier
Pojemność tacy wyprowadzającej (Taca A)*2	Brak ustawień wykańczania, układania, grupowania A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") wysokości (odpowiednik 250 arkuszy) A3, B4, A4R, B5R, 330 mm x 483 mm (13” x 19”), 320 mm x 450 mm (SRA3) (12 5/8” x 17 11/16”), 305 mm x 457 mm (12” x 18”), LTRR, LGL, 11” x 17”, 8K, 16KR: 47 mm (1 7/8") wysokości (odpowiednik 125 arkuszy) Koperty: 30 arkuszy Składanie na trzy (Z) (jeżeli Paper Folding Unit-K jest podłączony) A3, B4, A4R, LTRR, LGL, 11" x 17": 30 arkuszy Składanie na pół (jeżeli Paper Folding Unit-K jest podłączony) A4R, LTRR: 30 arkuszy
Pojemność tacy wyprowadzającej (Taca B)*2	Brak ustawień wykańczania, układania, grupowania A4, B5, LTR, EXEC, 16K: 285 mm (11 1/4") wysokości (odpowiednik 2 000 arkuszy) A5, A5R, STMTR: 216 mm (8 1/2") wysokości (odpowiednik 1 500 arkuszy) A3, B4, A4R, B5R, A6R, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 147 mm (5 3/4") wysokości (odpowiednik 1000 arkuszy) Koperty Kakugata 2: 300 arkuszy Inna niż Kakugata 2: 150 arkuszy Składanie na trzy (Z) (jeżeli Paper Folding Unit-K jest podłączony) A3, B4, 11" x 17": 30 arkuszy A4R, LTRR, LGL: 15 arkuszy Składanie na pół (jeżeli Paper Folding Unit-K jest podłączony) A4R, LTRR: 50 arkuszy Papier w długich arkuszach (210,0 mm x 487,8 mm do 330,2 mm x 1300 mm (8 1/4" x 19 1/4" do 13" x 51 1/4")) Gdy nie jest zamontowana żadna z Long Sheet Tray-B lub Long Sheet Tray-C lub gdy używany jest papier o długości 762 mm (30") lub większej Obsługa ręczna Jeżeli zamocowano Long Sheet Tray-B lub Long Sheet Tray-C (487,8 mm do 762,0 mm) Od 52 g/m² do 150 g/m² (14 funta biurowy do 39,9 funta biurowy): 100 arkuszy Od 151 g/m² do 300 g/m² (okładka 55,8 funta do okładki 110,9 funtów): 50 arkuszy Gdy dla opcji [Wysoki Poziom Głośności dla Trybu Układ.] wybrano wartość [Włącz] A4, A5, A5R, B5, LTR, STMTR, EXEC, 16K: 490 mm (19 1/4") wysokości (odpowiednik 4000 arkuszy)34 A4R, B5R, LTRR, 16KR: 285 mm (11 1/4") wysokości (odpowiednik 2 000 arkuszy) A3, B4, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LGL, 11" x 17", 8K: 216 mm (8 1/2") wysokości (odpowiednik 1 500 arkuszy) A6R: 147 mm (5 3/4") wysokości (odpowiednik 1000 arkuszy) Przesunięcie Tak jak w przypadku ustawienia „Brak ustawień wykańczania, układania, grupowania” 5 Zszywanie (Róg/Podwójne) A4, B5, LTR, EXEC, 16K: 200 kopii, łącznie 3000 arkuszy lub wysokość 490 mm (19 1/4") A4R, B5R, LTRR, 16KR: 200 kopii, łącznie 2 000 arkuszy lub wysokość 285 mm (11 1/4") A3, B4, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LGL, 11" x 17", 8K: 200 kopii, łącznie 1500 arkuszy lub wysokość 216 mm (8 1/2")6
Pojemność tacki na broszury (tylko moduł Booklet Finisher-AQ)	60 g/m² do 81,4 g/m² (16 funtów klejony do 21,7 funta klejony) Oprawianie od 11 do 15 arkuszy: 10 kopie Oprawianie od 16 do 20 arkuszy: 5 kopie 60 g/m² do 105 g/m² (16 funtów klejony do 28 funta klejony) Oprawianie od 2 do 5 arkuszy: 25 kopie Oprawianie od 6 do 10 arkuszy: 15 kopie Papier o gramaturze od 106 g/m² do 220 g/m² (29 funtów biurowy do 80 funtów okładka) Oprawianie od 2 do 5 arkuszy: 3 kopie
Liczba arkuszy, które mogą być zszywane	Narożnik i podwójny (papier niepowlekany) A4, B5, LTR, EXEC, 16K Od 52 g/m² do 90 g/m² (14 funtów biurowy do 24 funtów biurowy): 100 arkuszy Od 90,1 g/m² do 128 g/m² (24 funta biurowy do 34 funta biurowy): 60 arkuszy Od 128,1 g/m² do 150 g/m² (34,1 funta biurowy do 39,9 funta biurowy): 50 arkuszy Od 150,1 g/m² do 180 g/m² (55,5 funta okładka do 66 funtów okładka): 40 arkuszy Od 180,1 g/m² do 220 g/m² (66,6 funta okładka do 80 funtów okładka): 30 arkuszy Od 220,1 g/m² do 256 g/m² (81,4 funta okładka do 94,7 funtów okładka): 25 arkuszy Od 256,1 g/m² do 300 g/m² (94,7 funta okładka do 110 funtów okładka): 15 arkuszy A4R, B5R, LTRR, 16KR Od 52 g/m² do 90 g/m² (14 funtów biurowy do 24 funtów biurowy): 65 arkuszy Od 90,1 g/m² do 128 g/m² (24 funta biurowy do 34 funta biurowy): 60 arkuszy Od 128,1 g/m² do 150 g/m² (34,1 funta biurowy do 39,9 funta biurowy): 50 arkuszy Od 150,1 g/m² do 180 g/m² (55,5 funta okładka do 66 funtów okładka): 40 arkuszy Od 180,1 g/m² do 220 g/m² (66,6 funta okładka do 80 funtów okładka): 30 arkuszy Od 220,1 g/m² do 256 g/m² (81,4 funta okładka do 94,7 funtów okładka): 25 arkuszy Od 256,1 g/m² do 300 g/m² (94,7 funta okładka do 110 funtów okładka): 15 arkuszy A3, B4, LGL, 11" x 17", 8K Od 52 g/m² do 90 g/m² (14 funtów biurowy do 24 funtów biurowy): 65 arkuszy Od 90,1 g/m² do 128 g/m² (24 funta biurowy do 34 funta biurowy): 50 arkuszy Od 128,1 g/m² do 150 g/m² (34,1 funta biurowy do 39,9 funta biurowy): 40 arkuszy Od 150,1 g/m² do 180 g/m² (55,5 funta okładka do 66 funtów okładka): 30 arkuszy Od 180,1 g/m² do 220 g/m² (66,6 funta okładka do 80 funtów okładka): 25 arkuszy Od 220,1 g/m² do 256 g/m² (81,4 funta okładka do 94,7 funtów okładka): 20 arkuszy Od 256,1 g/m² do 300 g/m² (94,7 funta okładka do 110 funtów okładka): 10 arkuszy 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18") Od 52 g/m² do 90 g/m² (14 funtów biurowy do 24 funtów biurowy): 65 arkuszy Od 90,1 g/m² do 128 g/m² (24 funta biurowy do 34 funta biurowy): 35 arkuszy Od 128,1 g/m² do 150 g/m² (34,1 funta biurowy do 39,9 funta biurowy): 25 arkuszy Od 150,1 g/m² do 220 g/m² (55,5 funta okładka do 80 funtów okładka): 20 arkuszy Od 220,1 g/m² do 256 g/m² (81,4 funta okładka do 94,7 funtów okładka): 15 arkuszy Od 256,1 g/m² do 300 g/m² (94,7 funta okładka do 110 funtów okładka): 10 arkuszy Narożnik i podwójny (papier powlekany) A4, A4R, B5, B5R, LTR, LTRR, EXEC, 16K, 16KR Od 106 g/m² do 128 g/m² (29 funta biurowy do 34 funta biurowy): 35 arkuszy Od 128,1 g/m² do 150 g/m² (34 funta biurowy do 40 funta biurowy): 20 arkuszy A3, B4, LGL, 11" x 17", 8K Od 106 g/m² do 128 g/m² (29 funta biurowy do 34 funta biurowy): 30 arkuszy Od 128,1 g/m² do 150 g/m² (34 funta biurowy do 40 funta biurowy): 20 arkuszy 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18") Od 106 g/m² do 150 g/m² (29 funtów biurowy do 40 funtów biurowy): 15 arkuszy
Dziurkacz (gdy jest zainstalowany moduł Moduł dziurkujący)	Liczba wykonywanych otworów i rozmiar papieru Po zainstalowaniu modułu Puncher Unit-BZ: Dwa otwory: A3, B4, A4, A4R, B5, B5R, A5 7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Cztery otwory: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K Po zainstalowaniu modułu Puncher Unit-BY: Dwa otwory: A3, B4, A4, A4R, B5, B5R, A5 7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Trzy otwory: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K Po zainstalowaniu modułu Puncher Unit-CA: Cztery otwory: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Gramatura papieru 52 g/m² do 300 g/m² (14 funtów klejony do 110 funtów okładka)
Zszywanie i składanie zeszytowe (tylko moduł Booklet Finisher-AQ)	Rozmiar papieru A3, B4, A4R, 330 mm × 483 mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17” i rozmiar niestandardowy (210 mm x 279,4 mm do 330,2 mm x 487,7 mm (8 1/4" x 11" do 13" x 19 1/4")) Gramatura papieru Gramatura stron treści: Od 60 g/m² do 220 g/m² (16 funtów biurowy do 80 funtów okładka) Gramatura papieru tylnej okładki: Od 60 g/m² do 300 g/m² (16 funtów biurowy do 110,9 funtów okładka) Liczba arkuszy, które można zszyć zeszytowo (papier niepowlekany) Od 60 g/m² do 81,4 g/m² (16 funta biurowy do 21,7 funta biurowy): 20 arkuszy Papier o gramaturze od 81,5 g/m² do 105 g/m² (21,7 funta biurowy do 27,9 funta biurowy): 10 arkuszy Od 106 g/m² do 220 g/m² (28,2 funta biurowy do 81,4 funta okładka): 5 arkuszy Liczba arkuszy, które można złożyć zeszytowo (papier powlekany) Od 106 g/m² do 150 g/m² (28,2 funta biurowy do 39,9 funta biurowy): 5 arkuszy Liczba arkuszy, które mogą być składane zeszytowo Od 60 g/m² do 105 g/m² (16 funta biurowy do 27,9 funta biurowy): 5 arkuszy Od 106 g/m² do 220 g/m² (28,2 funta biurowy do 81,4 funta okładka): 3 arkuszy Od 221 g/m² do 256 g/m² (82 funta okładka do 95 funtów okładka): 1 arkusz
Źródło zasilania	Staple Finisher-AQ 100–240 V, prąd zmienny, 50/60 Hz, 2,9 A Booklet Finisher-AQ 100–240 V, prąd zmienny, 50/60 Hz, 3,2 A
Maksymalne zużycie energii	Staple Finisher-AQ 386 W (włączając moduł dziurkacza) Booklet Finisher-AQ 418 W (włączając moduł dziurkacza oraz Inner Booklet Trimmer-A)
Wymiary (szer. x głęb. x wys.)	Staple Finisher-AQ 700 mm x 799 mm x 1041 mm (27 5/8" x 31 1/2" x 41")8 Po rozłożeniu przedłużenia tacy dodatkowej: 874 mm x 799 mm x 1 129 mm (34 3/8" x 31 1/2" x 44 1/2")8 Booklet Finisher-AQ 882 mm x 799 mm x 1041 mm (34 3/4" x 31 1/2" x 41")8 Po rozłożeniu przedłużenia tacy dodatkowej: 1 063 mm x 799 mm x 1 129 mm (41 7/8" x 31 1/2" x 44 1/2")8
Waga	Staple Finisher-AQ Około 78 kg (172,0 funty) Booklet Finisher-AQ Około 131 kg (288,8 funta)

*1Cienki papier o gramaturze 63 g/m² (16 funtów biurowy) lub mniejszej oraz papier powlekany o gramaturze 105 g/m² (28 funtów biurowy) lub mniejszej nie mogą być drukowane z tacy A.

*2W przypadku używania papieru 64 g/m² (17 funty biurowy), 75 g/m² (20 funty biurowy), lub 80 g/m² (21 funty biurowy). Pojemność różni się we wszystkich innych przypadkach.

*3Mniej niż 64 g/m² (17 funty biurowy) A5, A5R lub STMTR: 216 mm (8 1/2”) (odpowiednik 1500 arkuszy)

*4Do 3000 arkuszy papieru formatu A4, A5, A5R, B5, LTR, EXEC lub 16K o gramaturze 81 g/m² (21,5 funta biurowy) lub większej

*5Z wyłączeniem rozmiarów papieru, które nie obsługują ustawienia offsetowego, oraz kopert.

*652 g/m² do 63 g/m² (13,8 funta biurowy do 16,8 funta okładka) papieru 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"): 50 kopii, łącznie 1 500 arkuszy lub wysokość 216 mm (8 1/2")

*7Tylko po zainstalowaniu opcji Booklet Finisher-AQ.

*8 Gdy to wyposażenie opcjonalne jest podłączone do modułu głównego lub innego wyposażenia opcjonalnego, w kierunku poziomym będzie widoczna przerwa +5 mm (1/4").
