Zacięcia papieru w przedniej pokrywie jednostki głównej
Usuń papier, który utknął wewnątrz przedniej pokrywy jednostki głównej. Postępuj zgodnie z instrukcjami wyświetlanymi na panelu sterowania, aby sprawdzić lokalizację zacięcia papieru i usunąć zacięty papier.
Jeśli papier się rozerwie, pamiętaj o usunięciu wszystkich części tak, by nie pozostały żadne kawałki.
Jeśli nie możesz usunąć papieru, nie próbuj go usuwać na siłę. Sprawdź panel sterowania i usuń zacięty papier w innym miejscu.
Jeśli papier się rozerwie, pamiętaj o usunięciu wszystkich części tak, by nie pozostały żadne kawałki.
Jeśli nie możesz usunąć papieru, nie próbuj go usuwać na siłę. Sprawdź panel sterowania i usuń zacięty papier w innym miejscu.
Zespół utrwalający toner oraz znajdujące się wokół niego części silnie się nagrzewają. Podczas wyjmowania zablokowanego papieru w roku 3, należy uważać, aby nie dotknąć żadnych części wewnętrznych.
Wewnętrzna prowadnica wyprowadzająca oraz znajdujące się wokół niej części silnie się nagrzewają. Podczas wyjmowania zablokowanego papieru w roku 7, należy uważać, aby nie dotknąć żadnych części wewnętrznych.
1
Otwarcie przedniej pokrywy jednostki głównej.
2
Obróć pokrętło dostarczania (C1).
Obróć pokrętło około 15 razy, aż lampka (
) zgaśnie.
) zgaśnie.Sprawdź, czy papier zakleszczył się w zespole przenoszenia i utrwalania.

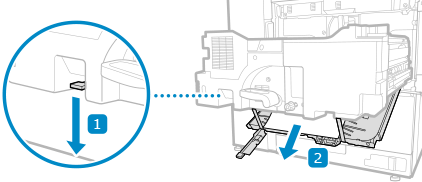

1
Przechyl dźwignię C2 w lewo.
2
Trzymając dźwignię C2, wyciągnij jednostkę transportową układu utrwalania.
Jeśli wskaźnik blokady dźwigni C2 () świeci się na czerwono, dźwignia C2 nie może zostać odblokowana. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby usunąć zacięty papier.
) świeci się na czerwono, dźwignia C2 nie może zostać odblokowana. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby usunąć zacięty papier.4
Sprawdź, czy papier nie jest zacięty w prowadnicy dupleksu (C3).
1
Otwórz prowadnicę zespołu dupleksu (C3).
2
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
3
Zamknij prowadnicę zespołu dupleksu (C3).
5
Sprawdź, czy papier nie zakleszczył się w górnej prowadnicy wstępnego wyrównywania (C4).
1
Otwórz górną prowadnicę wstępnego wyrównywania (C4).
2
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Po uwolnieniu górnej prowadnicy wstępnego wyrównywania (C4), zamknie się.
6
Usuń cały papier pozostały na taśmie podającej (C5).
Sprawdź, czy papier zakleszczył się w wewnętrznym zespole wyprowadzającym.
1
Otwórz wewnętrzną prowadnicę jednostki wyprowadzającej (C6).
2
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
3
Zamknij wewnętrzną prowadnicę jednostki wyprowadzającej (C6).
8
Umieść zespół przenoszenia i utrwalania w pierwotnym położeniu.
1
Trzymając dźwignię C2, delikatnie wsuń zespół transportowy modułu utrwalania z powrotem do urządzenia.
Podczas wsuwania zespołu transportowego modułu utrwalania dźwignia C2, którą trzymasz, może się przesunąć i wyskoczyć.
2
Obróć dźwignię C2 w prawo.
9
Zamknij przednią pokrywę jednostki głównej.
Po usunięciu zacięcia papieru ekran wskazujący zacięcie papieru zniknie, a drukowanie zostanie automatycznie wznowione.
Jeśli pojawi się ekran wskazujący zacięcie papieru w innym miejscu, postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby usunąć zacięty papier.
Jeśli pojawi się ekran wskazujący zacięcie papieru w innym miejscu, postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby usunąć zacięty papier.
UWAGA
Jeżeli regularnie zakleszcza się papier
Sprawdź stan urządzenia i papieru. Powtarzające się zacięcia papieru
