Zacięcia papieru w Long Sheet Tray-B (opcja)
Usuń zacięcie papieru w Long Sheet Tray-B. Postępuj zgodnie z instrukcjami wyświetlanymi na panelu sterowania, aby sprawdzić lokalizację zacięcia papieru i usunąć zacięty papier.
Jeśli papier się rozerwie, pamiętaj o usunięciu wszystkich części tak, by nie pozostały żadne kawałki.
Jeśli nie możesz usunąć papieru, nie próbuj go usuwać na siłę. Sprawdź panel sterowania i usuń zacięty papier w innym miejscu.
Jeśli papier się rozerwie, pamiętaj o usunięciu wszystkich części tak, by nie pozostały żadne kawałki.
Jeśli nie możesz usunąć papieru, nie próbuj go usuwać na siłę. Sprawdź panel sterowania i usuń zacięty papier w innym miejscu.
Zacięcia długich arkuszy na wejściu do tacy
W tej sekcji opisano sposób usuwania zacięcia papieru na wejściu tacy. Jeśli na ekranie wyświetla się wyłącznie [Taca wielofunkcyjna (Usuń cały papier).], postępuj zgodnie z poniższą procedurą, aby usunąć długi arkusz.
1
Jeśli długi papier zaciął się na tacy wielofunkcyjnej, delikatnie wyciągnij go w kierunku wskazanym przez strzałkę.
Po usunięciu zacięcia papieru ekran wskazujący zacięcie papieru zniknie, a drukowanie zostanie automatycznie wznowione.
Jeśli pojawi się ekran wskazujący zacięcie papieru w innym miejscu, postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby usunąć zacięty papier.
Jeśli pojawi się ekran wskazujący zacięcie papieru w innym miejscu, postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby usunąć zacięty papier.
Długi arkusz papieru utknął między wejściem do tacy a przednią pokrywą urządzenia głównego.
W tej sekcji opisano sposób usuwania zacięć papieru od strony wejścia do tacy do przedniej pokrywy urządzenia głównego. Jeśli na ekranie wyświetla się [Zespół tacy wielofun. (Pociągnij dźwignię otwiera.).], postępuj zgodnie z poniższą procedurą, aby usunąć długi arkusz.
Zespół utrwalający toner oraz znajdujące się wokół niego części silnie się nagrzewają. Podczas wyjmowania zablokowanego papieru w roku 5, należy uważać, aby nie dotknąć żadnych części wewnętrznych.
Wewnętrzna prowadnica wyprowadzająca oraz znajdujące się wokół niej części silnie się nagrzewają. Podczas wyjmowania zablokowanego papieru w roku 8, należy uważać, aby nie dotknąć żadnych części wewnętrznych.
1
Jeśli długi papier zaciął się na tacy wielofunkcyjnej, delikatnie wyciągnij go w kierunku wskazanym przez strzałkę.
2
Sprawdź, czy papier zakleszczył się w tacy wielofunkcyjnej.
1
Otwórz tacę uniwersalną.
2
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
3
Zamknij tacę uniwersalną.
3
Otwarcie przedniej pokrywy jednostki głównej.
4

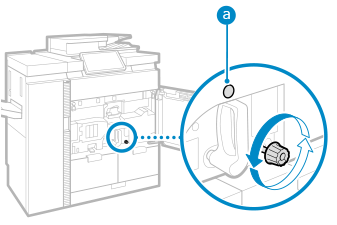

Obróć pokrętło dostarczania (C1).
Obróć pokrętło około 15 razy, aż lampka (
) zgaśnie.
) zgaśnie.Sprawdź, czy papier zakleszczył się w zespole przenoszenia i utrwalania.
1

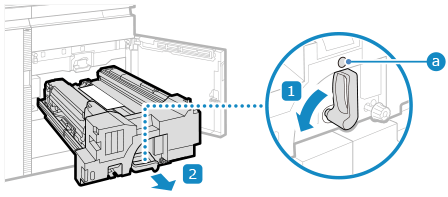

Przechyl dźwignię C2 w lewo.
2
Trzymając dźwignię C2, wyciągnij jednostkę transportową układu utrwalania.
Jeśli wskaźnik blokady dźwigni C2 () świeci się na czerwono, dźwignia C2 nie może zostać odblokowana. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby usunąć zacięty papier.
) świeci się na czerwono, dźwignia C2 nie może zostać odblokowana. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby usunąć zacięty papier.6
Sprawdź, czy papier nie zakleszczył się w górnej prowadnicy wstępnego wyrównywania (C4).
1

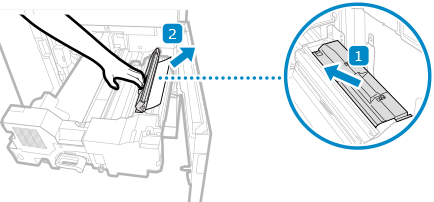

Otwórz górną prowadnicę wstępnego wyrównywania (C4).
2
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Po uwolnieniu górnej prowadnicy wstępnego wyrównywania (C4), zamknie się.
7
Usuń cały papier pozostały na taśmie podającej (C5).
Sprawdź, czy papier zakleszczył się w wewnętrznym zespole wyprowadzającym.
1
Otwórz wewnętrzną prowadnicę jednostki wyprowadzającej (C6).
2
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
3
Zamknij wewnętrzną prowadnicę jednostki wyprowadzającej (C6).
9
Umieść zespół przenoszenia i utrwalania w pierwotnym położeniu.
1

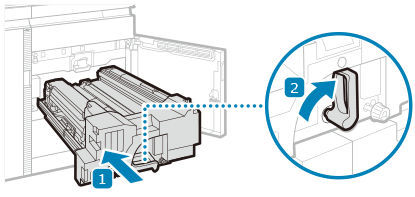

Trzymając dźwignię C2, delikatnie wsuń zespół transportowy modułu utrwalania z powrotem do urządzenia.
Podczas wsuwania zespołu transportowego modułu utrwalania dźwignia C2, którą trzymasz, może się przesunąć i wyskoczyć.
2
Obróć dźwignię C2 w prawo.
10
Zamknij przednią pokrywę jednostki głównej.
Po usunięciu zacięcia papieru ekran wskazujący zacięcie papieru zniknie, a drukowanie zostanie automatycznie wznowione.
Jeśli pojawi się ekran wskazujący zacięcie papieru w innym miejscu, postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby usunąć zacięty papier.
Jeśli pojawi się ekran wskazujący zacięcie papieru w innym miejscu, postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby usunąć zacięty papier.
UWAGA
Jeżeli regularnie zakleszcza się papier
Sprawdź stan urządzenia i papieru. Powtarzające się zacięcia papieru
