Zacięcie papieru w Staple Finisher-AQ i Booklet Finisher-AQ (opcja)
Usuń zacięcie papieru w Staple Finisher-AQ i Booklet Finisher-AQ. Postępuj zgodnie z instrukcjami wyświetlanymi na panelu sterowania, aby sprawdzić lokalizację zacięcia papieru i usunąć zacięty papier.
Jeśli papier się rozerwie, pamiętaj o usunięciu wszystkich części tak, by nie pozostały żadne kawałki.
Jeśli nie możesz usunąć papieru, nie próbuj go usuwać na siłę. Sprawdź panel sterowania i usuń zacięty papier w innym miejscu.
Jeśli papier się rozerwie, pamiętaj o usunięciu wszystkich części tak, by nie pozostały żadne kawałki.
Jeśli nie możesz usunąć papieru, nie próbuj go usuwać na siłę. Sprawdź panel sterowania i usuń zacięty papier w innym miejscu.
Zacięcia papieru wewnątrz przedniej pokrywy
W tej sekcji opisano sposób usuwania zacięcia papieru wewnątrz przedniej pokrywy. Postępuj zgodnie z instrukcjami wyświetlanymi na panelu sterowania, aby sprawdzić lokalizację zacięcia papieru i usunąć zacięty papier.
1
Otwórz przednią pokrywę modułu wykańczania.
2

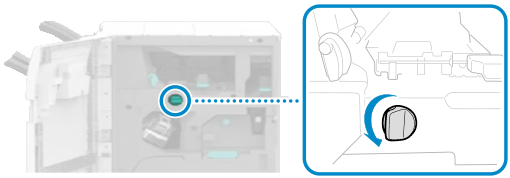

Przekręć pokrętło B1.
3
Zamknij prowadnicę B2 i wyciągnij zacięty papier w kierunku wskazanym strzałką.
4
Zamknij prowadnicę B2.
5
Otwórz prowadnice (B3 i B4 w tej kolejności) i sprawdź, czy nie ma tam zaciętego papieru.
1

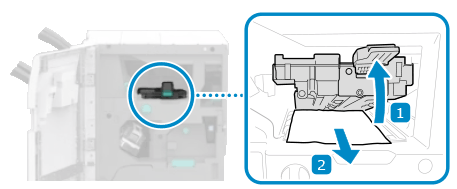

Jeśli papier zaciął się na prowadnicy B3, delikatnie wyciągnij go w kierunku wskazanym strzałką.
2

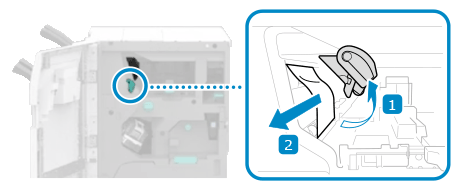

Jeśli papier zaciął się na prowadnicy B4, delikatnie wyciągnij go w kierunku wskazanym strzałką.
3
Zamknij prowadnice (B3 i B4 w tej kolejności)
6

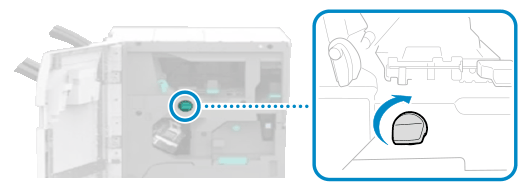

Przekręć pokrętło B1.
7
Zamknąć przednią pokrywę modułu wykańczania.
Po usunięciu zacięcia papieru ekran wskazujący zacięcie papieru zniknie, a drukowanie zostanie automatycznie wznowione.
Jeśli pojawi się ekran wskazujący zacięcie papieru w innym miejscu, postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby usunąć zacięty papier.
Jeśli pojawi się ekran wskazujący zacięcie papieru w innym miejscu, postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby usunąć zacięty papier.
UWAGA
Jeżeli regularnie zakleszcza się papier
Sprawdź stan urządzenia i papieru. Powtarzające się zacięcia papieru
Zacięcie papieru wewnątrz modułu zszywania zeszytowego (wyłącznie Booklet Finisher-AQ)
1
Otwórz przednią pokrywę modułu wykańczania.
2

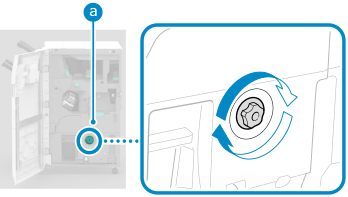

Jeśli lampka (
) świeci się, naciśnij pokrętło C1 i obróć je w kierunku wskazanym strzałką.
) świeci się, naciśnij pokrętło C1 i obróć je w kierunku wskazanym strzałką.
Obracaj pokrętło C1, aż lampka zgaśnie.
Zacięty papier zostanie podany do tacy na broszury.
3
Jeśli na przenośniku tacy broszur znajduje się zakleszczony papier, należy go usunąć.
4

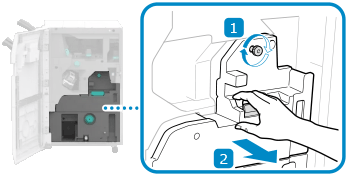

Obróć pokrętło C2 i wyciągnij zespół głowicy zszywającej (C3).
Obróć pokrętło około 10 razy.
5
Sprawdź, czy papier jest zakleszczony.
1
Otwórz prowadnicę C4.
2
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
3
Zamknij prowadnicę C4.
6
Delikatnie wsuń moduł zszywania zeszytowego (C3) do urządzenia wykańczającego.
7
Zamknąć przednią pokrywę modułu wykańczania.
Po usunięciu zacięcia papieru ekran wskazujący zacięcie papieru zniknie, a drukowanie zostanie automatycznie wznowione.
Jeśli pojawi się ekran wskazujący zacięcie papieru w innym miejscu, postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby usunąć zacięty papier.
Jeśli pojawi się ekran wskazujący zacięcie papieru w innym miejscu, postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby usunąć zacięty papier.
UWAGA
Jeżeli regularnie zakleszcza się papier
Sprawdź stan urządzenia i papieru. Powtarzające się zacięcia papieru
