Colocar papel no Multi-drawer Paper Deck-E (Opção)
Para saber o formato do papel que pode ser colocado no Multi-drawer Paper Deck-E, consulte o seguinte. Colocar papel com um tamanho diferente (diferente do tamanho utilizável) pode resultar em avaria.
Papel utilizável
Papel utilizável
Ao colocar envelopes, tenha em atenção a orientação e o lado que deve ficar virado para cima. Orientação para colocação de envelopes (Multi-drawer Paper Deck-E) (Opção)
Se utilizar papel com logótipos, tenha em atenção a orientação do papel colocado e que lado está virado para cima. Orientação para colocar papel com um logótipo
Se utilizar papel com logótipos, tenha em atenção a orientação do papel colocado e que lado está virado para cima. Orientação para colocar papel com um logótipo
Colocar papel no Multi-drawer Paper Deck-E
O elevador no interior do deck para papel sobe e desce automaticamente. Coloque o papel com cuidado para não entalar os dedos.
IMPORTANTE
Se a máquina ficar sem papel e a impressão for interrompida quando estiver a imprimir no modo agrafar, não retire as folhas impressas que ainda não foram agrafadas. (A máquina retoma a impressão e o agrafamento depois de retirar o papel encravado.)
Se precisar de subir o elevador (por exemplo, se deixar cair objetos dentro do deck), não suba o elevador mais de 50 mm (2”) ou diagonalmente, pois pode provocar uma avaria ou danos na máquina.
Não suba o elevador no interior do deck para papel com o interruptor de alimentação principal ligado, pois tal pode causar avarias ou danos na máquina. Se precisar de subir o elevador, caso deixe cair algum objeto por exemplo, desligue o interruptor de alimentação principal com o deck para papel aberto. Desligar a máquina
Está instalada uma ventoinha separadora de papel dentro do Multi-drawer Paper Deck-E. Não insira clips ou outros objetos estranhos na porta do soprador.
NOTA
Quando trocar o papel a colocar no "Multi-drawer Paper Deck-E" de papel normal para papel revestido, poderá aguardar uns minutos para que a ventoinha de ar quente regule a respetiva temperatura.
1
Puxe o deck para papel em direção a si até parar.
O elevador interno desce automaticamente para a posição de recarregamento de papel.
Dependendo das condições de utilização, poderá demorar algum tempo até que o deck para papel abra depois de premir o botão.
2
Folheie o papel e alinhe as extremidades.
Folheie os quatro cantos do papel em pequenos lotes e alinhe as extremidades, batendo algumas vezes com o papel numa superfície plana.
3
Coloque o papel com o lado da impressão voltado para cima.
Coloque o papel de forma a alinhar a extremidade da pilha de papel com a parte esquerda do deck para papel.
Certifique-se de que o papel colocado não ultrapassa a linha de limite de carga (
). Se ultrapassarem a linha de limite de carregamento, podem ocorrer falhas na alimentação ou encravamentos de papel.
). Se ultrapassarem a linha de limite de carregamento, podem ocorrer falhas na alimentação ou encravamentos de papel.Quando colocar papel, certifique-se de que a altura da pilha de papel não excede os 20 mm (3/4"). Se a altura da pilha de papel exceder os 20 mm (3/4")., as extremidades da pilha de papel podem ficar encaracoladas ou vincadas, podendo resultar numa impressão de baixa qualidade.
Quando colocar papel de separador
Coloque os separadores na ordem correta, com as abas do lado oposto à direção de alimentação.
4
Empurre o deck para papel completamente para dentro da máquina.
O elevador interno sobe automaticamente.
Feche o deck para papel com cuidado para não entalar os dedos, porque pode provocar ferimentos.
IMPORTANTE
Nos casos descritos abaixo, posicione as placas guias laterais de acordo com o papel a ser utilizado.Mudar o formato de papel para o Multi-drawer Paper Deck-E
Quando colocar papel no deck para papel pela primeira vez
Quando o tamanho do papel colocado for diferente da posição das placas guia laterais e o papel estiver dobrado ou tiver uma abertura nas bordas
Não sujeite o suporte traseiro a impactos fortes quando colocar papel no deck, dado que isso poderá provocar avarias ou danificar a máquina.
Não sujeite o rolo de alimentação a impactos fortes quando colocar papel no deck, dado que isso poderá provocar avarias ou danificar a máquina.
Não sujeite o deck para papel a impactos fortes quando o abrir ou fechar, dado que isso poderá provocar avarias, danificar a máquina ou desalinhar a imagem.
Não coloque papel nem outros itens na parte vazia do deck, junto da pilha de papel, pois isto pode provocar uma avaria ou danos na máquina.
Coloque apenas papel na área onde se coloca o papel. Isso pode provocar uma anomalia.
NOTA
Quando colocar papel no deck, verifique se a programação do formato de papel coincide com o papel colocado.
Coloque o papel por baixo dos rolos do suporte traseiro.
Se a embalagem do papel tiver instruções sobre qual a face do papel que deve utilizar, siga-as.
Se ocorrer um problema durante a impressão, pode resolvê-lo ao virar o papel e recarregando-o. No entanto, papel texturado, papel revestido num dos lados e papel impresso de forma diferente na frente e no verso não pode ser virado. Substitua esses tipos de papel por papel novo.
Se os rolos de alimentação estiverem em baixo, feche o deck para papel uma vez e, em seguida, volte novamente a abrir o deck para papel.
Certifique-se de que colocou papel corretamente na área de empilhamento. Se o papel for colocado incorretamente ou permanecer na área da empilhamento, poderá ocorrer dobragem ou encravamento do papel.
Mudar o formato de papel para o Multi-drawer Paper Deck-E
1
Selecione o formato de papel pretendido. Definir o formato e o tipo de papel para o deck para papel e a gaveta para papel
O formato do papel é reconhecido automaticamente.
* Se o formato de papel apresentado for diferente do formato de papel colocado, isso significa que o papel pode não ter sido bem colocado. Recarregue o papel.
2
Puxe o deck para papel em direção a si até parar.
O elevador interno desce automaticamente para a posição de recarregamento de papel.
Dependendo das condições de utilização, poderá demorar algum tempo até que o deck para papel abra depois de premir o botão.
3

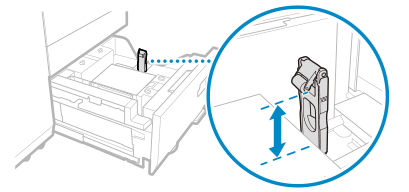

Segure a alavanca e deslize o suporte traseiro até que já não alcance o papel a colocar.
4
Retire todo o papel colocado.
5
Solte os separadores de bloqueio (4 pontos) nas placas de guia lateral.
6
Segure a patilha e deslize a placa da guia exterior e a placa da guia interior até deixar de alcançar o papel.
7
Coloque o papel do formato pretendido com o lado da impressão voltado para cima.
Antes de colocar o papel, feche o deck para papel uma vez e levante o elevador interno para a posição intermédia. Se efetuar o alinhamento do papel quando o elevador interno estiver demasiado baixo e o papel não entrar em contacto com as guias de papel, as placas das guia laterais vão estreitar, provocando um encravamento de papel e impedindo a alimentação do papel.
Prepare a pilha de papel com aproximadamente 10 mm (3/8") de altura.
Coloque a pilha de papel de forma a alinhar a extremidade da pilha de papel com a parte esquerda do deck para papel.
Quando colocar papel de separador
Coloque os separadores na ordem correta, com as abas do lado oposto à direção de alimentação.
8
Segure a patilha e deslize a placa de guia exterior e a placa de guia interior para as alinhar com o formato de papel pretendido.
9
Aperte os separadores de bloqueio (4 pontos) nas placas de guia laterais.
10

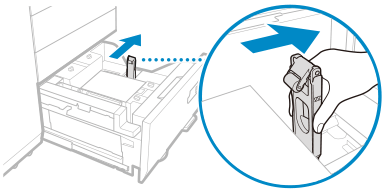

Segure na patilha e deslize o suporte traseiro para o alinhar com o indicador do formato de papel colocado.
11
Coloque todo o restante papel com o lado da impressão voltado para cima.
Certifique-se de que o papel colocado não ultrapassa a linha de limite de carga (). Se ultrapassarem a linha de limite de carregamento, podem ocorrer falhas na alimentação ou encravamentos de papel.
). Se ultrapassarem a linha de limite de carregamento, podem ocorrer falhas na alimentação ou encravamentos de papel.12
Introduza totalmente o deck de papel na máquina até encaixar no seu lugar com um clique.
O elevador interno sobe automaticamente.
13
Altere o formato do papel na folha de suporte e introduza-a na placa de suporte.
1
Puxe a folha de suporte para fora da placa de suporte.
2
Cole a etiqueta de formato do papel correspondente ao novo formato do papel na folha de suporte.
3
Introduza a folha de suporte na placa de suporte.
IMPORTANTE
Não sujeite o suporte traseiro a impactos fortes quando colocar papel no deck, dado que isso poderá provocar avarias ou danificar a máquina.
Não sujeite o rolo de alimentação a impactos fortes quando colocar papel no deck, dado que isso poderá provocar avarias ou danificar a máquina.
Não sujeite o deck para papel a impactos fortes quando o abrir ou fechar, dado que isso poderá provocar avarias, danificar a máquina ou desalinhar a imagem.
Não coloque papel nem outros itens na parte vazia do deck, junto da pilha de papel, pois isto pode provocar uma avaria ou danos na máquina.
Coloque apenas papel na área onde se coloca o papel. Isso pode provocar uma anomalia.
Está instalada uma ventoinha separadora de papel dentro do Multi-drawer Paper Deck-E. Não insira clips ou outros objetos estranhos na porta do soprador.
NOTA
Se a embalagem do papel tiver instruções sobre qual a face do papel que deve utilizar, siga-as.
Se ocorrer um problema durante a impressão, pode resolvê-lo ao virar o papel e recarregando-o. No entanto, papel texturado, papel revestido num dos lados e papel impresso de forma diferente na frente e no verso não pode ser virado. Substitua esses tipos de papel por papel novo.
Se os rolos de alimentação estiverem em baixo, feche o deck para papel uma vez e, em seguida, volte novamente a abrir o deck para papel.
