Staple Finisher-AQ, Booklet Finisher-AQ, Unidade de perfuração, e Inner Booklet Trimmer-A
Para agrafar, dobrar papel e usar outras funções de finalização, instale um dos opcionais Staple Finisher-AQ ou Booklet Finisher-AQ.
Ao instalar a seguinte unidade de perfuração no finalizador, também pode utilizar a função de perfuração.
Ao instalar a seguinte unidade de perfuração no finalizador, também pode utilizar a função de perfuração.
Puncher Unit-BZ /b_in_area_europe_L.gif)
/b_in_area_asia_L.gif)
/b_in_area_americas_L.gif)
Puncher Unit-CA
Puncher Unit-BY /b_in_area_latin_america_L.gif)
Ao instalar o Inner Booklet Trimmer-A ao Booklet Finisher-AQ, pode cortar e alinhar perfeitamente as bordas do papel para finalizar-agrafar folheto.
Se instalar o Multi Function Professional Puncher-C, pode efetuar vários tipos de furos. Para obter mais informações sobre o Multi Function Professional Puncher-C, consulte o manual do Multi Function Professional Puncher-C.
Funções de finalização disponíveis
As funções de finalização disponíveis quando Staple Finisher-AQ ou Booklet Finisher-AQ estão instalados, são mostradas abaixo.
Funções de seleção
Intercalar
Grupo
Offset
Funções de agrafos
Canto
Duplo
Finalizar-agrafar*1
Corte*1*2
Funções de dobrar
Dobra para finalização-agrafamento*1
Funções de perfuração
Furar*3
*1Disponível apenas quando Booklet Finisher-AQ é instalado.
*2Disponível apenas quando Inner Booklet Trimmer-A é instalado.
*3Disponível apenas quando Unidade de perfuração é instalado.
NOTA
Para obter detalhes sobre as funções de finalização, consulte o seguinte:
Precauções ao usar funções de finalização
Precauções ao usar ordenar e agrupar
Se o limite de carga é atingido durante a descida do tabuleiro, o papel é ejetado automaticamente para um tabuleiro disponível. Quando todos os tabuleiros disponíveis atingem o seu limite de carga, a impressão para temporariamente. Quando o papel ejetado for removido da bandeja, a impressão será retomada.
Precauções ao usar agrafos
O número máximo de folhas que podem ser agrafadas varia consoante o tipo e a espessura do papel. Especificações
Se a máquina não conseguir agrafar o papel, troque o papel ou reduza o número de folhas a serem agrafadas.
Se a máquina não conseguir agrafar o papel, troque o papel ou reduza o número de folhas a serem agrafadas.
Remova o papel agrafado após ter sido totalmente enviado para o tabuleiro de saída e não o remova enquanto estiver a ser agrafado.
Quando [Coloque agrafos na unidade de agrafamento.] aparecer, substitua a caixa de agrafos e adicione mais agrafos. Adicionar agrafos (opcional)
Se o tabuleiro atinge a posição limite inferior, a impressão fica em pausa. Quando o papel ejetado for removido da bandeja, a impressão será retomada.
Precauções ao usar a finalização-agrafamento
A precisão das dobras varia consoante o tipo de papel e o número de folhas.
Nomes dos componentes e respetivas funções
Vista externa

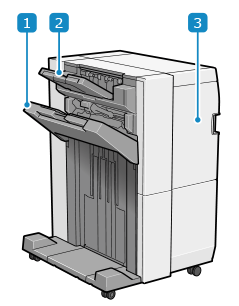

Staple Finisher-AQ

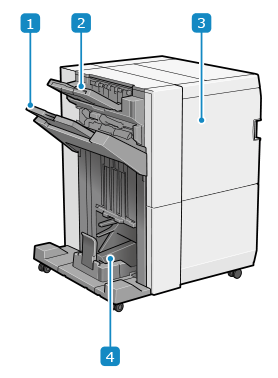

Booklet Finisher-AQ
Tabuleiro de saída (tabuleiro B)Produz papel impresso e copiado. Pode definir qual a função a usar o tabuleiro como destino de saída. Definições do destino de saída
* Se [Modo Carregamento de grande volume] for programado para [Ligado], as impressões sairão preferencialmente no tabuleiro B, independentemente das programações de [Programações do tabuleiro de saída]. [Modo Carregamento de grande volume] (Apenas para Serie 8100)
* Se [Modo Carregamento de grande volume] for programado para [Ligado], as impressões sairão preferencialmente no tabuleiro B, independentemente das programações de [Programações do tabuleiro de saída]. [Modo Carregamento de grande volume] (Apenas para Serie 8100)
Tabuleiro de saída principal (tabuleiro A)Produz papel impresso e copiado. Pode definir qual a função a usar o tabuleiro como destino de saída. Definições do destino de saída
* Se [Modo Carregamento de grande volume] for definido para [Ligado],as impressões sairão preferencialmente no tabuleiro B, independentemente das programações de [Programações do tabuleiro de saída]. [Modo Carregamento de grande volume] (Apenas para Serie 8100)
* Se [Modo Carregamento de grande volume] for definido para [Ligado],as impressões sairão preferencialmente no tabuleiro B, independentemente das programações de [Programações do tabuleiro de saída]. [Modo Carregamento de grande volume] (Apenas para Serie 8100)
Tampa da frenteAbra-a quando houver agrafos encravados e ao adicionar agrafos.
Quando o Unidade de perfuração estiver instalado, abra-o para descartar os desperdícios de perfurações.
Quando o Unidade de perfuração estiver instalado, abra-o para descartar os desperdícios de perfurações.
Tabuleiro de folhetosProduz papel de folheto agrafado na lombada.
NOTA
O tabuleiro de saída B alinha o papel impresso com as suas duas guias de alinhamento. Pode ajustar a posição destas guias.
Interior
Staple Finisher-AQ
Booklet Finisher-AQ
Tabuleiro de desperdícios de agrafosPuxe para eliminar os desperdícios de agrafos. Eliminação de desperdícios de agrafos (opção)
Depósito de desperdícios de corte (quando o Inner Booklet Trimmer-A estiver instalado)Puxe para eliminar os desperdícios de corte. Descarte de resíduos de cortes (opção)
Depósito de desperdícios de perfurações (quando o Unidade de perfuração estiver instalado)Puxe para eliminar os desperdícios de perfurações.
Unidade de finalização-agrafamentoRetire-a quando houver agrafos encravados ou ao adicionar agrafos.
Especificações
|
Formato do papel, tipo e gramagem base
|
Todo o papel que pode passar pela máquina*1Papel utilizável
|
|
Capacidade do tabuleiro de saída (tabuleiro A)*2
|
Sem programações de finalização, ordenar, agrupar
A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") de altura (equivalente a 250 folhas)
A3, B4, A4R, B5R, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 47 mm (1 7/8") de altura (equivalente a 125 folhas)
Envelopes: 30 folhas
Dobra em Z (se a Paper Folding Unit-K estiver instalada)
A3, B4, A4R, LTRR, LGL, 11" x 17": 30 folhas
Dobra a meio (se a Paper Folding Unit-K estiver instalada).
A4R, LTRR: 30 folhas
|
|
Capacidade do tabuleiro de saída (tabuleiro B)*2
|
Sem programações de finalização, ordenar, agrupar
A4, B5, LTR, EXEC, 16K: 285 mm (11 1/4") de altura (equivalente a 2.000 folhas)
A5, A5R, STMTR: 216 mm (8 1/2") de altura (equivalente a 1.500 folhas)
A3, B4, A4R, B5R, A6R, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 147 mm (5 3/4") de altura (equivalente a 1.000 folhas)
Envelopes
Kakugata 2: 300 folhas
Diferente de Kakugata 2: 150 folhas
Dobra em Z (se a Paper Folding Unit-K estiver instalada)
A3, B4, 11" x 17": 30 folhas
A4R, LTRR, LGL: 15 folhas
Dobra a meio (se a Paper Folding Unit-K estiver instalada).
A4R, LTRR: 50 folhas
Papel de folha longa (210,0 mm x 487,8 mm a 330,2 mm x 1.300 mm (8 1/4" x 19 1/4" a 13" x 51 1/4"))
Quando nenhuma Long Sheet Tray-B ou Long Sheet Tray-C estiver instalada ou quando for utilizado papel com um comprimento igual ou superior a 762 mm (30")
Apoio manual
Quando o Long Sheet Tray-B ou Long Sheet Tray-C está instalado (487,8 mm a 762,0 mm (19 1/4" a 30"))
52 g/m² a 150 g/m² (14 lb bond a 39,9 lb bond): 100 folhas
151 g/m² a 300 g/m² (55,8 lb cover a 110,9 lb cover): 50 folhas
Quando [Modo Carregamento de grande volume] está definido para [Ligado]
A4, A5, A5R, B5, LTR, STMTR, EXEC, 16K: 490 mm (19 1/4") de altura (equivalente a 4.000 folhas)*3*4
A4R, B5R, LTRR, 16KR: 285 mm (11 1/4") de altura (equivalente a 2.000 folhas)
A3, B4, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LGL, 11" x 17", 8K: 216 mm (8 1/2") de altura (equivalente a 1.500 folhas)
A6R: 147 mm (5 3/4") de altura (equivalente a 1.000 folhas)
Offset
O mesmo que "Sem programações de finalização, ordenar, agrupar” *5
Agrafar (canto, duplo)
A4, B5, LTR, EXEC, 16K: 200 cópias, total de 3.000 folhas ou altura de 490 mm (19 1/4") de altura
A4R, B5R, LTRR, 16KR: 200 cópias, total de 2.000 folhas ou altura de 285 mm (11 1/4") de altura
A3, B4, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LGL, 11" x 17", 8K: 200 cópias, total de 1.500 folhas, ou 216 mm (8 1/2") de altura*6
|
|
Capacidade do tabuleiro de folhetos
(Booklet Finisher-AQ apenas) |
60 g/m² a 81,4 g/m² (16 lb bond a 21,7 lb bond) Papel
Unir 11 a 15 folhas: 10 cópias
Unir 16 a 20 folhas: 5 cópias
60 g/m² a 105 g/m² (16 lb bond a 28 lb bond) Papel
Unir 2 a 5 folhas: 25 cópias
Unir 6 a 10 folhas: 15 cópias
106 g/m² a 220 g/m² (29 lb bond a 80 lb capa) Papel
Unir 2 a 5 folhas: 3 cópias
|
|
Número de folhas que podem ser agrafadas
|
Canto e duplo (papel não revestido)
A4, B5, LTR, EXEC, 16K
52 g/m² a 90 g/m² (14 lb bond a 24 lb bond): 100 folhas
90,1 g/m² a 128 g/m² (24 lb bond a 34 lb bond): 60 folhas
128,1 g/m² a 150 g/m² (34,1 lb bond a 39,9 lb bond): 50 folhas
150,1 g/m² a 180 g/m² (55,5 lb cover a 66 lb cover): 40 folhas
180,1 g/m² a 220 g/m² (66,6 lb cover a 80 lb cover): 30 folhas
220,1 g/m² a 256 g/m² (81,4 lb cover a 94,7 lb cover): 25 folhas
256,1 g/m² a 300 g/m² (94,7 lb cover a 110 lb cover): 15 folhas
A4R, B5R, LTRR, 16KR
52 g/m² a 90 g/m² (14 lb bond a 24 lb bond): 65 folhas
90,1 g/m² a 128 g/m² (24 lb bond a 34 lb bond): 60 folhas
128,1 g/m² a 150 g/m² (34,1 lb bond a 39,9 lb bond): 50 folhas
150,1 g/m² a 180 g/m² (55,5 lb cover a 66 lb cover): 40 folhas
180,1 g/m² a 220 g/m² (66,6 lb cover a 80 lb cover): 30 folhas
220,1 g/m² a 256 g/m² (81,4 lb cover a 94,7 lb cover): 25 folhas
256,1 g/m² a 300 g/m² (94,7 lb cover a 110 lb cover): 15 folhas
A3, B4, LGL, 11" x 17", 8K
52 g/m² a 90 g/m² (14 lb bond a 24 lb bond): 65 folhas
90,1 g/m² a 128 g/m² (24 lb bond a 34 lb bond): 50 folhas
128,1 g/m² a 150 g/m² (34,1 lb bond a 39,9 lb bond): 40 folhas
150,1 g/m² a 180 g/m² (55,5 lb cover a 66 lb cover): 30 folhas
180,1 g/m² a 220 g/m² (66,6 lb cover a 80 lb cover): 25 folhas
220,1 g/m² a 256 g/m² (81,4 lb cover a 94,7 lb cover): 20 folhas
256,1 g/m² a 300 g/m² (94,7 lb cover a 110 lb cover): 10 folhas
330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18")
52 g/m² a 90 g/m² (14 lb bond a 24 lb bond): 65 folhas
90,1 g/m² a 128 g/m² (24 lb bond a 34 lb bond): 35 folhas
128,1 g/m² a 150 g/m² (34,1 lb bond a 39,9 lb bond): 25 folhas
150,1 g/m² a 220 g/m² (55,5 lb cover a 80 lb cover): 20 folhas
220,1 g/m² a 256 g/m² (81,4 lb cover a 94,7 lb cover): 15 folhas
256,1 g/m² a 300 g/m² (94,7 lb cover a 110 lb cover): 10 folhas
Canto e duplo (papel revestido)
A4, A4R, B5, B5R, LTR, LTRR, EXEC, 16K, 16KR
106 g/m² a 128 g/m² (29 lb bond a 34 lb bond): 35 folhas
128,1 g/m² a 150 g/m² (34 lb bond a 40 lb bond): 20 folhas
A3, B4, LGL, 11" x 17", 8K
106 g/m² a 128 g/m² (29 lb bond a 34 lb bond): 30 folhas
128,1 g/m² a 150 g/m² (34 lb bond a 40 lb bond): 20 folhas
330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18")
106 g/m² a 150 g/m² (29 lb bond a 40 lb bond): 15 folhas
|
|
Perfurar
(quando Unidade de perfuração está instalada) |
Número de furos e formato do papel
Quando Puncher Unit-BZ está instalada:
Dois furos: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR
Quatro furos: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K
Quando Puncher Unit-BY está instalada:
Dois furos: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR
Três orifícios: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K
Quando Puncher Unit-CA está instalada:
Quatro furos: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR
Gramagem base do papel
52g/m² a 300 g/m² (14 lb bond a 110 lb capa)
|
|
Finalizar-agrafar e dobra
(apenasBooklet Finisher-AQ) |
Formato de papel
A3, B4, A4R, 330 mm × 483 mm (13“ x 19”), 320 x 450 mm (12 5/8“ x 17 11/16”) (SRA3), 305 x 457 mm (12“ x 18”), LTRR, LGL, 11“ x 17”, tamanho personalizado (210 mm x 279,4 mm a 330,2 mm x 487,7 mm (8 1/4“ x 11” a 13“ x 19 1/4”))
Gramagem base do papel
Peso base das páginas de conteúdo: 60 g/m² a 220 g/m² (16 lb bond a 80 lb capa)
Peso da base da capa: 60 g/m² a 300 g/m² (16 lb bond a 110,9 lb capa)
Número de folhas que podem ser finalizadas-agrafadas (papel não revestido)
60 g/m² a 81,4 g/m² (16 lb bond a 21,7 lb bond): 20 folhas
81,5 g/m² a 105 g/m² (21,7 lb bond a 27,9 lb bond): 10 folhas
106 g/m² a 220 g/m² (28.2 lb bond a 81.4 lb capa): 5 folhas
Número de folhas que podem ser finalizadas-acabadas (papel revestido)
106 g/m² a 150 g/m² (28,2 lb bond a 39,9 lb bond): 5 folhas
Número de folhas que podem ser dobradas para finalização-acabamento
60 g/m² a 105 g/m² (16 lb bond a 27,9 lb bond): 5 folhas
106 g/m² a 220 g/m² (28.2 lb bond a 81.4 lb capa): 3 folhas
221 g/m² a 256 g/m² (82 lb cover a 95 lb cover): 1 folha
|
|
Fonte de alimentação
|
Staple Finisher-AQ
100 V - 240 V CA, 50/60 Hz, 2,9 A
Booklet Finisher-AQ
100 V - 240 V CA, 50/60 Hz, 3,2 A
|
|
Consumo máximo de energia
|
Staple Finisher-AQ
386 W (incluindo a unidade de perfuração)
Booklet Finisher-AQ
418 W (incluindo a unidade de perfuração e o Inner Booklet Trimmer-A)
|
|
Dimensões
(L x P x A) |
Staple Finisher-AQ
700 mm x 799 mm x 1041 mm (27 5/8" x 31 1/2" x 41")*8
Quando o tabuleiro extensível estiver estendido: 874 mm x 799 mm x 1.129 mm (34 3/8" x 31 1/2" x 44 1/2")*8
Booklet Finisher-AQ
882 mm x 799 mm x 1,041 mm (34 3/4" x 31 1/2" x 41")*8
Quando o tabuleiro extensível estiver estendido: 1.063 mm x 799 mm x 1.129 mm (41 7/8" x 31 1/2" x 44 1/2")*8
|
|
Peso
|
Staple Finisher-AQ
Aprox. 78 kg (172,0 lb)
Booklet Finisher-AQ
Aprox. 131 kg (288,8 lb)
|
*1O papel fino com uma gramagem base de 63 g/m² (16 lb bond) ou menos e o papel revestido com uma gramagem base de 105 g/m² (28 lb bond) ou menos não podem ser retirados da bandeja A.
*2Ao usar papel 64 g/m² (17 lb bond), 75 g/m² (20 lb bond)ou 80 g/m² (21 lb bond). A capacidade varia noutros casos.
*3Abaixo de 64 g/m² (17 lb bond) para A5, A5R, ou STMTR: 216 mm (8 1/2”) (equivalente a 1.500 folhas)
*4Até 3.000 folhas para papel A4, A5, A5R, B5, LTR, EXEC ou 16K de 81 g/m² (21,5 lb bond) ou mais
*5Excluindo os tamanhos de papel que não suportam a configuração offset e envelopes.
*652 g/m² a 63 g/m² (13.8 lb bond a 16.8 lb cover) of 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"): 50 cópias, total de 1.500 folhas ou altura de 216 mm (8 1/2") de altura
*7Apenas quando Booklet Finisher-AQ é instalado.
*8 Quando este equipamento opcional estiver ligado à unidade principal ou a outro equipamento opcional, haverá uma folga de +5 mm (1/4") na direção horizontal.
