Encravamentos de papel na tampa dianteira da unidade principal
Remova o papel encravado dentro da tampa dianteira da unidade principal. Siga as instruções no painel de controlo para verificar a localização do papel encravado e retirar o papel encravado.
Se o papel se rasgar, certifique-se de que retira todas as partes de modo a que não fiquem quaisquer pedaços.
Se não conseguir remover o papel, não o tente remover à força. Verifique o painel de controlo e remova o papel encravado noutro local.
Se o papel se rasgar, certifique-se de que retira todas as partes de modo a que não fiquem quaisquer pedaços.
Se não conseguir remover o papel, não o tente remover à força. Verifique o painel de controlo e remova o papel encravado noutro local.
A unidade de fixação e a zona circundante estão sujeitas a altas temperaturas. Quando retirar papel encravado no Passo 3, evite tocar no que quer que seja nesta área.
A guia interior de saída e a zona circundante estão sujeitas a altas temperaturas. Quando retirar papel encravado no Passo 7, evite tocar no que quer que seja nesta área.
1
Abra a tampa da frente da unidade principal.
2
Rode o manípulo de entrega (C1).
Rode o manípulo cerca de 15 vezes até que a luz (
) se desliga.
) se desliga.Verifique se existe papel encravado na unidade de transporte de fixação.
1

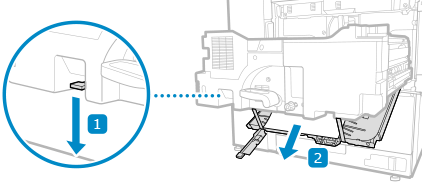

Incline a patilha C2 para a esquerda.
2
Enquanto segura a patilha C2, puxe a unidade de transporte fixação para fora.
Se o indicador de bloqueio da patilha C2 () se acende a vermelho, a patilha C2 não pode ser desbloqueada. Siga as instruções apresentadas no ecrã para retirar o papel encravado.
) se acende a vermelho, a patilha C2 não pode ser desbloqueada. Siga as instruções apresentadas no ecrã para retirar o papel encravado.4
Verifique se existe papel encravado na guia de duplex (C3).
1
Abra a guia de duplex (C3).
2
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
3
Feche a guia de duplex (C3).
5
Verifique se existe papel encravado na guia de pré-realinhamento superior (C4).
1
Abra a guia de pré-realinhamento superior (C4).
2
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
Ao soltar a guia de pré-realinhamento superior (C4), esta fecha-se.
6
Remova todo o papel restante na correia de alimentação (C5).
Verifique se existe papel encravado na unidade de saída interior.
1
Abra a guia da unidade de saída interior (C6).
2
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
3
Feche a guia da unidade de saída interior (C6).
8
Volte a colocar a unidade de transporte de fixação na posição original.
1
Segurando a patilha C2, empurre com cuidado a unidade de transporte de fixação de volta para dentro da máquina.
Ao empurrar a unidade de transporte de fixação, a patilha C2 que está a segurar poderá mover-se e saltar.
2
Vire a patilha C2 para a direita.
9
Feche a tampa da frente da unidade principal.
Quando o encravamento de papel for limpo, o ecrã que indica um encravamento de papel desaparecerá e a impressão será retomada automaticamente.
Se aparecer um ecrã a indicar um encravamento de papel num local diferente, continue a seguir as instruções no ecrã para remover o papel encravado.
Se aparecer um ecrã a indicar um encravamento de papel num local diferente, continue a seguir as instruções no ecrã para remover o papel encravado.
NOTA
Se o papel encravar repetidamente
Verifique o estado da máquina e do papel. O papel encrava repetidamente
