Загрузка бумаги в Multi-drawer Paper Deck-E (дополнительное оборудование)
Чтобы получить информацию о формате бумаги, который можно загрузить в Multi-drawer Paper Deck-E, см. следующее. Загрузка бумаги другого формата (не подходящего формата) может привести к неисправности.
Поддерживаемая бумага
Поддерживаемая бумага
При загрузке конвертов следите за их ориентацией и стороной, которая обращена вверх. Ориентация загрузки конвертов (Multi-drawer Paper Deck-E) (дополнительное оборудование)
При использовании бумаги с логотипом будьте внимательны с ее ориентацией и стороной, которая обращена вверх. Ориентация при загрузке бумаги с логотипом
При использовании бумаги с логотипом будьте внимательны с ее ориентацией и стороной, которая обращена вверх. Ориентация при загрузке бумаги с логотипом
Загрузка бумаги в Multi-drawer Paper Deck-E
Подъемник внутри стоек для бумаги поднимается и опускается автоматически. Загружая бумагу, следите за тем, чтобы не прищемить пальцы, т.к. это может привести к травме.
ВАЖНО
Если во время печати со сшиванием заканчивается бумага и печать останавливается, не убирайте выведенные страницы, которые еще не сшиты. (Печать и сшивание возобновляются после устранения замятия бумаги.)
Если требуется поднять подъемник (например, если внутрь стойки для бумаги упали какие-либо предметы), не поднимайте его больше чем на 50 мм (2") или в диагональном направлении, так как это может привести к неисправности или повреждению аппарата.
Не поднимайте подъемник внутри стойки для бумаги, когда основное питание включено, т.к. это может привести к неполадкам или повреждению аппарата. Если необходимо поднять подъемник, например, если Вы уронили какие-либо предметы, выключите основное питание при открытых стойках для бумаги. Выключение аппарата
Внутри Multi-drawer Paper Deck-E имеется вентилятор для разделения бумаги. Следите за тем, чтобы в отверстие вентилятора не попадали скрепки или иные посторонние предметы.
ПРИМЕЧАНИЕ
При замене бумаги, загружаемой в Multi-drawer Paper Deck-E, с обычной на бумагу с покрытием нужно подождать некоторое время, поскольку необходим контроль температуры теплого воздуха, обдувающего бумагу.
1
Выдвиньте стойку для бумаги на себя до упора.
Внутренний подъемник автоматически опускается в положение для загрузки бумаги.
В зависимости от условий на открывание стойки для бумаги после нажатия кнопки может понадобиться некоторое время.
2
Расправьте бумагу и совместите края листов.
Расправляйте четыре края бумаги небольшими пачками и совмещайте края листов, постукивая их о плоскую поверхность.
3

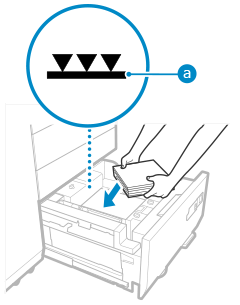

Загружайте бумагу стороной для печати вверх.
Загрузите бумагу так, чтобы ее край был прижат к левой стороне стойки для бумаги.
Удостоверьтесь, что загруженная бумага не выходит за линию ограничения загрузки (
). Если бумага окажется над линией ограничения загрузки, возможна неправильная подача бумаги или ее замятие.
). Если бумага окажется над линией ограничения загрузки, возможна неправильная подача бумаги или ее замятие.При загрузке бумаги убедитесь в том, что высота стопки бумаги не превышает 20 мм (3/4"). Если высота стопки бумаги превышает 20 мм (3/4"), края стопки бумаги могут скрутится или помяться и качество печати может значительно ухудшиться.
При загрузке бумаги для разделителей
Загружайте бумагу в правильном порядке разделителей, чтобы выступы были обращены в направлении, противоположном направлению подачи.
4
Вставьте стойку для бумаги до конца в аппарат.
Внутренний подъемник поднимется автоматически.
Закрывая стойку для бумаги, следите за тем, чтобы не прищемить пальцы, так как это может привести к травме.
ВАЖНО
В случаях, описанных ниже, расположите пластины боковых направляющих в соответствии с используемой бумагой. Смена формата бумаги для Multi-drawer Paper Deck-E
При первой загрузке бумаги в стойку для бумаги
Если размер загруженной бумаги отличается от положения пластин боковых направляющих, а бумага согнута или имеет зазоры по краям
Не подвергайте сильным ударам ограничитель заднего края во время загрузки бумаги в стойку для бумаги, поскольку это может стать причиной неполадок или повреждения аппарата.
Не подвергайте сильным ударам валик подачи во время загрузки бумаги в стойку для бумаги, поскольку это может стать причиной неполадок или повреждения аппарата.
Не подвергайте сильным ударам стойку для бумаги во время ее открывания или закрывания, поскольку это может стать причиной неполадок, повреждения аппарата или смещения изображения.
Запрещается помещать бумагу или другие предметы в открытую часть стойки для бумаги рядом со стопкой бумаги, поскольку это может стать причиной неполадок или повреждения аппарата.
Не загружайте ничего, кроме бумаги, в зону загрузки бумаги. Это может привести к неисправности.
ПРИМЕЧАНИЕ
При загрузке бумаги в стойку убедитесь, что настройка формата бумаги соответствует формату загруженной бумаги.

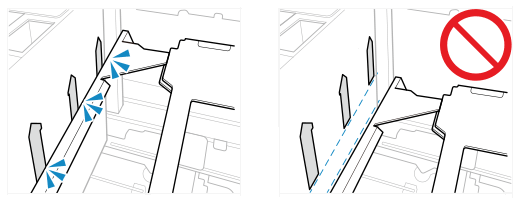

Загрузите бумагу под валики ограничителя заднего края.
Если на упаковке имеются указания о том, какой стороной загружать бумагу, следуйте этим указаниям.
Если во время печати возникла проблема, ее можно решить, перевернув и повторно загрузив бумагу. Однако нельзя переворачивать текстурную бумагу, бумагу с односторонним покрытием и бумагу с разной печатью на лицевой и оборотной сторонах. Замените такую бумагу новой.
Если валики подачи опущены, закройте стойку для бумаги, а затем снова ее откройте.
Убедитесь, что бумага правильно загружена в область укладки. Если бумага загружена неправильно либо остается в области укладки, она может согнуться или может произойти замятие бумаги.
Смена формата бумаги для Multi-drawer Paper Deck-E
1
Зарегистрировать нужный формат бумаги. Задание формата и типа бумаги для стойки для бумаги и кассеты для бумаги
Формат бумаги распознается автоматически.
* Если распознанный формат бумаги отличается от формата загруженной бумаги, возможно, что бумага загружена неправильно. Перезагрузите бумагу.
2
Выдвиньте стойку для бумаги на себя до упора.
Внутренний подъемник автоматически опускается в положение для загрузки бумаги.
В зависимости от условий на открывание стойки для бумаги после нажатия кнопки может понадобиться некоторое время.
3

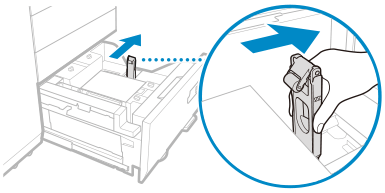

Удерживая рычаг, сдвиньте ограничитель заднего края таким образом, чтобы он не касался устанавливаемой бумаги.
4
Уберите всю загруженную бумагу.
5
Освободите запорные выступы (в 4 местах) на пластинах боковой направляющей.
6
Удерживая рычаг, сдвигайте внешнюю и внутреннюю пластину боковой направляющей так, чтобы они не касались устанавливаемой бумаги.
7
Загрузите бумагу желаемого формата стороной для печати вверх.
Перед загрузкой бумаги сначала закройте стойку для бумаги и поднимите внутренний подъемник в среднее положение. Если выполнять выравнивание бумаги, когда внутренний подъемник опущен слишком сильно и бумага не касается направляющих, пластины боковой направляющей сузятся, что приведет к замятию бумаги и будет препятствовать подаче бумаги.
Загрузите стопку бумаги высотой примерно 10 мм (3/8").
Загрузите стопку бумаги так, чтобы ее край был прижат к левой стороне стойки для бумаги.
При загрузке бумаги для разделителей
Загружайте бумагу в правильном порядке разделителей, чтобы выступы были обращены в направлении, противоположном направлению подачи.
8
Удерживая рычаг, сдвигайте внешнюю и внутреннюю пластину боковой направляющей так, чтобы выровнять их в соответствии с форматом бумаги.
9
Затяните запорные выступы (в 4 местах) на пластинах боковой направляющей.
10

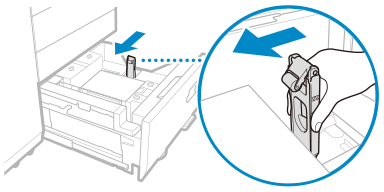

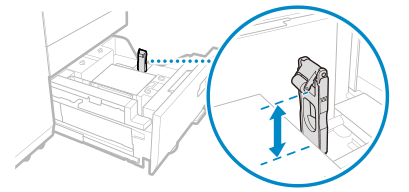

Удерживайте рычаг и сдвиньте ограничитель заднего края в соответствии с индикатором формата загруженной бумаги.
11

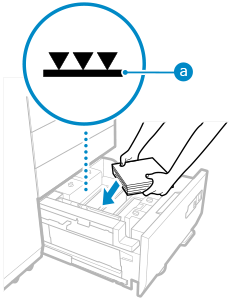

Загружайте всю оставшуюся бумагу стороной для печати вверх.
Удостоверьтесь, что загруженная бумага не выходит за линию ограничения загрузки (). Если бумага окажется над линией ограничения загрузки, возможна неправильная подача бумаги или ее замятие.
). Если бумага окажется над линией ограничения загрузки, возможна неправильная подача бумаги или ее замятие.12
Вставьте стойку для бумаги в аппарат до упора до ее фиксации со щелчком.
Внутренний подъемник поднимется автоматически.
13
Смените формат бумаги на листе материалов для печати и установите его в пластину материалов для печати.
1
Извлеките лист материалов для печати из пластины материалов для печати.
2
Прикрепите к листу материалов для печати наклейку формата бумаги, соответствующую новому формату бумаги.
3
Установите лист материалов для печати в пластину материалов для печати.
ВАЖНО
Не подвергайте сильным ударам ограничитель заднего края во время загрузки бумаги в стойку для бумаги, поскольку это может стать причиной неполадок или повреждения аппарата.
Не подвергайте сильным ударам валик подачи во время загрузки бумаги в стойку для бумаги, поскольку это может стать причиной неполадок или повреждения аппарата.
Не подвергайте сильным ударам стойку для бумаги во время ее открывания или закрывания, поскольку это может стать причиной неполадок, повреждения аппарата или смещения изображения.
Запрещается помещать бумагу или другие предметы в открытую часть стойки для бумаги рядом со стопкой бумаги, поскольку это может стать причиной неполадок или повреждения аппарата.
Не загружайте ничего, кроме бумаги, в зону загрузки бумаги. Это может привести к неисправности.
Внутри Multi-drawer Paper Deck-E имеется вентилятор для разделения бумаги. Следите за тем, чтобы в отверстие вентилятора не попадали скрепки или иные посторонние предметы.
ПРИМЕЧАНИЕ
Если на упаковке имеются указания о том, какой стороной загружать бумагу, следуйте этим указаниям.
Если во время печати возникла проблема, ее можно решить, перевернув и повторно загрузив бумагу. Однако нельзя переворачивать текстурную бумагу, бумагу с односторонним покрытием и бумагу с разной печатью на лицевой и оборотной сторонах. Замените такую бумагу новой.
Если валики подачи опущены, закройте стойку для бумаги, а затем снова ее откройте.
