Загрузка бумаги в POD Deck Lite-C (дополнительное оборудование)
Чтобы получить информацию о формате бумаги, который можно загрузить в POD Deck Lite-C, см. следующее. Загрузка бумаги другого формата (не подходящего формата) может привести к неисправности.
Поддерживаемая бумага
Поддерживаемая бумага
Можно загрузить буагу с помощью Side Guide Plate Fixing Bracket-A для контролирования отклонения подачи бумаги для достижения более высокой точности печати. Использование Side Guide Plate Fixing Bracket-A для загрузки бумаги в POD Deck Lite-C
* Можно использовать Side Guide Plate Fixing Bracket-A при загрузке бумаги формата A4R или больше.
* Можно использовать Side Guide Plate Fixing Bracket-A при загрузке бумаги формата A4R или больше.
При загрузке конвертов следите за их ориентацией и стороной, которая обращена вверх. Ориентация загрузки конвертов (POD Deck Lite-C) (дополнительное оборудование)
При использовании бумаги с логотипом будьте внимательны с ее ориентацией и стороной, которая обращена вверх. Ориентация при загрузке бумаги с логотипом
При использовании бумаги с логотипом будьте внимательны с ее ориентацией и стороной, которая обращена вверх. Ориентация при загрузке бумаги с логотипом
Загрузка бумаги в POD Deck Lite-C
Подъемник внутри стоек для бумаги поднимается и опускается автоматически. Загружая бумагу, следите за тем, чтобы не прищемить пальцы, т.к. это может привести к травме.
ВАЖНО
Если во время печати со сшиванием заканчивается бумага и печать останавливается, не убирайте выведенные страницы, которые еще не сшиты. (Печать и сшивание возобновляются после устранения замятия бумаги.)
Если требуется поднять подъемник (например, если внутрь стойки для бумаги упали какие-либо предметы), не поднимайте его больше чем на 50 мм (2") или в диагональном направлении, так как это может привести к неисправности или повреждению аппарата.
Не поднимайте подъемник внутри стойки для бумаги, когда основное питание включено, т.к. это может привести к неполадкам или повреждению аппарата. Если необходимо поднять подъемник, например, если Вы уронили какие-либо предметы, выключите основное питание при открытых стойках для бумаги. Выключение аппарата
Загрузка в POD Deck Lite-C бумаги, на которой уже выполнена печать, может привести к неисправности. При печати на обратной стороне отпечатанной бумаги (двусторонняя печать вручную) обязательно загружайте бумагу в универсальный лоток. Загрузка бумаги в универсальный лоток
Внутри POD Deck Lite-C имеется вентилятор для разделения бумаги. Следите за тем, чтобы в отверстие вентилятора не попадали скрепки или иные посторонние предметы.
Если в стойку POD Deck Lite-C загружена бумага, в условиях низкой влажности может произойти замятие бумаги. Если происходит замятие бумаги, следуйте инструкциям на экране панели управления, чтобы удалить застрявшую бумагу. Кроме того, убедитесь в том, что загружаемая бумага не скручена.
1

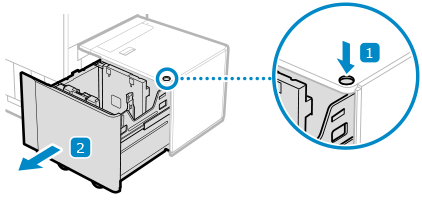

Выдвиньте стойку для бумаги на себя до упора.
Внутренний подъемник автоматически опускается в положение для загрузки бумаги.
В зависимости от условий на открывание стойки для бумаги после нажатия кнопки может понадобиться некоторое время.
2
Расправьте бумагу и совместите края листов.
Расправляйте четыре края бумаги небольшими пачками и совмещайте края листов, постукивая их о плоскую поверхность.
3

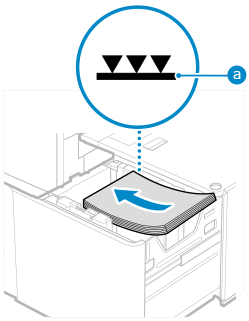

Загружайте бумагу стороной для печати вверх.

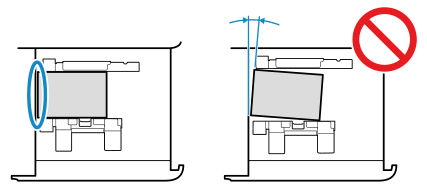

Загрузите бумагу так, чтобы ее край был прижат к левой стороне стойки для бумаги.

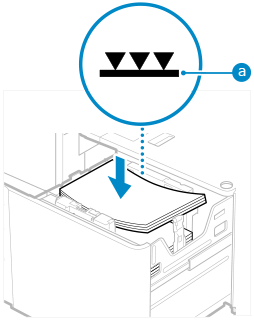

Удостоверьтесь, что загруженная бумага не выходит за линию ограничения загрузки (
). Если бумага окажется над линией ограничения загрузки, возможна неправильная подача бумаги или ее замятие.
). Если бумага окажется над линией ограничения загрузки, возможна неправильная подача бумаги или ее замятие.При загрузке бумаги убедитесь в том, что высота стопки бумаги не превышает 20 мм (3/4"). Если высота стопки бумаги превышает 20 мм (3/4"), края стопки бумаги могут скрутится или помяться и качество печати может значительно ухудшиться.
При загрузке бумаги для разделителей
Загружайте бумагу в правильном порядке разделителей, чтобы выступы были обращены в направлении, противоположном направлению подачи.
4
Вставьте стойку для бумаги в аппарат до упора до ее фиксации со щелчком.
Внутренний подъемник поднимется автоматически.
ВАЖНО
В случаях, описанных ниже, расположите пластины боковых направляющих в соответствии с используемой бумагой. Смена формата бумаги для POD Deck Lite-C
При первой загрузке бумаги в стойку для бумаги
Если размер загруженной бумаги отличается от положения пластин боковых направляющих, а бумага согнута или имеет зазоры по краям
Не подвергайте сильным ударам ограничитель заднего края во время загрузки бумаги в стойку для бумаги, поскольку это может стать причиной неполадок или повреждения аппарата.
Запрещается помещать бумагу или другие предметы в открытую часть стойки для бумаги рядом со стопкой бумаги, поскольку это может стать причиной неполадок или повреждения аппарата.
Не загружайте ничего, кроме бумаги, в зону загрузки бумаги. Это может привести к неисправности.
Если первый лист вывода не удается плавно вывести в выводной лоток, рекомендуется заранее поместить пустой лист аналогичного или большего размера, чем выводимая бумага, в лоток вывода.
ПРИМЕЧАНИЕ
При загрузке бумаги в стойку убедитесь, что настройка формата бумаги соответствует формату загруженной бумаги.
Загрузите бумагу под валики ограничителя заднего края.
Если во время печати возникла проблема, ее можно решить, перевернув и повторно загрузив бумагу.
Использование Side Guide Plate Fixing Bracket-A для загрузки бумаги в POD Deck Lite-C
1
Выдвиньте стойку для бумаги на себя до упора.
Внутренний подъемник автоматически опускается в положение для загрузки бумаги.
В зависимости от условий на открывание стойки для бумаги после нажатия кнопки может понадобиться некоторое время.
2

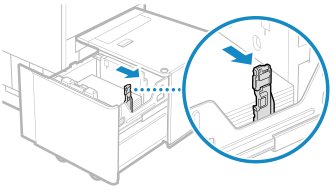

Удерживая рычаг, сдвиньте ограничитель заднего края таким образом, чтобы он не касался устанавливаемой бумаги.
3
Уберите всю загруженную бумагу.
4
После закрывания стойки для бумаги повторно откройте стойку для бумаги.
Внутренний подъемник поднимется автоматически.
5

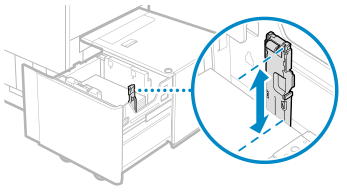

Удерживая рычаг, сдвигайте внешнюю и внутреннюю пластину боковой направляющей так, чтобы они не касались устанавливаемой бумаги.
6
Загружайте бумагу стороной для печати вверх.
Подготовьте стопку бумаги высотой примерно 20 мм (3/4").
Загрузите пачку бумаги напротив левой стенки стойки для бумаги.
7
Удерживая рычаг, сдвигайте внешнюю и внутреннюю пластину боковой направляющей так, чтобы выровнять их в соответствии с форматом бумаги.
Сдвигая пластины боковой направляющей, следите за тем, чтобы стопка бумаги была прижата к левой стенке стойки для бумаги.
Поместите ладонь на бумагу, чтобы убедиться в ее надлежащем размещении на плоскости. Если бумага лежит неровно, расстояние между пластинами боковой направляющей недостаточное. Повторно отрегулируйте положение пластин.
8

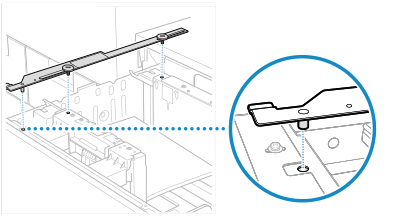

Установите Side Guide Plate Fixing Bracket-A на стойку для бумаги, вставив установочный штифт в соответствующее отверстие.
9
Встаньте слева от выдвинутой стойки для бумаги и затяните винт с плоской головкой.
Удерживая одну из пластин боковых направляющих для предотвращения ее смещения, затяните сначала винт с левой стороны (), а затем винт с правой стороны (
). Если сначала затянуть винт с плоской головкой с правой стороны (), пластину боковой направляющей может перекосить.
), а затем винт с правой стороны (). Если сначала затянуть винт с плоской головкой с правой стороны (), пластину боковой направляющей может перекосить.В случае неполного затягивания винтов с плоской головкой возможно снижение точности печати.
После затяжки двух винтов с плоской головкой убедитесь, что стопка бумаги плотно прилегает к левой стенке стойки для бумаги.
Для обеспечения по-прежнему высокой точности печати
Проверьте все перечисленные ниже пункты:

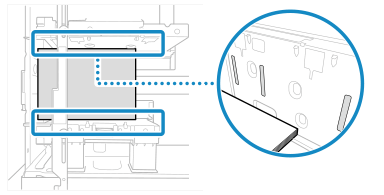

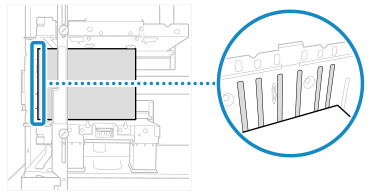

Убедитесь, что стопка бумаги прилегает к двум и более выступам на левой стенке стойки для бумаги.
Убедитесь, что стопка бумаги соприкасается с одним или несколькими выступами на внутренней пластине боковой направляющей и одним выступом на внешней пластине боковой направляющей.

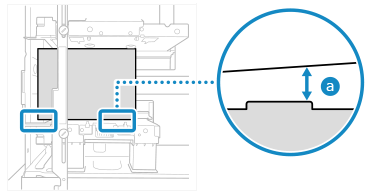

При наличии зазора между стопкой бумаги и выступом на внешней пластине боковой направляющей (зазор () на рис.) убедитесь, что он составляет от 0,1 до 0,5 мм (от 0,01" до 0,02") (примерно соответствует толщине 1–5 листов обычной бумаги плотностью 80 г/м² (20 фнт высокосортная)).
) на рис.) убедитесь, что он составляет от 0,1 до 0,5 мм (от 0,01" до 0,02") (примерно соответствует толщине 1–5 листов обычной бумаги плотностью 80 г/м² (20 фнт высокосортная)).
Если зазор () превышает 0,5 мм (0,02"), уменьшите расстояние между пластинами боковой направляющей, ослабив винт с плоской головкой на внешней стороне, а затем повторно затяните винт с плоской головкой, удерживая внешнюю пластину боковой направляющей для предотвращения ее смещения.
) превышает 0,5 мм (0,02"), уменьшите расстояние между пластинами боковой направляющей, ослабив винт с плоской головкой на внешней стороне, а затем повторно затяните винт с плоской головкой, удерживая внешнюю пластину боковой направляющей для предотвращения ее смещения.Если зазор () составляет менее 0,1 мм (0,01"), повторно отрегулируйте расстояние между пластинами боковой направляющей, ослабив винт с плоской головкой на внешней стороне, а затем повторно затяните винт с плоской головкой, удерживая внешнюю пластину боковой направляющей для предотвращения ее смещения.
) составляет менее 0,1 мм (0,01"), повторно отрегулируйте расстояние между пластинами боковой направляющей, ослабив винт с плоской головкой на внешней стороне, а затем повторно затяните винт с плоской головкой, удерживая внешнюю пластину боковой направляющей для предотвращения ее смещения.После повторной регулировки расстояния между пластинами боковой направляющей убедитесь, что стопка бумаги прилегает к двум или более выступам на левой стенке стойки для бумаги.
10
Загружайте всю оставшуюся бумагу стороной для печати вверх.
При загрузке бумаги убедитесь в том, что высота стопки бумаги не превышает 20 мм (3/4"). Если высота стопки бумаги превышает 20 мм (3/4"), края стопки бумаги могут скрутится или помяться и качество печати может значительно ухудшиться.
Убедитесь, что дополнительно загруженная стопка бумаги аккуратно помещается на ранее загруженную стопку.
11

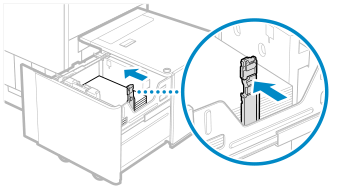

Удерживайте рычаг и сдвиньте ограничитель заднего края в соответствии с форматом загруженной бумаги.
Если фиксатор заднего края выровнен, но затянут слишком слабо или слишком туго, бумага может застрять, качество изображения может ухудшиться или внутренние части аппарата могут загрязниться.
12
Аккуратно вставьте стойку для бумаги в аппарат до упора до ее фиксации со щелчком.
Внутренний подъемник поднимется автоматически.
Смена формата бумаги для POD Deck Lite-C
1
Зарегистрировать нужный формат бумаги. Задание формата и типа бумаги для стойки для бумаги и кассеты для бумаги
Формат бумаги распознается автоматически.
* Если распознанный формат бумаги отличается от формата загруженной бумаги, возможно, что бумага загружена неправильно. Перезагрузите бумагу.
2
Выдвиньте стойку для бумаги на себя до упора.
Внутренний подъемник автоматически опускается в положение для загрузки бумаги.
В зависимости от условий на открывание стойки для бумаги после нажатия кнопки может понадобиться некоторое время.
3
Удерживая рычаг, сдвиньте ограничитель заднего края таким образом, чтобы он не касался устанавливаемой бумаги.
4
Уберите всю загруженную бумагу.
5
Вставьте стойку для бумаги в аппарат до упора до ее фиксации со щелчком.
Внутренний подъемник поднимется автоматически.
6
Повторно выдвиньте стойку для бумаги на себя до упора.
Внутренний подъемник автоматически опускается в положение для загрузки бумаги.
7
Удерживая рычаг, сдвигайте внешнюю и внутреннюю пластину боковой направляющей так, чтобы они не касались устанавливаемой бумаги.
8
Загрузите бумагу желаемого формата стороной для печати вверх.
Подготовьте стопку бумаги высотой примерно 20 мм (3/4").
Загрузите стопку бумаги так, чтобы ее край был прижат к левой стороне стойки для бумаги.
При загрузке бумаги для разделителей
Загружайте бумагу в правильном порядке разделителей, чтобы выступы были обращены в направлении, противоположном направлению подачи.
9
Удерживая рычаг, сдвигайте внешнюю и внутреннюю пластину боковой направляющей так, чтобы выровнять их в соответствии с форматом бумаги.
Сдвигая пластины боковой направляющей, следите за тем, чтобы стопка бумаги была прижата к левой стороне стойки для бумаги.
Если пластины боковых направляющих будут выровнены, но будут находиться на расстоянии от стопки бумаги или слишком сильно сдавливать ее, может произойти нарушение подачи или замятие бумаги.
10
Удерживайте рычаг и сдвиньте ограничитель заднего края в соответствии с индикатором формата загруженной бумаги.
Если фиксатор заднего края выровнен, но затянут слишком слабо или слишком туго, бумага может застрять, качество изображения может ухудшиться или внутренние части аппарата могут загрязниться.
11
Загружайте всю оставшуюся бумагу стороной для печати вверх.
Удостоверьтесь, что загруженная бумага не выходит за линию ограничения загрузки (). Если бумага окажется над линией ограничения загрузки, возможна неправильная подача бумаги или ее замятие.
). Если бумага окажется над линией ограничения загрузки, возможна неправильная подача бумаги или ее замятие.При загрузке бумаги убедитесь в том, что высота стопки бумаги не превышает 20 мм (3/4"). Если высота стопки бумаги превышает 20 мм (3/4"), края стопки бумаги могут скрутится или помяться и качество печати может значительно ухудшиться.
Убедитесь, что дополнительно загруженная стопка бумаги аккуратно помещается на ранее загруженную стопку.
12
Вставьте стойку для бумаги в аппарат до упора до ее фиксации со щелчком.
Внутренний подъемник поднимется автоматически.
13
Смените формат бумаги на листе материалов для печати и установите его в пластину материалов для печати.
1
Извлеките лист материалов для печати из пластины материалов для печати.
2
Прикрепите к листу материалов для печати наклейку формата бумаги, соответствующую новому формату бумаги.
3
Установите лист материалов для печати в пластину материалов для печати.
ВАЖНО
Не подвергайте сильным ударам ограничитель заднего края во время загрузки бумаги в стойку для бумаги, поскольку это может стать причиной неполадок или повреждения аппарата.
Обязательно загружайте бумагу так, чтобы внешняя пластина боковой направляющей, внутренняя пластина боковой направляющей и фиксатор заднего края были правильно совмещены с метками формата бумаги. Если они установлены неправильно, это может привести к замятию бумаги, ухудшению качества изображения или загрязнению внутренних частей аппарата.
Запрещается помещать бумагу или другие предметы в открытую часть стойки для бумаги рядом со стопкой бумаги, поскольку это может стать причиной неполадок или повреждения аппарата.
Не загружайте ничего, кроме бумаги, в зону загрузки бумаги. Это может привести к неисправности.
Если первый лист вывода не удается плавно вывести в выводной лоток, рекомендуется заранее поместить пустой лист аналогичного или большего размера, чем выводимая бумага, в лоток вывода.
ПРИМЕЧАНИЕ
Если во время печати возникла проблема, ее можно решить, перевернув и повторно загрузив бумагу.
