Когда в скоросшивателе или блоке центральной прошивки Staple Finisher-AG или Booklet Finisher-AG заканчиваются скрепки, в правом нижнем углу экрана отображается [
]. В этом случае замените блок со скрепками на новый и добавьте скрепок.
Можно нажать [], чтобы просмотреть пошаговое видео о том, как заменить блок со скрепками.
]. В этом случае замените блок со скрепками на новый и добавьте скрепок.Можно нажать [
], чтобы просмотреть пошаговое видео о том, как заменить блок со скрепками.* Можно в любое время воспроизвести видео о процедуре замены, нажав [ Параметры/Регистрация] на экране [Главный] или на другом экране. [Проверка способа обслуживания]
Параметры/Регистрация] на экране [Главный] или на другом экране. [Проверка способа обслуживания]Замена блока со скрепками скоросшивателя
1
Откройте переднюю крышку финишера.
2

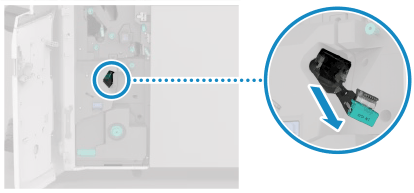

Извлеките картридж со скрепками.
Возьмитесь за зеленый рычаг на картридже со скрепками и потяните его.
3
Извлеките блок со скрепками из картриджа.
4
Извлеките новый блок со скрепками из коробки.
Снимите ленту, которая удерживает скрепки, после установки блока со скрепками в картридж со скрепками.
5
Вставьте новый блок в картридж со скрепками.
6

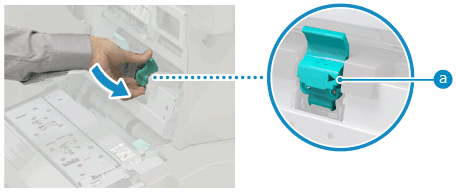

Установите картридж со скрепками в финишер.
Держа картридж со скрепками за зеленый рычаг, вставьте картридж как можно глубже.
7
Закройте переднюю крышку финишера.
Замена блока со скрепками в блоке центральной прошивки (только для Booklet Finisher-AG)
1
Откройте переднюю крышку финишера.
2
Выдвиньте блок центральной прошивки.
3
Извлеките два картриджа со скрепками.
4
Откройте крышку картриджа со скрепками, нажав на части с голубой маркировкой по обеим сторонам крышки.
5
Извлеките блок со скрепками, взявшись за блок с обеих сторон.
6
Извлеките новый блок со скрепками из коробки.
7
Вставьте новый картридж со скрепками в блок для скрепок.
Вставьте выступ на передней части блока со скрепками в отверстие картриджа со скрепками по диагонали, и нажмите на заднюю часть блока со скрепками до щелчка и зафиксируйте его на месте.
* Обязательно вставляйте блок со скрепками передней стороной. Не пытайтесь сначала вставить блок со скрепками задней частью.
* Обязательно вставляйте блок со скрепками передней стороной. Не пытайтесь сначала вставить блок со скрепками задней частью.
8
Закройте крышку картриджа со скрепками.
9
Установите два картриджа со скрепками в блок центральной прошивки.
Убедитесь, что картриджи со скрепками установлены таким образом, что индикаторы установки положения (
) выравнены.
) выравнены.10
Вдвиньте блок центральной прошивки.
11
Закройте переднюю крышку финишера.
ПРИМЕЧАНИЕ
Если аппарат не выполняет прошивку после установки нового блока со скрепками
Возможно, скрепки не доходят до переднего края картриджа. Установите скрепки на место. [Переустан. скрепок блока центр. прошивки]
