Staple Finisher-AQ, Booklet Finisher-AQ, Блок перфоратора и Inner Booklet Trimmer-A
Чтобы сшивать бумагу скрепками, сгибать бумагу и использовать другие функции окончательной обработки, установите дополнительный Staple Finisher-AQ или Booklet Finisher-AQ.
Установив следующий блок перфоратора в финишер, также возможно использовании функции перфорации.
Установив следующий блок перфоратора в финишер, также возможно использовании функции перфорации.
Puncher Unit-BZ /b_in_area_europe_L.gif)
/b_in_area_asia_L.gif)
/b_in_area_americas_L.gif)
Puncher Unit-CA
Puncher Unit-BY /b_in_area_latin_america_L.gif)
Прикрепив Inner Booklet Trimmer-A к Booklet Finisher-AQ, вы можете обрезать и аккуратно выровнять края бумаги для буклетов с центральной прошивкой.
Если установлен модуль Multi Function Professional Puncher-C, можно использовать несколько типов отверстий при перфорации. Подробнее о Multi Function Professional Puncher-C см. в руководстве Multi Function Professional Puncher-C.
Доступные функции окончательной обработки
Функции окончательной обработки, доступные при установке Staple Finisher-AQ или Booklet Finisher-AQ, показаны ниже.
Функции сортировки
Сортировка
Группа
Смещение
Функции сшивания
Угловое
Двойное
Центральная прошивка*1
Обрезка*1*2
Функции фальцовки
Сгиб по центру*1
Функции перфорации
Перфорация отверстий*3
*1Доступно только в том случае, если установлен параметр Booklet Finisher-AQ.
*2Доступно только в том случае, если установлен параметр Inner Booklet Trimmer-A.
*3Доступно только в том случае, если установлен параметр Блок перфоратора.
ПРИМЕЧАНИЕ
Подробные сведения о функциях окончательной обработки см. в следующих разделах:
Меры предосторожности при использовании функций окончательной обработки
Меры предосторожности при использовании сортировки и группировки
Если во время опускания лотка достигнуты ограничительные линии загрузки, бумага автоматически выбрасывается в свободный лоток. Если бумага во всех лотках достигла ограничительных линий загрузки, печать временно приостанавливается. Когда выброшенная бумага будет удалена из лотка, печать возобновится.
Меры предосторожности при использовании сшивания со скрепками
Количество листов, которое можно сшить, зависит от типа и толщины бумаги. Технические характеристики
Если аппарат не может сшить бумагу, замените бумагу или уменьшите количество сшиваемых листов.
Если аппарат не может сшить бумагу, замените бумагу или уменьшите количество сшиваемых листов.
Удаляйте сшитую бумагу после того, как она будет полностью выведена в лоток, и не удаляйте ее во время сшивания.
При выводе сообщения [Загрузите скрепки в блок сшивания.] замените блок со скрепками и добавьте скрепок. Добавление скрепок (опция)
Если лоток достигает нижнего предельного положения, печать приостанавливается. Когда выброшенная бумага будет удалена из лотка, печать возобновится.
Меры предосторожности при использовании центральной прошивки
Условия фальцовки могут изменяться в зависимости от типа и количества бумаги.
Названия компонентов и их назначение
Внешний вид

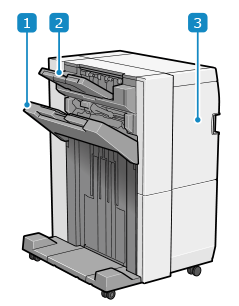

Staple Finisher-AQ

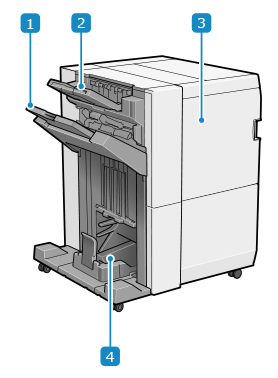

Booklet Finisher-AQ
Выводной лоток (Tray B)Выводит отпечатанную и скопированную бумагу. Можно указать, какая функция должна использовать лоток в качестве места назначения вывода. Параметры устройства вывода
* Если для параметра [Режим Укладка большого объема] задано значение [Вкл.], распечатки предпочтительно выводить в лоток B, независимо от значения параметров [Параметры выводного лотка]. [Режим Укладка большого объема] (Только для Серия 8100)
* Если для параметра [Режим Укладка большого объема] задано значение [Вкл.], распечатки предпочтительно выводить в лоток B, независимо от значения параметров [Параметры выводного лотка]. [Режим Укладка большого объема] (Только для Серия 8100)
Выводной лоток (Tray A)Выводит отпечатанную и скопированную бумагу. Можно указать, какая функция должна использовать лоток в качестве места назначения вывода. Параметры устройства вывода
* Если для параметра [Режим Укладка большого объема] задано значение [Вкл.], распечатки предпочтительно выводить в лоток B, независимо от значения параметров [Параметры выводного лотка]. [Режим Укладка большого объема] (Только для Серия 8100)
* Если для параметра [Режим Укладка большого объема] задано значение [Вкл.], распечатки предпочтительно выводить в лоток B, независимо от значения параметров [Параметры выводного лотка]. [Режим Укладка большого объема] (Только для Серия 8100)
Передняя крышкаОткройте эту крышку, если застряла бумага или скрепки, а также при добавлении скрепок.
Если установлен Блок перфоратора, откройте его, чтобы удалить отходы перфорации.
Если установлен Блок перфоратора, откройте его, чтобы удалить отходы перфорации.
Лоток для буклетовВывод бумаги для буклетов с центральной прошивкой.
ПРИМЕЧАНИЕ
Выводной лоток B выравнивает выводимую бумагу по своим двум направляющим выравнивания. Можно настроить положение этих направляющих.
Внутренние компоненты
Staple Finisher-AQ
Booklet Finisher-AQ
Лоток для отходов скрепокВыдвиньте лоток для удаления отходов скрепок. Утилизация отходов скрепок (дополнительное оборудование)
Лоток для отходов обрезки (если установлен Inner Booklet Trimmer-A)Выдвиньте лоток для удаления отходов обрезки. Утилизация отходов обрезки (дополнительное оборудование)
Лоток для отходов перфорации (если установлен Блок перфоратора)Выдвиньте лоток для удаления отходов перфорации.
Блок центральной прошивкиВыдвиньте его, если застряла бумага или скрепки, а также при добавлении скрепок.
Технические характеристики
|
Формат, тип и плотность бумаги
|
Вся бумага, которая может пройти через аппарат*1Поддерживаемая бумага
|
|
Емкость выводного лотка (лоток A)*2
|
Без настроек окончательной обработки, сортировка, группировка
A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 мм (1 7/8") в стопке (или 250 листов)
A3, B4, A4R, B5R, 330 мм x 483 мм (13" x 19"), 320 мм x 450 мм (SRA3) (12 5/8" x 17 11/16"), 305 мм x 457 мм (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 47 мм (1 7/8") в стопке (или 125 листов)
Конверты: 30 листов
Z-укладка (если подсоединен Paper Folding Unit-K)
A3, B4, A4R, LTRR, LGL, 11" x 17": 30 листов
Сгиб пополам (если установлен модуль Paper Folding Unit-K)
A4R, LTRR: 30 листов
|
|
Емкость выводного лотка (лоток B)*2
|
Без настроек окончательной обработки, сортировка, группировка
A4, B5, LTR, EXEC, 16K: 285 мм (11 1/4") в стопке (или 2 000 листов)
A5, A5R, STMTR: 216 мм (8 1/2") в стопке (или 1 500 листов)
A3, B4, A4R, B5R, A6R, 330 мм x 483 мм (13" x 19"), 320 мм x 450 мм (SRA3) (12 5/8" x 17 11/16"), 305 мм x 457 мм (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 147 мм (5 3/4") в стопке (или 1000 листов)
Конверты
Kakugata 2: 300 листов
Не Kakugata 2: 150 листов
Z-укладка (если подсоединен Paper Folding Unit-K)
A3, B4, 11" x 17": 30 листов
A4R, LTRR, LGL: 15 листов
Сгиб пополам (если установлен модуль Paper Folding Unit-K)
A4R, LTRR: 50 листов
Длинный лист бумаги (от 210,0 мм x 487,8 мм до 330,2 мм x 1300 мм (от 8 1/4" x 19 1/4" до 13" x 51 1/4"))
Если не подключен Long Sheet Tray-B или Long Sheet Tray-C используется бумага длиной 762 мм (30") или длиннее
С поддержкой рукой
Если установлен Long Sheet Tray-B или Long Sheet Tray-C (от 487,8 мм до 762,0 мм (от 19 1/4" до 30"))
52–150 г/м² (14–39,9 фунта. высокосортная): 100 листов
151–300 г/м² (55,8–110,9 фунт. для обложки): 50 листов
Если параметру [Режим Укладка большого объема] присвоено значение [Вкл.]
A4, A5, A5R, B5, LTR, STMTR, EXEC, 16K: 490 мм (19 1/4") в стопке (или 4000 листов)*3*4
A4R, B5R, LTRR, 16KR: 285 мм (11 1/4") в стопке (или 2 000 листов)
A3, B4, 330 мм x 483 мм (13" x 19"), 320 мм x 450 мм (SRA3) (12 5/8" x 17 11/16"), 305 мм x 457 мм (12" x 18"), LGL, 11" x 17", 8K: 216 мм (8 1/2") в стопке (или 1 500 листов)
A6R: 147 мм (5 3/4") в стопке (или 1000 листов)
Смещение
Аналогично «Без настроек окончательной обработки, сортировка, группировка» *5
Сшивание (угловое, двойное)
A4, B5, LTR, EXEC, 16K: 200 копий, всего 3000 листов или 490 мм (19 1/4") в стопке
A4R, B5R, LTRR, 16KR: 200 копий, всего 2000 листов или 285 мм (11 1/4") в стопке
A3, B4, 330 мм x 483 мм (13" x 19"), 320 мм x 450 мм (SRA3) (12 5/8" x 17 11/16"), 305 мм x 457 мм (12" x 18"), LGL, 11" x 17", 8K: 200 копий, всего 1500 листов или 216 мм (8 1/2") в стопке*6
|
|
Емкость лотка для буклетов
(только Booklet Finisher-AQ) |
Бумага 60–81,4 г/м² (16–21,7 фунт. высокосортная)
Переплет от 11 до 15 листов: 10 копии
Переплет от 16 до 20 листов: 5 копии
Бумага 60–105 г/м² (16–28 фунтов. высокосортная)
Переплет от 2 до 5 листов: 25 копии
Переплет от 6 до 10 листов: 15 копии
Бумага 106–220 г/м² (29–80 фунтов. для обложки)
Переплет от 2 до 5 листов: 3 копии
|
|
Количество листов, которое можно сшить
|
Угловое и двойное (бумага без покрытия)
A4, B5, LTR, EXEC, 16K
52–90 г/м² (14–24 фунт. высокосортная): 100 листов
90,1–128 г/м² (24–34 фунт. высокосортная): 60 листов
128,1–150 г/м² (34,1–39,9 фунт. высокосортная): 50 листов
150,1–180 г/м² (55,5–66 фунтов для обложки): 40 листов
180,1–220 г/м² (66,6–80 фунт. для обложки): 30 листов
220,1–256 г/м² (81,4–94,7 фунт. для обложки): 25 листов
256,1–300 г/м² (94,7–110 фунт. для обложки): 15 листов
A4R, B5R, LTRR, 16KR
52–90 г/м² (14–24 фунт. высокосортная): 65 листов
90,1–128 г/м² (24–34 фунт. высокосортная): 60 листов
128,1–150 г/м² (34,1–39,9 фунт. высокосортная): 50 листов
150,1–180 г/м² (55,5–66 фунтов для обложки): 40 листов
180,1–220 г/м² (66,6–80 фунт. для обложки): 30 листов
220,1–256 г/м² (81,4–94,7 фунт. для обложки): 25 листов
256,1–300 г/м² (94,7–110 фунт. для обложки): 15 листов
A3, B4, LGL, 11" x 17", 8K
52–90 г/м² (14–24 фунт. высокосортная): 65 листов
90,1–128 г/м² (24–34 фунт. высокосортная): 50 листов
128,1–150 г/м² (34,1–39,9 фунт. высокосортная): 40 листов
150,1–180 г/м² (55,5–66 фунтов для обложки): 30 листов
180,1–220 г/м² (66,6–80 фунт. для обложки): 25 листов
220,1–256 г/м² (81,4–94,7 фунт. для обложки): 20 листов
256,1–300 г/м² (94,7–110 фунт. для обложки): 10 листов
330 мм x 483 мм (13" x 19"), 320 x 450 мм (SRA3) (12 5/8" x 17 11/16"), 305 x 457 мм (12" x 18")
52–90 г/м² (14–24 фунт. высокосортная): 65 листов
90,1–128 г/м² (24–34 фунт. высокосортная): 35 листов
128,1–150 г/м² (34,1–39,9 фунт. высокосортная): 25 листов
150,1–220 г/м² (55,5–80 фунт. для обложки): 20 листов
220,1–256 г/м² (81,4–94,7 фунт. для обложки): 15 листов
256,1–300 г/м² (94,7–110 фунт. для обложки): 10 листов
Угловое и двойное (бумага с покрытием)
A4, A4R, B5, B5R, LTR, LTRR, EXEC, 16K, 16KR
106–128 г/м² (29–34 фунт. высокосортная): 35 листов
128,1–150 г/м² (34–40 фунт. высокосортная): 20 листов
A3, B4, LGL, 11" x 17", 8K
106–128 г/м² (29–34 фунт. высокосортная): 30 листов
128,1–150 г/м² (34–40 фунт. высокосортная): 20 листов
330 мм x 483 мм (13" x 19"), 320 x 450 мм (SRA3) (12 5/8" x 17 11/16"), 305 x 457 мм (12" x 18")
106–150 г/м² (29–40 фунт. высокосортная): 15 листов
|
|
Перфорация
(когда установлен Блок перфоратора) |
Количество перфорированных отверстий и формат бумаги
Когда установлен Puncher Unit-BZ:
Два отверстия: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR
Четыре отверстия: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K
Когда установлен Puncher Unit-BY:
Два отверстия: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR
Три отверстия: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K
Когда установлен Puncher Unit-CA:
Четыре отверстия: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR
Основная плотность бумаги
От 52 до 300 г/м² (от 14 до 110 фунтов для обложки)
|
|
Центральная прошивка и укладка
(только Booklet Finisher-AQ) |
Форматы бумаги
A3, B4, A4R, 330 мм × 483 мм (13" x 19"), 320 x 450 мм (12 5/8" x 17 11/16") (SRA3), 305 x 457 мм (12" x 18"), LTRR, LGL, 11" x 17", пользовательский формат (от 210 мм x 279,4 мм до 330,2 мм x 487,7 мм (от 8 1/4" x 11" до 13" x 19 1/4"))
Основная плотность бумаги
Основная плотность бумаги для основных страниц: 60–220 г/м² (16 фунт. высокосортная – 80 фунт. для обложки)
Основная плотность бумаги для обложки: 60–300 г/м² (16–110,9 фунт. для обложки)
Количество листов для центральной прошивки (бумага без покрытия)
60–81,4 г/м² (16–21,7 фунт. высокосортная): 20 листов
81,5–105 г/м² (21,7–27,9 фунт. высокосортная): 10 листов
106–220 г/м² (28,2 фунт. высокосортная – 81,4 фунта. для обложки): 5 листов
Количество листов, которые можно сгибать по центру (бумага с покрытием)
106–150 г/м² (28,2–39,9 фунт. высокосортная): 5 листов
Количество листов, которые можно сгибать по центру
60–105 г/м² (16–27,9 фунт. высокосортная): 5 листов
106–220 г/м² (28,2 фунт. высокосортная – 81,4 фунта. для обложки): 3 листов
221–256 г/м² (82–95 фунт. для обложки): 1 лист
|
|
Источник питания
|
Staple Finisher-AQ
100–240 В перем. тока, 50/60 Гц, 2,9 A
Booklet Finisher-AQ
100–240 В перем. тока, 50/60 Гц, 3,2 A
|
|
Максимально потребляемая мощность
|
Staple Finisher-AQ
386 Вт (включая перфоратор)
Booklet Finisher-AQ
418 Вт (включая перфоратор и Inner Booklet Trimmer-A)
|
|
Габариты
(Ш x Г x В) |
Staple Finisher-AQ
700 мм x 799 мм x 1041 мм (27 5/8" x 31 1/2" x 41")*8
При выдвинутом вспомогательном лотке: 874 мм x 799 мм x 1 129 мм (34 3/8" x 31 1/2" x 44 1/2")*8
Booklet Finisher-AQ
882 мм x 799 мм x 1041 мм (34 3/4" x 31 1/2" x 41")*8
При выдвинутом вспомогательном лотке: 1 063 мм x 799 мм x 1 129 мм (41 7/8" x 31 1/2" x 44 1/2")*8
|
|
Вес
|
Staple Finisher-AQ
Прибл. 78 кг (172,0 фунта)
Booklet Finisher-AQ
Прибл. 131 кг (288,8 фунта)
|
*1Тонкую бумагу с основной плотностью 63 г/м² (16 фунтов высокосортная) или менее, а также мелованную бумагу с основной плотностью 105 г/м² (28 фунтов высокосортная) или менее нельзя выводить из лотка A.
*2При использовании бумаги 64 г/м² (17 фунтов высокосортная), 75 г/м² (20 фунтов высокосортная) или 80 г/м² (21 фунт высокосортная). В любых других случаях емкость отличается.
*3Менее 64 г/м² (17 фунтов высокосортная) бумаги A5, A5R или STMTR: 216 мм (8 1/2") (или 1500 листов)
*4До 3000 листов для бумаги A4, A5, A5R, B5, LTR, EXEC или 16K плотностью 81 г/м² (21,5 фунт. Высокосортная) или больше
*5За исключением форматов бумаги, не поддерживающих настройку смещения, и конвертов.
*652–63 г/м² (13,8 фунт. высокосортная до 16,8 фунт. для обложки) бумаги размером 330 мм x 483 мм (13" x 19"), 320 x 450 мм (SRA3) (12 5/8" x 17 11/16"), 305 x 457 мм (12" x 18"): 50 копий, всего 1500 листов или 216 мм (8 1/2") в стопке
*7 Только если установлен Booklet Finisher-AQ.
*8Когда это дополнительное оборудование подсоединено к основному аппарату или другому дополнительному оборудованию, будет зазор +5 мм в горизонтальном направлении.
