Замятие бумаги в Staple Finisher-AQ и Booklet Finisher-AQ (дополнительное оборудование)
Извлеките бумагу, застрявшую в Staple Finisher-AQ и Booklet Finisher-AQ. Следуйте инструкциям на панели управления, чтобы найти расположение замятия бумаги и удалить замятую бумагу.
Если бумага порвалась, обязательно удалите все ее части, чтобы не осталось никаких обрывков.
Если удалить бумагу не удается, не пытайтесь удалить ее силой. Ознакомьтесь с показаниями панели управления и извлеките замятую бумагу в другом месте.
Если бумага порвалась, обязательно удалите все ее части, чтобы не осталось никаких обрывков.
Если удалить бумагу не удается, не пытайтесь удалить ее силой. Ознакомьтесь с показаниями панели управления и извлеките замятую бумагу в другом месте.
Замятие бумаги внутри передней крышки
В этом разделе приводится описание процедуры устранения замятия бумаги внутри передней крышки. Следуйте инструкциям на панели управления, чтобы найти расположение замятия бумаги и удалить замятую бумагу.
1
Откройте переднюю крышку финишера.
2

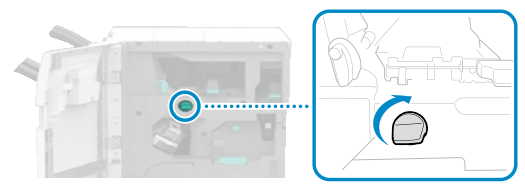

Поверните рычаг B1.
3

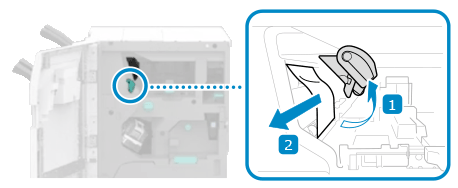

Откройте направляющую B2 и вытяните всю замятую бумагу в направлении стрелки.
4
Закройте направляющую B2.
5
Откройте направляющие (В3 и B4 в этом порядке) и проверьте наличие замятия бумаги.
1

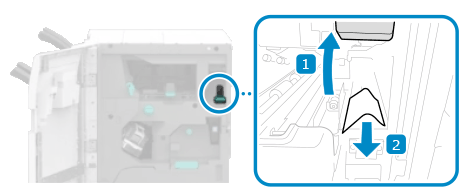

Если бумага замялась в направляющей В3, аккуратно вытяните ее по направлению стрелки.
2

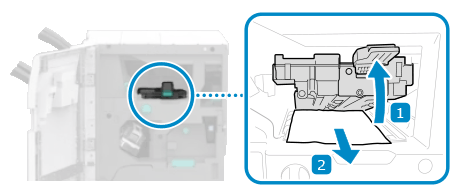

Если бумага замялась в направляющей В4, аккуратно вытяните ее по направлению стрелки.
3
Закройте направляющие (В4 и B3 в этом порядке)
6
Поверните рычаг B1.
7
Закройте переднюю крышку финишера.
После устранения замятия бумаги экран, указывающий на замятие, исчезает, и печать автоматически возобновляется.
Если появится экран, указывающий на замятие бумаги в другом месте, продолжайте следовать инструкциям на экране, чтобы удалить замятую бумагу.
Если появится экран, указывающий на замятие бумаги в другом месте, продолжайте следовать инструкциям на экране, чтобы удалить замятую бумагу.
ПРИМЕЧАНИЕ
Если застревание бумаги происходит многократно
Проверьте состояние аппарата и бумаги. Многократные застревания бумаги
Замятие бумаги внутри блока центральной прошивки (только для Booklet Finisher-AQ)
1
Откройте переднюю крышку финишера.
2

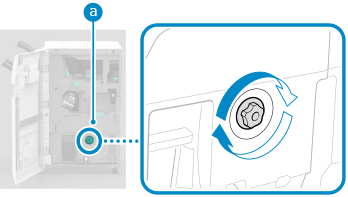

Если загорается индикатор (
), нажмите на диск C1 и поверните его в направлении стрелки.
), нажмите на диск C1 и поверните его в направлении стрелки.
Поворачивайте диск C1, пока индикатор не погаснет.
Замятая бумага будет подаваться в лоток для буклетов.
3
Если на конвейере лотка для буклетов есть замятая бумага, удалите ее.
4

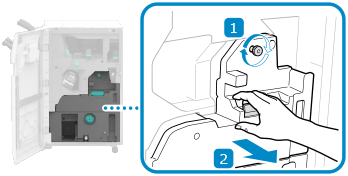

Поверните рычаг C2 и выдвиньте блок центральной прошивки (C3).
Поверните рычаг около 10 раз.
5
Проверьте наличие замятой бумаги.
1
Откройте направляющую C4.
2
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
3
Закройте направляющую C4.
6
Аккуратно вдвиньте блок центральной прошивки (С3) в финишер.
7
Закройте переднюю крышку финишера.
После устранения замятия бумаги экран, указывающий на замятие, исчезает, и печать автоматически возобновляется.
Если появится экран, указывающий на замятие бумаги в другом месте, продолжайте следовать инструкциям на экране, чтобы удалить замятую бумагу.
Если появится экран, указывающий на замятие бумаги в другом месте, продолжайте следовать инструкциям на экране, чтобы удалить замятую бумагу.
ПРИМЕЧАНИЕ
Если застревание бумаги происходит многократно
Проверьте состояние аппарата и бумаги. Многократные застревания бумаги
